pcb只开窗不镀锡_贴片电阻焊接到PCB板,不看你真焊不好!

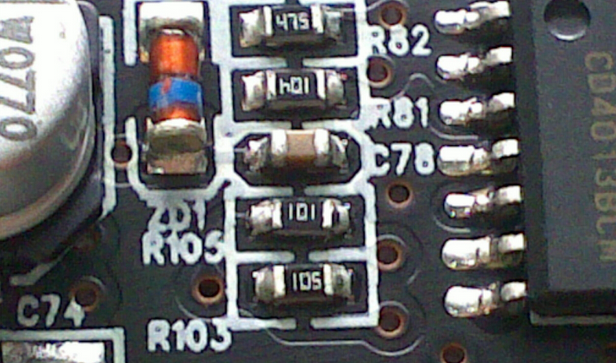

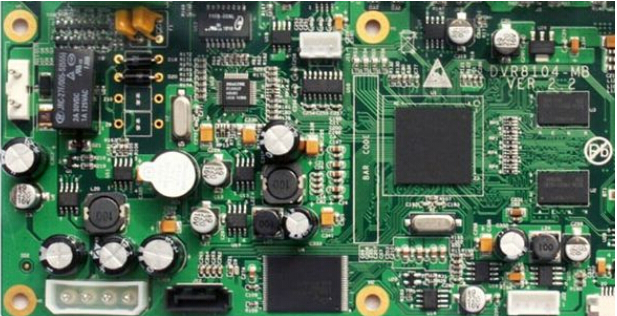

  贴片电阻在焊接前应对要焊的PCB进行检查,确保要焊接的PCB保持干燥。对其PCB上面的表面油性的手印以及氧化物之类的要进行清除,从而不影响贴片电阻上锡。手工焊接贴片电阻到PCB时,如果条件允许,可以用焊台之类的固定好贴片电阻从而方便焊接,一般情况下用手固定就好,值得注意的是避免手指接触PCB上的焊盘影响上锡。

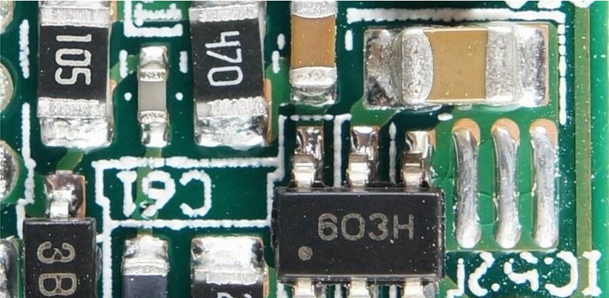

 贴片元件的固定是非常重要的。根据贴片元件的管脚多少,其固定方法大体上可以分为两种一一单脚固定法和多脚固定法。对于管脚数目少为2一5个的贴片元件如电阻、电容、二极管、三极管等,一般采用单脚固定法,即先在PCB板上对其的一个焊盘上锡。然后左手拿镊子夹持贴片电阻放到安装位置并轻抵住电路板,右手烙铁靠近已镀锡焊盘熔化焊锡将该引脚焊。


   焊好一个焊盘后贴片电阻已不会移动,此时镊子可以松开。而对于管脚多而且多面分布的贴片芯片,单脚是难以将芯片固定好的,这时就要多脚固定,一般可以采用对脚固定的方法。即焊接固定一个管脚后又对该管脚所对面的管脚进行焊接固定,从而达到整个芯片被固定好的目的。要注意的是,管脚多且密隼的贴片芯片,精准的管脚对齐焊昷尤其重要应仔细检查核对,因为焊接的好坏都是由这个抵决定的,值得强调说明的是,芯片的管脚一定要判断正确。

   贴片电阻元件固定好之后,应对剩下的管脚进行焊接。对于管脚少的元件,可左手焊锡,右手烙帙,依次点焊即可。


    对于管脚多而且密隼的芯片,除了点焊外,可以采取拖焊,即在一侧的管脚上足锡然后利用烙帙将焊锡熔化往该侧剩余的管脚上抹去,熔化的焊锡可以流动,因此有时也可以将板子合适的倾鈄,从而将多余的焊锡弄掉。值得注意的是,不论点焊还是拖焊,都很容易造成相邻的管脚被锡短路。这点不用担心,因为可以弄到,需要关心的是所有的引脚都与焊昷很好的连接在一起,没有虚焊。
