前言:如今一提到数据可视化设计,肯定会想到目前火爆的大屏可视化设计,身边越来越多的设计师开始接触可视化大屏,说起大屏的设计主题一定是要屌炸天炫酷的风格,3D动画是营造炫酷效果重要设计手法之一,所以也是众多数据可视化设计师一直追求的效果,本期就分享用最简单的方法实现3D动画效果。

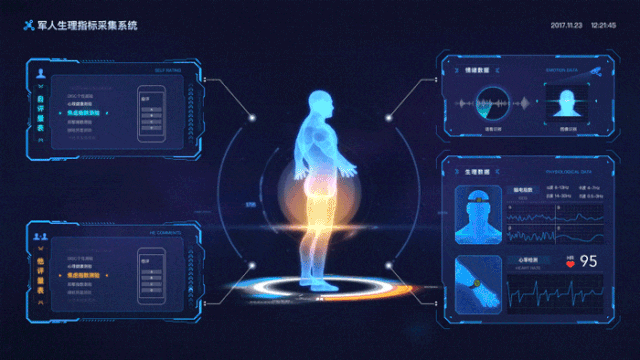

![03e6befc66af3cfcbfd61593175080cb.png](https://img-blog.csdnimg.cn/img_convert/03e6befc66af3cfcbfd61593175080cb.png)
不多说了开干!接下来我们用两种方式实现这种效果。
![9eda2e141e0eb28e8394f7fc72b75055.gif](https://img-blog.csdnimg.cn/img_convert/9eda2e141e0eb28e8394f7fc72b75055.gif)
▲3D动画使用场景
方法一
用到的软件为:C4D+AE
首先得有模型,C4D自带了一些模型,网上也可以找到很多模型,我常在“CG模型网”找模型,模型最好找C4D格式或者通用obj格式,其他软件格式需要转格式,当然如果有建模能力可以自己建模,下面用一个帅气的跑车为例讲解。

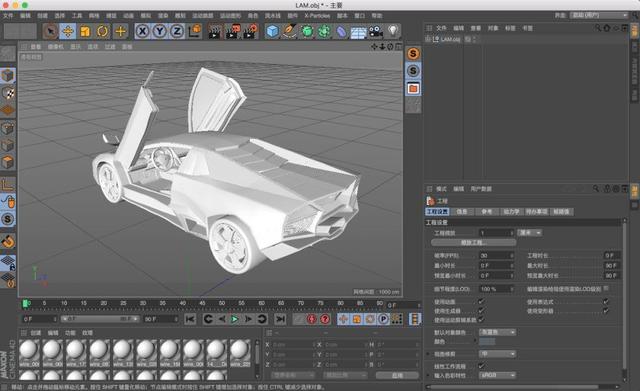

第一步:找到需要的模型在C4D软件中打开;
![e184a7cf838102a5d480ccfe74df44d5.png](https://img-blog.csdnimg.cn/img_convert/e184a7cf838102a5d480ccfe74df44d5.png)

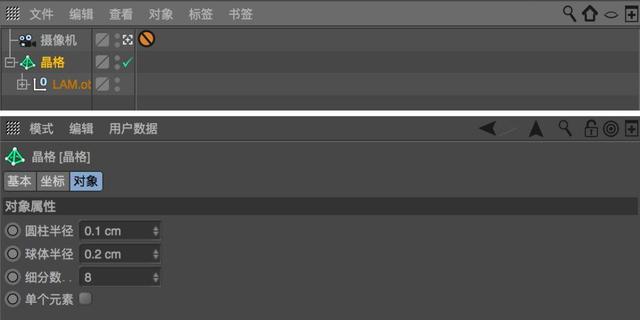

第二步:使用晶格,把模型置入晶格下面,调整晶格对象属性中的数值,使模型看起来是线框展示,调整的半径尺寸需要呈现细丝状,太粗略显笨重;
![27b778fee92dc85ccca76cf52ed756ef.png](https://img-blog.csdnimg.cn/img_convert/27b778fee92dc85ccca76cf52ed756ef.png)
![82a37e3158ed77683878dbebbaeacf55.png](https://img-blog.csdnimg.cn/img_convert/82a37e3158ed77683878dbebbaeacf55.png)
第三步:打关键帧制作动画让跑车原地打转一圈360度,需要注意的是坐标点位置的调整,例如模型旋转一圈,坐标最好在模型中心位置;
![f580d00585a302356d24e9a4eb84c182.png](https://img-blog.csdnimg.cn/img_convert/f580d00585a302356d24e9a4eb84c182.png)

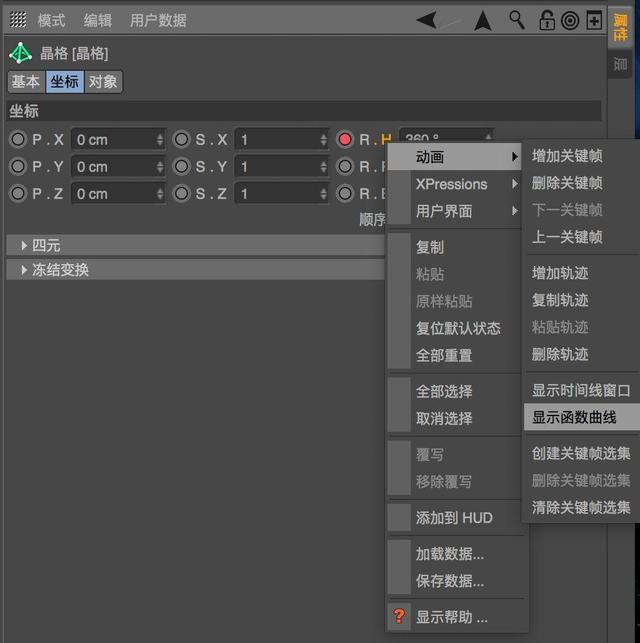

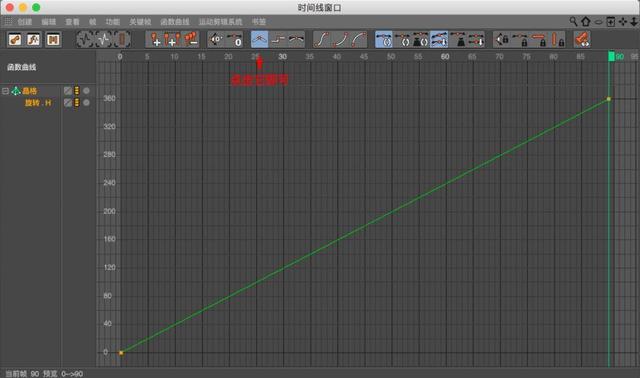

第四步:设置缓动曲线,我们要实现的效果匀速运动循环播放更为贯通,默认会有缓入缓出,所以需要调整,右击指定的关键帧区域,找到显示函数曲线,弹窗里点击“线性”直角图标;
![f14c044d67f70853275d330f1c7fedfe.png](https://img-blog.csdnimg.cn/img_convert/f14c044d67f70853275d330f1c7fedfe.png)
![fc2aefadf6e3cec6a9fd71a9df08f4b4.png](https://img-blog.csdnimg.cn/img_convert/fc2aefadf6e3cec6a9fd71a9df08f4b4.png)

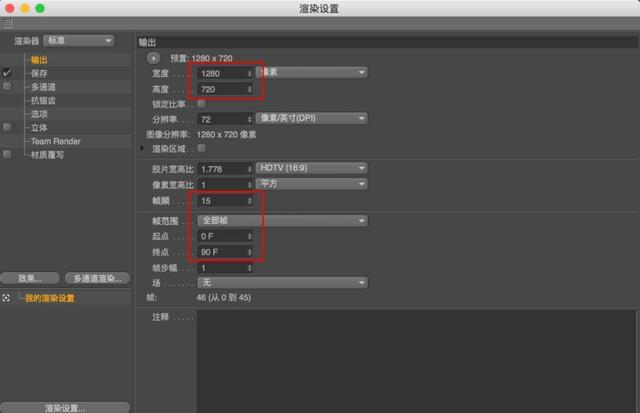

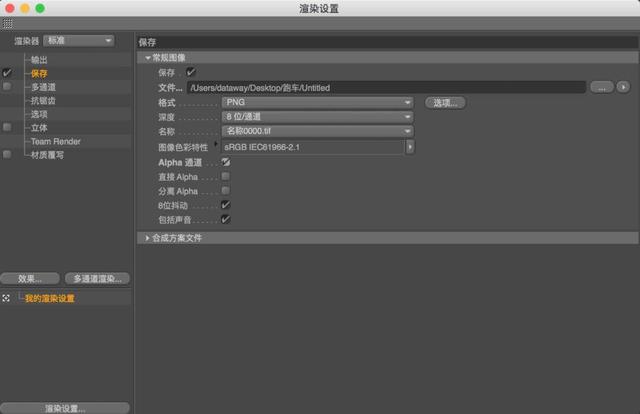

第五步:设置输出参数尺寸、帧频、帧范围,帧频设置需要在不影响流畅度的情况下,可以稍小一些,这样后面落地的文件也就不会太大,然后设置保存参数,选择PNG勾选Alpha通道,抗锯齿选项中可以为“最佳”;
![fe869dca1066eaa96635c3589171e471.png](https://img-blog.csdnimg.cn/img_convert/fe869dca1066eaa96635c3589171e471.png)
![3cd2220d46ab919658713473f430028d.png](https://img-blog.csdnimg.cn/img_convert/3cd2220d46ab919658713473f430028d.png)

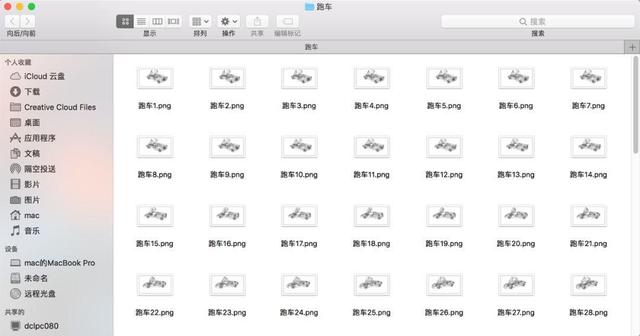

第六步:渲染序列帧;
![a3988043cb127596a8806eb4bc1267d5.png](https://img-blog.csdnimg.cn/img_convert/a3988043cb127596a8806eb4bc1267d5.png)
![d8ac03810511e7906fa7237c4fcc0b80.png](https://img-blog.csdnimg.cn/img_convert/d8ac03810511e7906fa7237c4fcc0b80.png)

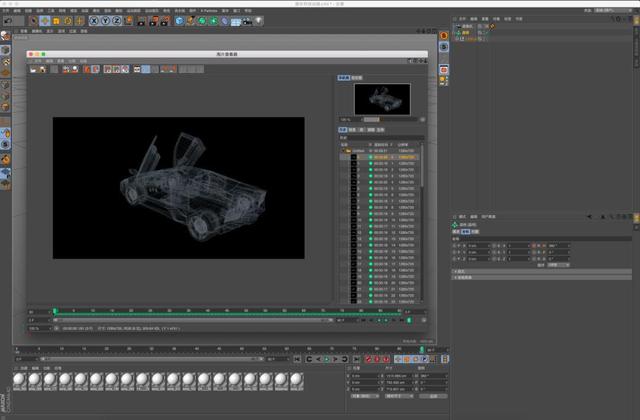

最后一步:把序列帧倒入AE,在AE中设置颜色、时间、加特效等;
![5e947b94cc7624066387cda8b01ae6cd.png](https://img-blog.csdnimg.cn/img_convert/5e947b94cc7624066387cda8b01ae6cd.png)
![1442bd37541a032ee88251e7a9d9d7a9.gif](https://img-blog.csdnimg.cn/img_convert/1442bd37541a032ee88251e7a9d9d7a9.gif)
方法二
用到的软件为:AE粒子插件 Trapcode-Form

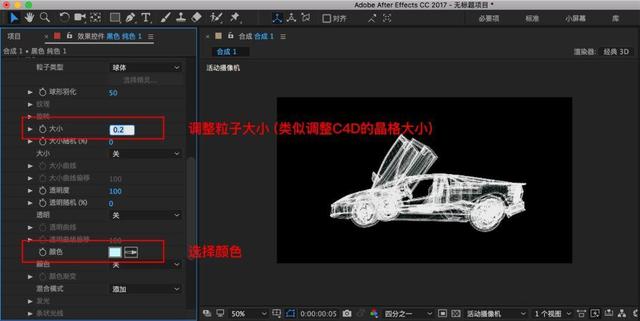

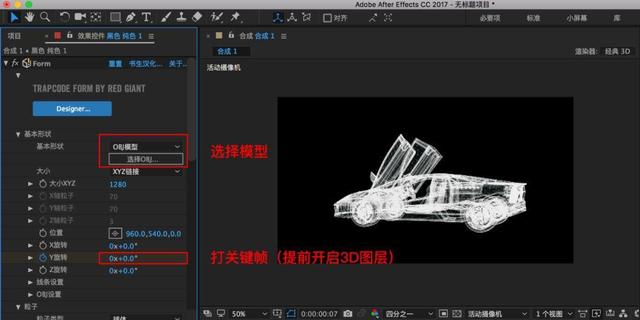

新建合成-新建纯色图层-找到Form拖给纯色图层,选择模型-开启3D图层-打关键帧;
![b68f69b9e1748b7e0c193c8690a42322.png](https://img-blog.csdnimg.cn/img_convert/b68f69b9e1748b7e0c193c8690a42322.png)
![1652a6288b5b031ba216751d6e0ecc35.png](https://img-blog.csdnimg.cn/img_convert/1652a6288b5b031ba216751d6e0ecc35.png)
![1335919d47839cc73845fb93d6ce1d88.gif](https://img-blog.csdnimg.cn/img_convert/1335919d47839cc73845fb93d6ce1d88.gif)

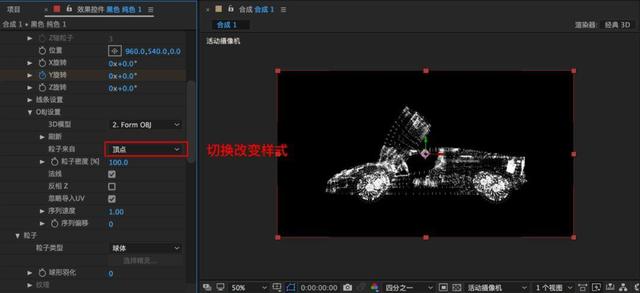

AE通过改变粒子属性(顶点、边、面、体积)可以变化不同样式,下图切换为“顶点”后呈现的跑车样式。
![48c1e1ec36ec0d1d9e81e2a905cd7980.png](https://img-blog.csdnimg.cn/img_convert/48c1e1ec36ec0d1d9e81e2a905cd7980.png)
![270eaabd9119edb10fddbce596058cb1.gif](https://img-blog.csdnimg.cn/img_convert/270eaabd9119edb10fddbce596058cb1.gif)
如果觉得这样旋转很单调,还找一些HUD添加效果,如下图所示:
![942bcd9bb5b1271939303bf426922bf5.gif](https://img-blog.csdnimg.cn/img_convert/942bcd9bb5b1271939303bf426922bf5.gif)
两种方法的优缺点总结:
C4D导出序列帧方式虽然步骤多,但在模型的特殊要求上更为灵活,可随时修改模型,可局部晶格化。
AE的优势是有不同的样式可挑选,步骤简单,但如果设备不给力稍大的模型会很消耗设备资源,导致卡顿。
下面再分享几个其他模型效果,枪的效果是Form模型设置中“面”的效果。
![acdcc8ca0e3a7361c53755ba37840573.gif](https://img-blog.csdnimg.cn/img_convert/acdcc8ca0e3a7361c53755ba37840573.gif)
![7cede94f25236ec6163725d8b0f676e8.gif](https://img-blog.csdnimg.cn/img_convert/7cede94f25236ec6163725d8b0f676e8.gif)
最后
数据可视化设计的核心还是数据的有效呈现,视觉上的美观炫酷要与数据呈现契合,做到美观性与实用性相辅相成,3D效果固然炫酷,但不能为了加而加,影响数据呈现,有的产品并非适合,让炫酷的视觉效果助力数据可视化,才是设计师应该追求的。
