早前发布的设计实例“Circuit provides reverse-battery protection”当中概述了一种极性保护电路，它可以将电池正确连接到负载，而不论电池在其底座中的方向如何。这个电路采用Maxim公司提供的快速开关、低压、双SPDT CMOS模拟开关IC MAX4636设计，可以工作，但存在一些缺点。它的电源电压范围有一定的局限(1.8~5.5V)，并且内部电阻略高，因此只能用于电流负荷不超过30mA的产品。幸运的是，由于MOSFET技术的一些重大进步，现在可以克服这些局限。

图1说明了使用P沟道MOSFET晶体管对负载进行反极性电池保护的方法。通常，要使P沟道MOSFET导通，需要向其栅源控制结施加适当的电压(栅极端为负电位，源极端为正电位)。图1所示的P沟道MOSFET的连接稍有不同，其工作方式如下。

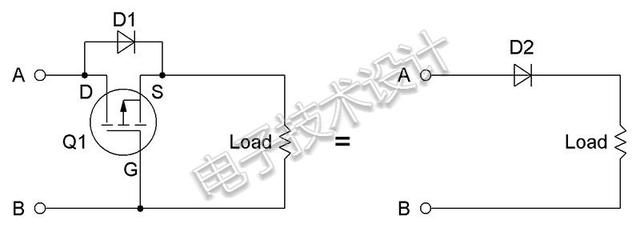

图1：使用P沟道MOSFET保护负载免受反向电池的损坏。

当将电源加到A和B端子(A为正，B为负)时，晶体管的内部二极管D1处于正向偏置，为Q1提供栅源控制电压，从而使其导通。MOSFET的小电阻充当二极管D1的旁路，将电流送到负载。

当电池反向时，电压也施加到A和B端子(但现在是A为负，B为正)，晶体管的内部二极管D1受到反向偏置，Q1的栅源电压为0。因此，Q1晶体管截止，
