本节给大家介绍MAX制作次世代游戏模型技巧！接下来我以实例给大家演示一下整个次世代游戏模型制作的流程，为了让大家都能理解，我这边就不做一个完整的角色，只拿角色的部分给大家讲解，因为，方法都是一样的，大家只要理解这个方法后，便可以举一反三。

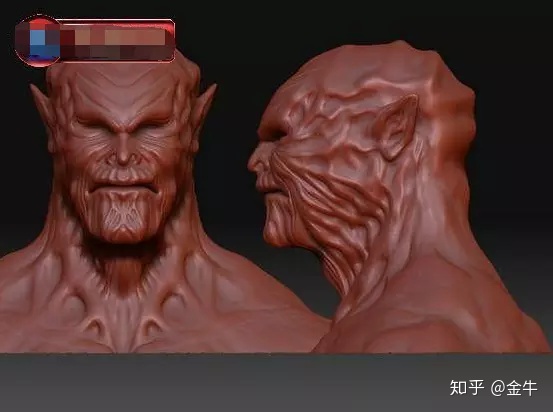

效果图：
图1
下面这个方法可以说是目前较为主流的方法，以前都是先做好低模后导入ZBrush里面雕刻细节，但是随着ZBrush的Topology（拓扑）功能出现，直接在ZBrush里面雕好高模，然后重新Topology（拓扑）低模出来，而且雕好的高模还可以用来制作贴图：法线贴图（Normal Map），这个效率是很高的；工具是越来越简单、方便，但随之考验的就是大家的美术功底。（顺便说一句，Max2010已经有这样的工具而且比ZBrush里面的更方便些，所以值得大家拥有。）
不管是手绘模型还是次世代模型都可以点击加入，基础和进阶都有，想学的都可以进来，遇到问题都会帮你解答。
接下来的制作流程中关键操作我都有写出来并配上图，没有写到都是些简单的操作，如果没有看懂的可以先把软件大概的了解一下，再来看就没有问题。
在ZBrush里面雕好高模
首先在ZBrush里面，用ZSphere工具，拖出一个基本的型体，通过按“A”键来观察基本Poly 的显示，加以调整到适合的位置。
图2

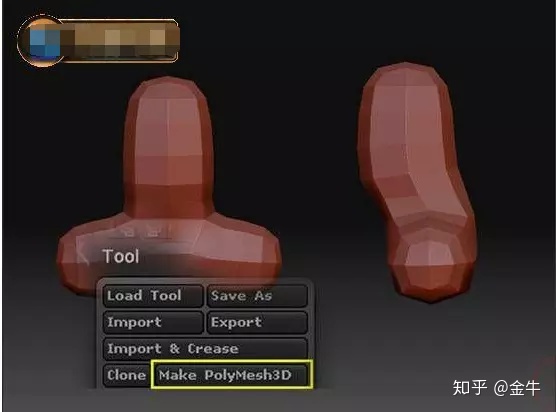

当通过ZShere 工具把模型基本调整到位时，在显示Poly模式下，在Tools上面找到“Maker PolyMesh3D”并点击它，将它转换成可以编辑的Poly模型。
图3
转换以后，我们在Tools栏下找到Geometry这个选项，在Divide之前现将Smt关掉，因为关掉以后，低模的基本结构才能保留下来，这点因人而异吧。
图5
不管是手绘模型还是次世代模型都可以点击加入，基础和进阶都有，想学的都可以进来，遇到问题都会帮你解答。
面数增加以后便可以雕刻一些细节，一开始不要把面数加得太高，因为太高改起来会麻烦点，一般在雕刻基本结构时，加到3-4就可以了。
图6
等基本的结构都确定了，便可以把面数加高，耐心雕刻模型的细节， (因为我设计的是一个变种人，所以细节的设计是建立在人体解剖学上雕刻设计的，这个大家可以自由的发挥)，我偷一下懒就不全部雕刻来，重在内容。
图7
高模已经做好了，接下来可以使用ZBrush里面的工具Topology（拓扑）在高模的基础上拓扑出一个新的模型。
用Topology在高模基础上拓扑出新模型
在高模上面分析低模的布线

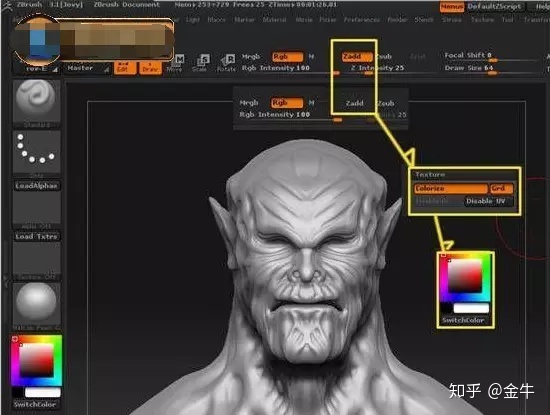

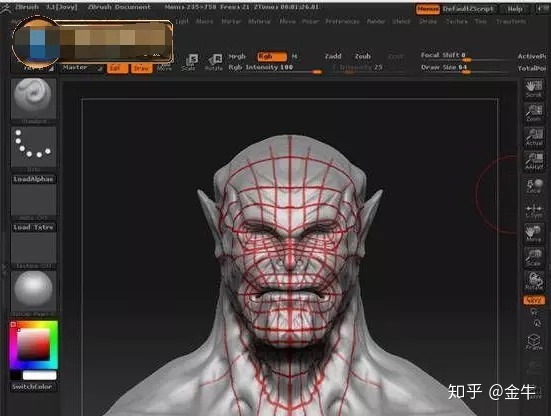

拓扑之前最好是对模型分析一下布线，我们把雕好细节的模型拖出来，然后关掉Zadd只保留Rgb（我们之不需要雕刻，只需要画颜色就可以），然后在Tool栏里展开Texture并点击Colorize，最后到色相板里面选一个你自己喜欢的颜色，把笔刷调小点，然后开始在高模上面分析低模的布线，这一步很重要，因为后面拓扑的时候就会按照你所分析的布线进行拓扑（如果对自己有信心的话可以忽略这一步）。
图8

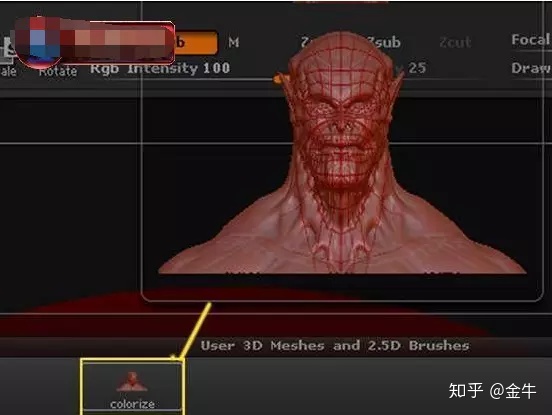

埋头分析一会儿后……
图9
(我简单的做了一下分析，其实原理和在软件建模原理一样，只要记住“均匀，结构，尽量避免三角面”)
开始拓扑
当我们把这一步分析好以后，便可以开始拓扑了，前面繁琐的分析只是为了我们后面的方便。
这个时候我们又要用到ZSphere ，这里我们需要用到 Topology（拓扑）这个功能，在ZSphere 的模式下找到Adaptive Skin、Rigging、Topology、Projectio，这四个功能是我待会都要用到的，首先展开Rigging 并点击Select Mesh 会出现一个选框。
图10
然后去选我们刚刚分析布线的高模
图11
模型导入以后，展开Topology并点击Edit Topology不管是手绘模型还是次世代模型都可以点击加入，基础和进阶都有，想学的都可以进来，遇到问题都会帮你解答。
图12
因为模型表面我有分析好布线，所以我接下来的事情就是按照我之前分析的布线，通过Draw去连接每个拓扑点就可以，拓扑的时候笔刷尽量小点。
图13
拓扑常见问题分析
以下是在拓扑的时候会遇到的一些问题，我也相应的列出来。
1、如果发现有的形状不够规整，按“W”键切换到移动模式下去调整。
图14
2、比如我目前编辑的点是1，我想切换到点2，需要按住Ctrl 键的同时去选择点2，这时编辑点就切换到点2（一定要在Draw 模式下进行以上操作）。
图15
3、按住Alt键是减去拓扑点，如果你在切换回来时，可能其它点就消失，这个时候你只需在空白处旋转一下就可以恢复。
图16

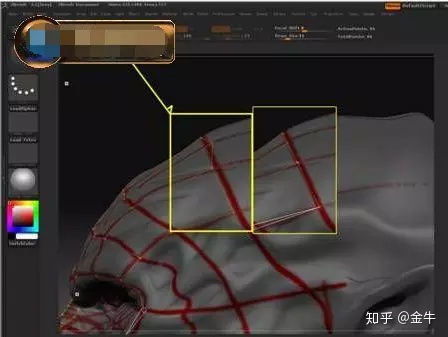

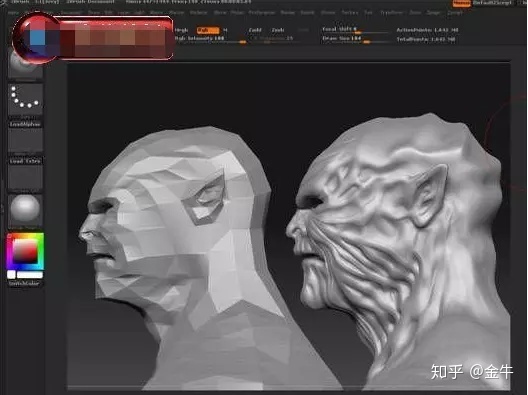

当模型拓扑到一定的时候，我们要随时看看低模的效果是怎么样的，按“A”键可以相互切换低模和拓扑模式。
图17

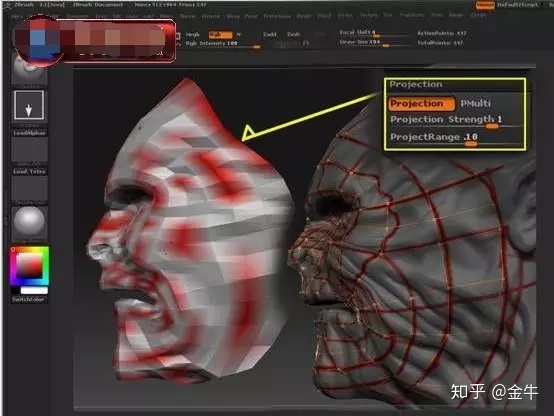

但是这个低模的效果和高模有些不匹配，这时，我们需要展开Projection并点击Projection后，再次按下“A”键便可以看到与之前的我们没有打开Projection有明显的区别。
Projection 会将高模上的所有信息映射到拓扑的低模上面，因为面数的限制，所以拓扑模型的细节没有高模那么好，不过它与高模是匹配的这便是我们想要的，当然也包括我刚刚分析时画的布线，只要关掉Colorize便可以去掉的。
图18

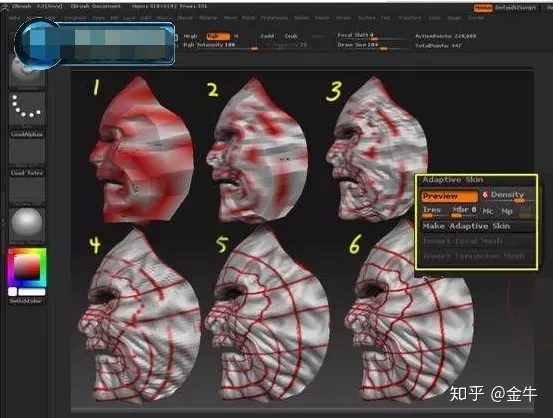

我们还可以选择不同的级别进行观察，展开Adaptive Skin你只需调整Density值就可以看到同级别效果，这里同时也可以在拓扑完以后你选择相应级别模型导出。
图19
当整个模型都拓扑完以后，需要把它导出去。首先将拓扑的模型转成低模的状态，展开Adaptive Skin并点击Make Adaptive Skin ，然后将Make Adaptive Skin出来的物体导出成OBJ 文件格式（分别一个Density1和density6的模型）。
图20
分别导出Density 1和Density 6 的OBJ文件
图21
制作法线贴图不管是手绘模型还是次世代模型都可以点击加入，基础和进阶都有，想学的都可以进来，遇到问题都会帮你解答。
接下来我们在3DS Max里面制作Normal Map (法线贴图)，将低模和高模分别命名为：low-model和high-model，然后将导出的低模UV 分好，高模不用分UV。
图22

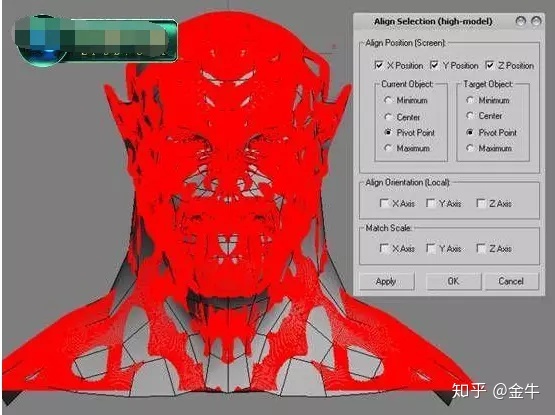

接着把高模和低模适配到一起
图23
高模和低模匹配好以后，在Max菜单栏里找到Rendering 展开并选择Render To Texture。
图24
接下来的操作是：
展开General Settings栏并在Output里并设好输出的路径，选中视图中的低模（low-model），选中以后在Render to Texture窗口中Objects to Bake栏里面会显示所选的物体信息。
图25

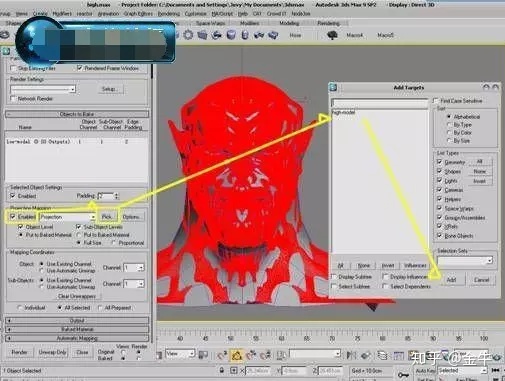

在Projection Mapping中勾选Enabled并点击Pick按钮，在弹出的窗口中选择高模（high-model），这时视图中的两个模型会有所变化。
图26
与此同时在低模的修改面板中会增加一个修改器“Projection”，到Projection栏中展开Cage并点击Shaded(有点类似蒙皮)和reset（重新设置），然后拖动Amount值（结合到视图中观察模型外沿的变化而设，外面的蒙皮一定要包住两个物体不能有穿，不然烘焙出来会出问题）。
图27

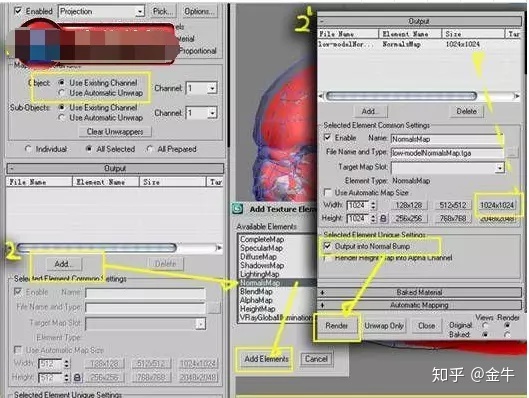

在Mapping Coordinates里面勾选Object 的Use Existing Channel（使用现有的UV，之前我已经给低模（low-model）分好了UV）；展开Output栏后点击Add在弹出的窗口中选择Normal Map再点Add Elements,可以调整贴图的尺寸，我选择的是1024＊1024，然后勾选Output into Normal bump，最后再点击Render便可以渲染出来，渲染的时候最好用scanline（线扫描渲染器）。
图28

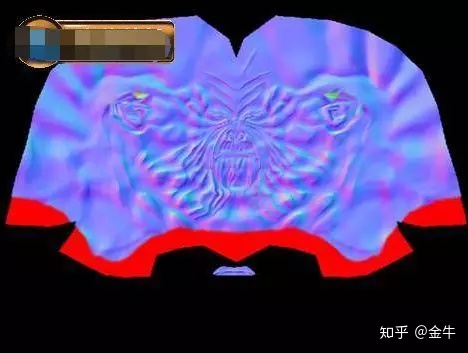

渲染出来的效果，（红色区域是我之前将高模和低模锁骨部分删掉后，两个模型不一样所造成的）。
图29

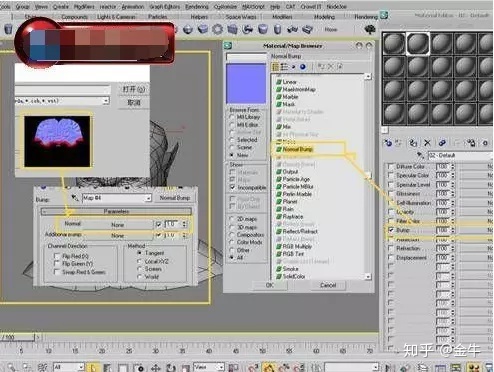

Normal Map（法线贴图）渲染好以后，我们贴到低模（low-model）上看看效果，给低模一个材质球，在map栏里的Bump中添加Normal Bump，然后在Normal bump 里面的Normal 里贴刚刚生成出来的Normal map （法线贴图），只要渲染便可以看到效果。
图30
如果要在视图中直接看到法线贴图的，效果需要调整一下设置：

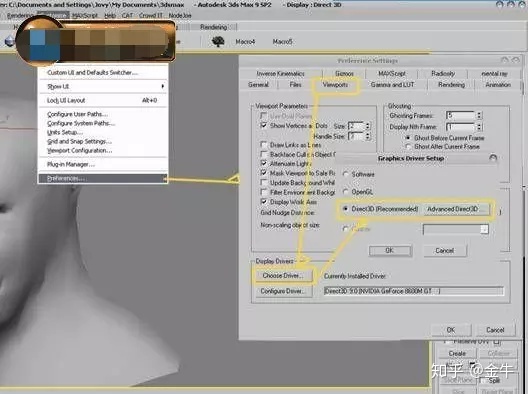

在max菜单栏上展开Customize选择Preference，在弹出的窗口中依次选择：VIEwports---Choose Driver(弹出的窗口中)勾选Direct3D（Recommended），重新启动max。
图31不管是手绘模型还是次世代模型都可以点击加入，基础和进阶都有，想学的都可以进来，遇到问题都会帮你解答。
打开材质编辑器，在刚刚贴法线的材质球中展开DirectX Manager ，勾选DX Display of Standard Material ，等待一会儿显示贴图的“盒子”会变成红白的棋盘格，点击便可以在视图中看到法线的效果。
这节我们就讲完了，这是很多人都喜欢的模型，希望能给大家带来帮助！
