目前在工业、汽车电子系统中有诸如温度、压力、位置、重量和流量等物理参数的精确测量，这些信号中的一些传感器和前置放大器需要正负电压源驱动或供电，以提供足够宽的动态范围和抗干扰性。这些电子系统通常使用3.3V、5V、12V或24V中的某一电压的直流电源供电，所以必须使用一个直流变换器从正的电源得到一个负的电压满足系统的要求。在本文中将讨论各种负压变换器各种拓朴结构及工作原理，并比较它们各自的优缺点，从而为电子工程师提供一些设计的指导。

1、BUCK-BOOST变换器

基本BUCK-BOOST变换器的结构见图1所示。主开关管在输入侧的高边，与BUCK变换器相同；二极管在输入侧的高边，与BOOST变换器相同，输出二极管的方向与BOOST变换器的二极管的方向相反，输出得到负电压，因此这种结构称为BUCK-BOOST变换器。

开关周期开始时，主开关管导通、电感激磁，电感的电流线性上升。二极管由于承受负电压，处于关断状态，此时输出的负载电流由输出的大电容维持；主开关管关断后，二极管导通、电感去磁，电感的电流线性降低，存储在电感的中的能量向输出负载传输能量，直到下一个周期主开关管又导通。

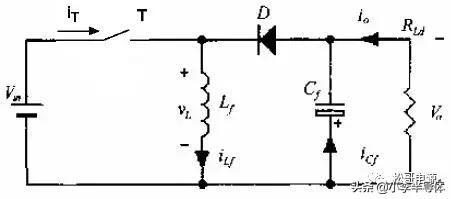

图1：基本的BUCK-BOOST变换器

输出电压为：

Vo= -Vin•D/(1-D)

其中， D为占空比。

从公式可以得到：输出电压的绝对值可以大于或少于输入电压。由于在主开关管导通期间，输入电压不向输出负载传输能量，输出的负载电流完全由输出的大电容维持，因此输出的纹波电压大。由于后级信号的模拟电路对电源的纹波电压要求高，因此使用这种结构时，通常在变换器的后面再加LC滤波器，或高性能的线性稳压器，以抑止其输入侧带入的噪声和纹波。
