1. 概述

在GIS行业中，有很多经常用到的软件，比如CAD、ArcGIS、Erdas和ENVI等大型专业软件，也会常用到像Global Mapper这样的"迷你"软件，这里，我们以80坐标系高程DEM和kml文件的叠加为例，给大家介绍一下Global Mapper。

2. 数据介绍

DEM文件的坐标系为西安80坐标系，格式为tif格式。kml文件由于其特殊性，只能存储为经纬度坐标，所以坐标系只能是WGS84坐标系。虽然二者的坐标系不统一，但是在导入Global Mapper的时候程序会自动转换坐标，将二者叠加上。

3. 数据打开

打开Global Mapper，点击"打开数据文件"按钮，选择上需要加载的数据，将其加载进来。

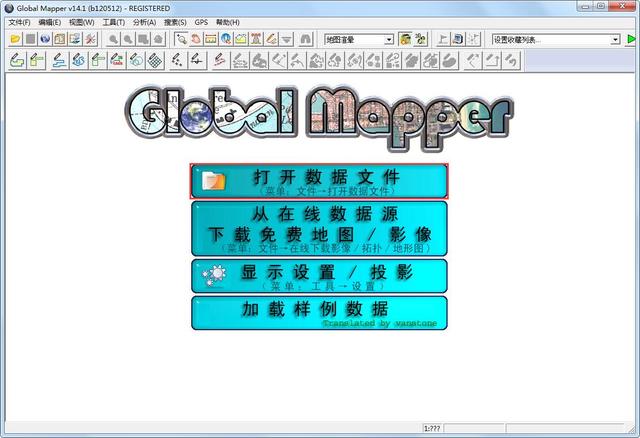

打开数据文件按钮

也可以直接将文件拖进来，加载进来的数据效果如下图所示。

加载的数据

4. 图层管理

在GIS软件中，都会存在"图层"这一概念，Global Mapper也不例外，在菜单栏上点击"打开控制中心"可以打开图层管理器。

打开图层管理器

此管理器主要是用来调整图层的顺序，如果在加载的时候先加载kml文件，再加载高程DEM就会出现看不到kml数据的情况，如下图所示。

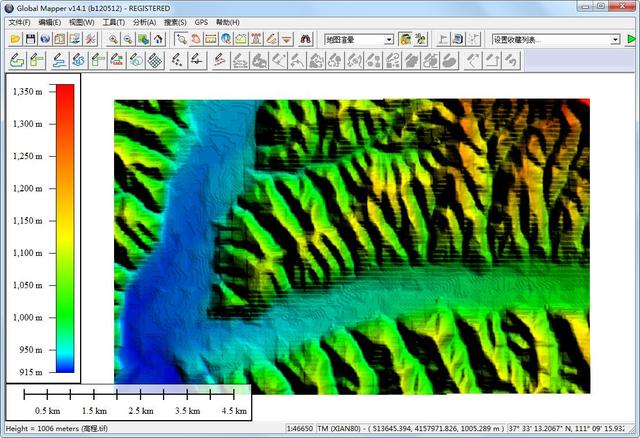

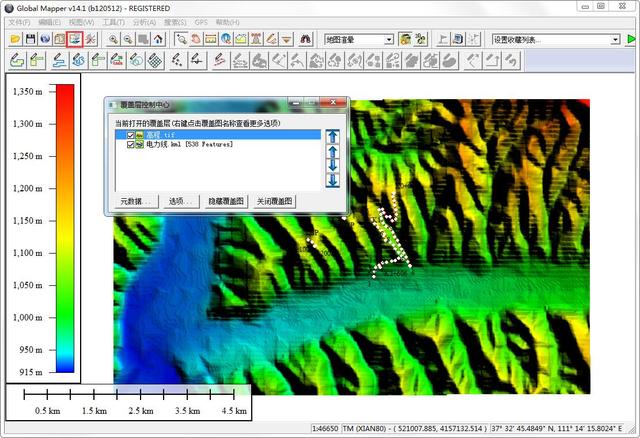

高程挡住了kml数据

出现这个问题的原因是kml文件的图层在高程DEM的图层之下，kml数据被挡住，此时可以在图层管理中选中kml文件，点击下移箭头，调整一下图层顺序。

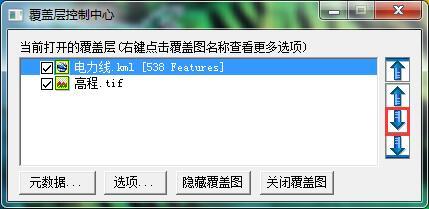

调整图层顺序

调整过后，可以看到kml数据在DEM的上面，如下图所示。

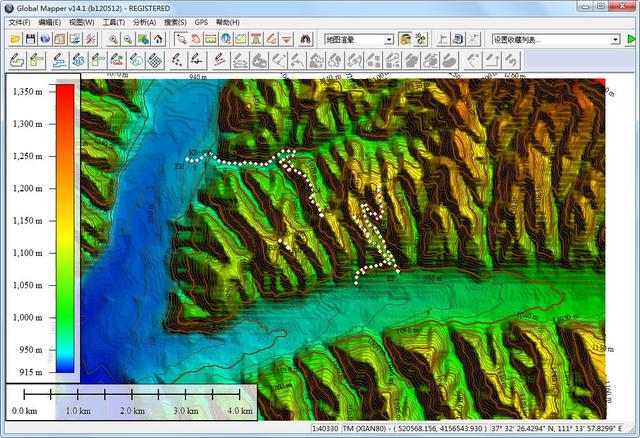

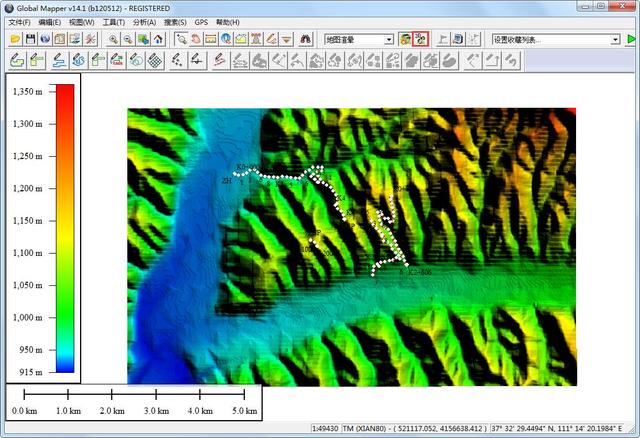

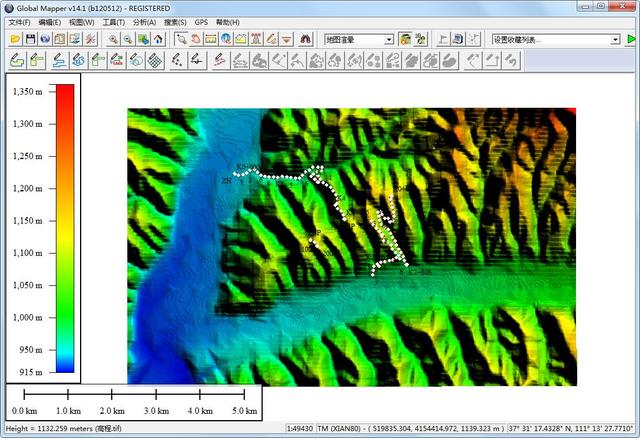

调整后地图

5. 查看三维效果

如果需要查看三维效果，可以点击"显示3D视图"按钮显示三维视图下的电力线情况。

显示3D视图按钮

点击之后可以看到在三维地形中的电力线，如下图所示。

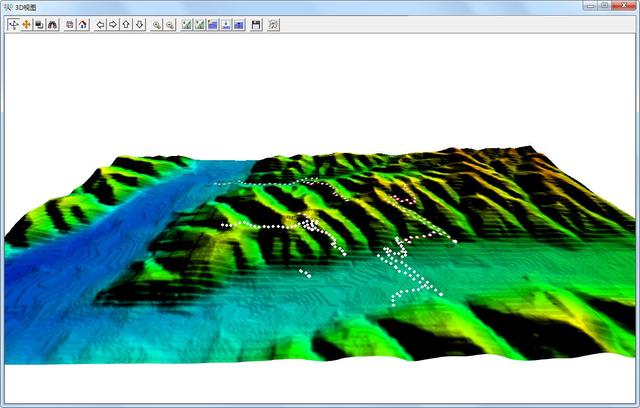

三维地形中的电力线

6. 生成等高线

如果需要生成等高线，可以在菜单栏上点击"分析生成等高线"生成等高线，如下图所示。

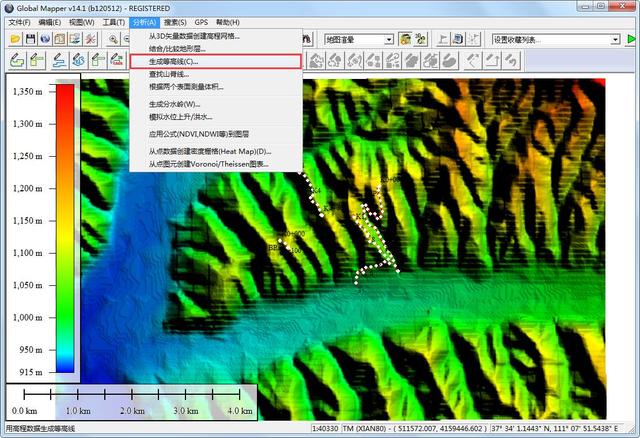

生成等高线

设置好等高距等参数后可以看到生成的等高线，如下图所示。

生成的等高线

7. 数据输出

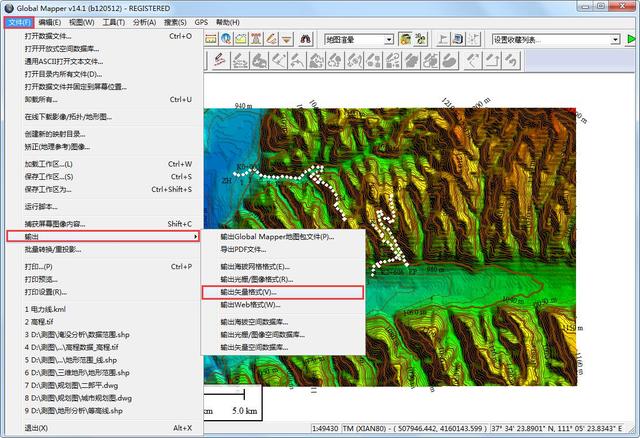

生成的等高线可以输出为shp和dwg等格式，这里输出为dwg格式，可以点击"文件输出输出矢量格式"，将等高线输出为dwg格式。

输出矢量

输出的矢量数据用CAD打开，效果如下图所示。

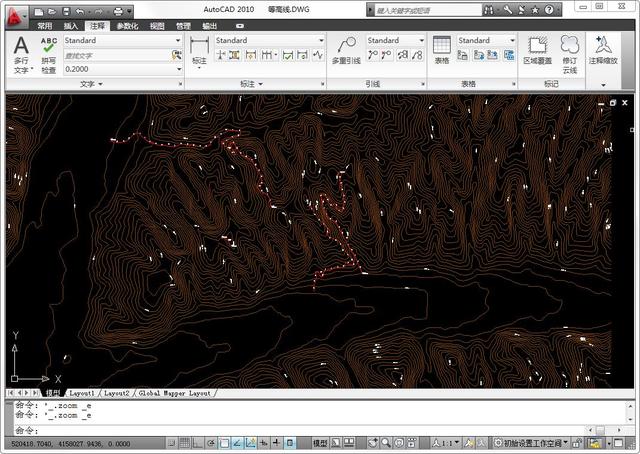

输出的矢量

8. 数据获取

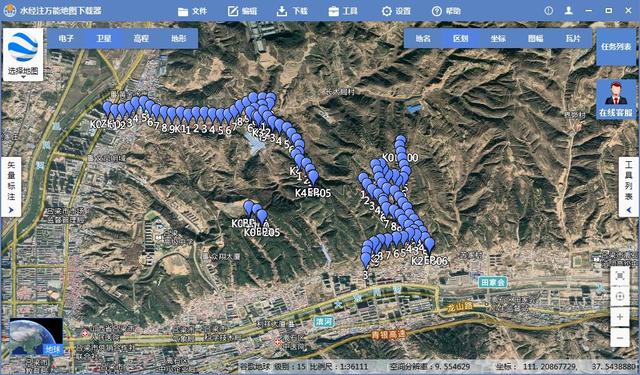

文中使用的DEM数据可以从水经注万能地图下载器中直接下载，下载后坐标系即为西安80坐标系，电力线也可以在万能地图下载器中根据卫星图进行标绘。

水经注万能地图下载器，回去“下载器”获取软件

9. 结语

以上就是Global Mapper中80坐标系高程DEM与kml文件叠加实例演示，主要包括了数据介绍、数据打开、图层管理、查看三维效果、生成等高线、数据输出和数据获取等功能。
