博图WINCC 如何做画面模板

1、在PLC中新建一个UDT数据

2、新建一个DB块，调用之前建立的UDT

3、DB块——属性——属性中，取消"优化的块访问"

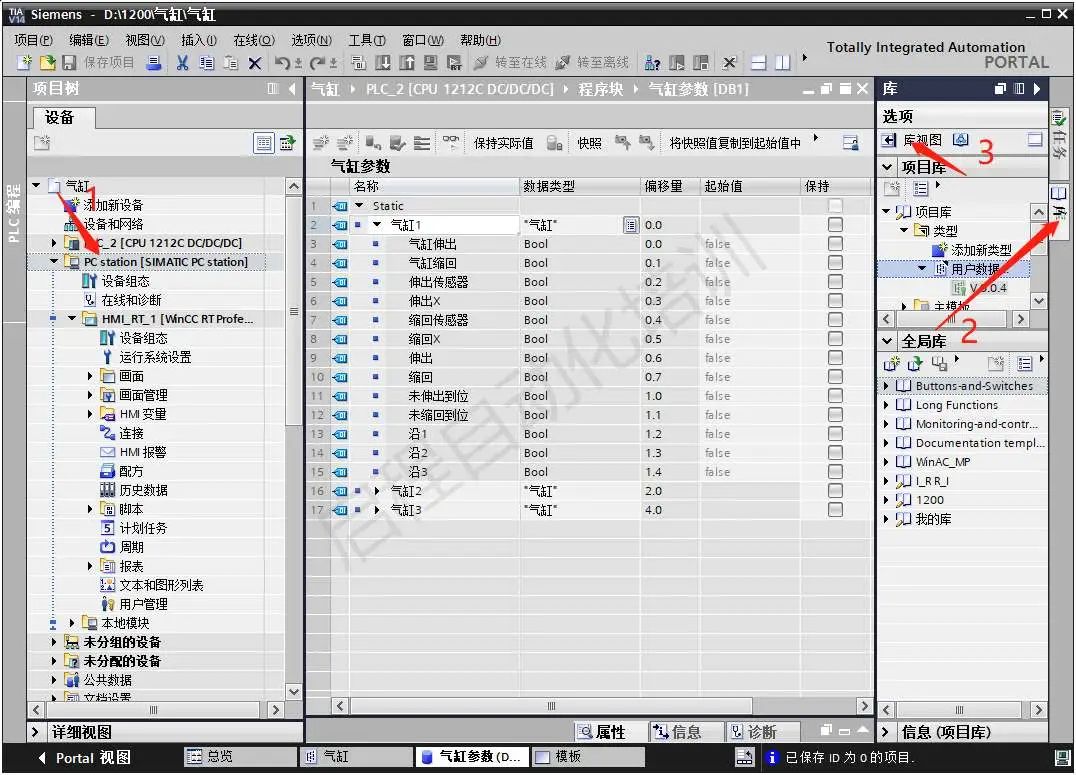

4、取消后对DB块进行编译，这时可以看到DB块中数据的绝对地址

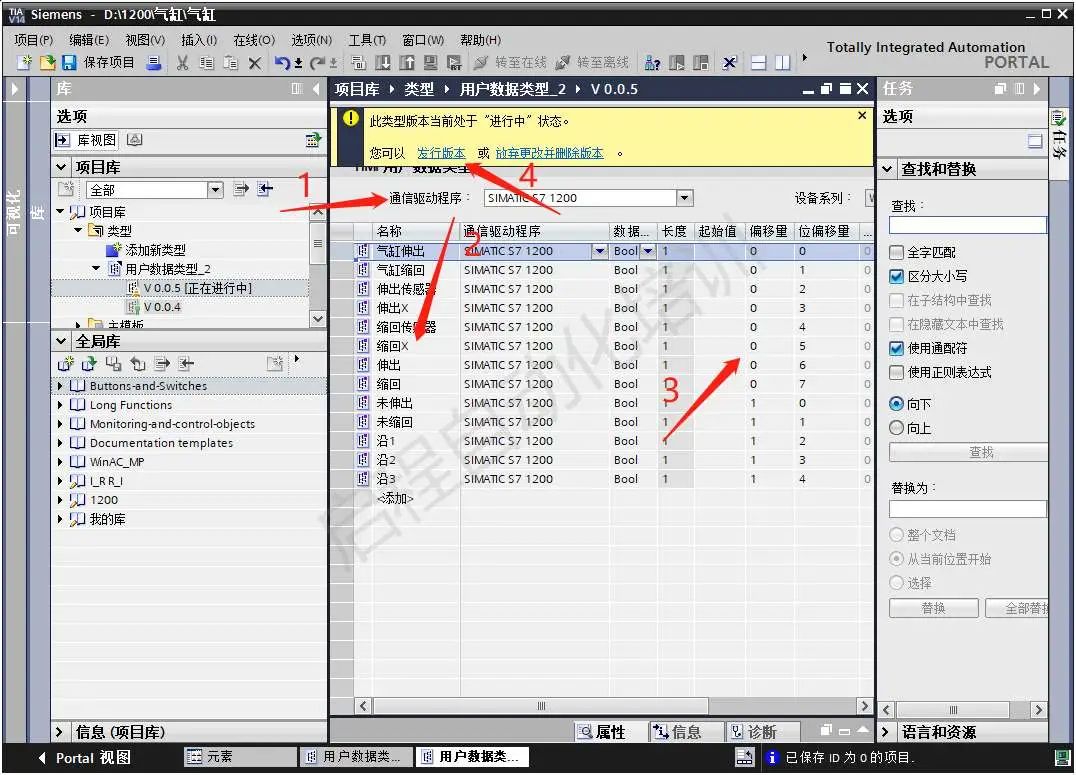

5.1、在WINCC中选择库——库视图——项目库——类型——添加新类型——HMI数据类型

5.2、更改通讯为相对应的PLC类型，将"1"中建立的UDT数据填入到HMI数据表中，需要注意两个表中数据类型、偏移量、位偏移量需要一一对应，名称可以不同。变量填好后发行版本。

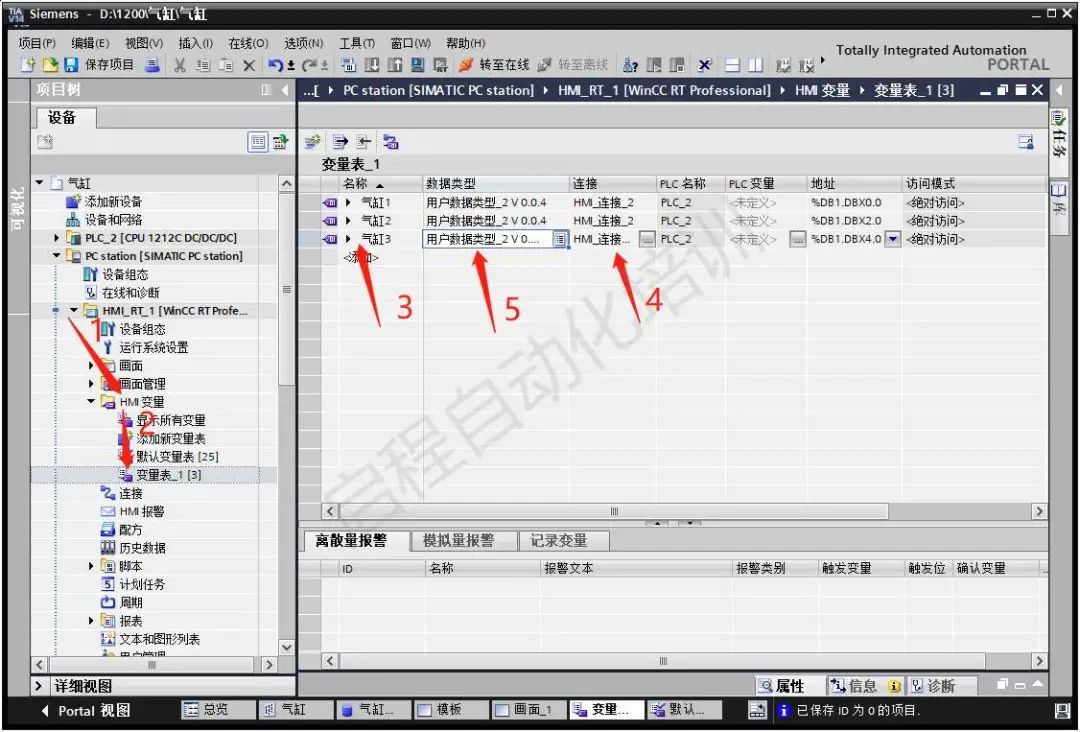

6、在HMI变量中添加新变量表并添加新的变量，其中：

1)、"连接"要选择WINCC与PLC连接的名称

2)、"数据类型"选择之前建立的"HMI数据类型"

3)、"访问模式"为

4)、地址栏要保持和PLC中的DB块一致

画面中的元素分别和HMI数据表中的变量关联

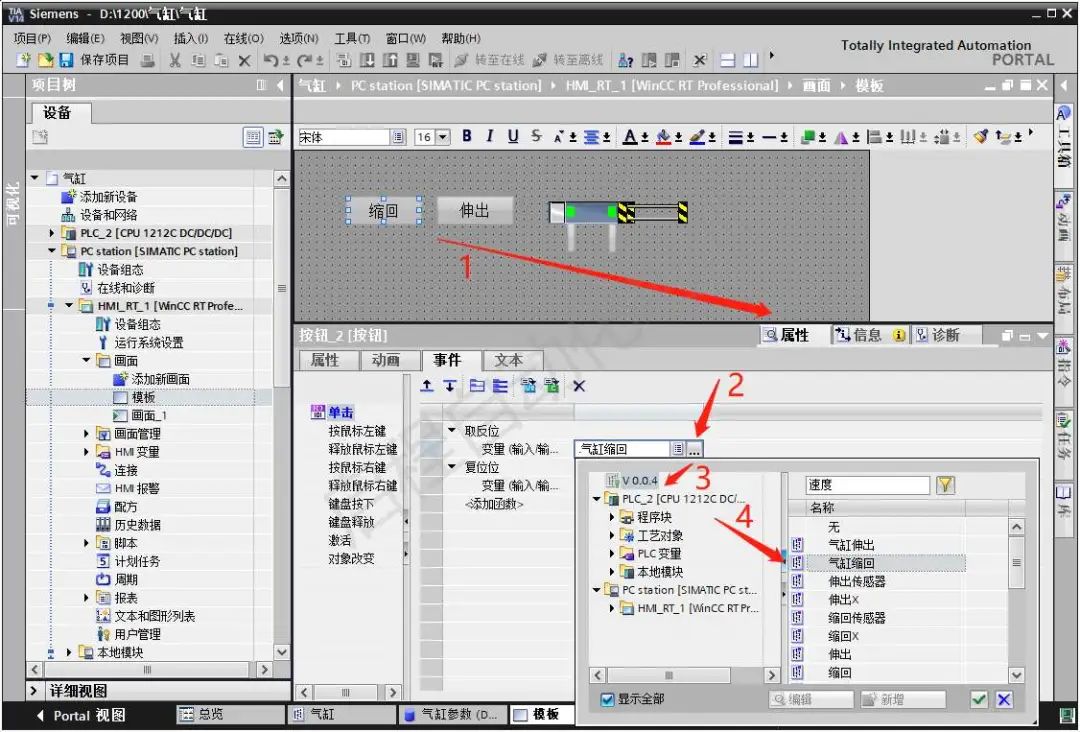

7、在WINCC中建立一个模板画面，更改画面属性——用户数据类型——"HMI数据类型"中建立的数据类型，将将画面中的元素分别和HMI数据表中的变量关联

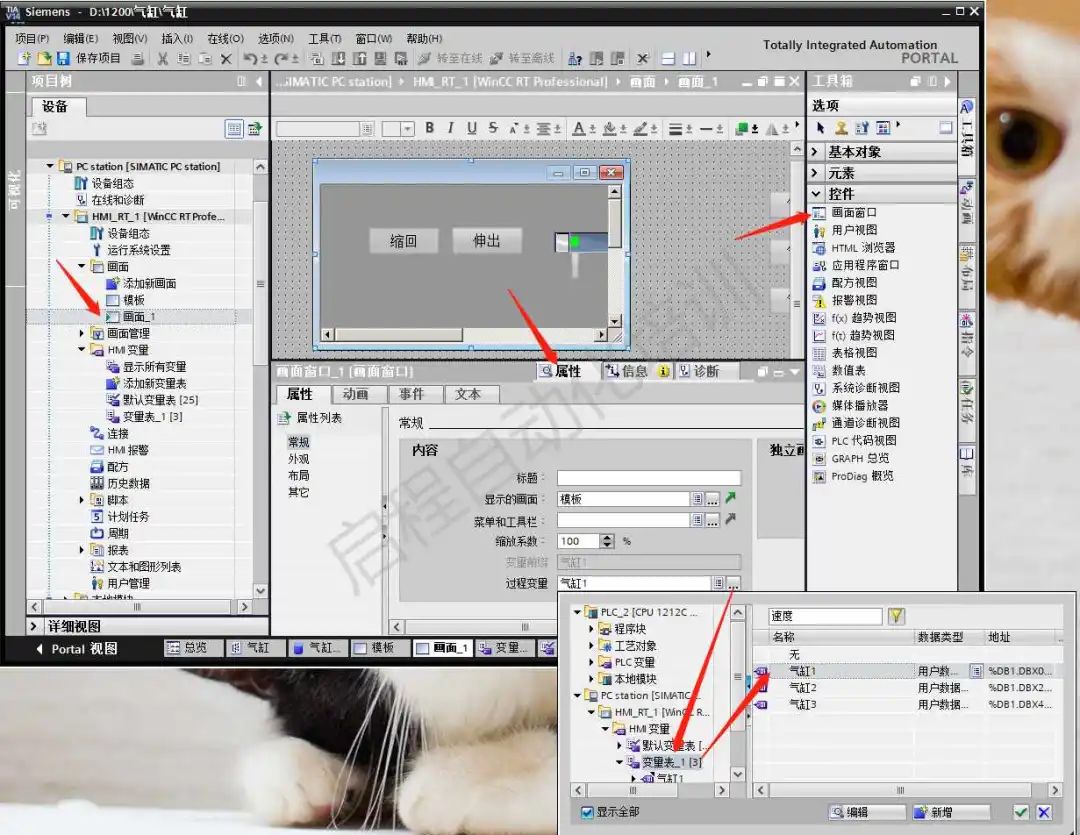

8、建立一个控制窗口——添加窗口画面——属性——显示的画面为"模板"——过程变量选择为HMI变量中的变量。

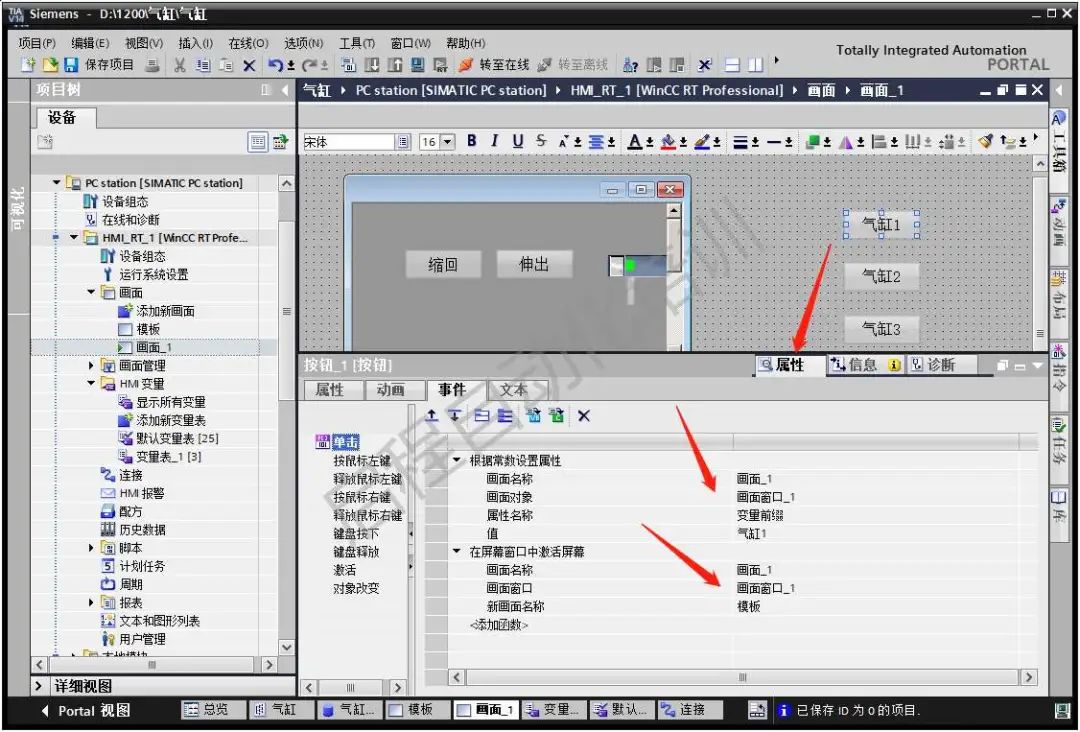

9、添加三个按钮，事件关联如下图，其中"值"分别为HMI变量表中变量的名称
