unity3d 700种 材质球_耐火球性能的对比分析

耐火球主要有4种，高铝质耐火球、硅质耐火球、镁铝质耐火球、瓷球。

目前市场上高铝质耐火球的比较多，多用于450m3以下的球式热风炉。热风炉蓄热体用耐火球，会受到高温下周期性冷热交替的影响和碱性煤气灰尘的侵蚀或渣化粘结。高铝质耐火球用于球床上段高温区，耐火度和荷重软化温度能够满足要求， 但热稳定性和抗渣性不足。会出现表面裂纹和渣化粘结现象，导致床层透气性变差，清球周期缩短。

而硅质耐火球硅含量在92%以上，抗酸性渣侵蚀能力较强，但在低温下的热稳定性较差。硅质耐火球用于球床上段高温区，在高温和大梯度温变条件下，球体表面开裂严重，抗碱性煤气灰尘侵蚀能力较差，渣化粘结现象严重，清球困难。

球式热风炉的核心是球床。球床是由等径耐火球自然堆积而成，按球径和材质不同分为上下２个段次。高温区用什么球最好呢，切看下镁质耐火球的性能。

镁质耐火球抗碱性渣侵蚀能力强。热稳定和体积稳定性较差，但导热能力很强。除了具有镁质耐火制品的优点外，还具有热稳定性好、荷重软化温度高的优点。镁铝质耐火球最适用于温度高且频繁波动的球床上段。

高铝耐火球、硅质耐火球与镁铝质耐火球相对比，镁质耐火球的导热系数、热容量、导热系数均有较大提高，其热物理特性更为优越。

与高铝质耐火球和硅质耐火球相比，镁铝质耐火球材质密度较大，使单位球床质量增加，球床质量系数也随之增加。而且镁铝质耐火球的高温性能稳定。可以在球式热风炉球床上段高温区１３５０～１４５０ ℃的温度条件下长期安全使用。综合抗渣化侵蚀能力比高铝质耐火球和硅质耐火球好。

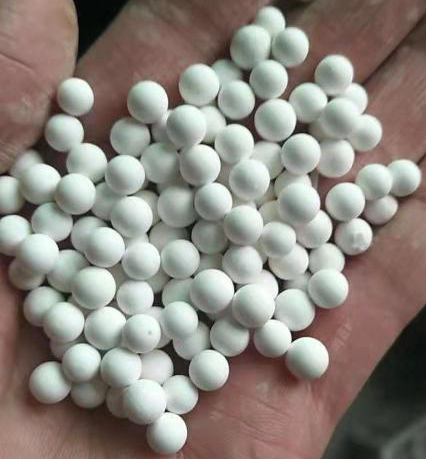

而瓷球呢，一般直径小，用于玻璃窑炉做填充作用的比较多。
