要知道我们的快题是由几部分组成的，在我们的后期冲刺阶段，比起一味地只苦练平面图，分出一小部分时间精力来钻研下其他的几个小图，也许性价比会更高哟。
本篇文章集合了 “扩初图+剖立面图+分析图+效果图+鸟瞰图 ” ，可以说是超全合集了。本文适合有一定基础的同学阅读，预计阅读时间8分钟。
壹 / 扩初图
01 概念

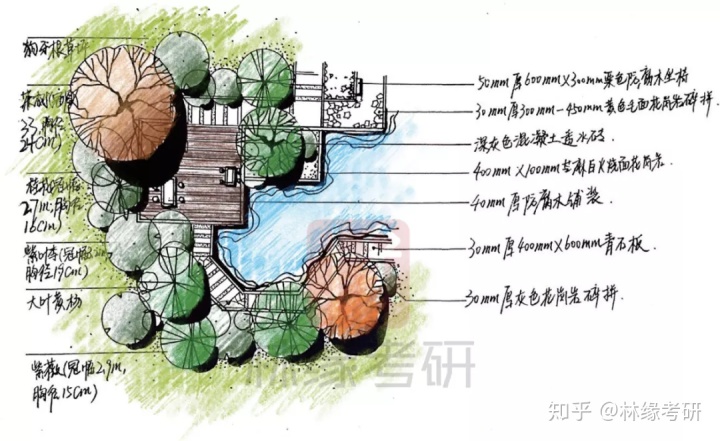

扩初图就是在方案的基础上，扩大初步设计的图纸。
用更大的比例对总平面图中的一个节点或一个区域进行进一步深化和细化， 也就是把一些无法体现在总平面图中的布局和具体元素在图面中表达出来。
02 具体形式
在快题设计中，一般包括 硬质景观扩初设计 和 软质景观扩初设计 两个部分，掌握其规范的书写与绘制要求是一幅优秀的扩初图的前提与标准。
A.硬质景观扩初设计
主要包括 铺装、建构筑物与小品 的详细材质选择与尺寸标注。铺装详细书写方式为：尺寸+颜色+面层+材质，例如30mm厚600mm×600mm芝麻灰火烧面花岗岩；
（1）常见尺寸 ：30mm厚（人行）、50mm厚（车行）300mm×600mm、200mm×400mm、300mm×300mm、200mm×200mm……
（2）常见颜色：芝麻灰、芝麻白、芝麻青、芝麻黑、淡青黑、中国红等；
（3）常见硬质面料处理方式 ： 荔枝面、火烧面、剁斧面、拉丝面、水洗面、亚光面等；
（4）常见硬质种类 ：花岗岩、水洗石、鹅卵石、青石板等；
B.软质景观扩初设计
主要包括 乔灌草 的品类选择与 水体景观 的详细标注。
在进行软质景观表达时：应注意植物的空间层次与组合搭配，同时应注意常绿、落叶、阔叶、针叶、树群与场地性质的协调问题，需对乔木类的植物其冠幅、胸径进行标注。
（1）常见乔木类：法桐、香樟、无患子、乌桕、榉树；
（2）常见灌木类：八角金盘、法国冬青、海桐、大叶黄杨、红花檵木、洒金桃叶珊瑚、红叶石楠；
（3）常见花卉型地被：麦冬、沿阶草、蝴蝶兰、萱草、连翘、二月兰、玉簪；
（4）草本类：马尼拉、狗牙根、结缕草、假俭草。
03 扩初图绘制tips
1）挑选平面图中 元素较为丰富 的节点，且需包括硬质与软质景观两部分；
2）注意需与总平图有合适的 比例对应关系 ，无需1：1复刻但大致比例关系需找准确；
3）扩初图须有明确的标高（如竖向设计标高、建构筑物标高等）
贰 / 剖立面图
01 定义+具体形式
首先大家需要分清，剖立面图是剖面图和立面图的简称而不是一种图幅的名称哦！
A.剖面图

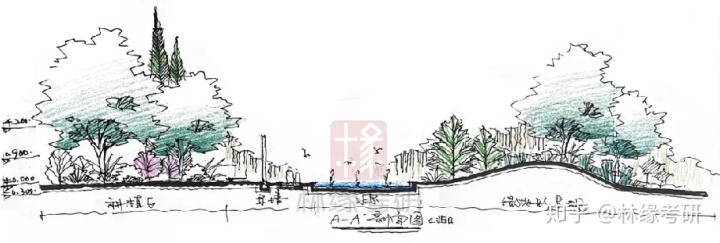

主要是选择平面图中有 重要或是特色竖向设计的部分 以最直观的方式反映出 所选剖切部分的竖向景观设计。

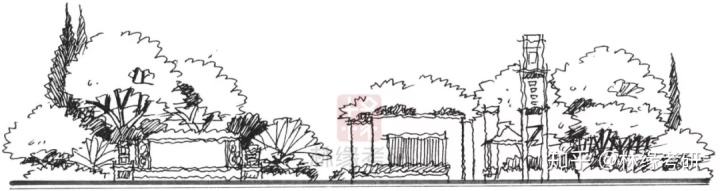

B.立面图

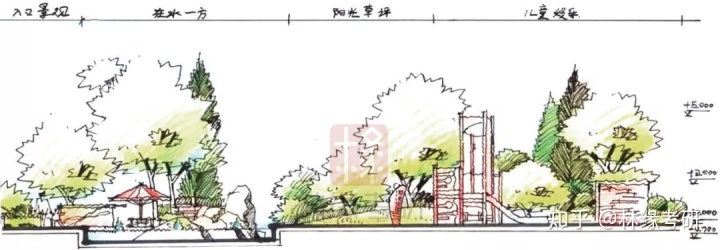

是从外部向场地内看去的整体面貌的体现，不直接体现场地的高差变化，且立面图不同于剖面图，绘制时只有东南西北四个方向的选择。
02 剖立面图绘制小tips
1）注意景观元素的 丰富性与空间层次性 ，前、中、背景元素需表达清晰；
2）注意 图名、标高与标注 的表达规范性；
3）图幅的 比例关系 需把握准确，可通过人物的绘制作为尺度参照。
叁 / 分析图
01 定义
分析图 是为了使读者在第一时间了解设计师设计想法与构思，通过较为直观与简单的表达方式绘制的一类概念图。

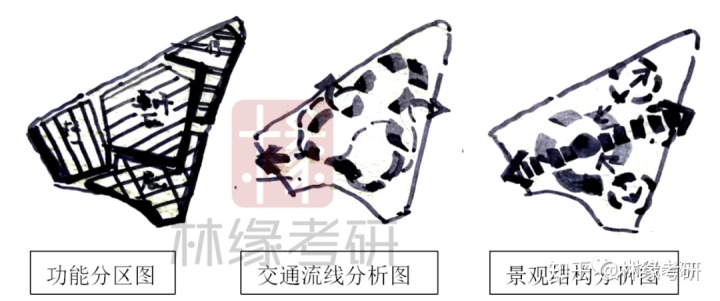

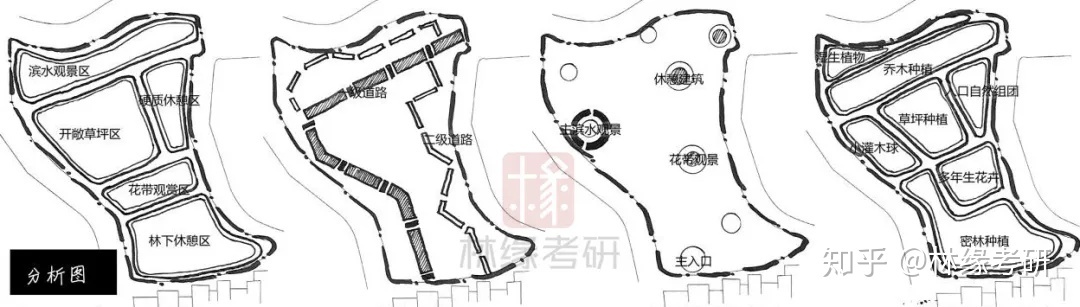

常见的有功能分区图、交通流线分析图、景观结构分析图、竖向分析图、植物种植分析图等。
| 功能分区图 | 交通流线分析图 | 景观结构分析图 | 植物种植分析图 |
竖向分析图在绘制时标注场地中重要部分的竖向标高即可，如山体、微地形、水体、建构筑物等。
02 分析图绘制小tips
1）图幅绘制以 丰富版式 为主要前提，绘制时尽可能规整、饱满；
2）比例合宜 ，表达清晰要求绘制内容即可;
3）必要时可通过 加图框、填底色 使其矩形化呈现。
肆 / 效果图
01 定义
效果图 主要用于 表达场地中的一些具有特色和主题性的局部小景设计， 所以在绘制时最好与场地的主题概念相结合，这样的图更容易脱颖而出。
具体的一点透视、两点透视原理就不再赘述（这是基本功呀基本功），怎样表达场地主题才是老大难的问题。
这边，拉哥给出的建议就是：归类节点，完成转绘。

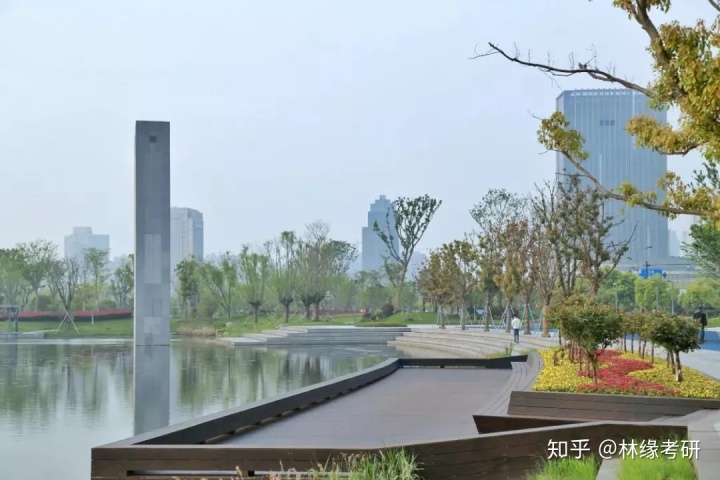

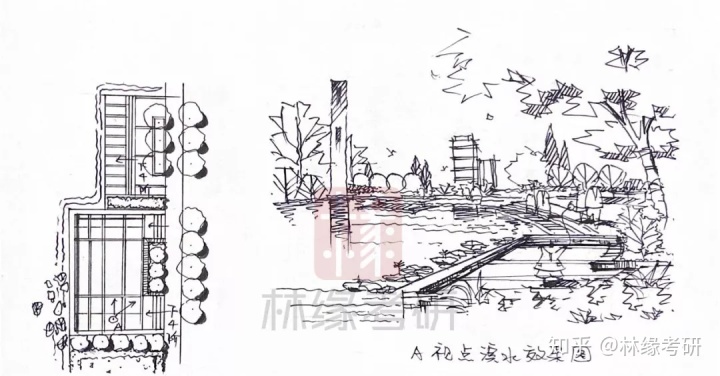

将平时搜集的优质节点实景图进行归类整理，挑选出高频的节点效果图，进行实景转效果的同时完成平面节点的转绘。（具体如下所示）
02 效果图绘制小tips
1）构图需适当留白，图面黑白灰关系明确
2）前、中、背景关系明确突出，前景、中景需重点表达；景观元素尽可能丰富且有层次，手绘表达清晰明了。
伍 / 鸟瞰图
01 定义

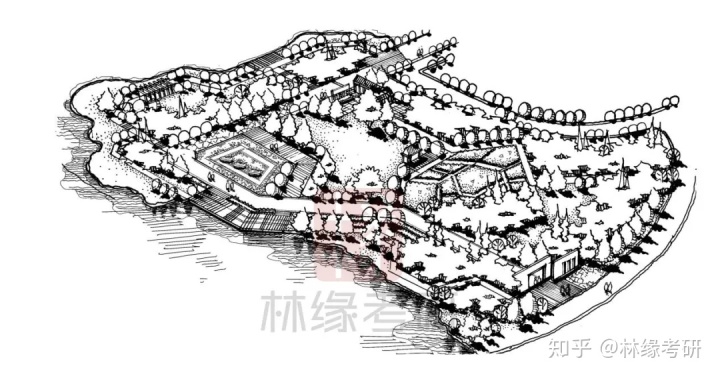

鸟瞰图除了考察手绘表达功底之外，更是对考题空间关系、路网构架的整体设计把控的直观反映。
阅卷老师通过看鸟瞰的整体构架表达基本上就能了解设计的优劣了，所以鸟瞰图的重要性不容小觑哦！
02绘制步骤
A.找到合适的绘制角度
此处建议时间充裕的考生选择景观性较好的面作为离视点较近的面， 时间来不及的话选择总平的西南或东南方向绘制更为方便。

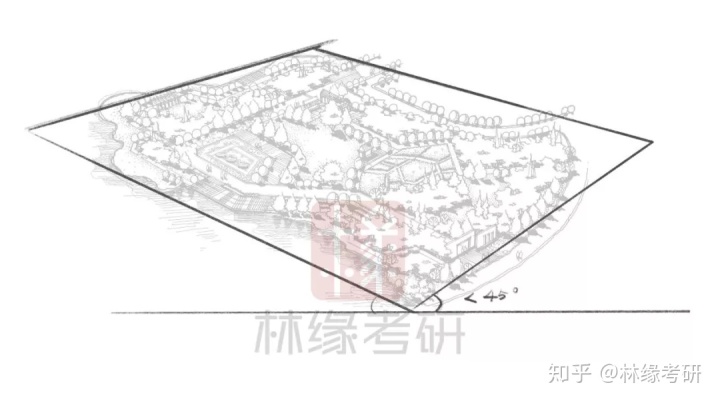

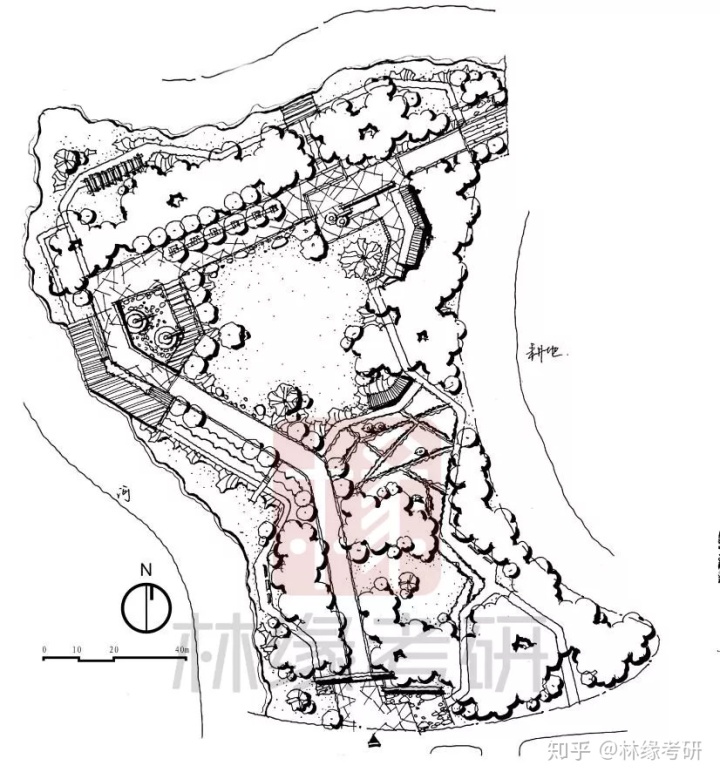

将红线范围补齐成矩形拓出场地的红线外框（以下图总平为例进行鸟瞰绘制）。
外框时应注意底边两条线与水平线的夹角角度以不大于45度为佳，绘制好矩形框后再在其基础上抠出红线形状。

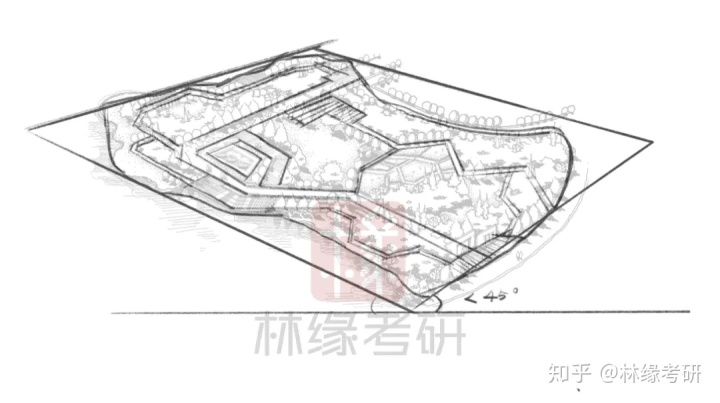

B.绘出主要的路网结构与空间关系
先不着急起稿各类元素而是找出主要的骨架关系，这样更有利于把控场地整体空间结构。
C.完成细部表达
绘制时遵循近大远小、近实远虚的透视关系，从近处往远处绘制，同时注意图面的明暗关系
02 鸟瞰图绘制小tips
1）如透视关系把控不准，可选择在 打框时绘制辅助网格线 帮助找准空间透视关系；
2）注意上完墨线后不要忘了 场地外环境的表达；
3）通过加入 人物的刻画 能更好地表达场地场景感同时作为尺度参考的标准。
今天拉哥的干货大放送就到这里咯，敲黑板，让我康康是哪位小同学收藏了但却不练习？！
抓小图得分从现在做起，从本张快题开始，一起应用起来~
