技嘉在今年年初与G2 Esports合作推出了一款Z390 AORUS MASTER G2 Edition主板,许多电竞迷应该都听说过G2 Esports电竞俱乐部,它是一家欧洲电竞豪门,在电竞领域占着举足轻重的地位,现在技嘉延续与G2 Esports团队联名合作的成功经验,推出新一代的Z490 AORUS ULTRA G2主板。


Z490 AORUS ULTRA G2的包装就和技嘉其他的AORUS系列主板大不一样,用了更为厚实的硬纸片外包装,上面还有个握把,而且外观设计上也充满了G2战队的元素,里面还送了G2的周边,和普通的Z490 AORUS ULTRA主板最大的区别就是多送了一个ESSential USB DAC,音效由G2战队CS:GO传奇KennyS亲自调试,能提供准确和反应灵敏的环绕声。


技嘉Z490 AROUS ULTRA G2主板介绍

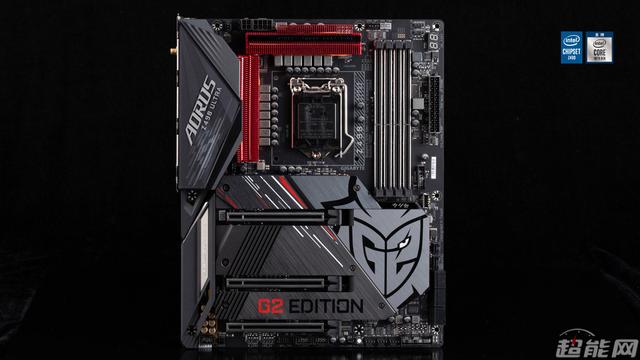

Z490 AROUS ULTRA本身就是技嘉的高端Z490主板,而Z490 AROUS ULTRA G2的大体规格和它差不多,只是在外观换上了G2战队的元素,它是一款标准的ATX规格主板,CPU供电散热器换上的鲜艳的红色,PCH散热器上画了G2战队的Logo,M.2散热片上还有鲜明的G2 EDITION字样。

主板采用12相数字供电,内存和PCI-E插槽都有钢铁护甲保护提高强度,此外主板是支持PCI-E 4.0的,只不过这还得CPU支持才行。


主板采用6层PCB设计

内存接口

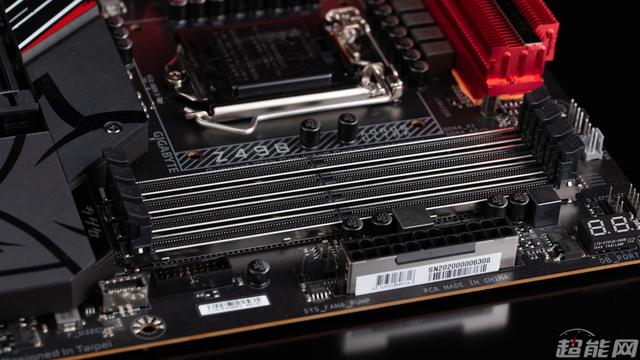

主板配备4根内存插槽,有钢铁护甲加固,采用了内存独立式布线、SMT内存插槽等设计,可以有效降低电磁干扰,大幅提升主板的内存超频能力 ,技嘉Z490 AROUS ULTRA G2可支持5000MHz+的高频内存。

PCI-E插槽

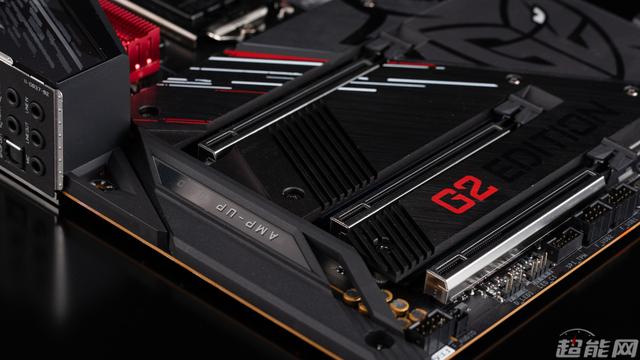

主板上有三个PCI-E x16接口,全部都有钢铁护甲保护,上面的两个是由CPU提供的,可工作在PCI-E 3.0 x16或x8+x8模式,技嘉表示他们在设计Z490主板时就用上了PCI-E 4.0的用料,布线、时钟发生器与带宽控制芯片都是符合PCI-E 4.0规范的,所有CPU直连的PCI-E接口都可以支持PCI-E 4.0,但需要CPU的支持,第三个是由PCH提供的PCI-E 3.0 x4,没有提供PCI-E 3.0 x1接口可能对部分用户来说会有点麻烦,三个M.2接口都藏在M.2散热器下面,M.2散热器的面积相当大,基本覆盖了主板的下半部分。

存储接口

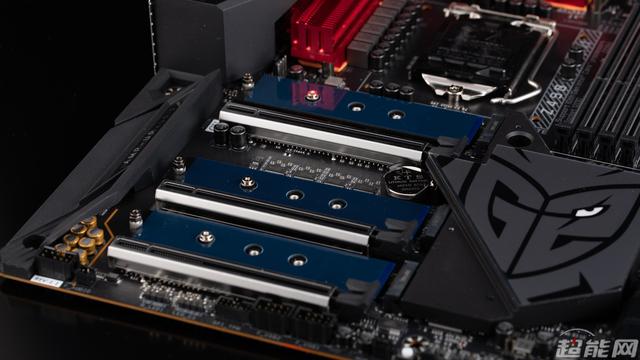

卸下散热器之后主板的样子,三个M.2接口都最大支持M.2 22110,全部都由PCH提供,都支持PCI-E 3.0 x4,第一根不支持SATA SSD,另外两根都支持,此外这主板准备的M.2散热片是双层的,因为部分SSD的背面也是有闪存和缓存芯片的,普通的M.2散热片只能照顾到正面的芯片,现在Z490 AROUS ULTRA G2主板就能照顾到SSD两面的芯片了。

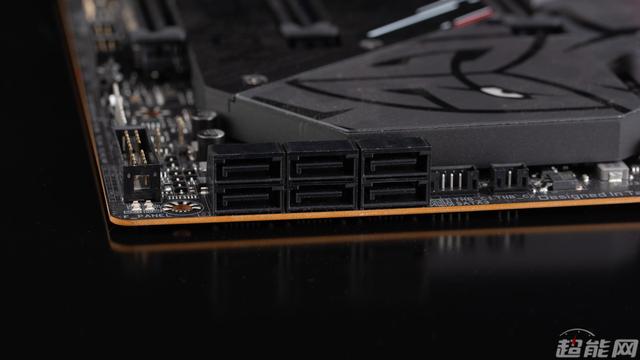

主板提供6个SATA 6Gbps接口,均是由PCH所提供的

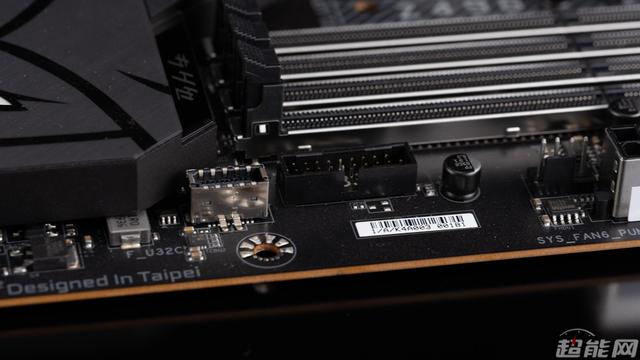

主板提供一个前置USB 3.2 Gen 2 Type-C扩展接口和一组USB 3.2 Gen 1扩展针脚,USB 2.0扩展针脚则有两组,位于主板底部。

背部I/O接口

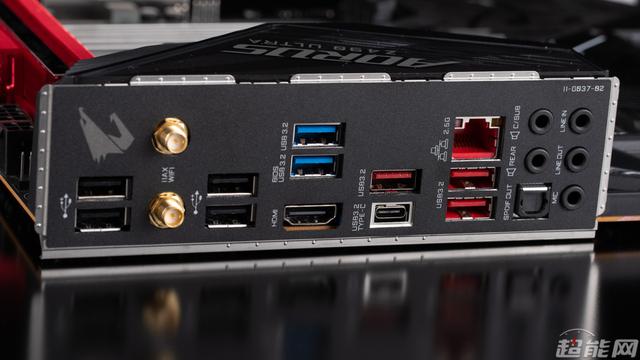

技嘉Z490主板全线都配备一体式后窗I/O装甲,不会再出现装机时装好主板后才发现忘记装挡板的蠢事,Z490 AROUS ULTRA G2主板提供了4个USB 2.0,蓝色的两个是USB 3.2 Gen 1,红色的三个是USB 3.2 Gen 2,那个Type-C接口也是USB 3.2 Gen 2的,视频输出接口只有一个HDMI,音频输出接口有5个3.5mm和一个SPDIF输出口,Z490主板的网络设备大多都进行了升级,这款主板提供了WiFi 6无线和2.5G有线网络,用的都是Intel的方案。

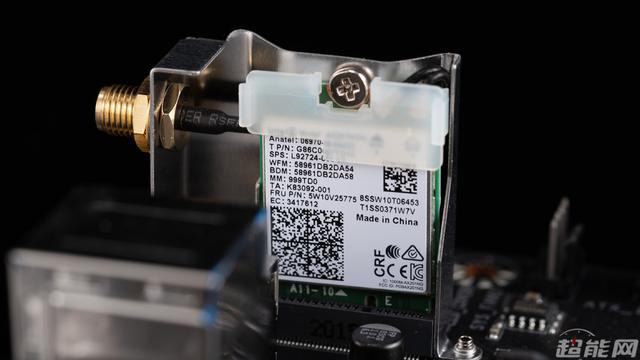

Intel Wi-Fi 6 AX201无线网卡

主板其他细节与拆解

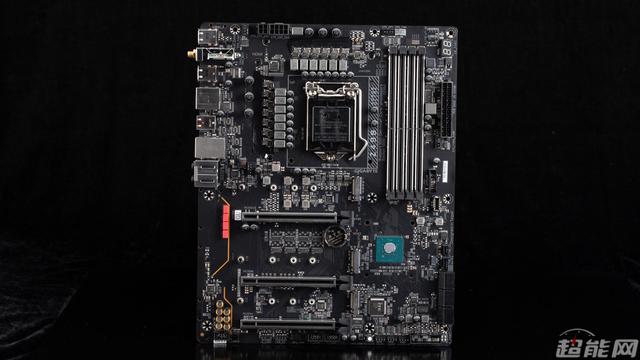

去掉全部散热器后的主板PCB,可点击放大

12+1相数字供电

主板采用第二代堆栈式鳍片散热器,新的设计有一个特殊的二级结构,使流经鳍片的气流可以从鳍片的前缘进入,然后由其他百叶窗和鳍片引导,这种设计可以极大的提高热量传输性能,并配备更粗的8mm直径直触式热管强化供电散热,采用新的制造工艺,缩小热管与散热器之间的间隙,大大的提高了热传输效率。

技嘉Z490 AROUS ULTRA G2主板采用12相数字供电,采用60A供电晶体管用料,PWM主控是ISL69269,它是一颗可控制12相电路的PWM主控,CPU核心的12相供电全部都是由它控制的,也就是这是原生直连的12相供电,每相供电配备一个SiC620A DrMOS,单颗最大输出60A电流,1相核显供电的用料也和CPU核心供电相同,而它的控制器则是RAA229001,这颗8相的PWM控制器还控制着CPU IO和SA供电。

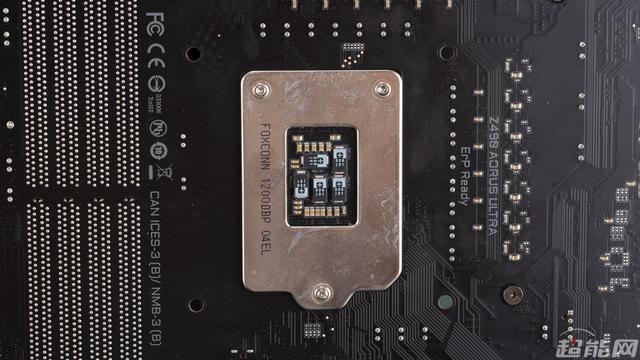

CPU插座背面除了常见的MLCC陶瓷电容外,还有几颗钽电容

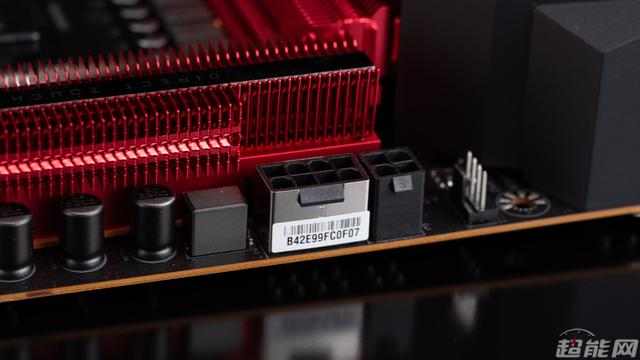

4+8pin的CPU供电接口,采用导电性更好的实心针脚,8pin口上面有包裹金属屏蔽,确保供电安全

高保真音频解决方案

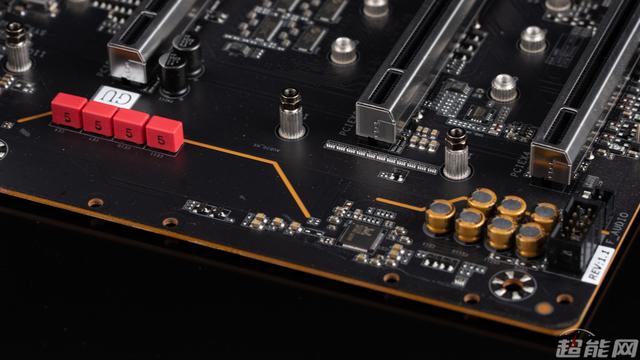

音频电路位于主板左下角独立,不仅使主板音效更为纯净,还有效强化主板外观,使整个电脑看起来更炫酷。主板使用Realtek ALC1220-VB音效芯片,支持环绕声和DSD,提供120dB 高信噪比,并集成 Smart Headphone Amp技术,可自动检测耳机的阻抗值。避免音量过低或失真,甚至爆音或輸出功率过大导致耳机损毁等情況的产生。新一代的 VB 系列音频控制芯片,前置/后窗麦克风信噪比SNR可高达110 / 114dB,让您的声音充满活力,并配备高品质音频电容和WIMA电容,提供一流的音频体验。

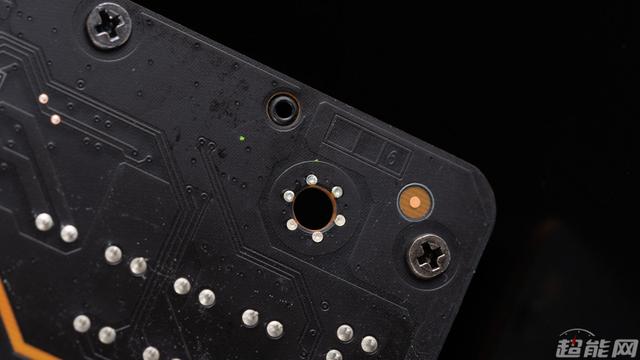

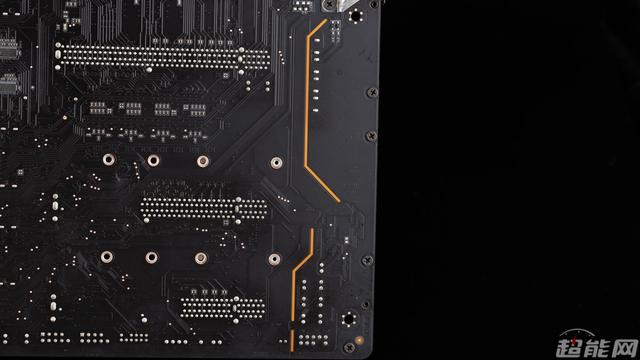

从背面看能更清楚的看到屏蔽线

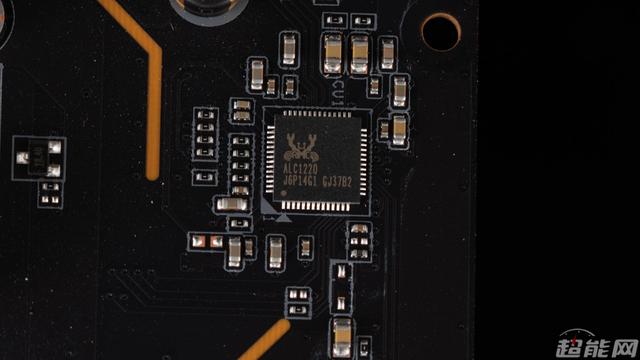

Realtek ALC1220-VB声卡

Q-Flash Plus

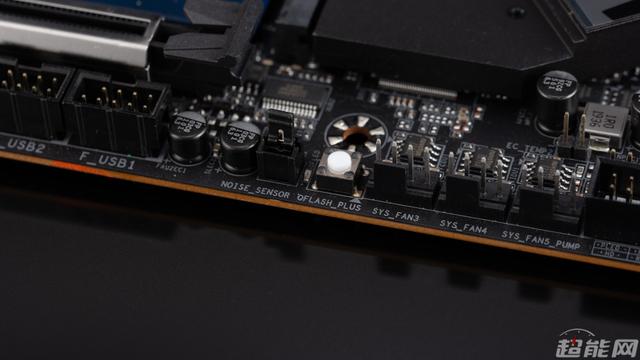

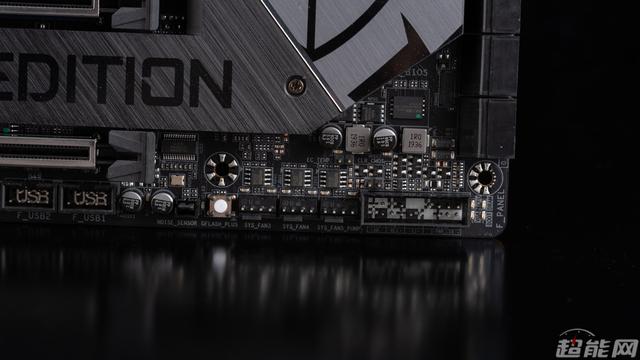

技嘉全线Z490主板都支持Q-Flash Plus功能,主板底部这个专用按键配合背板I/O那个对应的USB接口就可以实现在不安装CPU内存的情况下进行BIOS更新。 有了它你再也不怕更新BIOS时出错导致主板变砖了,玩家只需要把BIOS文件改名成GIGABYTE.bin放到U盘里面,然后查到主板上对应的USB接口并按下Q-Flash Plus键,主板就会自动的把BIOS文件刷写到BIOS里面。以前这技术只存在于高端主板上,现在技嘉把它下放至全线Z490主板上,用户刷BIOS时可以多一个救援手段。

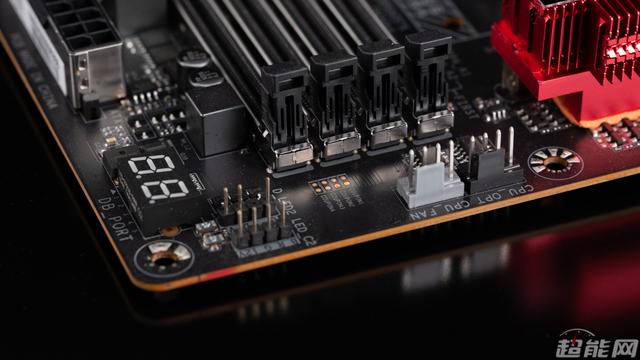

主板右下角有简易DeBug LED,可以快速的找到故障原因所在,而传统的Debug灯则在内存插旁边,那个可以看到故障的具体原因,但需要查看错误代码,用起来没那么方便。

技嘉Z490 AROUS ULTRA G2专属配件

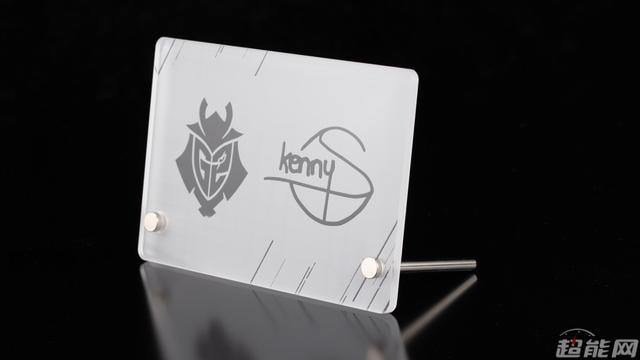

既然这款主板是G2战队的联名款,肯定就会送相关的周边,在盒子里面就找到了一块亚克力摆件张感谢函,上面有G2战队CS:GO分部狙神KennyS的签名与G2战队的Logo。


这块亚克力摆件是带有支架的,可以立在桌子上

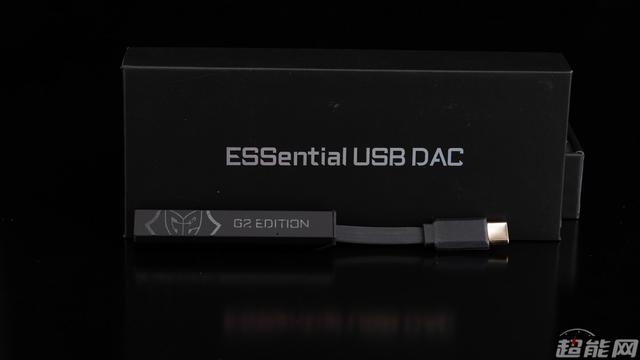

要说Z490 AORUS ULTRA G2和普通版的Z490 AORUS ULTRA有啥不同的话就是它配送这个Type C接口ESSential USB DAC了,因为G2 Esport团队对音效这个部分特别重视,通过内建ESS SABRE HiFi ES9280C PRO高阶音效转换芯片,只要将耳机接在连让系统的ESSential USB DAC,便可以直接享受USB数字原音直接转换为3.5mm音源输出。加上原本主板便采用的ALC1220-VB高讯噪比音效芯片及搭配WIMA FKP2录音室等级的电容设计,提供的音效,不管耳麦接在ESSential USB DAC或后方IO接头可提供专业录音室等级的音质效果,获得更具沉浸效果的音效体验。

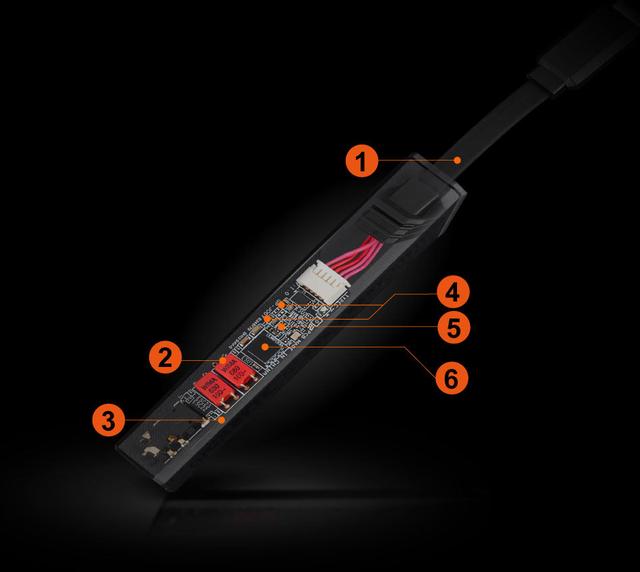

这是技嘉官方给出的ESSential USB DAC内部结构,6就是ESS SABER ES9280CPRO DAC芯片,2是WIMA音频电容,PCB采用左右声道分离布线,可用于PC和安卓设备的USB Type-C口,听上去的感觉就是低频部分被明显强化了,高频部分尖锐的声音也有强化,确实非常适合游戏用来听声定位,听歌的话看个人爱好吧。

主板灯光展示

技嘉Z490 AROUS ULTRA G2主板自带的灯光是比较少的,只有I/O装甲上和PCH上是有RGB灯的, 灯光面积虽少,但PCH散热器上的灯挺特别的,整合在G2战队Logo的眼睛上。


不过主板给外接RGB灯光设备留足了准备,主板右上角和底部都留了一组12V RGB和5V ARGB灯光接口,一共4个灯带口足够各种RGB设备扩展,灯光效果可通过配套的RGB Fusion软件来控制,还可以通过该软件同步技嘉的显卡、内存、散热器和各种外设的灯效。

主板BIOS介绍

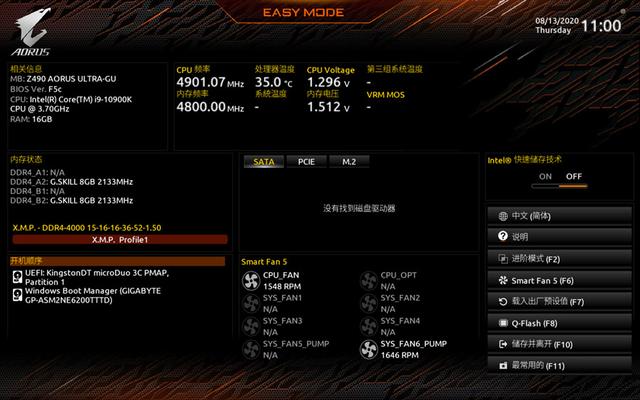

现在图形化的BIOS方便了我们的使用。技嘉Z490 AROUS ULTRA G2主板的BIOS拥有简易模式及高级模式,方便玩家做简单或复杂的设置。

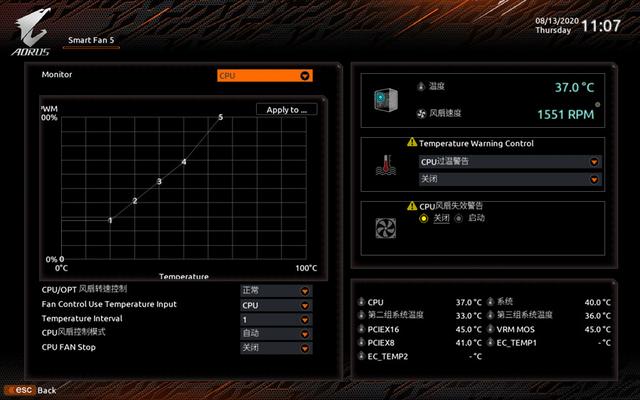

Smart Fan 5这里除了可以看到各个风扇的PWM设置之外还能看到主板各个温度传感器的数据

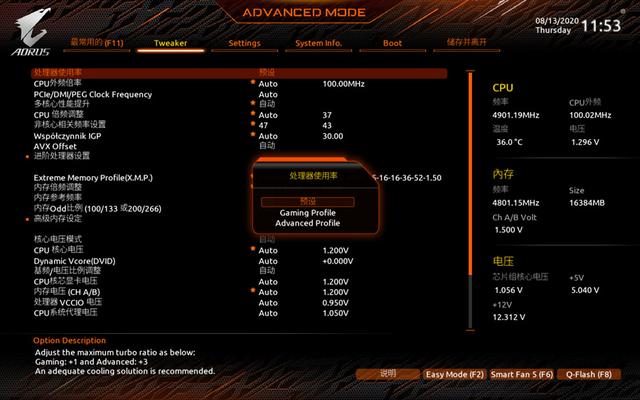

Tweaker菜单下的处理器使用率其实就是主板的自动超频功能,预设就是主板默认设置,Gaming Profile可以把CPU的最大睿频频率加100MHz,而Advanced Profile则可以把最大睿频频率加300MHz,当然开这些得有个好的散热器才行。

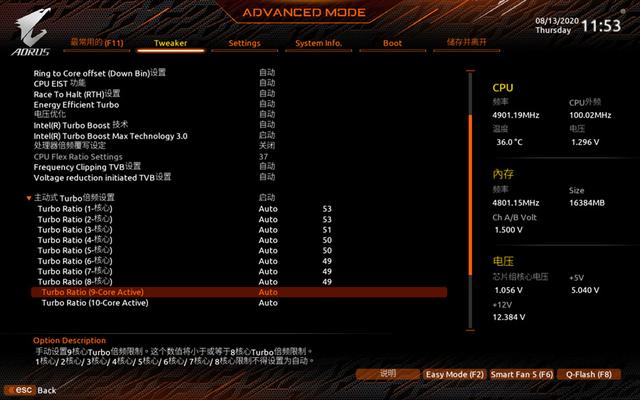

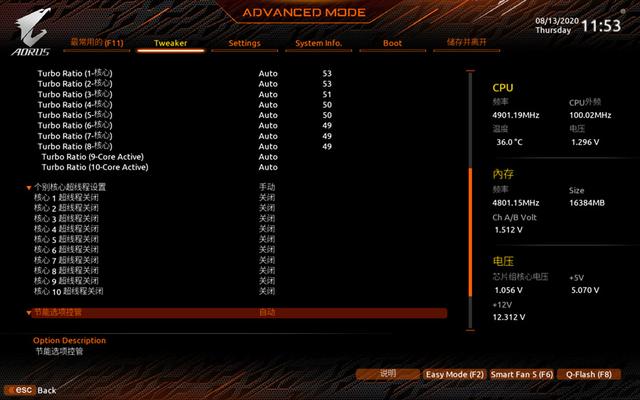

默认设置下,主板单/双核睿频能到5.3GHz,三核睿频5.1GHz,四/五核睿频5.0GHz,全核睿频4.9GHz


第十代酷睿的新特性就是可以对单独核心的超线程进行开关,这样就可以诞生更多奇怪的核心/线程组合

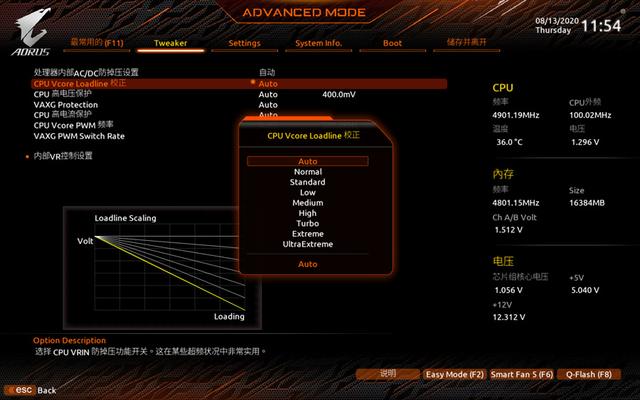

CPU Vcore Loadline校正藏得比较深,在Tweaker菜单=》高级电压设定=》处理器/VRM设置子菜单下,一般来说超频时设置Medium或者High就好了,更高的会帮你自动加电压的。

超频测试

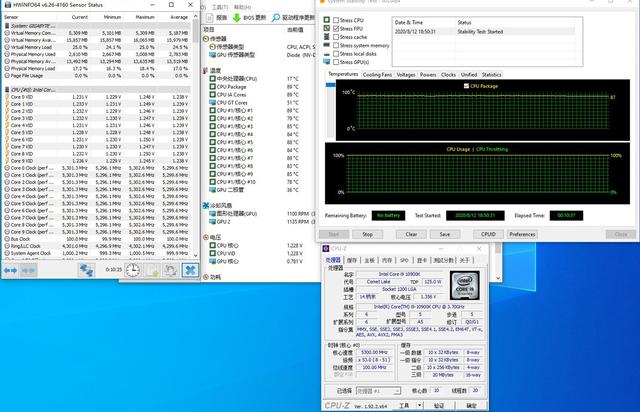

这次拿了一颗体质比较好的Core i9-10900K,所以能够超到更高的频率,这颗是能稳定到5.3GHz的,在BIOS里面把CPU核心电压设置成1.25V,防掉压设置Medium就能把Core i9-10900K稳定的超到全核5.3GHz,并通过AIDA 64 FPU烤机测试,CPU的温度限制是被我提升到115℃的了,但CPU的温度其实也不高。

另外我们拿了芝奇皇家戟DDR4-4000 CL15套装来测试这主板的内存超频能力,开始的时候只超到4600MHz,时序17-18-18-42,后来发现跑4800MHz时序18-20-20-44的也能跑AIDA64的内存与缓存测试的,Z490 AORUS ULTRA G2主板的内存超频能力还是很强的。

有实力的强者

Z490 AORUS ULTRA G2自身的规格是相当之不错的,主板的用料还是相当不错的,技嘉这次在供电上下了不少功夫,12+1相直出CPU供电,每相采用60A的Mosfet,是相当之高级的用料,新一代堆栈式鳍片散热器可给供电Mosfet提供较好的散热效果,这样面对十核的第十代酷睿处理器也可以提供稳定的供电与良好的超频能力。

此外主板还为未来的第11代酷睿Rocket Lake处理器留了一手,因为下代Intel桌面处理器要换架构,PCI-E也升级到了4.0,所以,技嘉的Z490主板的布线和用料是已经支持PCI-E 4.0的了,为新一代处理器做好充分准备。网络功能也得到了强化,Z490 AROUS ULTRA G2配备了Intel的2.5G有线网卡和Intel WiFi 6无线网卡,提早对新世代网络做了支持,Z490这次对有线和无线网络的升级能有效促进家用路由器的更新换代。

作为一款与G2战队联名的产品,所以也送了不少相关的赠品,最重要的莫过于那个由KennyS亲自调试的ESSential USB DAC,可提供准确和反应灵敏的环绕声,当然了这些联名产品价格偏贵是常态,Z490 AORUS ULTRA G2的售价是4298元,比Z490 AORUS ULTRA高出许多,如果你是G2战队的死忠的话倒是可以考虑。
