-----我爱音频网拆解报告第249篇-----
HECATE是EDIFIER漫步者旗下电竞品牌，品牌产品造型设计科技炫酷，追求声音的低延迟，旨在提升游戏影音体验，同时注重舒适的佩戴体验，专为游戏玩家量身打造。近期，漫步者又发布了GM4真无线蓝牙游戏耳机，主打游戏音效及游戏模式下的低延迟。为了一窥耳机内部详情，我爱音频网对漫步者GM4进行了拆解，大伙儿都来瞧瞧。
此前我爱音频网拆解过漫步者TWS1、漫步者TWS2、漫步者TWS3、漫步者 TWS5、漫步者TWS7、漫步者LolliPods真无线耳机、漫步者HECATE GM6、漫步者W860NB主动降噪头戴蓝牙耳机。
一、漫步者GM4真无线蓝牙游戏耳机开箱
包装正面，左上角是HECATE品牌Logo，右上角是蓝牙图标，左下角是醒目的产品型号GM4，型号下方是用小字体印刷的真无线蓝牙游戏耳机，右下角游戏图标强调了这款耳机的游戏属性。中部的效果图着重展示耳机背板的游戏灯效。

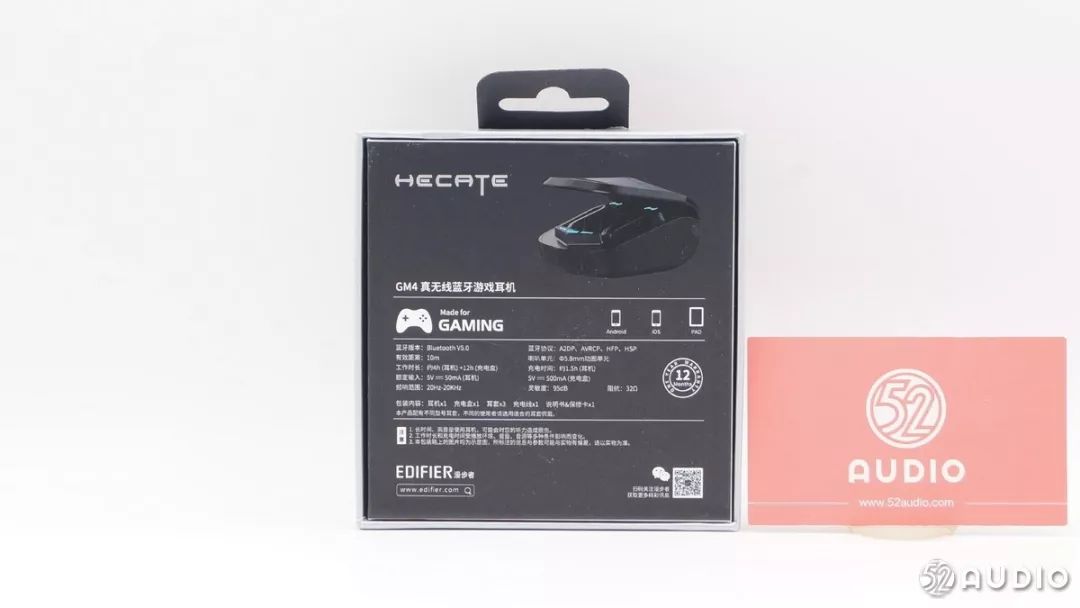

包装背面，耳机充电盒效果图位于上方，中部是Made for GAMING，兼容Android，iOS，iPad的图标及产品的参数，下方是一些注意事项的信息。
包装侧面，低延时，IPX5防水，游戏模式图标。

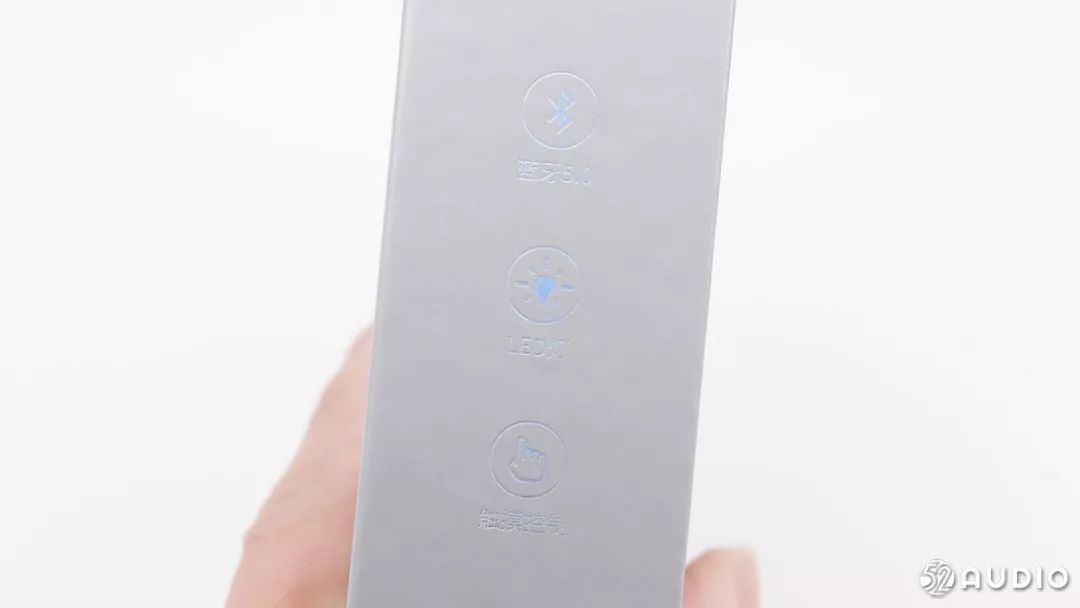

包装另一侧面，蓝牙5.0，LED灯，触摸控制图标。

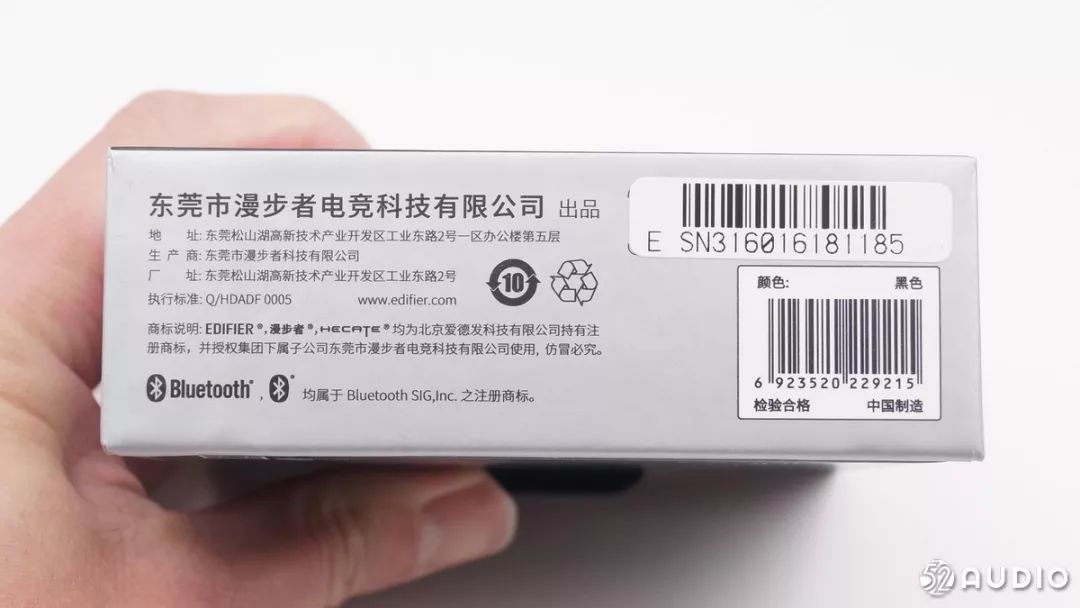

包装底部，产品生产信息，生厂商：东莞市漫步者科技有限公司，中国制造。

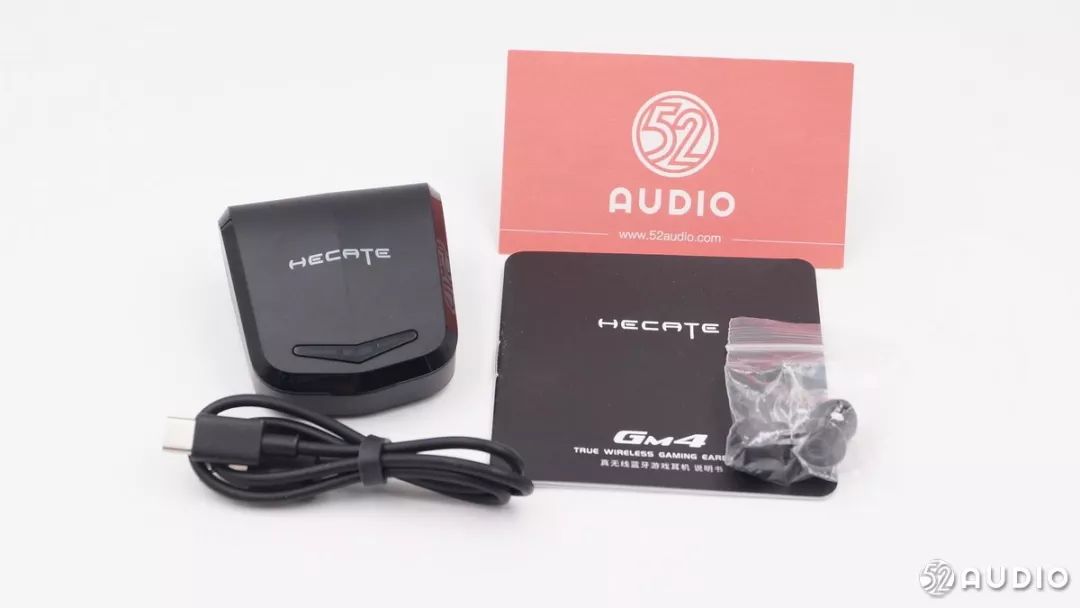

包装清单：耳机本体(含充电盒)，充电线，额外两副硅胶耳塞，使用说明书。

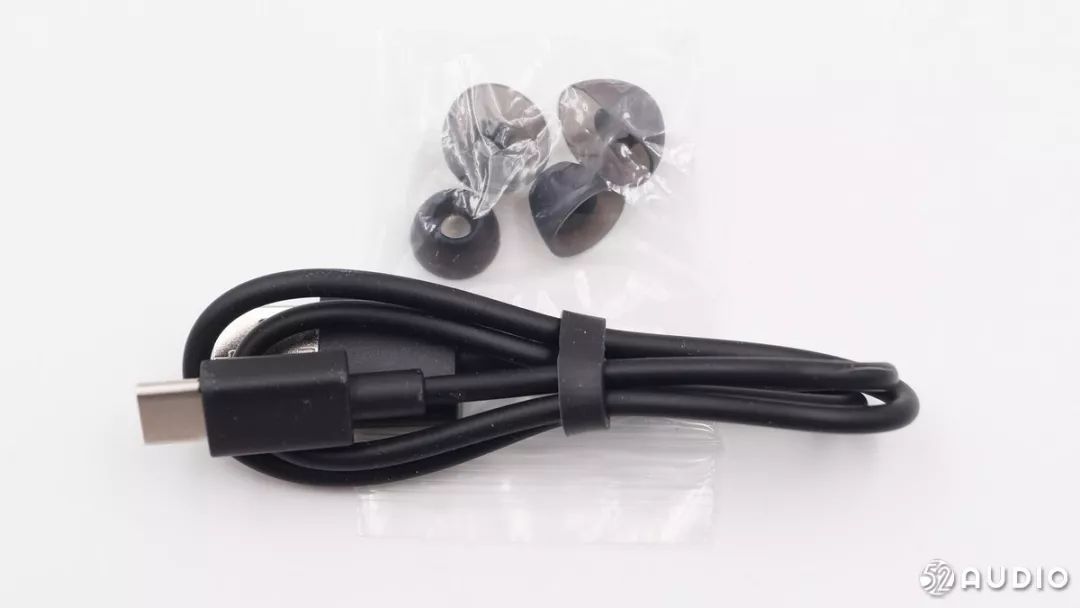

USB-A to USB Type-C充电线及额外硅胶耳塞特写。

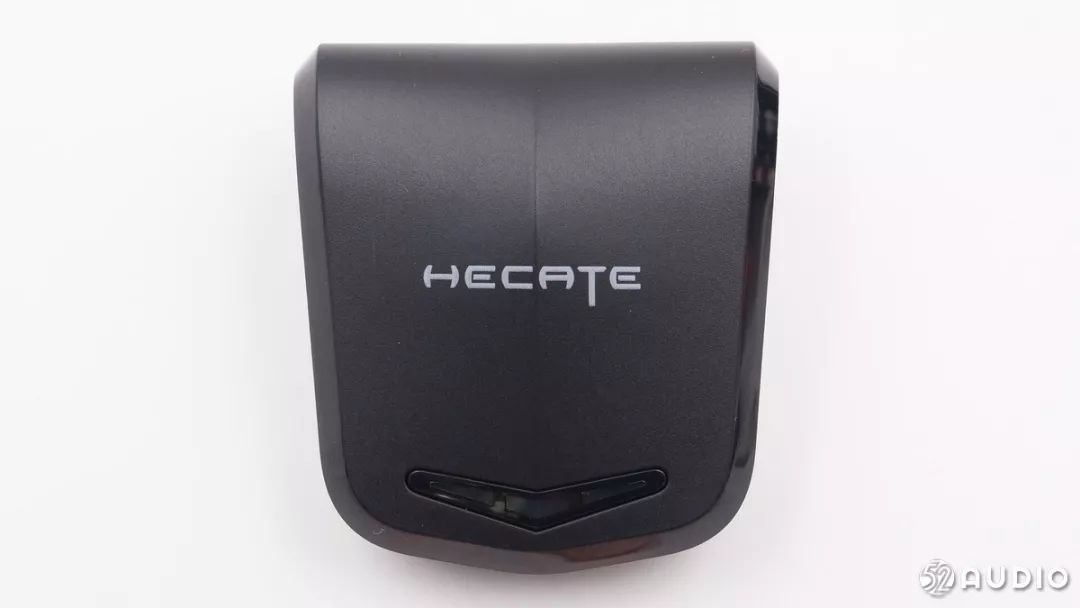

充电盒顶部特写。上面印有HECATE品牌Logo。

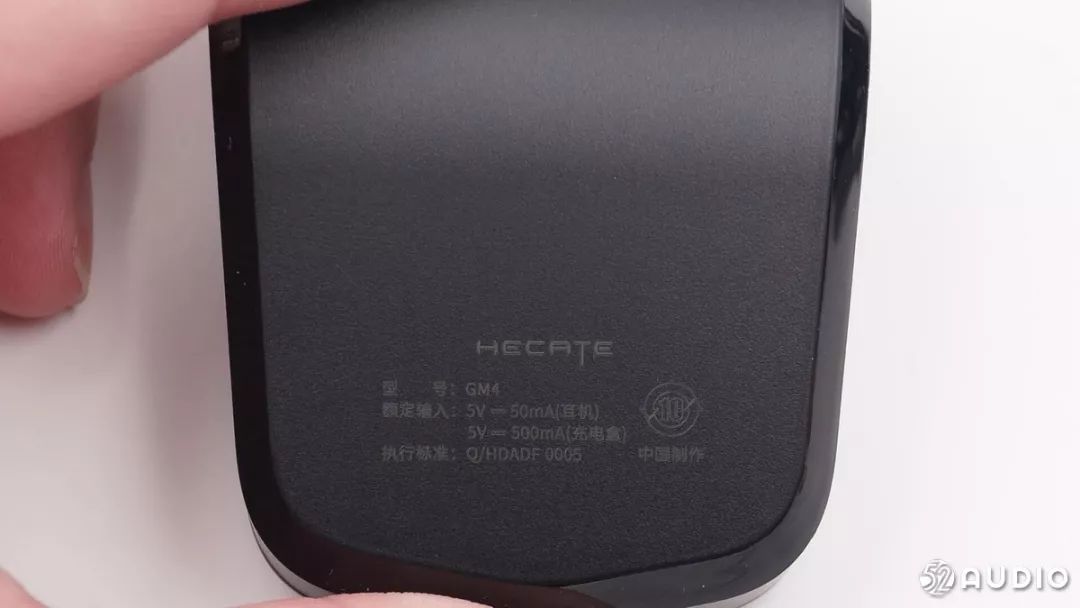

充电盒底部信息特写。型号：GM4，额定输入：5V⎓50mA(耳机)，5V⎓500mA(充电盒)。

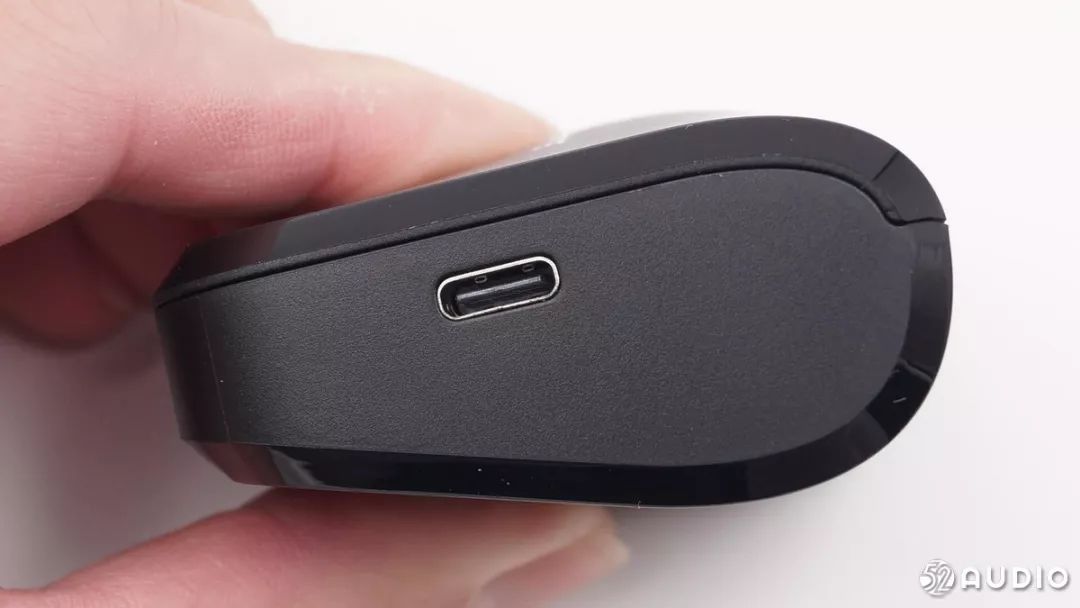

充电盒侧面的USB Type-C充电接口特写。
这是充电盒外壳的LED灯效开窗。

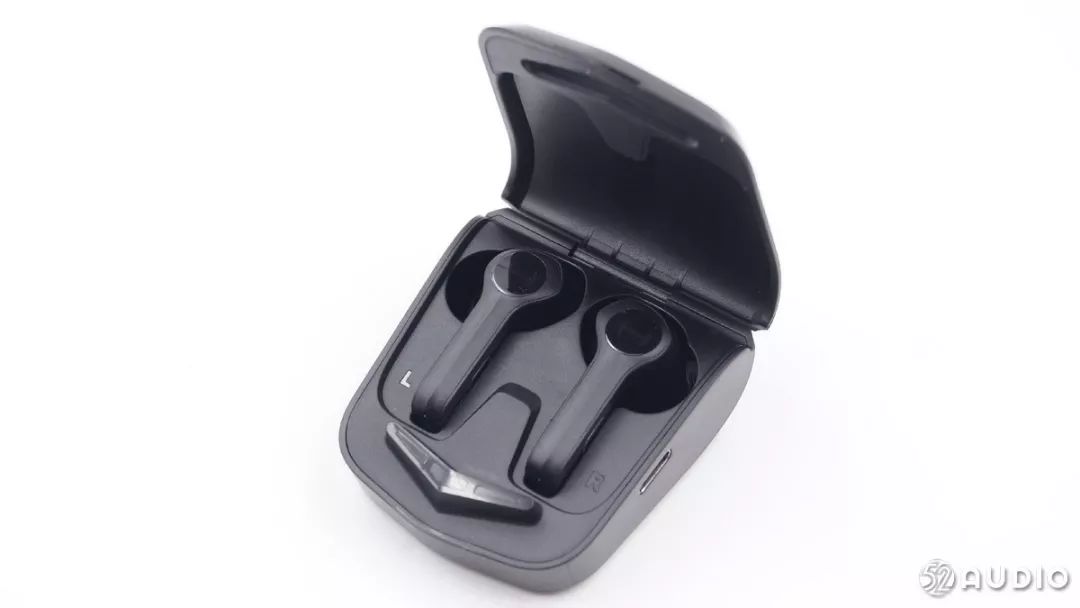

充电盒开盖特写。

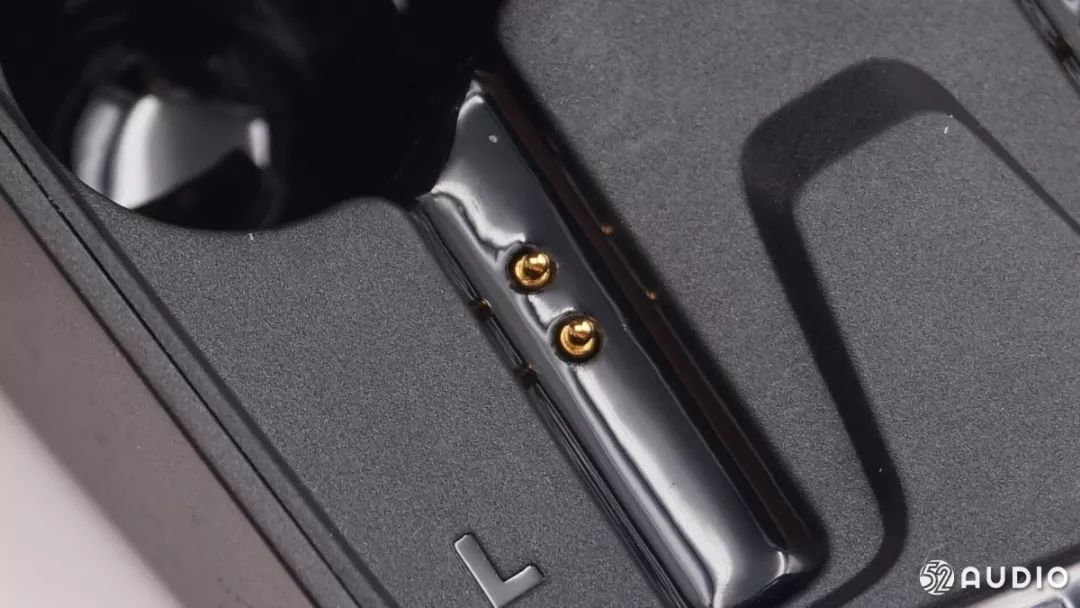

充电盒耳机座仓充电顶针特写。
我爱音频网采用POWER-Z KM001C对漫步者GM4真无线蓝牙游戏耳机进行有线充电测试，充电电压：5.068V，充电电流：0.262A。

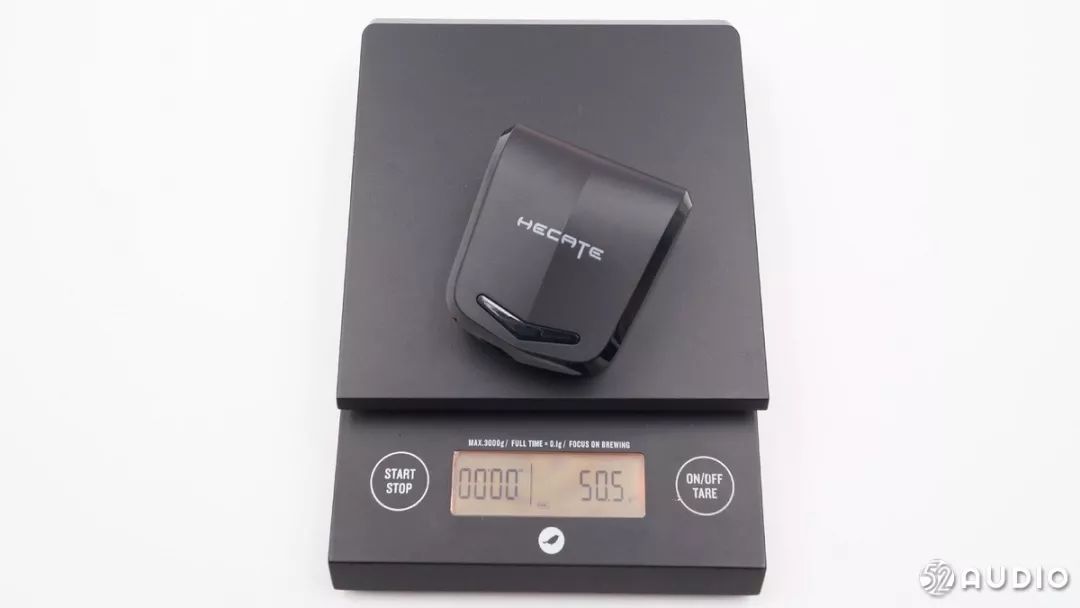

左右耳机+充电盒重量：50.5g。

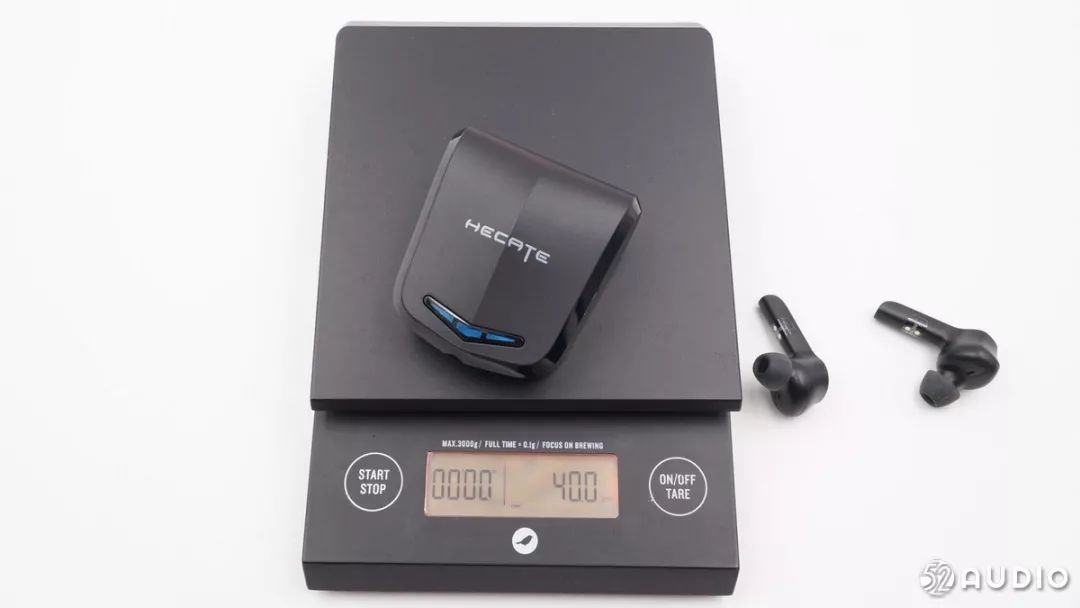

充电盒重量：40g。

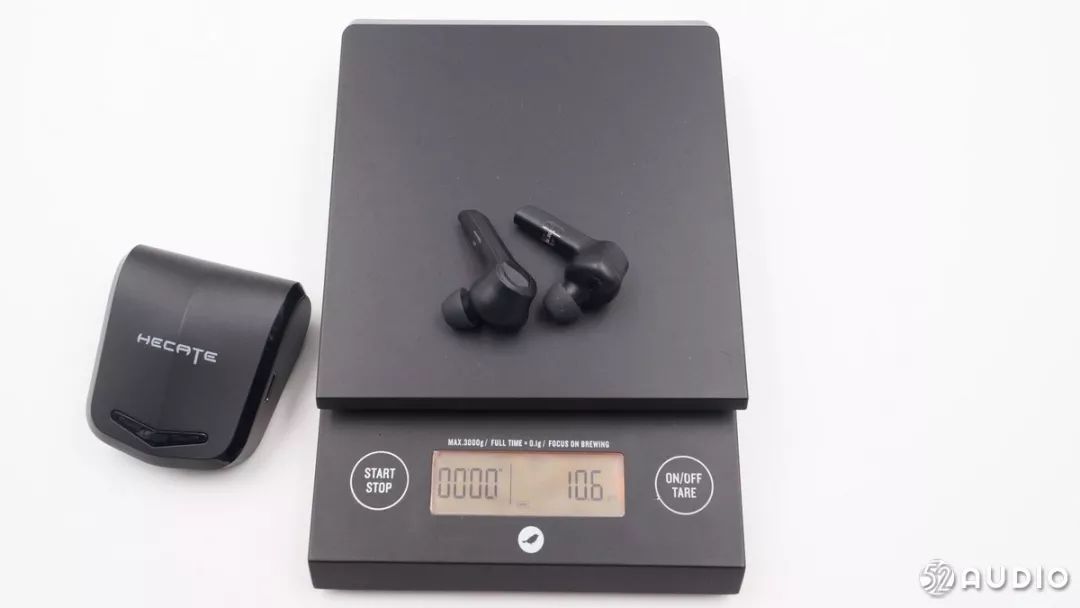

左右耳机重量：10.6g。
二、漫步者GM4真无线蓝牙游戏耳机拆解

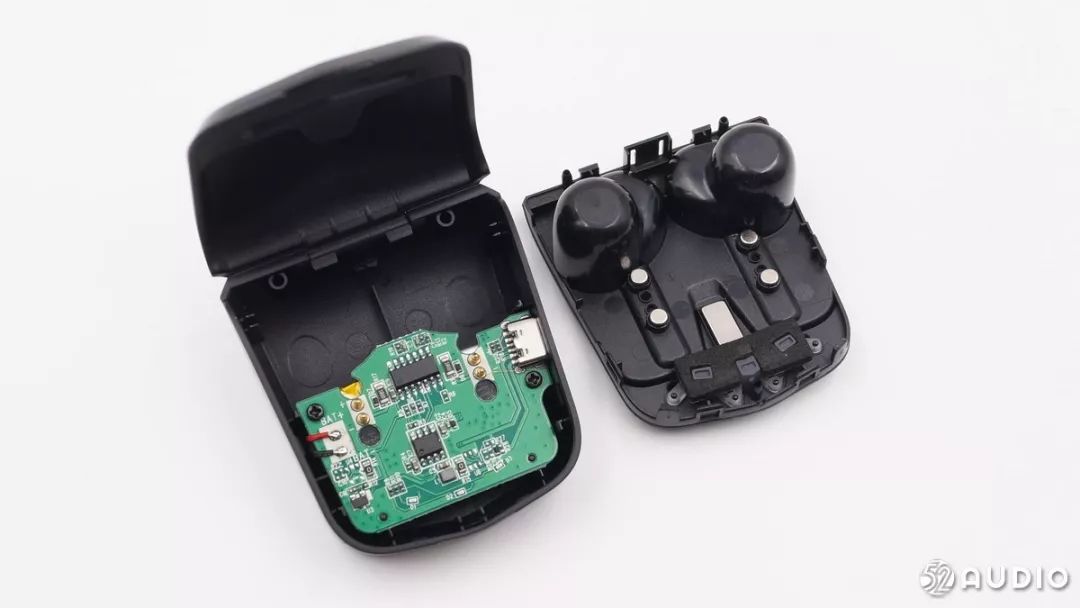

耳机充电盒拼装结构特写。
座仓内侧有耳机定位磁铁，盒盖闭合磁铁，还有LED柔光罩，黑色遮光海绵。

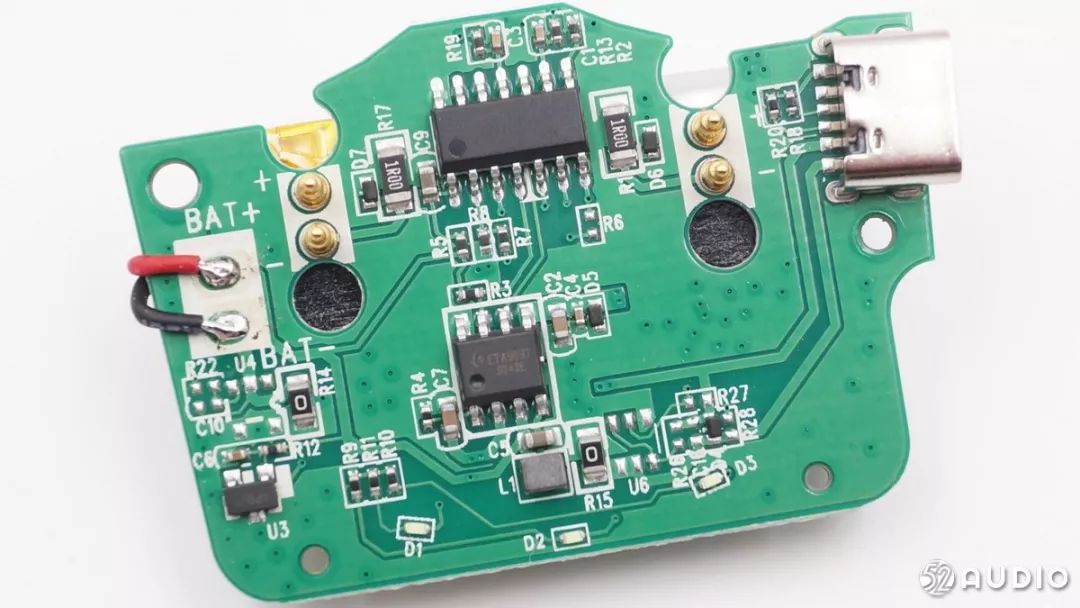

充电盒主板正面特写。
充电盒主板背面紧贴锂电池，电池表面有一块缓冲海绵。

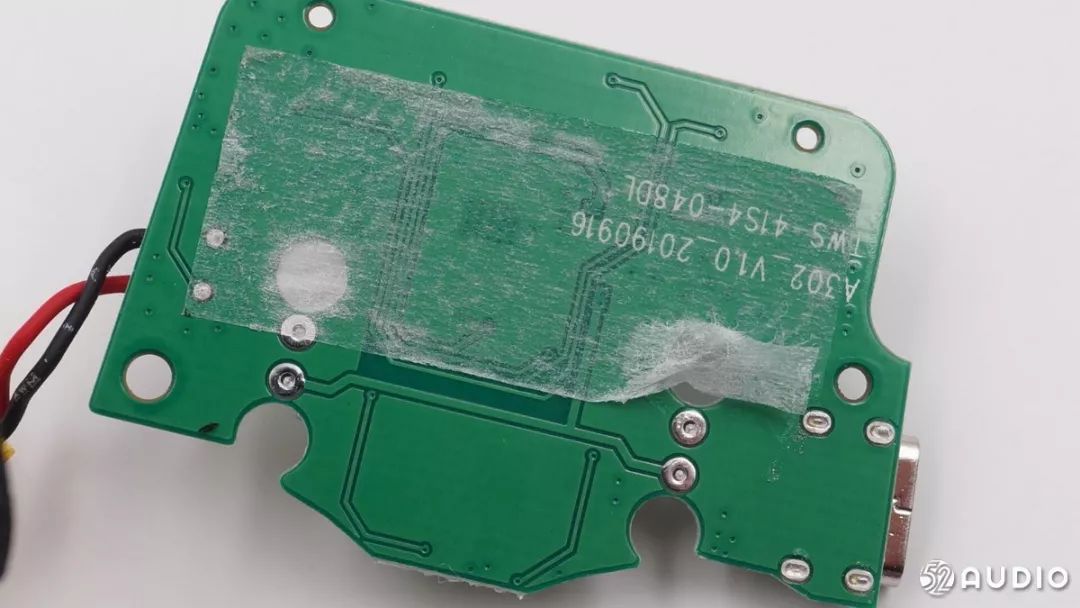

分离用双面胶粘附在主板背面的锂电池。充电盒主板背面特写。

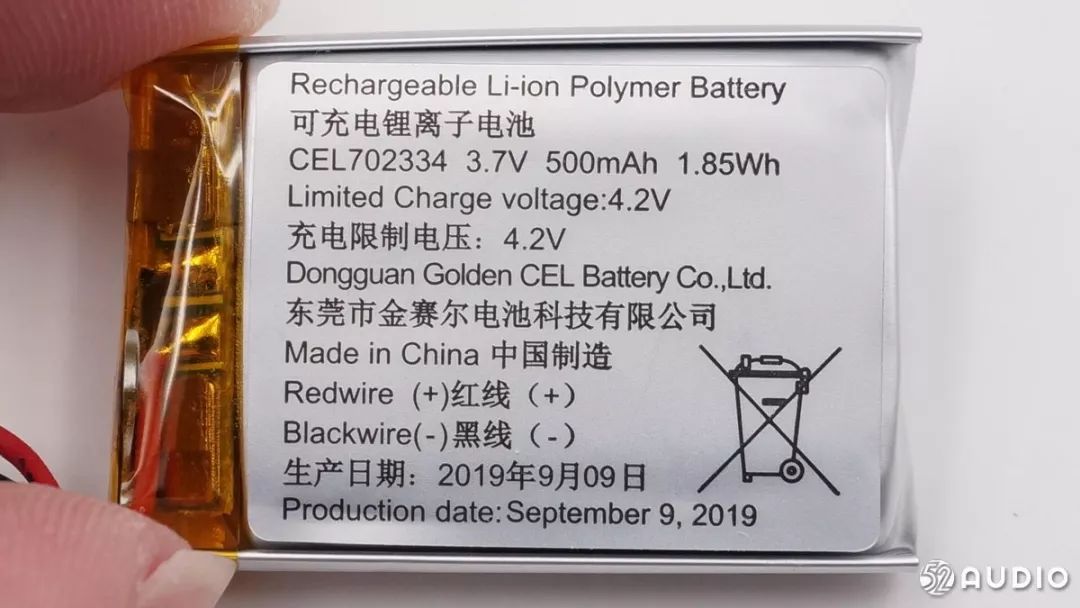

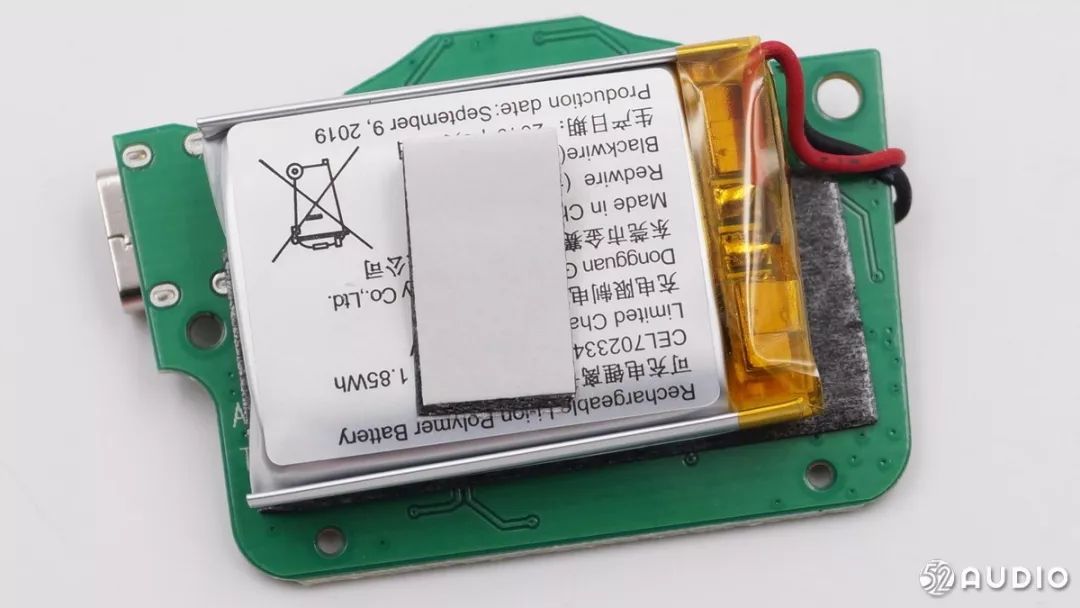

可充电锂离子电池信息，型号：CEL金赛尔702334，电压：3.7V，容量：500mAh/1.85Wh。中国制造，生产日期：2019年9月9日。

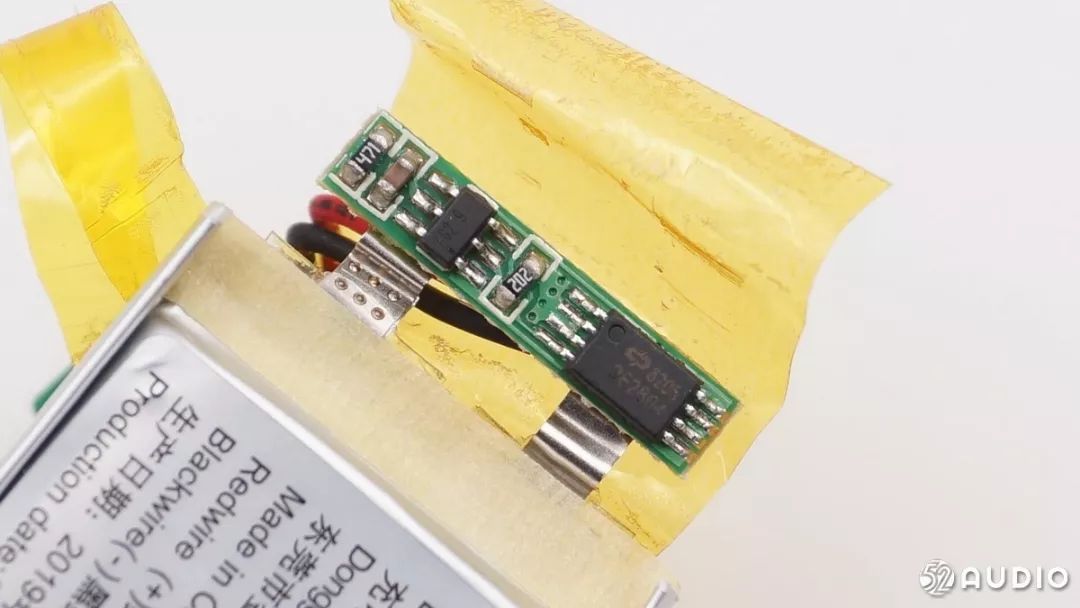

锂电池保护电路特写。

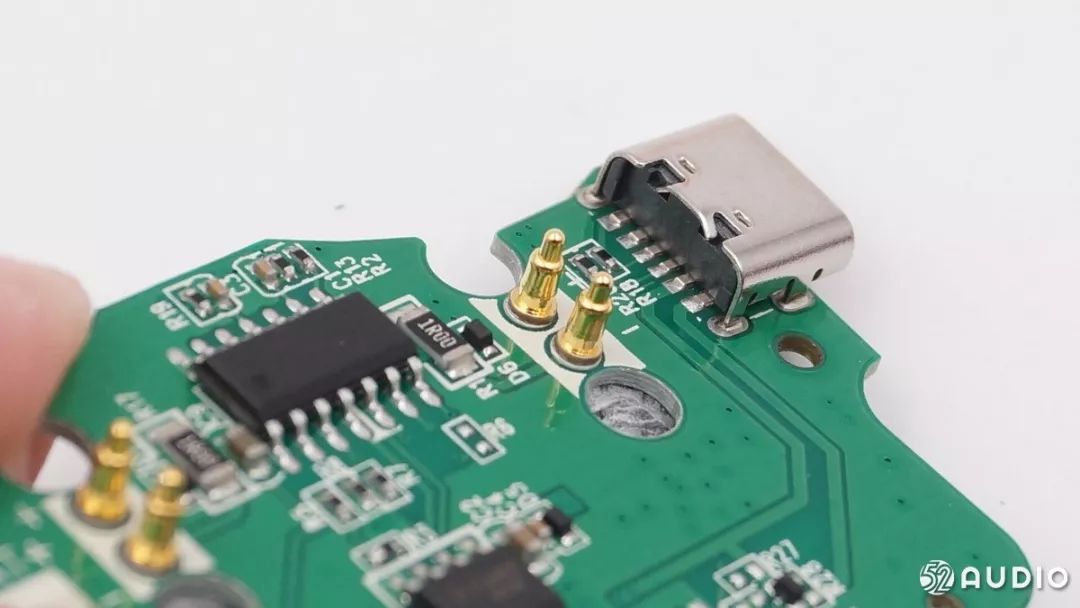

充电盒主板充电顶针特写。

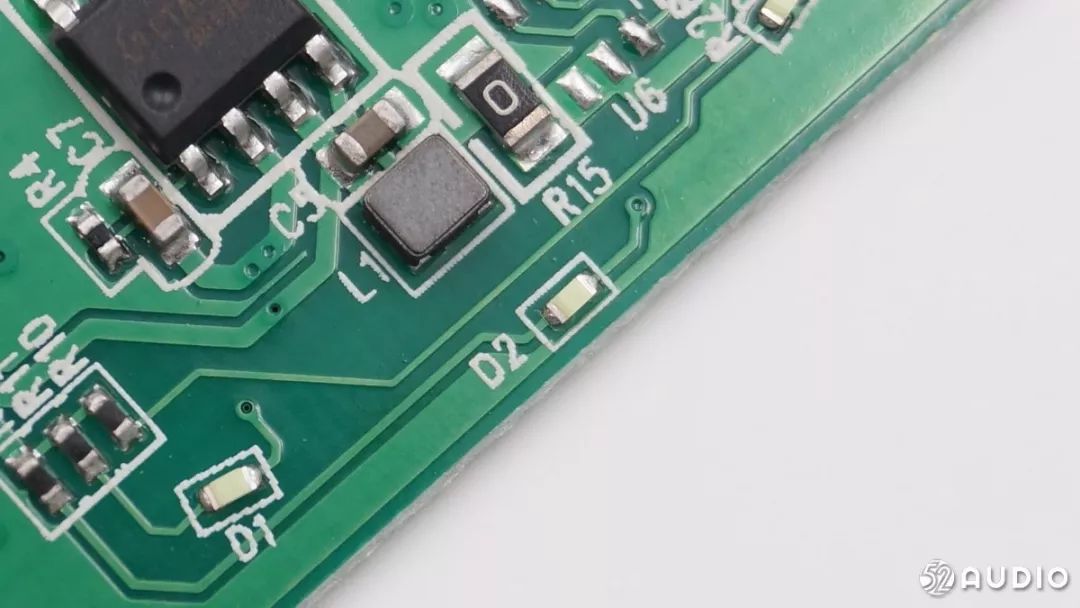

充电盒主板LED特写，主板一共有三颗LED。
这颗IC为展嵘电子开发的一款带12bit ADC的8位CMOS单芯片RISC MCU，型号为CR282，内置2K x 16位OTP程序存储器，104字节SRAM。

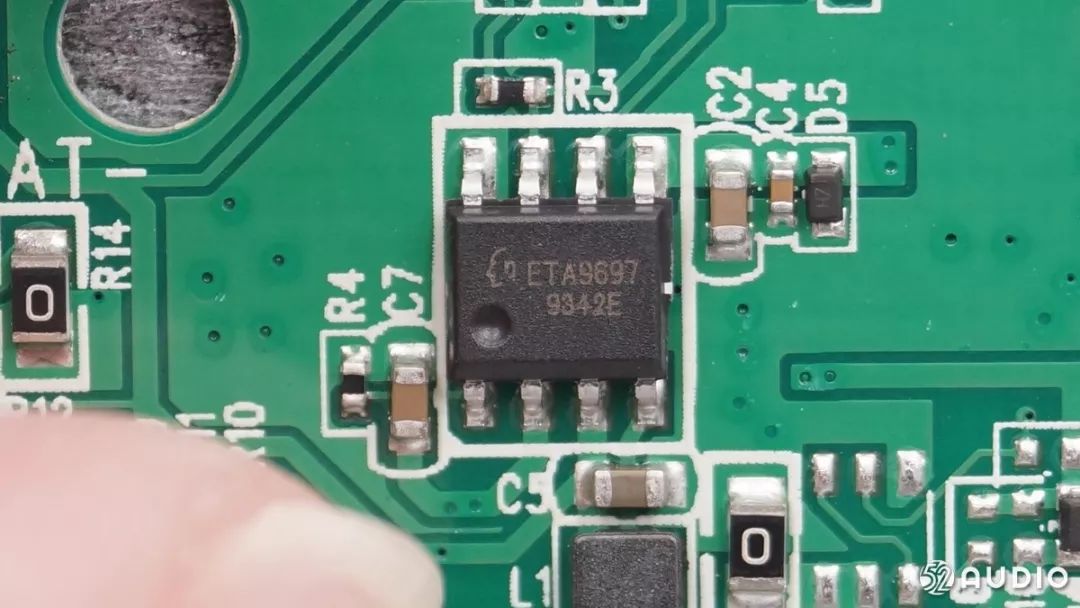

钰泰ETA9697蓝牙充电仓电源管理芯片。

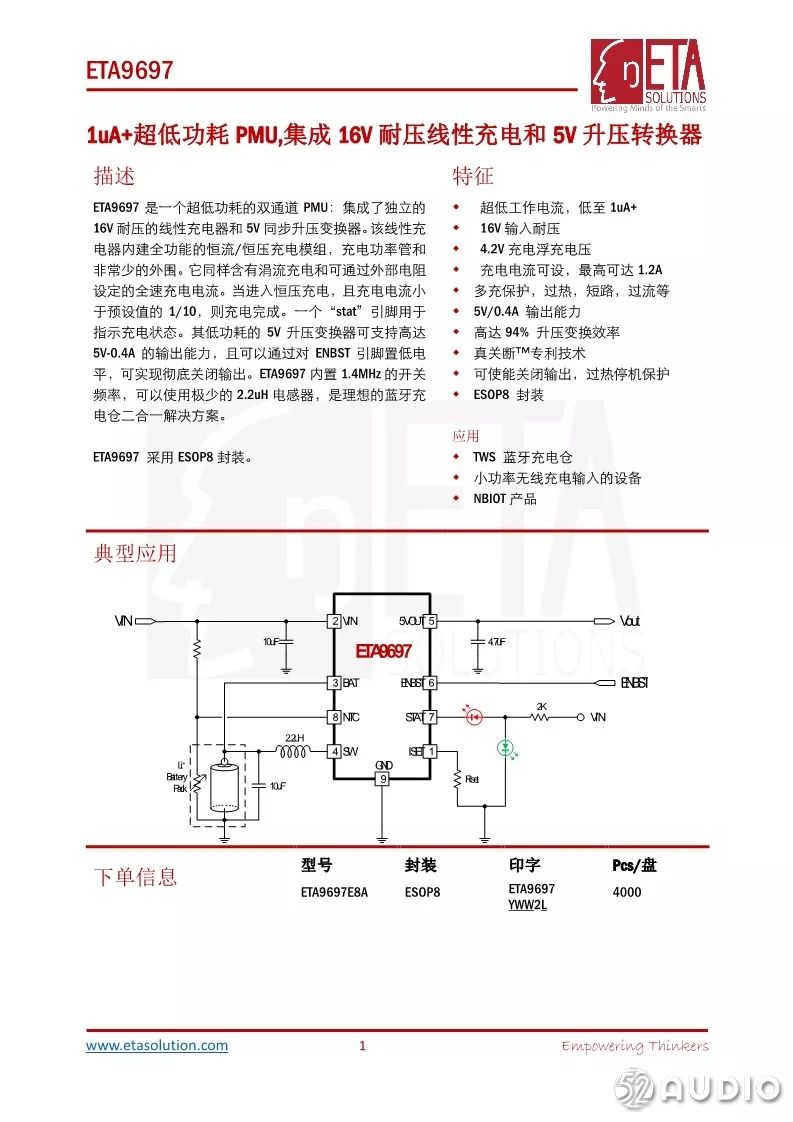

ETA9697详细资料。
耳机外观一览。

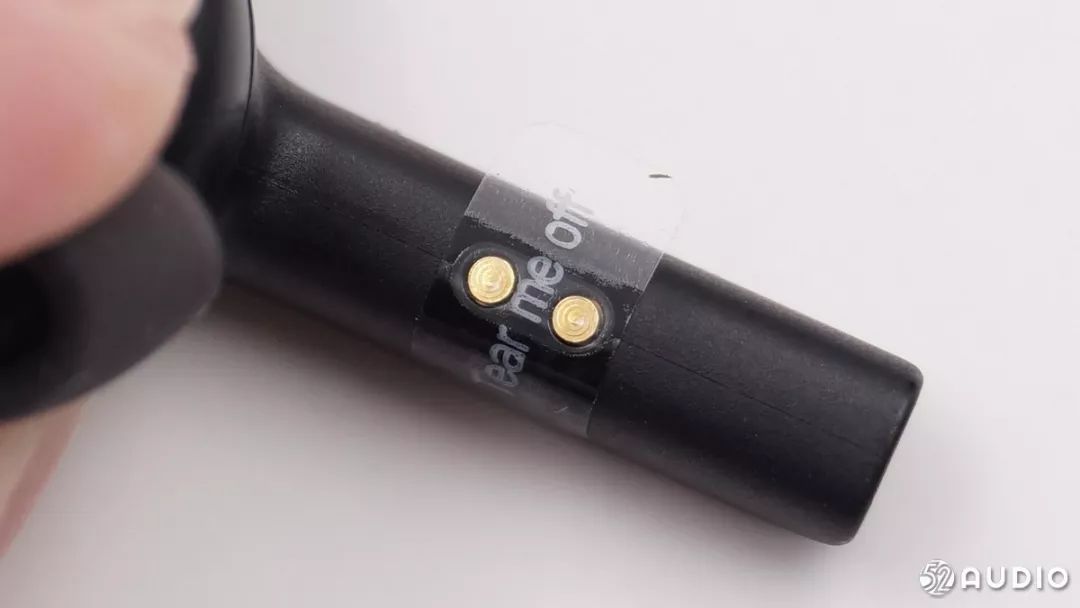

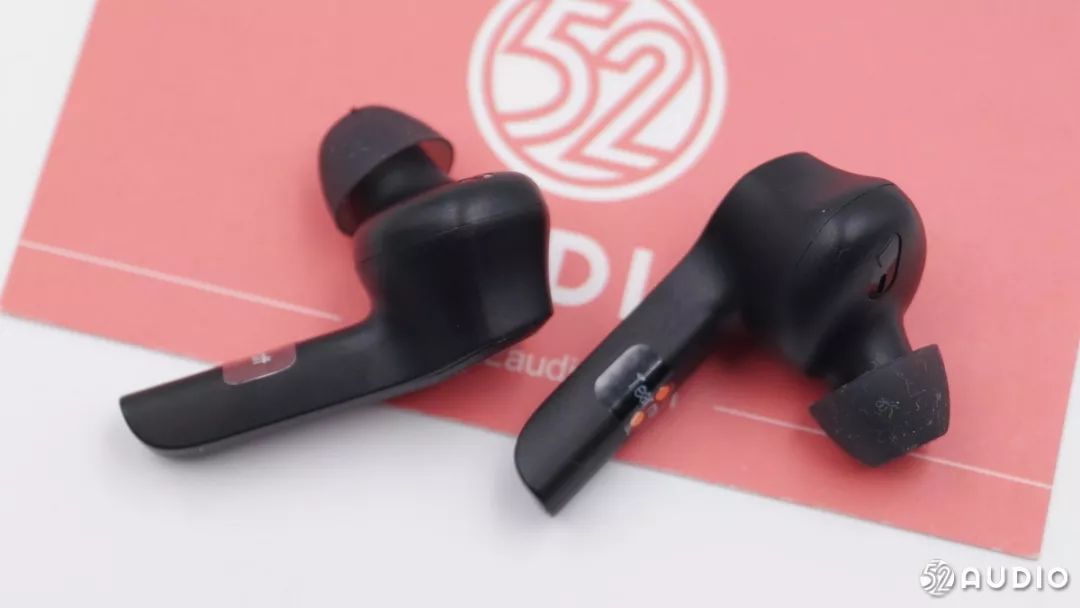

新耳机柄部充电触点贴有一层包装塑料。

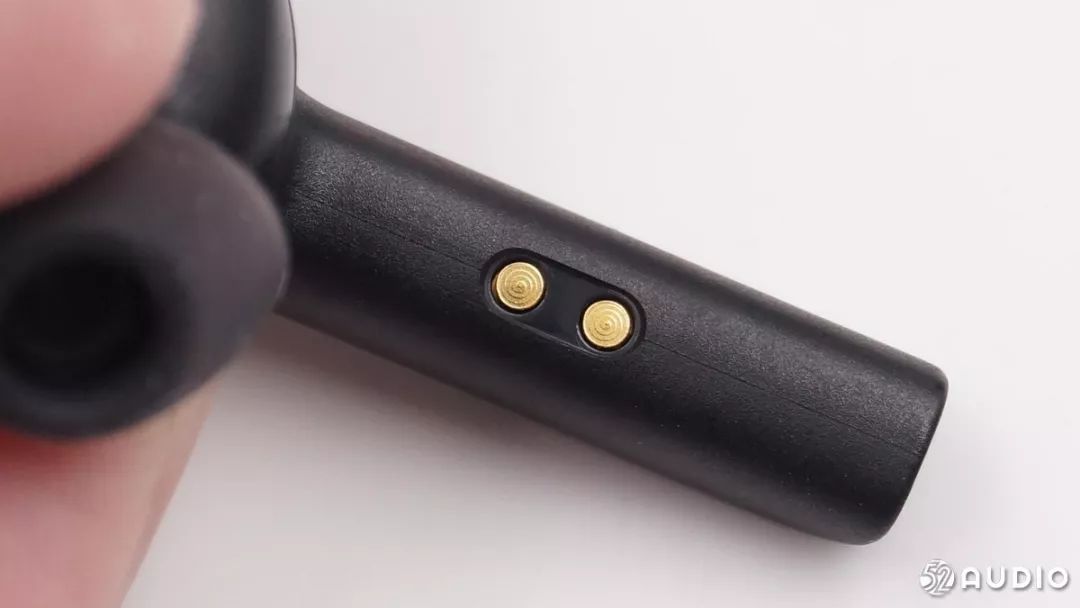

耳机柄部充电触点特写。

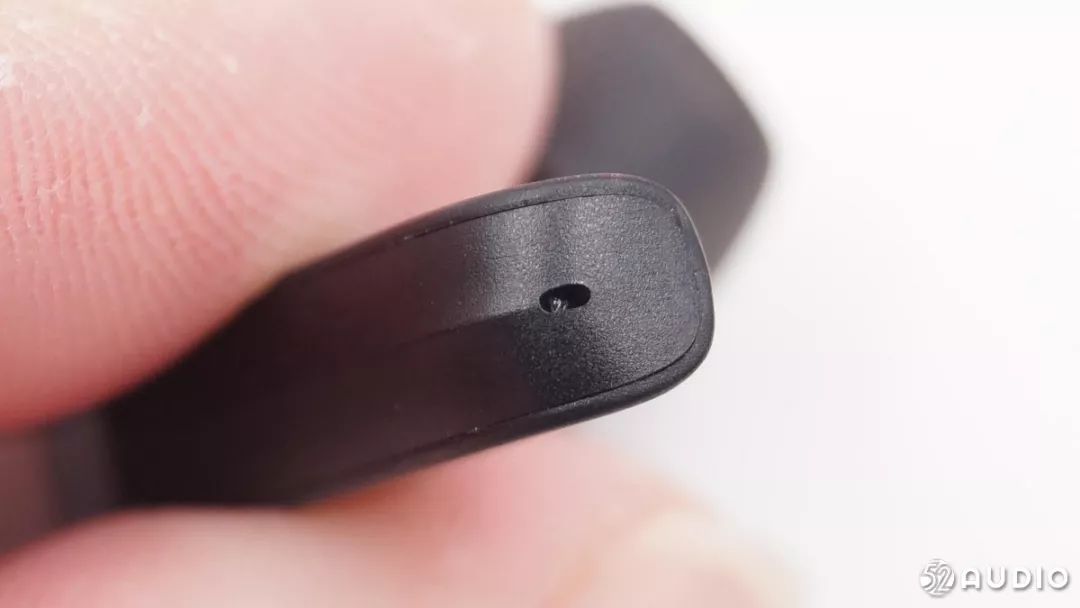

耳机底部的通话麦克风拾音孔特写。

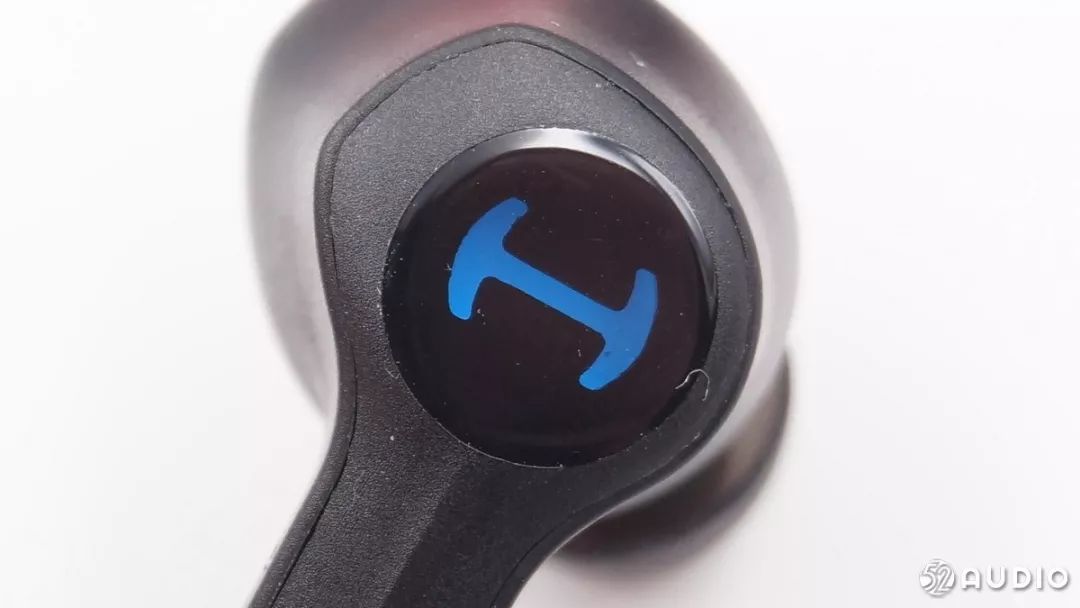

耳机背板特写，背板兼具灯效区域及触控区域。

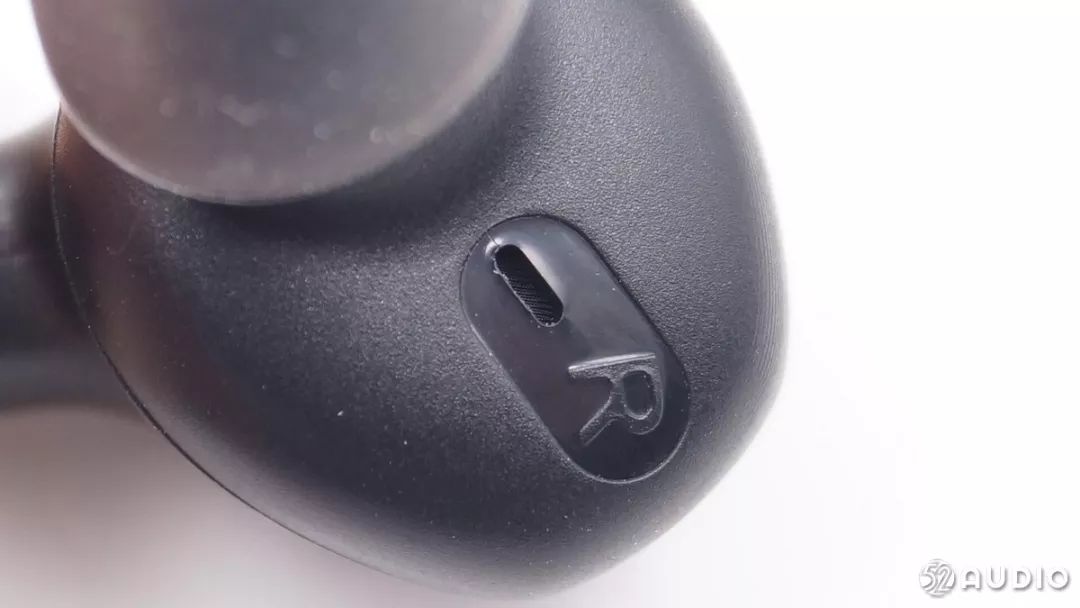

耳机内侧泄压孔特写。

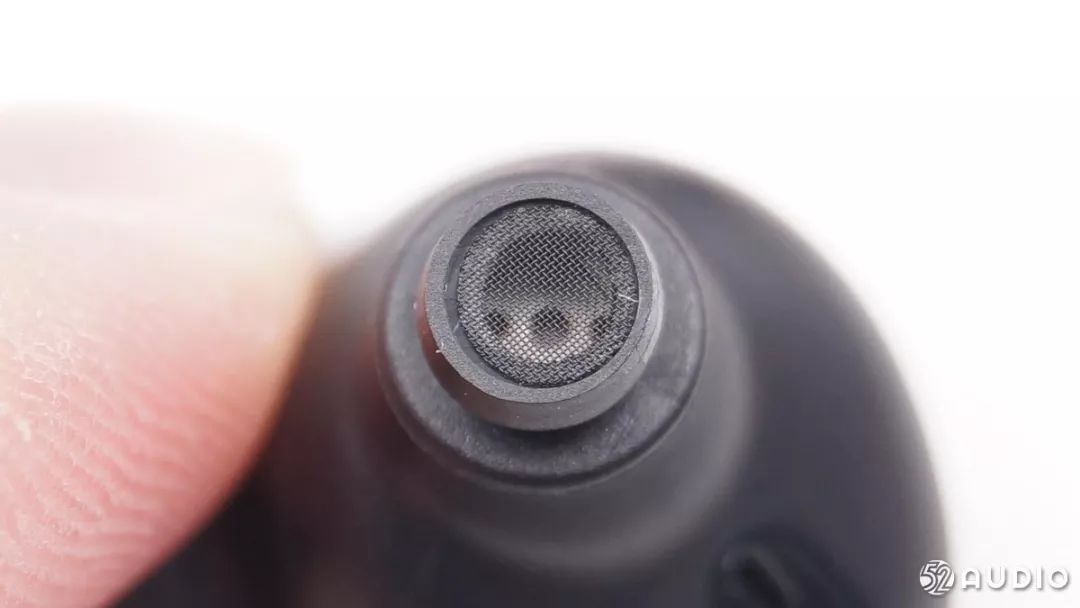

耳机出音孔特写。

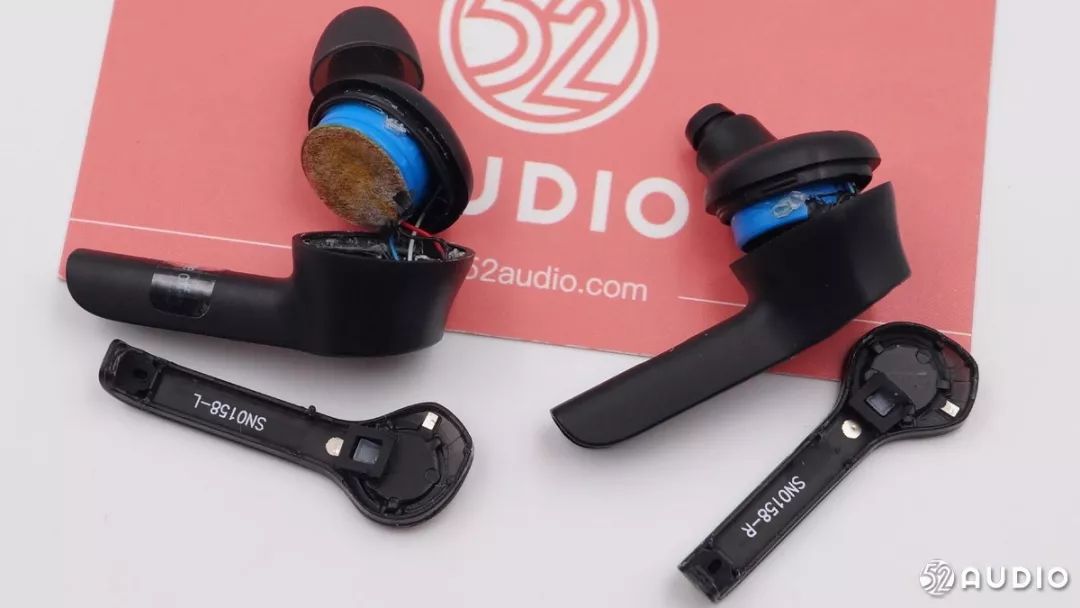

耳机外壳拼装结构一览。

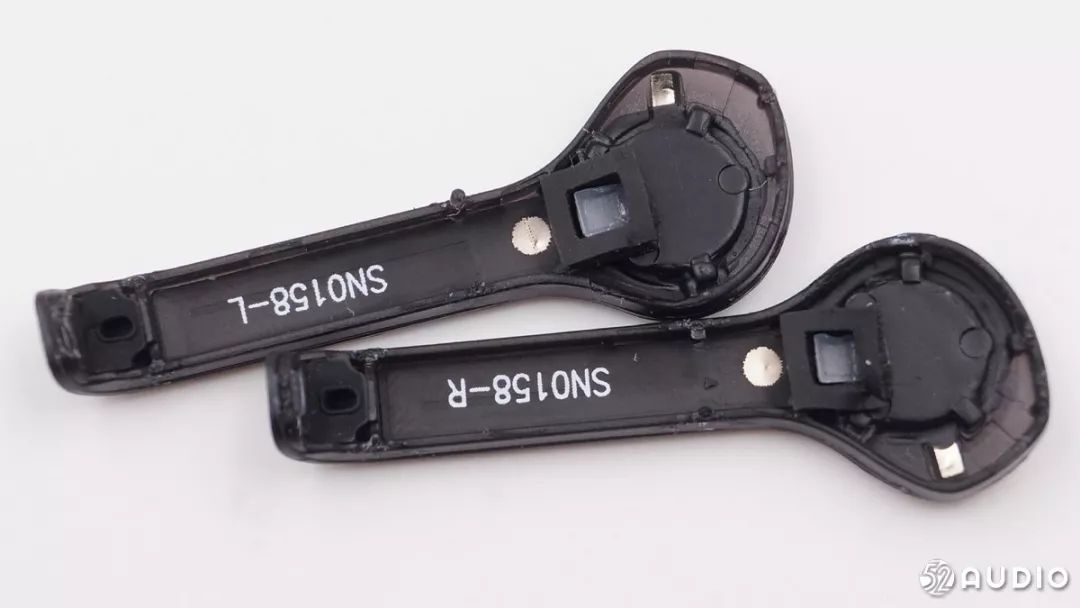

耳机背板内侧特写。长柄区域是蓝牙天线，圆饼区域是触摸区域，中部是对LED起作用的黑色遮光泡棉及柔光罩。
耳机主板契合紧密契合耳机内部轮廓，可见主板经过定制。
耳机内部电池及发声单元通过导线与主板相连。

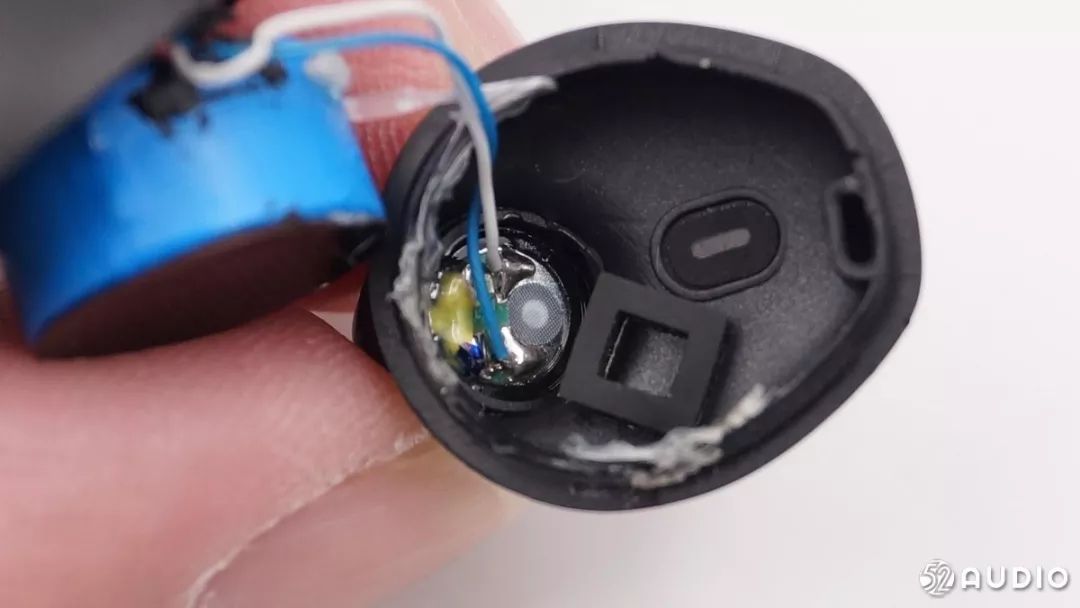

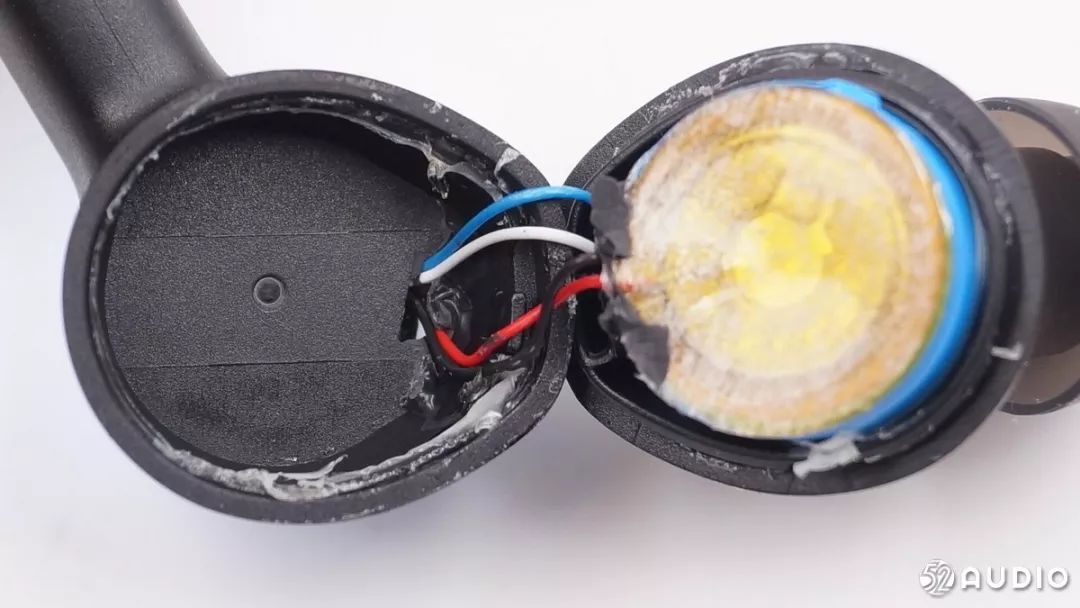

耳机头腔内部，导线与发声单元焊接，泄压孔有丝网覆盖，还有有一块减震泡棉，用于保护电池。

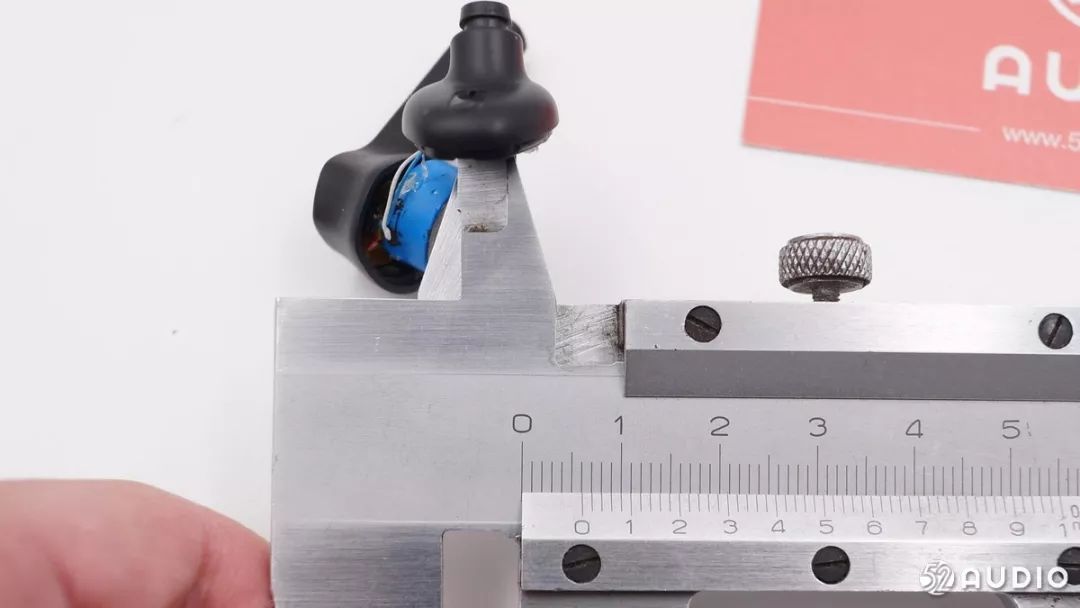

耳机发声单元尺寸：6mm。

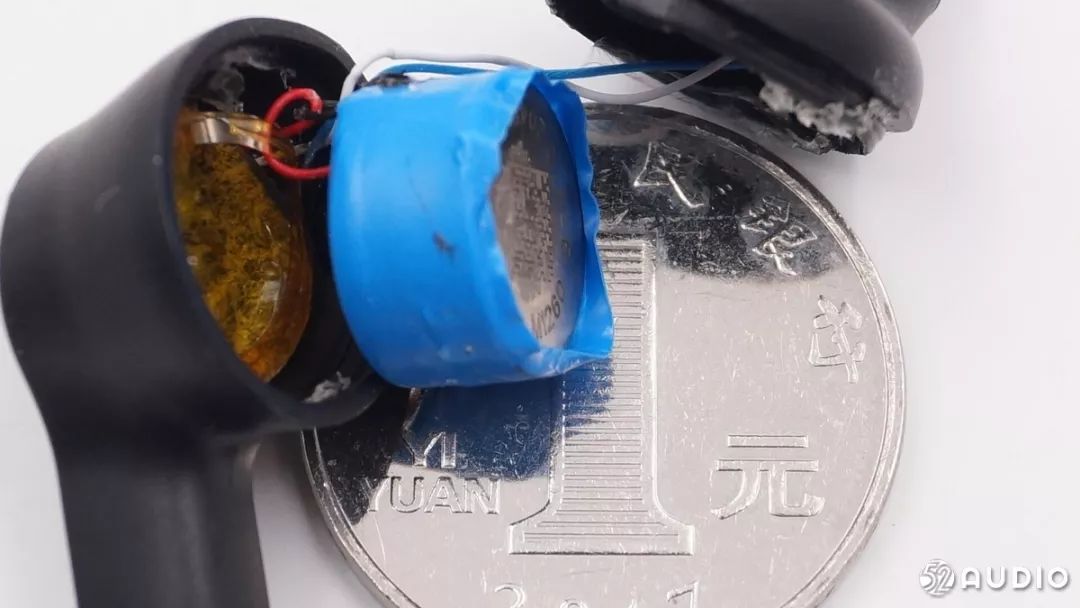

耳机锂电池与一元硬币的比较。

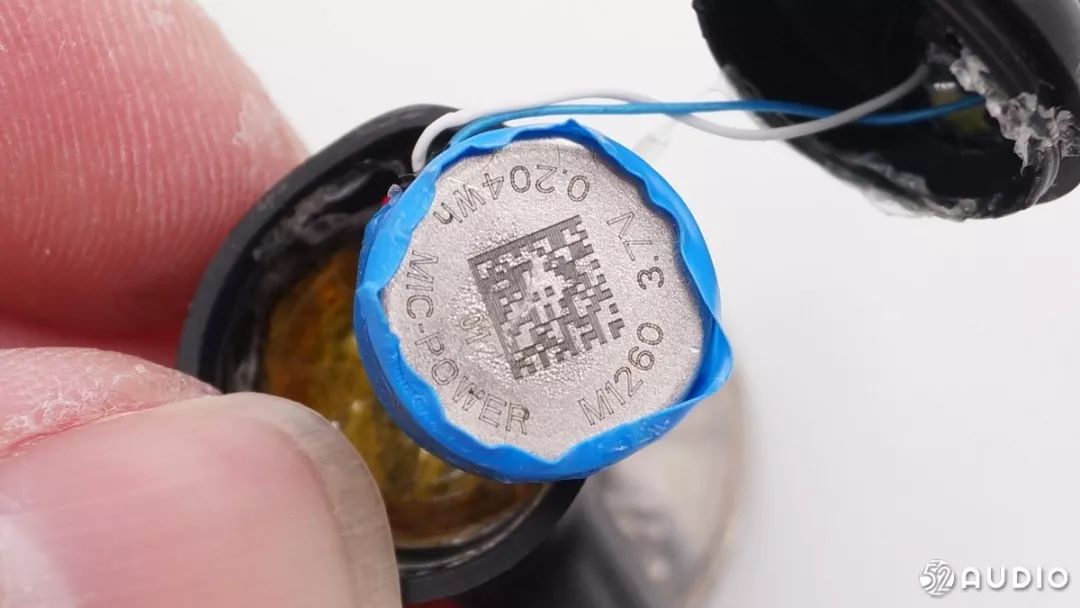

MIC-POWER微电新能源M1260纽扣锂电池，3.7V，0.204Wh。

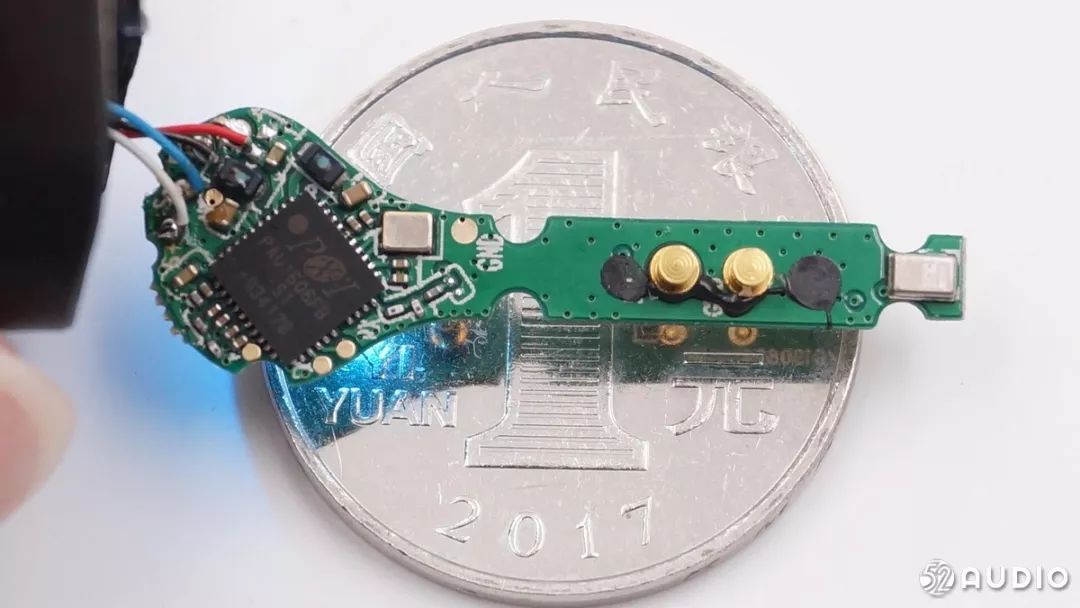

耳机主板与一元硬币的比较。

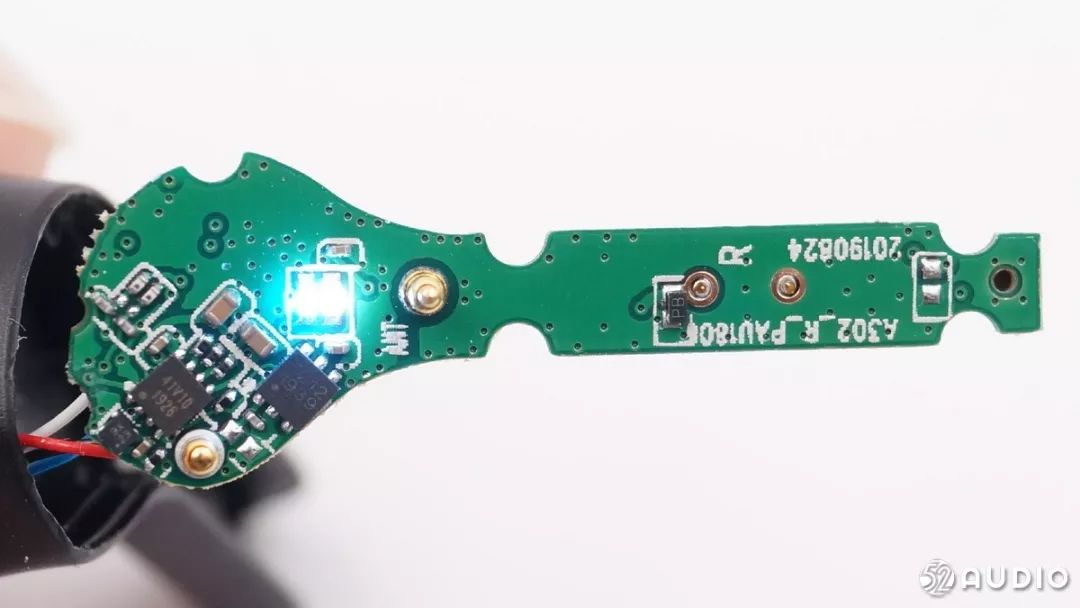

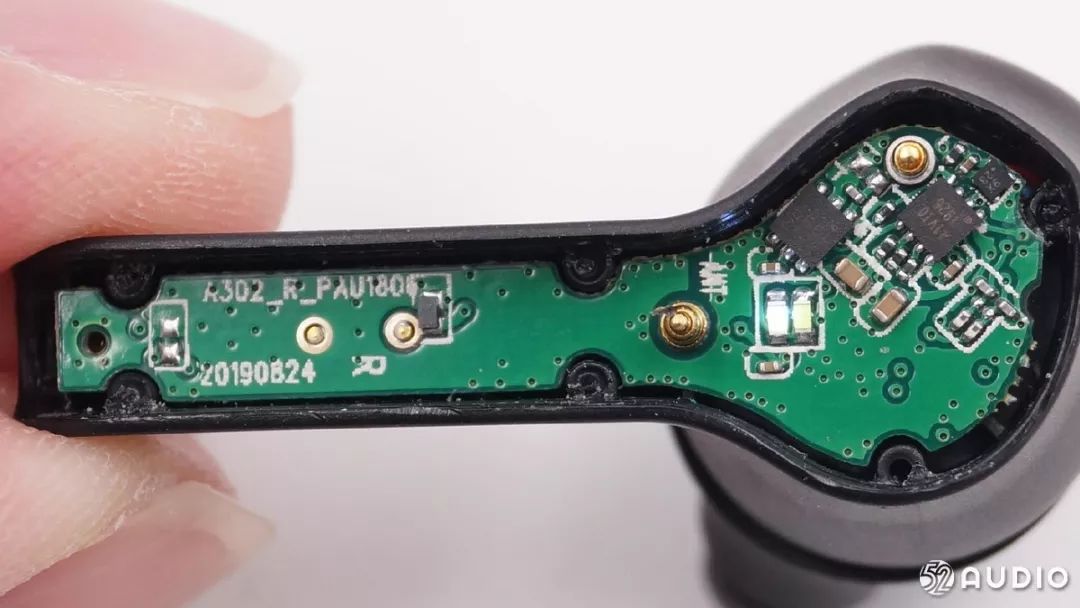

耳机主板一面特写。
耳机主板另一面特写。

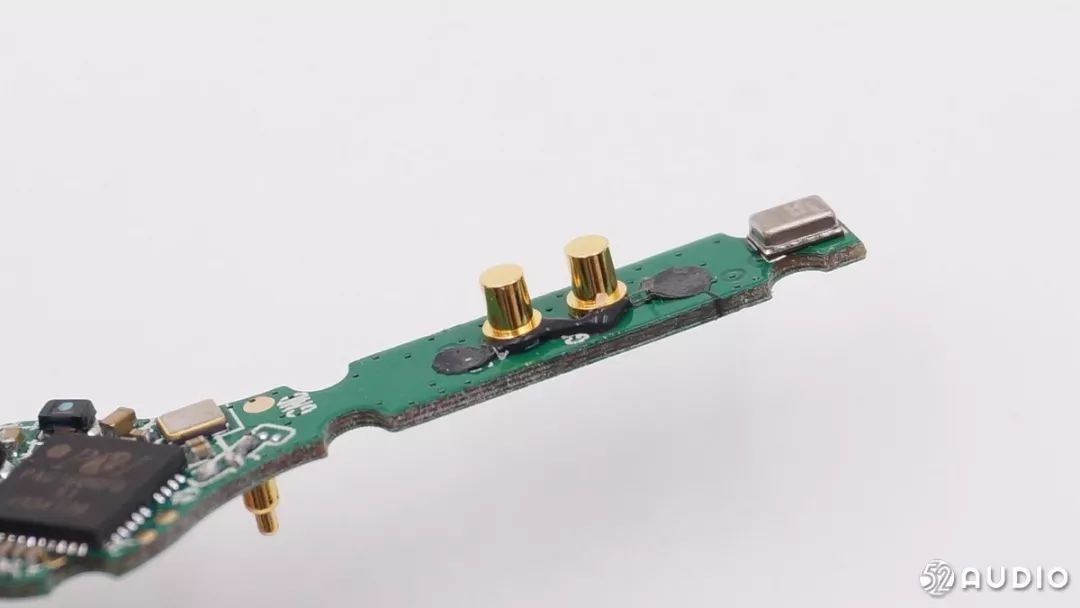

耳机主板上的充电金属触点特写。

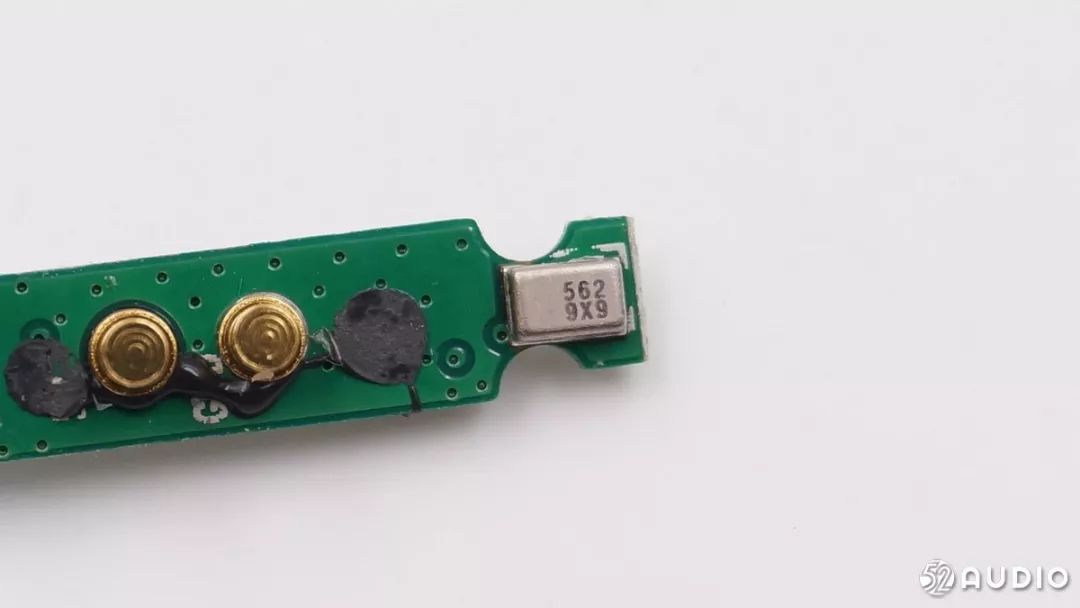

型号562 9X9通话硅麦特写。
左边平头的是触摸顶针，右边圆头的是蓝牙天线顶针。

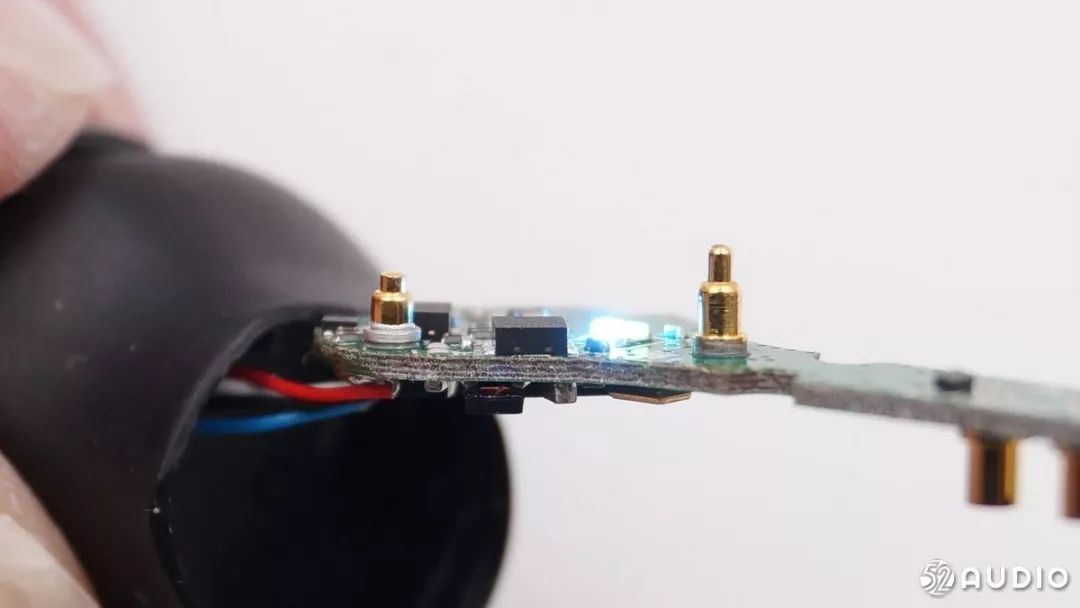

耳机主板LED特写。

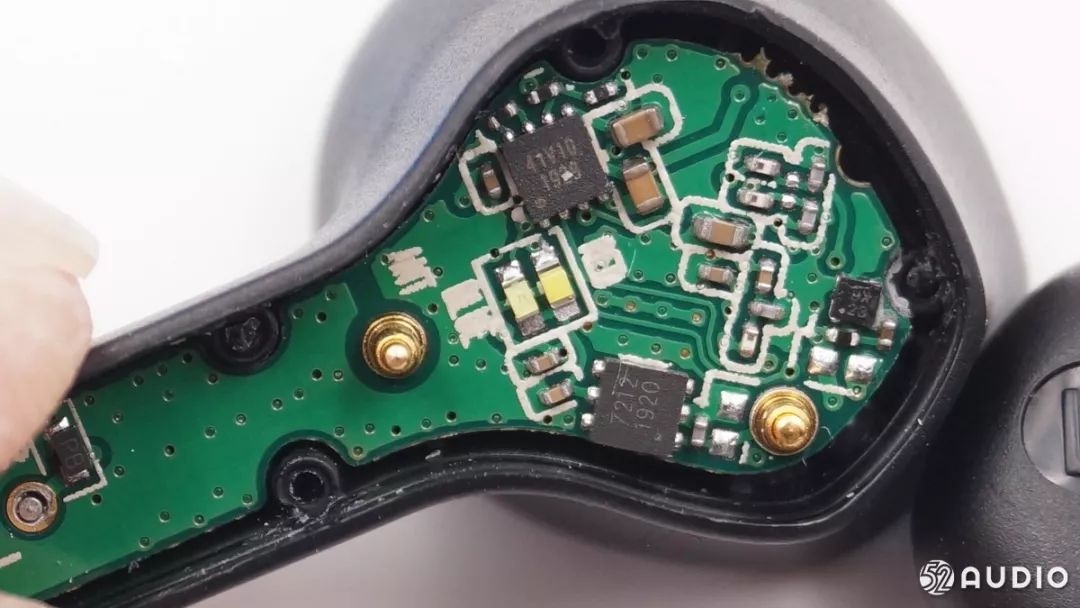

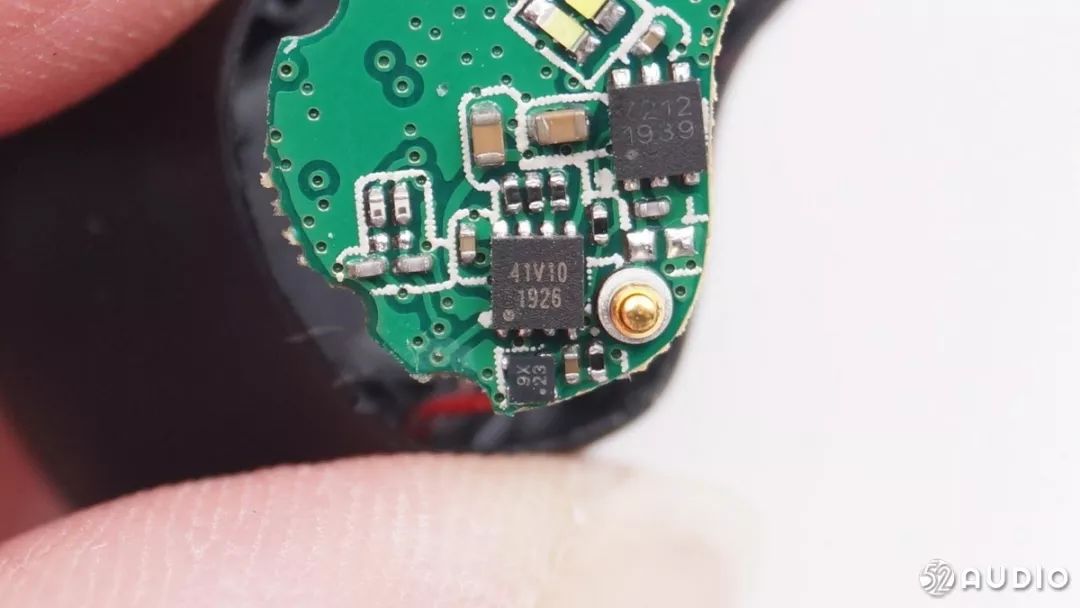

丝印41V10 1926 IC。下方丝印9X23 IC是赛芯微XB6092J2保护芯片。

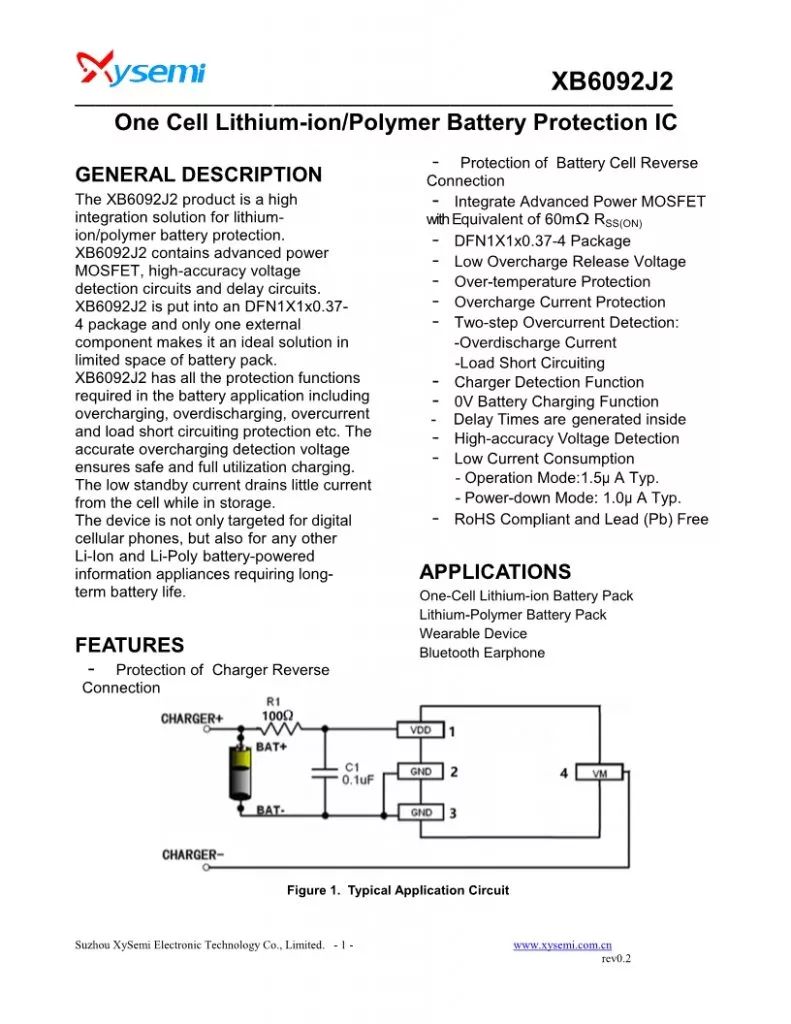

XB6092J2详细资料。

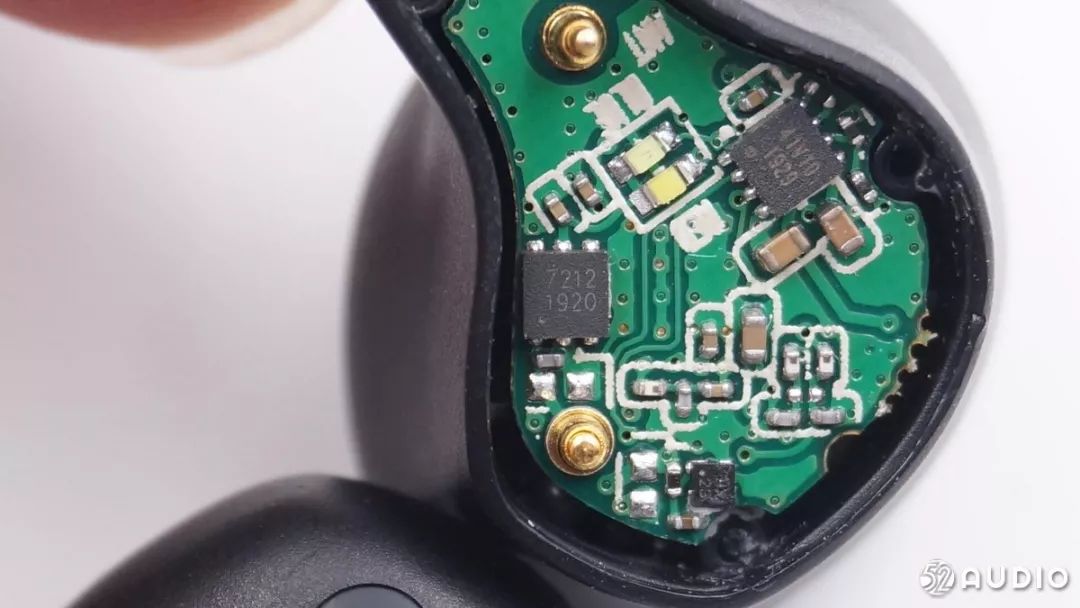

丝印7212 1920 IC。

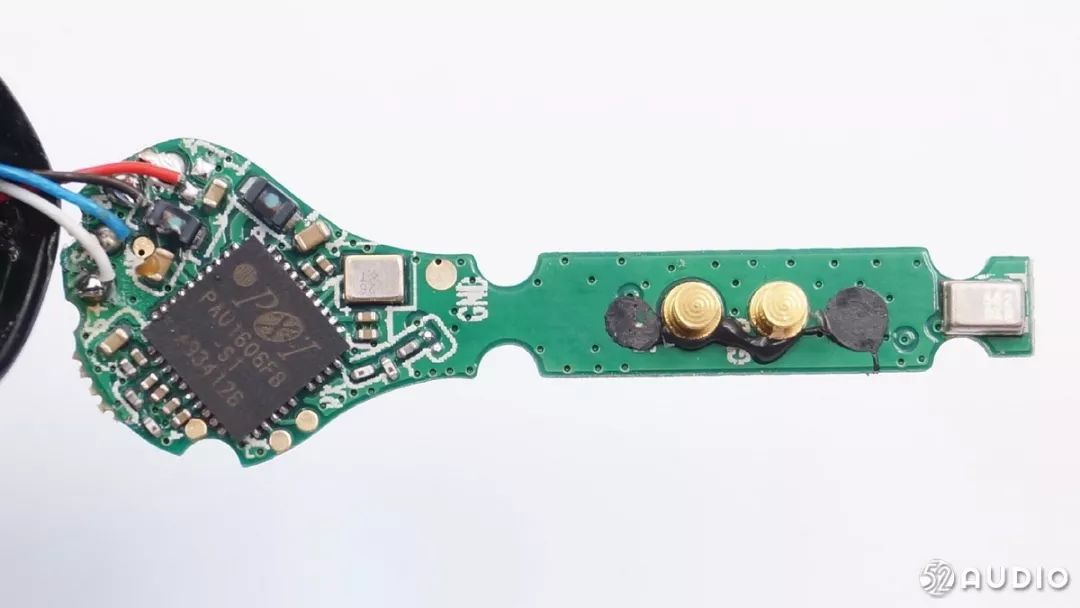

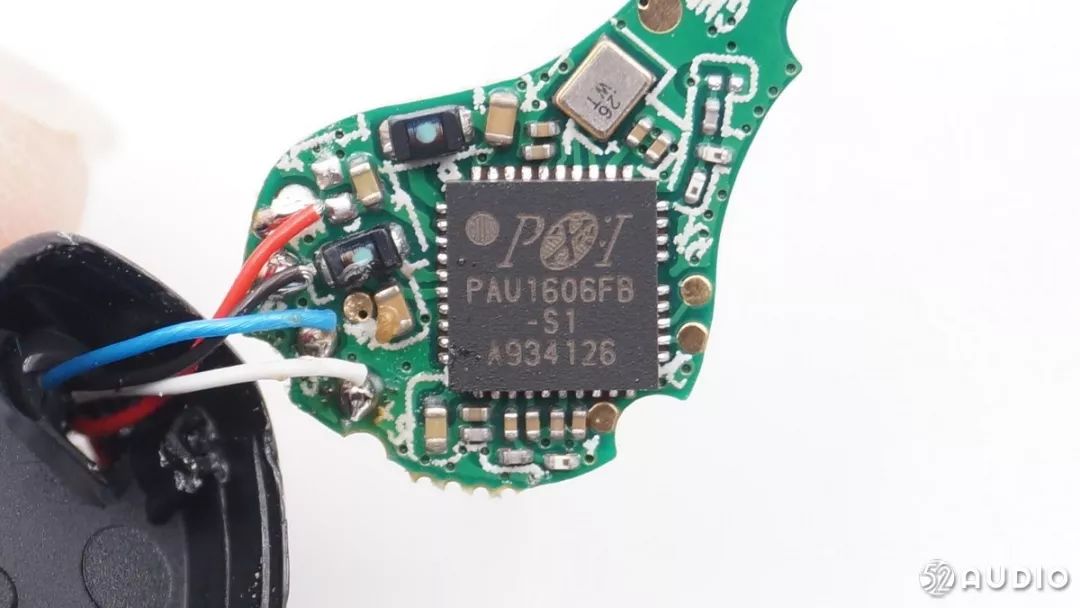

PxiArt台湾原相PAU1606蓝牙音频SoC。

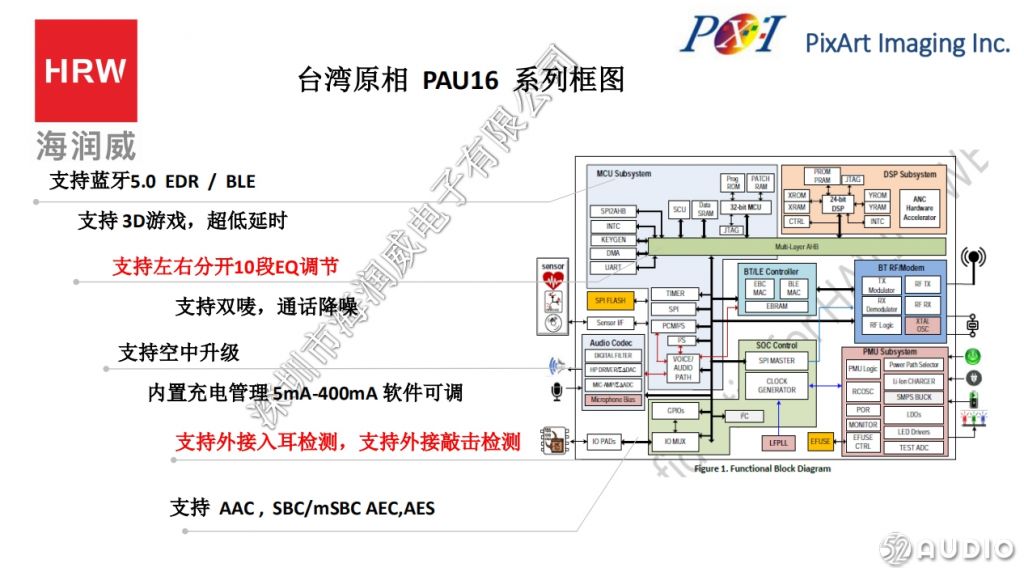

PAU16系列TWS真无线蓝牙耳机方案，支持蓝牙5.0 EDR/BLE，支持 AAC、SBC/mSBC、AEC、AES。这颗芯片采取了随取随用与手机直连的方式，兼容所有手机平台的领先技术优势，解决了TWS配对的难题和组队难容易丢失配对信息等问题。使其TWS体验更加简单便捷。
这款TWS真无线蓝牙耳机方案具有支持 3D游戏，超低延时、支持左右分开10段EQ调节、支持双麦，通话降噪、支持空中升级等特点，内置充电管理 5mA-400mA 软件可调，总体功耗比同类型蓝牙5.0 TWS耳机少15%。在交互方面，支持外接入耳检测，支持外接敲击检测。
音质方面，支持专为TWS游戏耳机开发的3D音效，支持SBC、AAC全格式音频解码。通话方面，支持高清通话，16K 采样，mSBC 编码。
作为一款游戏耳机方案，原相PAU16也大大优化了延迟。一般的TWS耳机方案延迟在200~250ms，原相的PAU1603_1623系列延迟可以低至150~160ms，PAU1606_1625 游戏模式延迟甚至可以低至30~40ms。

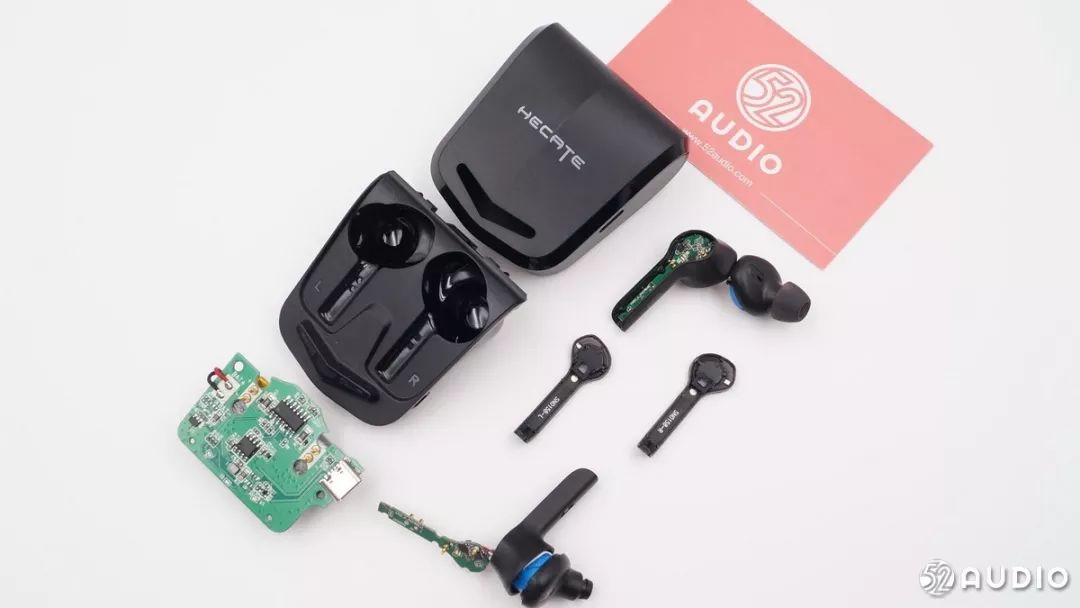

漫步者GM4真无线蓝牙游戏耳机拆解总览。
我爱音频网总结
漫步者GM4真无线蓝牙游戏耳机采用人体工学设计，并结合了杆式TWS稳固佩戴的优点和入耳式耳塞隔音的优势。耳机内部连接紧密，简单的日常汗水雨滴防护不在话下。
充电盒内部搭载了钰泰ETA9697电源管理芯片，低功耗，高性能，集成了充电，放电，支持外部MCU控制，支持EN使能，其集成了最高20V极限耐压，5V空载时超低1uA的待机功耗，以及电池反接保护。
耳机内部内部搭载了PxiArt台湾原相PAU1606蓝牙音频芯片，低功耗，集成充电管理，保障耳机续航时间，有效节省内部空间；支持蓝牙5.0，无线连接快速稳定，游戏模式下延迟更低，游戏体验得到进一步增强。
