大家好，我是杨臻@般若黑洞。
在这篇文章中，我将通过一个虚构的期刊封面案例，演示封面插图的制作思路和基于PPT的3D绘图方法。

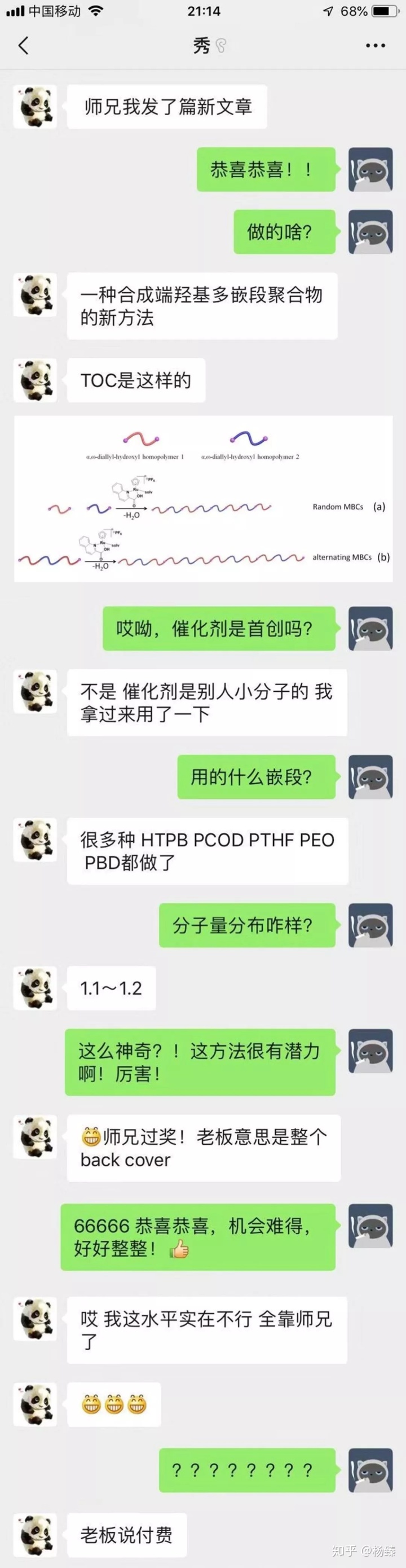

如果是你，你会。。。

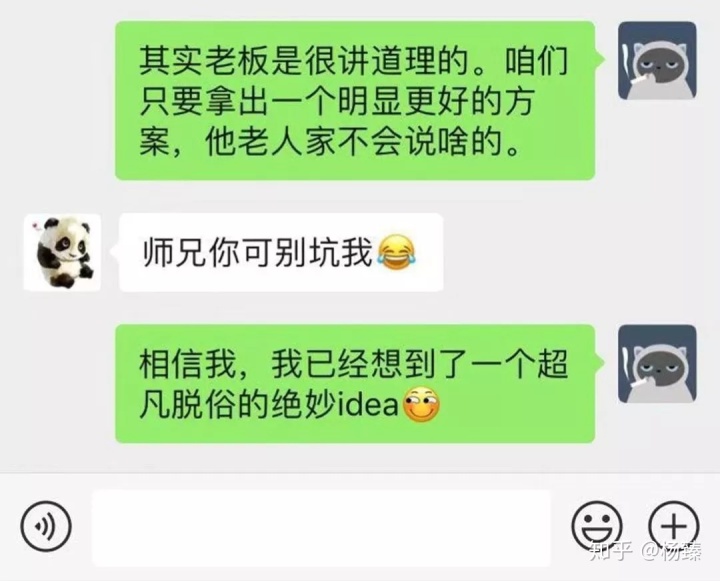

以下对话皆为虚构，如有雷同，纯属巧合

跟Science Nature Cell学封面绘图

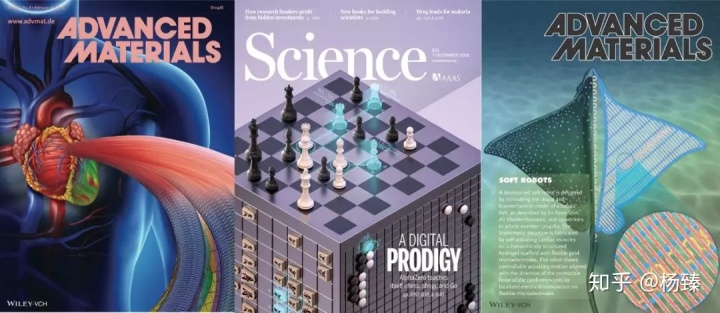

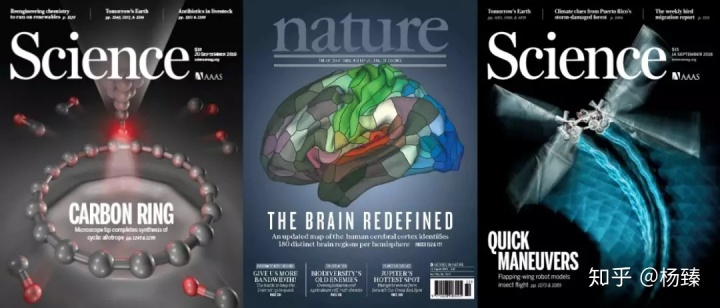

如果我们多去看看《Nature》 《Science》 《Cell》的封面，会发现有这样3种最常见的情况：1.主体类研究。这类论文有非常明确的研究主体，比如研究某种蚊虫、合成某种分子、或者制作某种工程器件等。这类插图的制作，最简单的思路就是直接针对研究主体进行精致的细节刻画。

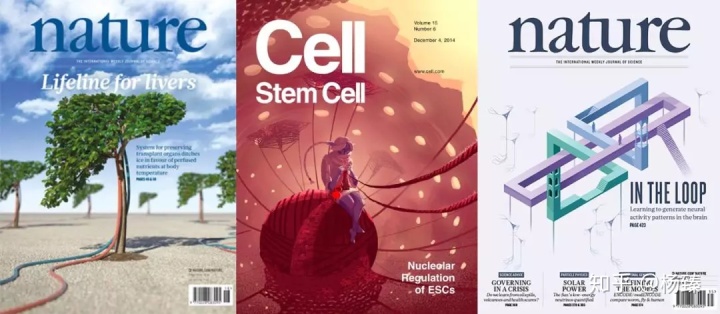

2.应用类研究。这类论文要么本身就做了具体的应用研究，要么展示了在某领域的应用潜力。比如污水处理，肿瘤靶向治疗，石油开采等等。所以作图时，重点是要对将这个应用场景展示出来。当然大多数应用类研究也有明确的应用主体，对于这种情况，一般是在进行主体刻画的基础上，将主体放到它的应用场景中。

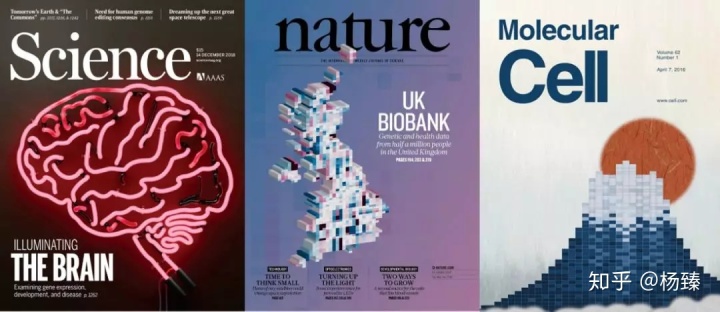

3.理论性/方法型研究。这类论文是做了一个基础理论性的研究，或者创建了某种通用性的新方法，很难找到一个具体的刻画对象，所以一般要抽象出核心特征进行概念化演示，运用“拟人化”“拟物化”等“譬喻”手法。

由于其趣味性和通俗性，“譬喻”是期刊封面作图中非常常见的手法，尤其是在Nature，Science和Cell中。

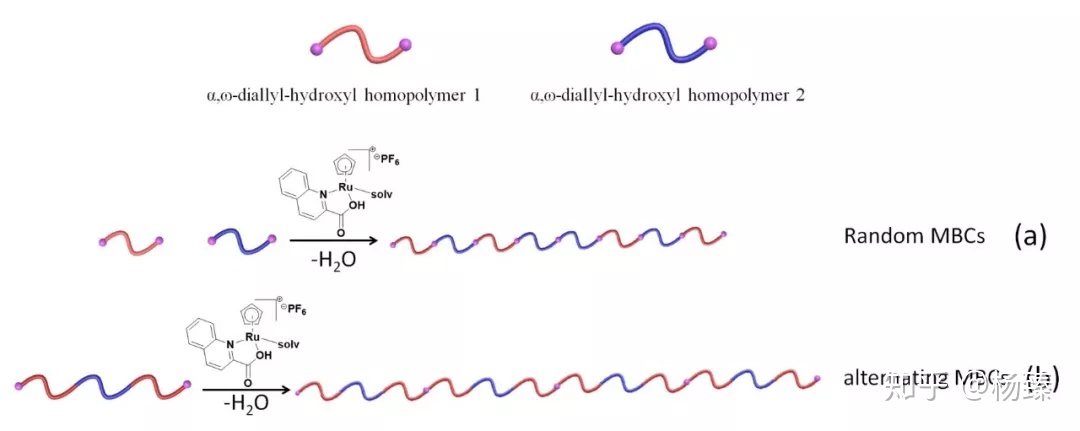

回到我们的案例，重新看一下论文的TOC：

从论文作者处我们得知：

1. 这篇文章报道了一种新型的多嵌段共聚物聚合方法

2. 这个方法通用性比较强，适用于多种大分子单体

3. 催化剂是借鉴他人的工作，并不是原创性的

显然，这篇论文属于“方法型研究”。既不适合过分突出催化剂的分子结构，又不适合只刻画一两种明确的聚合物类型，总体上比较务“虚”，所以我们考虑通过譬喻的手法做概念性展示。

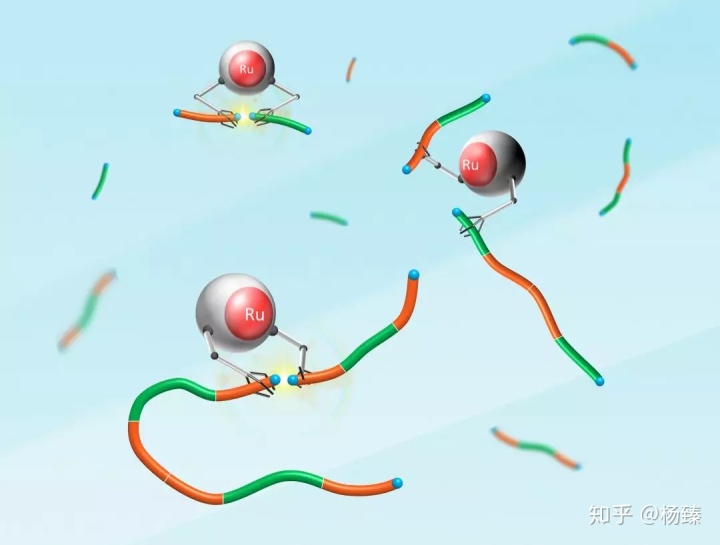

考虑到催化原理和类似活性聚合的结果，可以考虑使用一个小的机器人来比喻催化剂：

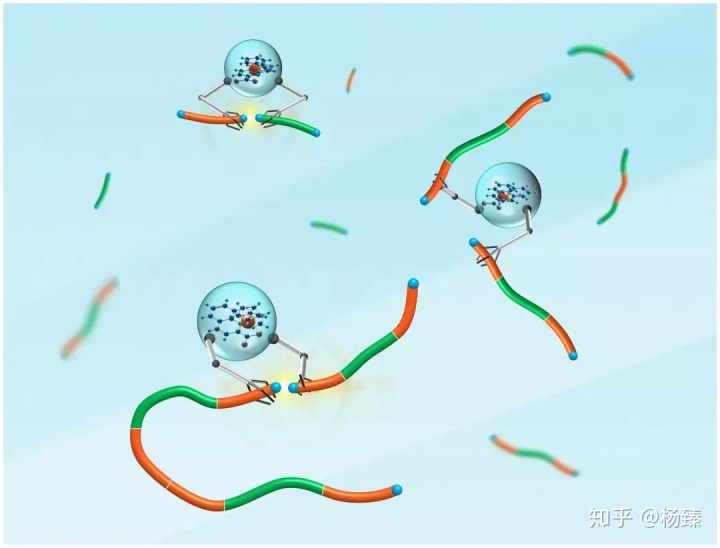

上面的机器人看上去有些简陋，需要增添一点细节刻画，所以我们随便放一个分子结构进去试试看：

看起来还不错，接下来，我们需要满足老板的要求：

体现学校的元素

这就有点伤脑筋了。

一般要表现学校等图形元素，有三种方法：1. 背景法。比如这里以雕塑的图片作为背景，简单粗暴，但与图形的结合不会太好，还容易显得很“土”，所以我们在高等级期刊上几乎看不到这样的封面。

2.图像构筑法。找到一个基本图形单元，用这个单元重构出所需要的图像。这种手法就很高级了，图形和内容结合相当自然和紧密，而且得到的图形会很有创意。但使用这种方法，图像本身需要非常简洁并且有很强的辨识度。

这篇文章一开始，老板提出基于“剑人”雕塑来做设计，这体现了非常高明的设计思维。只是受限于雕塑形状与表达内容很难吻合，这一思路很难落实下去。

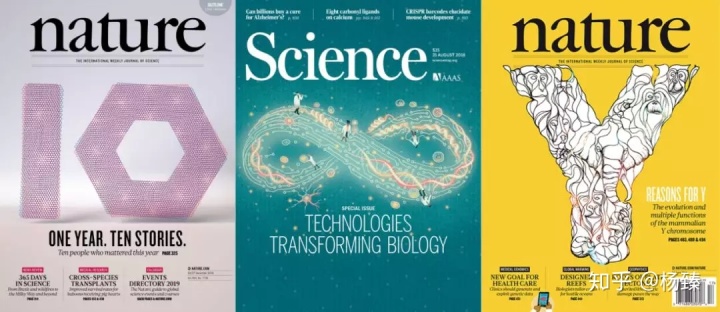

3.文字构筑法。找到一个基本图形单元，用这个图形单元搭建出所需要的文字。

这个思路很适合我们现在要做的这个封面。

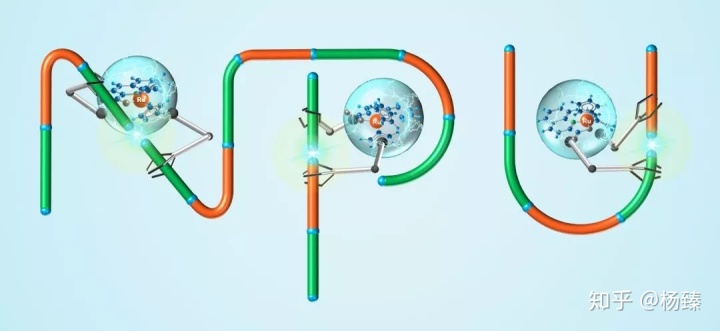

借鉴文字构筑法的思路，我们将聚合物拼接成学校英文名称的缩写：NPU

非常棒，这样就可以很有创意的满足老板的要求。

接下来我们补充一点前景/背景，一个不错的封面插图就完成了：

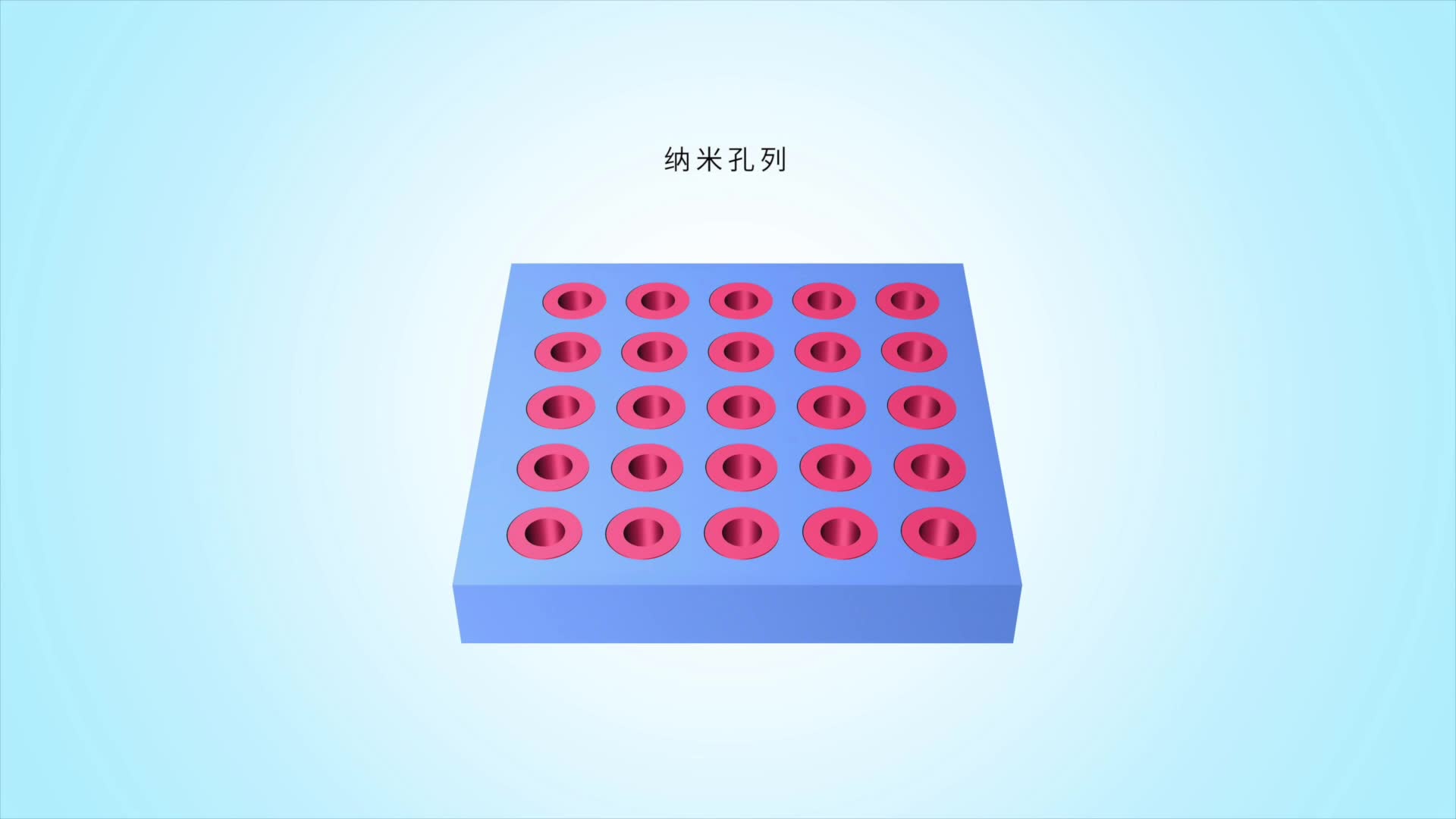

使用PPT进行快速3D作图

对于科研绘图来说，思路永远是第1位的。思路确定好了，选择能够实现想法的、效率最高的软件去制作就可以了。对于这个插图，因为模型比较简单，我们使用最常用的、最简单的工具PowerPoint就可以快速完成：

1. 催化剂三维分子结构的制作

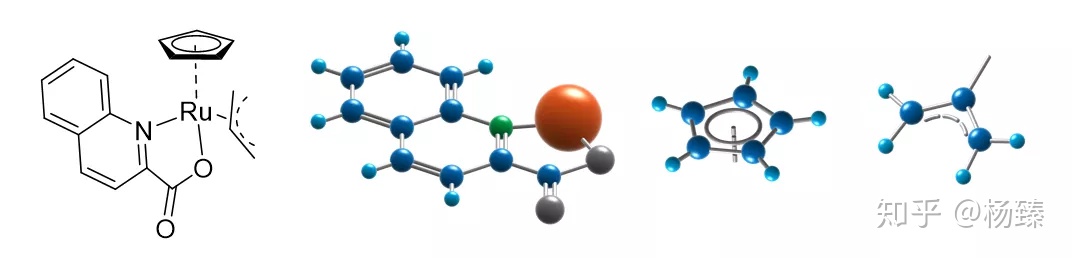

催化剂具有三维结构，我们需要将其拆分为处于不同平面的3部分分别建模：

那么这三个部分是如何制作的呢？以五元环为例：

只要画好各个形状，然后利用PPT绘图神器【ThreeD插件】的多个功能：球体、圆棍、三维递进、底边垂移等，就可以快速得到这样的三维分子模型

（注意，在上方以及下面所有的录屏动图中，没有省略任何关键步骤）

在之前的教学中，我们已经详细展示了ThreeD的这几个功能的用法：
PPT科研作图系列教程（1）球棍型DNA的画法

经过类似的操作，我们就可以得到其他两部分的三维图形。

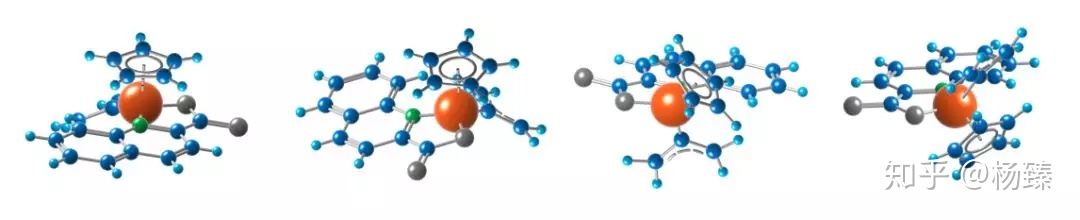

然后分别调整3个部分的三维旋转到合适角度，然后将拼合起来，就可以得到催化剂结构在不同三维旋转下的图像：

2.机器人的制作

机器人的制作比催化剂的分子模型更加简单：

先使用一大两小三个圆形做好机器人的身体，再利用一些狭长的圆角矩形制作机器人的手臂和手指，手臂关节之间使用球体作为关节，使用ThreeD的球体功能变成，设置不同的三维旋转组装起来就可以了。

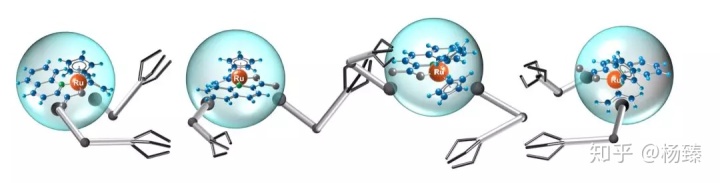

这样同样的方法，并与上一步画好的催化剂分子模型放在一起，我们就可以得到各种不同姿态的机器人：

3.嵌段聚合物的制作

首先使用任意多边形工具勾勒出所需要的聚合物轮廓，编辑顶点使其转角圆滑，然后使用英豪插件的线条分段，设置好线条的格式后，将其组合。再添加端基和不同嵌段之间的节点，最后选择材质、修改光照即可：

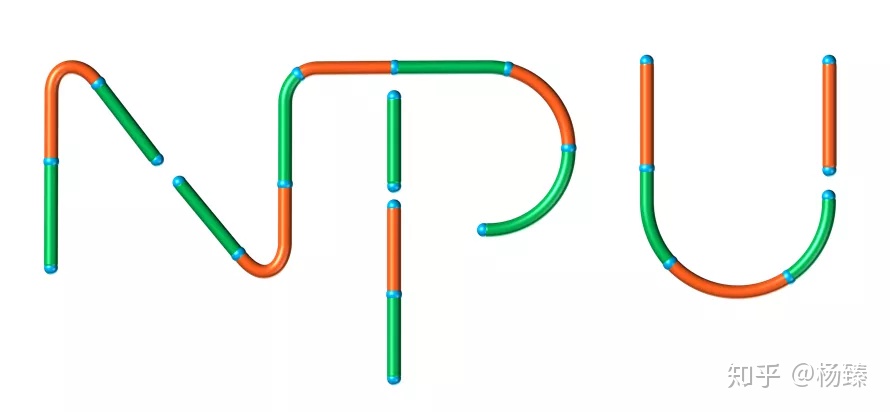

同样的方式，我们就可以制作其余嵌段，并将它们摆放成我们所需要的NPU字母形状：

4.背景阵列的制作

背景的大分子单体阵列，只需要通过iSlide插件的阵列分布功能生成阵列，再利用OneKey插件的随机选中功能更改部分单体颜色，最后组合添加旋转即可：

关于iSlide的矩阵分布功能，我们在之前的教程中已经用过一次，到这里观看详细的演示：PPT科研作图系列教程 (2) 石墨烯的画法

最终我们将所有做好的元素组合起来，再添加炫光和闪电的元素作为修饰，一个封面图就完成了：

插件及更多教程

在上面的绘图过程中，我们使用了ThreeD、英豪、iSlide、OneKey等PPT插件帮助我们快速作图，提升作图效率。请在本公众号（演说洞见）下回复 “封面插件” 查看这些插件的下载链接。

如果你没有安装这些插件，同样可以通过手动修改棱台、深度、距底边高度等参数得到完全一致的图形。关于这些作图参数的基础知识，大家可以学习我的一篇文章：拯救画不了高逼格论文插图的你（1）：如何使用PPT快速制作三维立体图形

如果你没看懂上面的软件操作，或者觉得步骤演示的太快，那么你可能需要一个系统的、零基础的PPT绘图教程《PPT3D科研绘图》：
