原标题：关于DIP异型插件机导入与相关来料标准研究

DIP插件后焊加工是SMT贴片加工之后的一道工序。

DIP插件(Dual In-line Package)，中文又称DIP封装，也叫双列直插式封装技术，是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路均采用这种封装形式，其引脚数一般不超过100。DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏管脚。DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP(含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式)等。

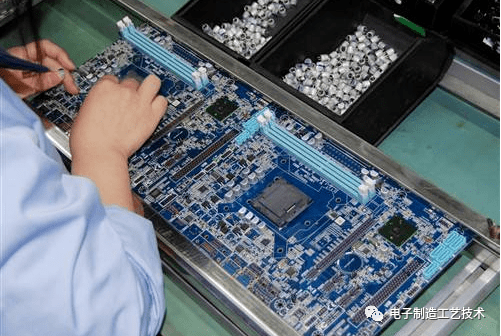

现在随着SMT加工技术的快速发展，SMT贴片加工有逐渐取代DIP插件加工的趋势，但由于PCBA生产中一些电子元器件尺寸过大等原因，插件加工一直没有被取代，并仍然在电子组装加工过程扮演着重要的角色。DIP插件加工处于SMT贴片加工之后，一般采用流水线人工插件，需要的员工比较多，所以插件机应市场需求而来，从AI打线到LED灯珠插件再到异形元件插件，

视频简单看某公司简易DIP插件线

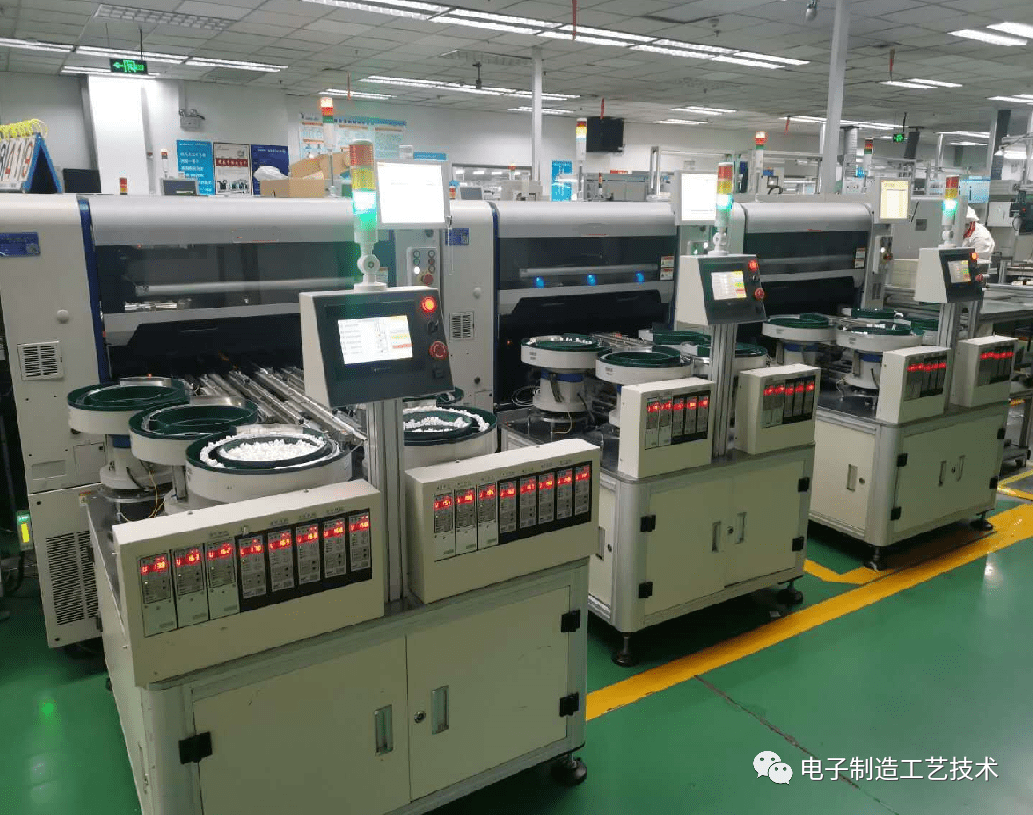

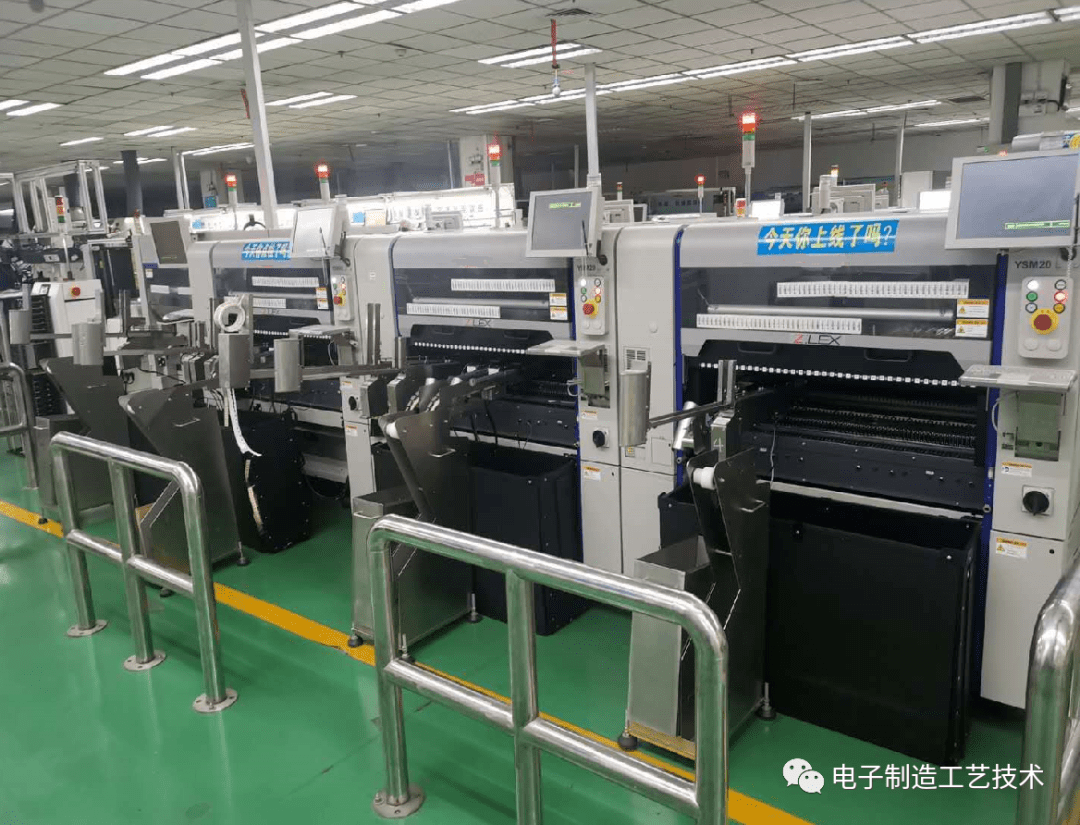

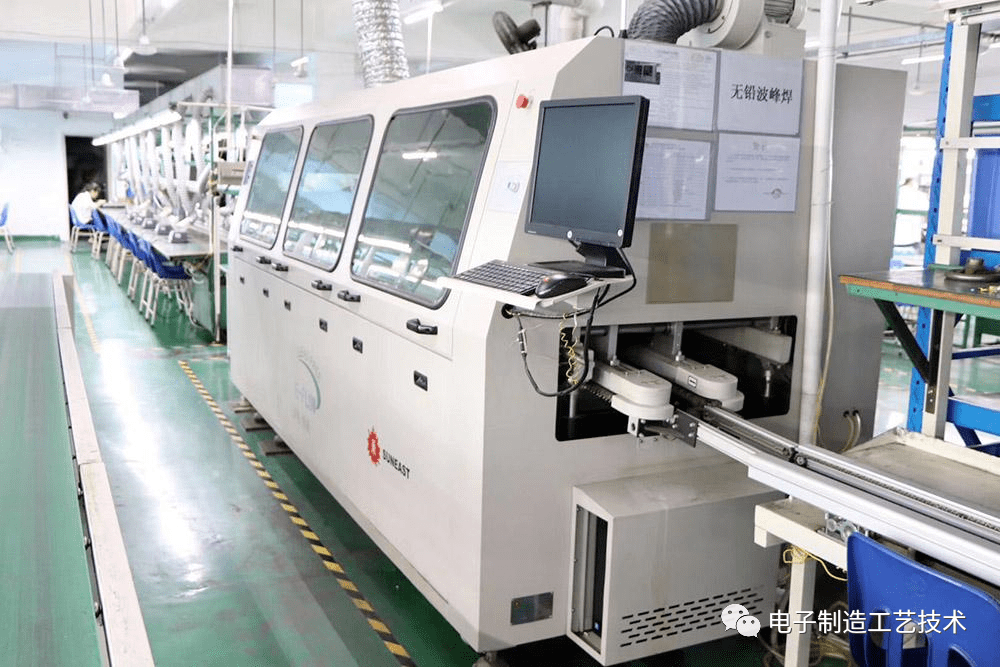

DIP插件线评估插件机导入实现自动化生产

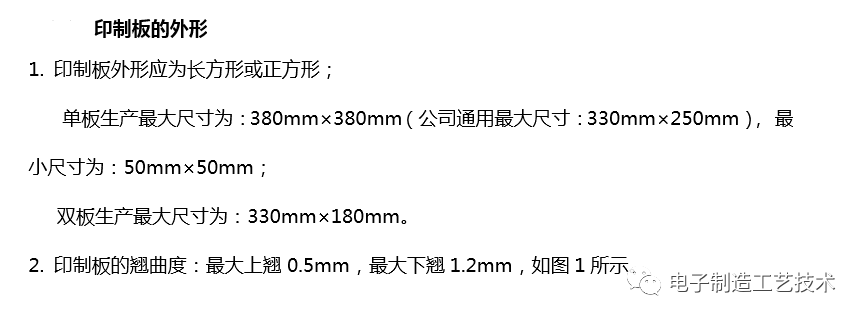

需要提供产品的Geber,CAD.所插的元件BOM及元件规格尺寸形状资料与来料包装方式，产量要求等这些基本资料来制订出相关可行性方案，

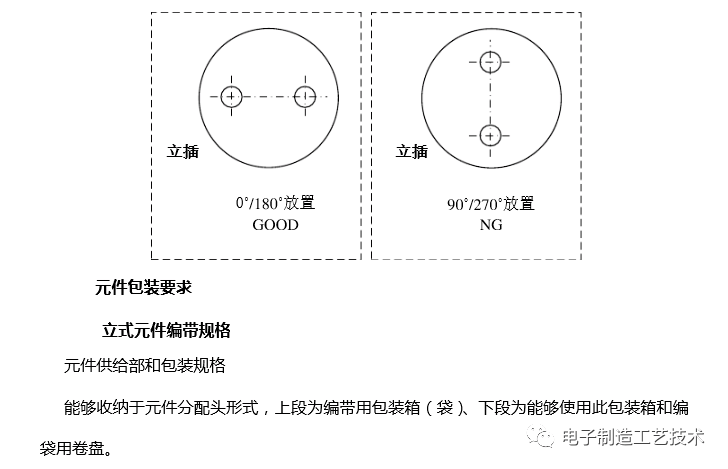

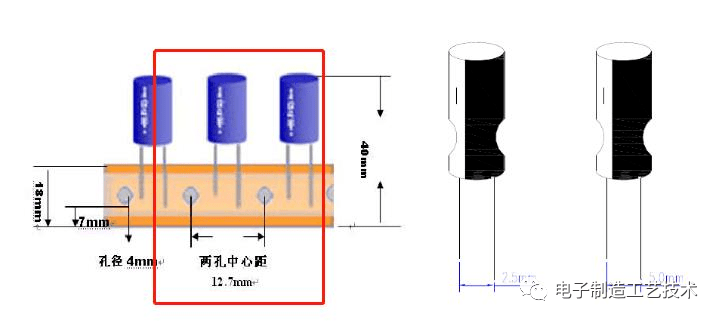

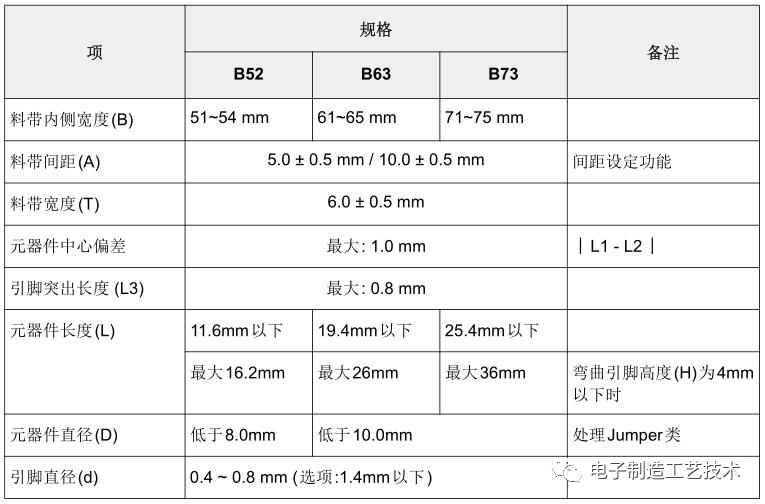

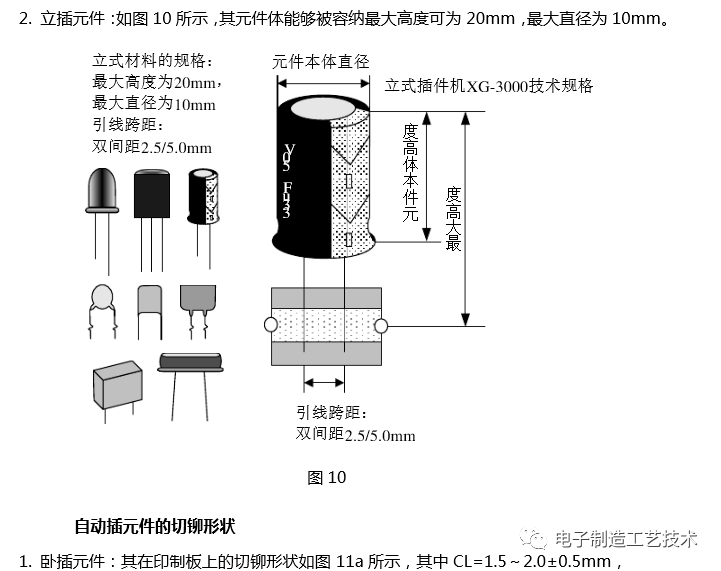

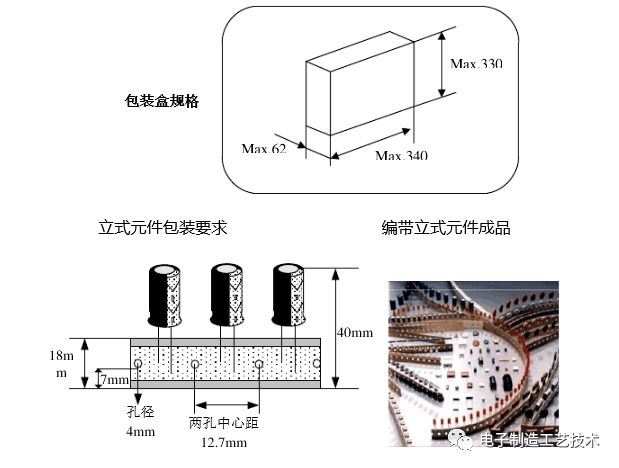

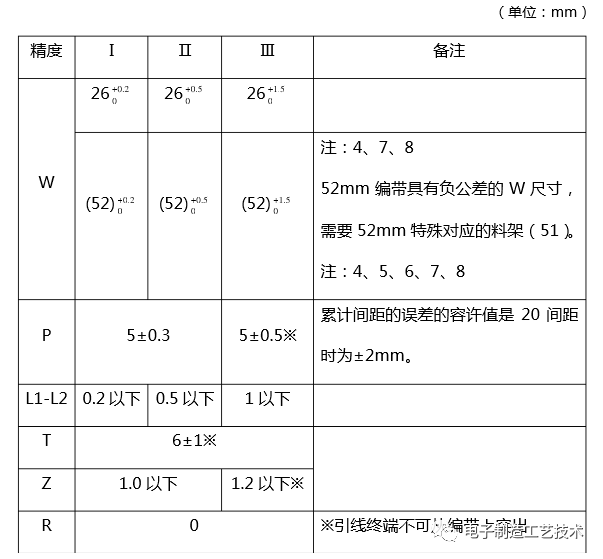

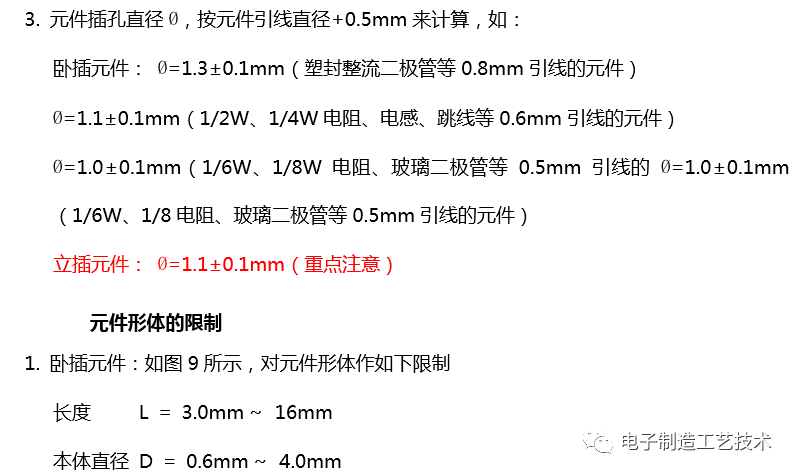

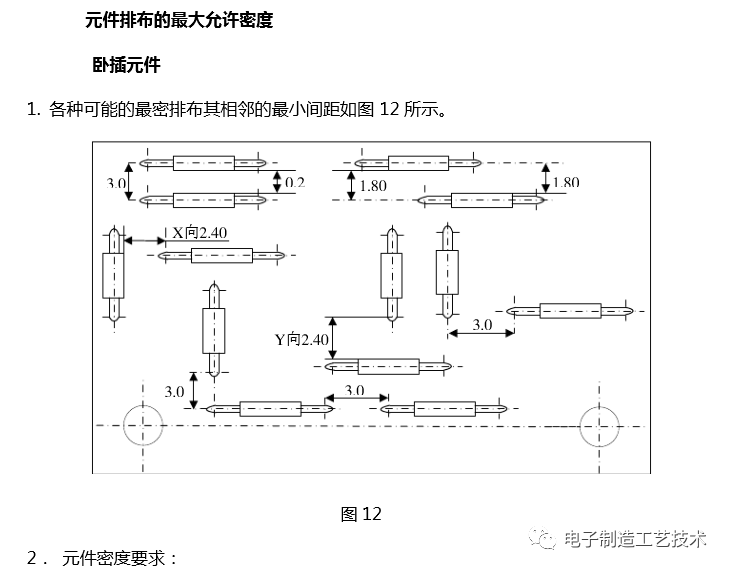

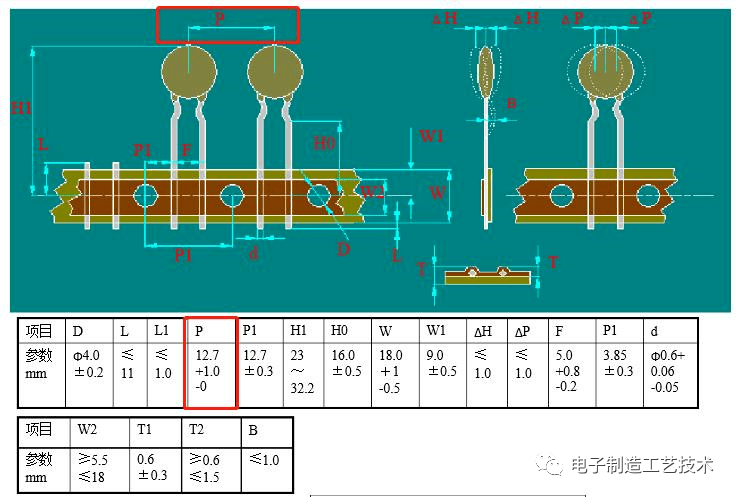

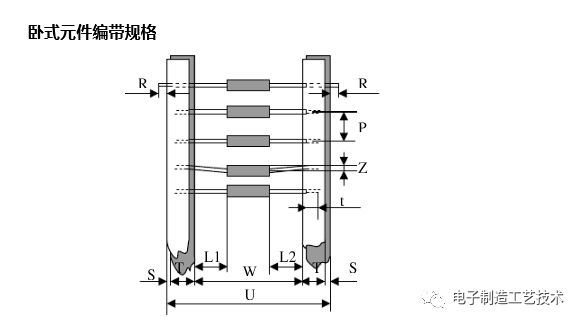

小编从事电子业以来一直关注与研究这方面的相关技术与企业导入难易度，DIP插件接近于非标自动插件，取决于元件规格形状与来料包装与贴装位置，存在居多不确定性因素故称之为非标自动插件，目前市场大多DIP插件生产线采用半自动+人工协作模式 (即自动插件机+人工插件)因为投资与回报周期较长 (来料包装更改为插件机供料标准化成本+设备成本等)普及还需要时间与市场技术沉淀，近年来智能制造插件机的技术也有了很大的突破，国内外电子生产设备厂商也相继推出了对应的插件机技术，我相信在未来的10年里DIP插件将出现相关电子元件包装标准形状标准等，(目前部分立式与卧式已经可实现标准化，详情请继续往下看，但还有异形装元件因功能与厂家不同包装与形状也不同，所以还有许多问题需要功课，)

下面看一下DIP插件可实现性视频

免责声明：本文系网络搜集资料编辑的原创，版权归原作者所有。如需转载请注明出处与标明转载来源。如涉及作品请与我们联络。
