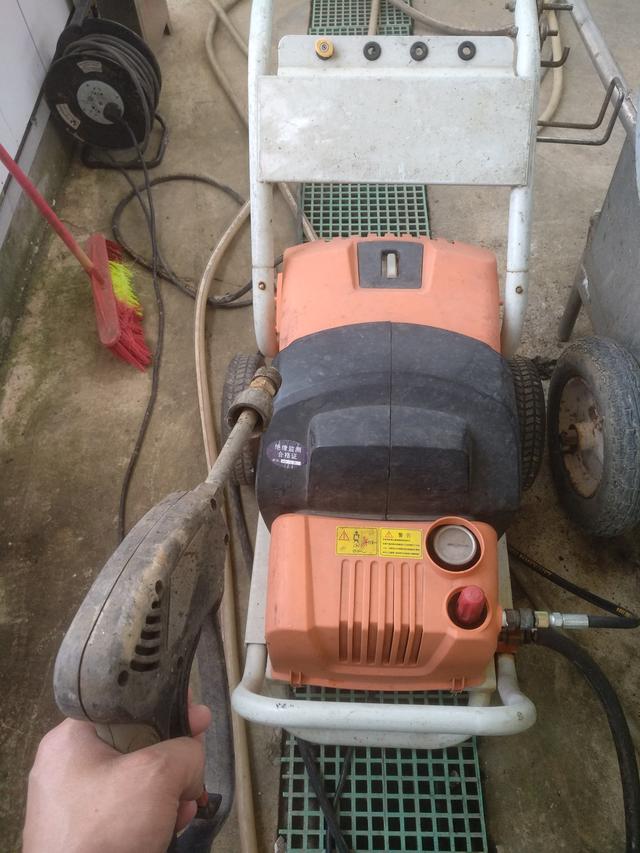

图1、正在使用的高压清洗机

厂里有几台上海熊猫的220V清洗机，型号是DM90LL4，主要用于清洗空调机组的滤筒以及空调箱体内的灰尘，或者冲洗污水站压滤机和地面的污泥等，使用率还是比较高的。最近连续出现了几次电路故障，有必要进行一下梳理了，便于以后能够及时解决问题，也跟维修电工的师傅们做个交流，我们共同提高技术。

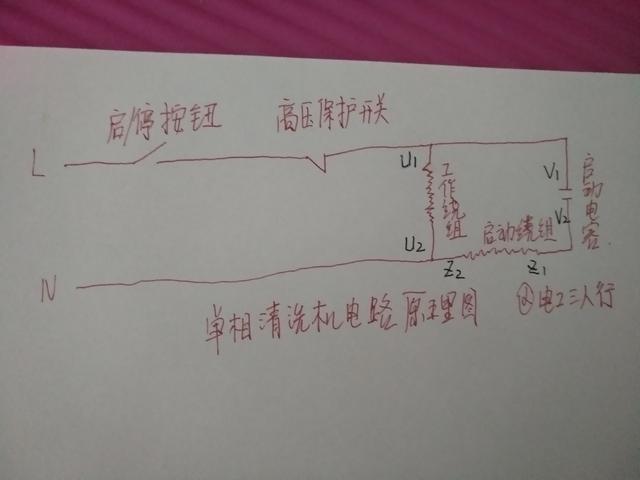

图2、手绘单相电机电路原理图

清洗机是由一台2.4KW单相电机驱动，由于到处移动使用，也没有做控制柜，只要有220V电源插座插上就能用。其电路原理也是很简单的，就是一个单相电机电容启动控制电路，加上了一个启停按钮开关(带自保持)和一个高压保护开关。

按钮开关就不说了，控制清洗机的启停。高压保护开关，实际上是一个安全联锁，防止清洗机的压力超过一定的压力，能够自动切断电路，让清洗机停止工作，对泵头和人都能起到保护作用。

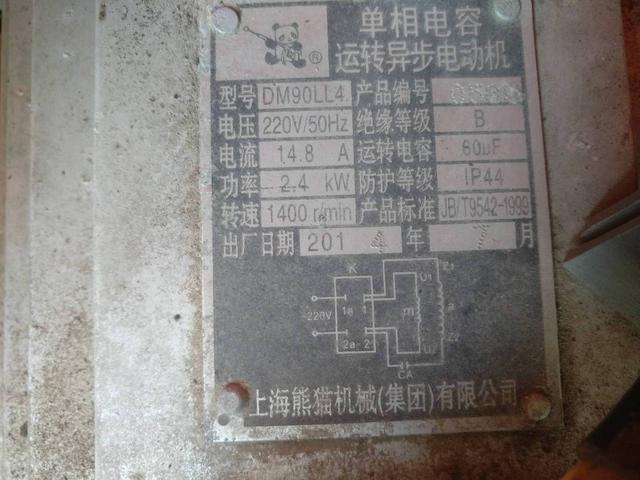

图3、电机铭牌上的电路图

这是电机铭牌上的电路图，不包括启停按钮和超压保护开关，实际上就是单相电机电容启动电路图。

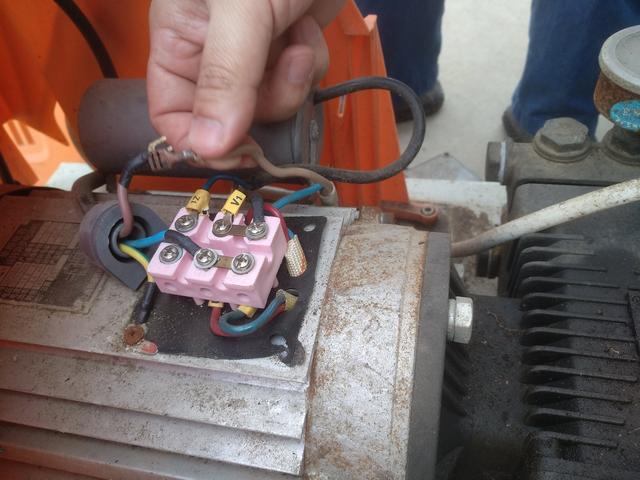

图4、清洗机实物接线方法及线路走向示意图

初看这个接线图会有点凌乱，不会对于维修电工来说，和上面手绘的电路原理图结合起来，更有实战意义。下面我来简单解读下这个接线盒内的怎么接线。

首先说明下，U2-Z2、U1-V1通过连接片连接，是相通的。并且，下面的接线柱标号和前面手绘的原理图，是完全对照的。

火线(并非严格)进接线盒之前，先串联一个高压保护开关，此开关正常时常闭，当压力过高时能切断电路。返回接线盒后接到U1接线柱，零线接到U2接线柱，这样工作绕组U1-U2就接到了电路中。Z2-Z1V2-V1串联(启动绕组和启动电容串联)后接入电路。并且与工作绕组并联关系。

下面说几个经常遇到的故障案例

图5、接头处容易接触不良

故障案例一、电源进线和高压开关接口处烧断。由于采用的是插接接法，长期的振动和氧化，在电线接头处很容易因接触不好导致电流过大，时间长就容易烧断。干脆我就把这个插头剪掉，直接用电线做接头，会更牢固可靠，绝缘胶布包好就可以。

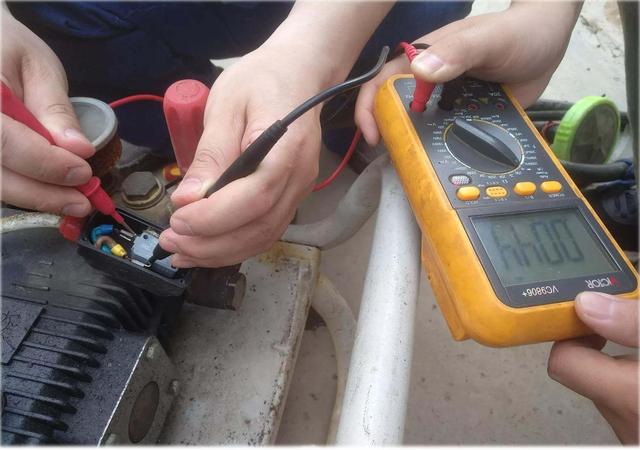

图6、测量高压开关

故障案例二、高压开关损坏。由于清洗机在工作时，会根据需要调整压力，它是靠机械按钮控制通断，正常使用不容易损坏。大部分都是因为电路短路或电流过大烧坏的。判断方法是：常态下是通的，按下黑色按钮断开。

图7、里面那个灰色圆圆的是启动电容

故障案例三、电容烧坏。不仅仅是清洗机的常见故障，所有的单相电机电容启动的控制电路，都会经常遇到电容烧坏的情况，可以使用万用表判断电容的好坏。

一个刚入门的维修电工小师傅，问我怎么用万用表判断电容的好坏，今天有点晚了，下次录一个用万用表测量电容是否烧坏的视频，敬请期待！
