电子管功放制作指南_打造一台采用6P14电子管的立体声推挽功率放大器，15W黄金功率...

一直都打算制作一台全电子管功率放大器，这个制作我准备了很长的时间，制作也需要耐心和时间。在本篇中，我将为您展示我是如何制作的。如果您有任何疑问和感兴趣的话，欢迎和我交流。音响科技工坊随时欢迎您。

注意！本功放内部含有高压部分，因为电子管供电电压比较高，所以没有一定电子基础请不要尝试，而且不要在开机的时候用手去触摸电子管壳。好了继续往下看！

步骤1：创意

我一直对自己的音响器材不满意，国产的功放机大多声音粗糙，和专业功放声音差不多。听起来累，而更换一部功放又要付出许多代价。久而久之花出去的钱不少，而并没有什么实质性的提高。早就听说电子管声音甜美耐听，所以一直打算做一台。正好一个老烧友送给我几只电子管，这也给我制作电子管功放下定了决心。

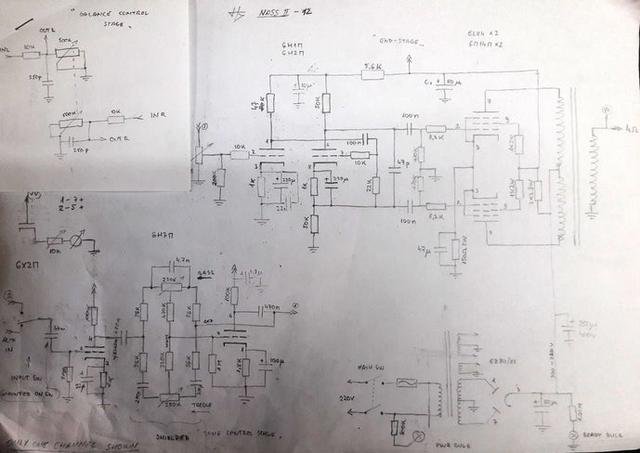

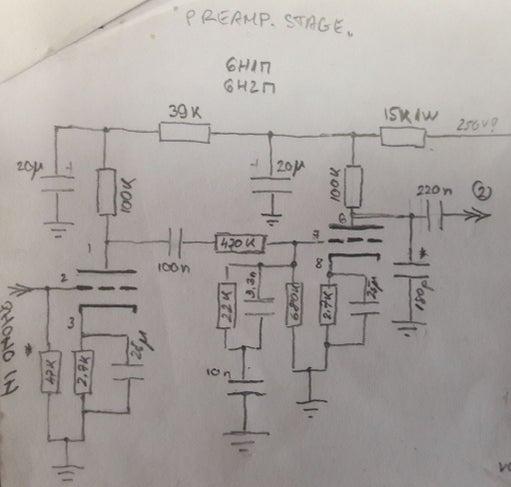

步骤2：原理图和零件配备

这应该是重中之重：设计原理图。首先，确定好自己需要使用的电子管，然后开始画。首先，我希望它带有唱放，还有辅助输入，以及带有漂亮的UV表指示，并且音量可以调节，功率要大一些的推挽功放。功率管必须使EL84(国产管是6P14)。

步骤3：搭棚测试

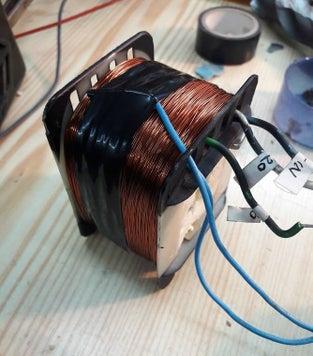

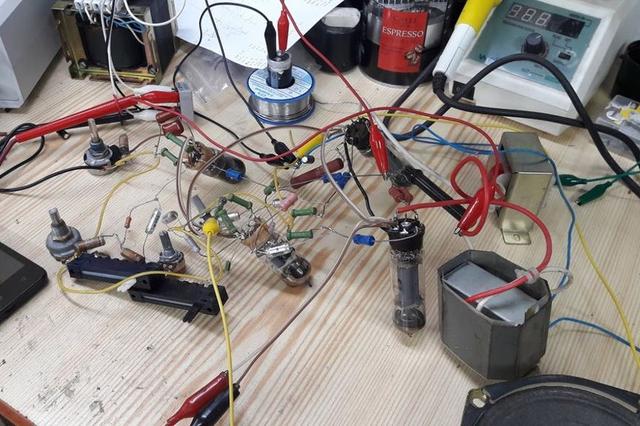

在上方的图中，我使用两个串联的普通电源变压器，作为输出变压器，指示为了测试是否可以正常工作，工作是可以，但是声音勉为其难。后来我想干嘛不拆了从新绕制，于是把两只电源变压器拆了，采用平绕法，分层分段，初次级夹绕，中高频的声音立即变得生动耐听。

步骤4：机箱

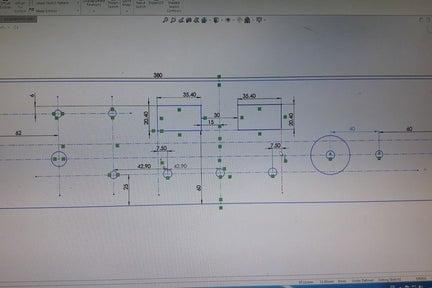

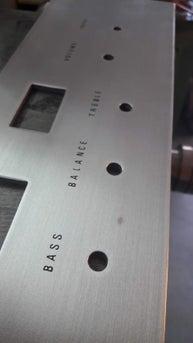

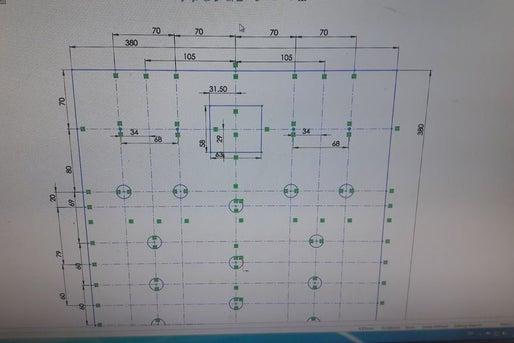

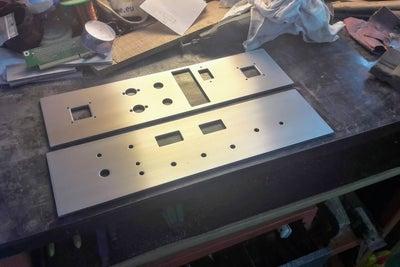

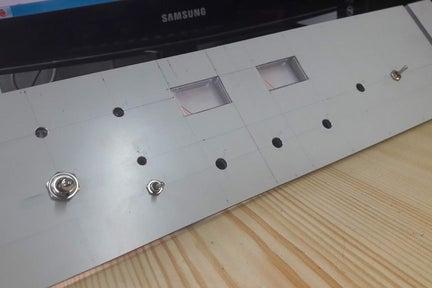

一个好的机箱，可以使制作更容易成功。于是前后面板我采用铝拉丝，侧面板用硬木制作。

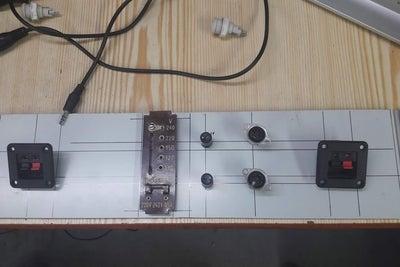

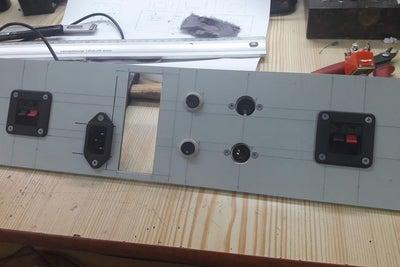

后面板

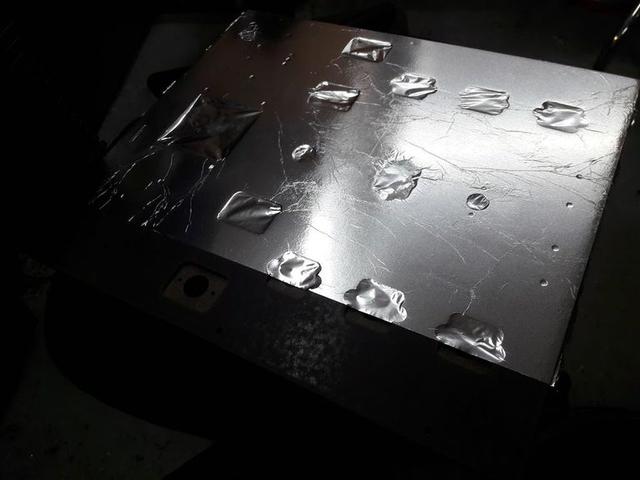

由于资源有限，我不得不放弃铝制顶盖，这年和背面由两张铝板和一块塑料板构成。顶盖我使用TEXTOLITE材料，颜色为棕褐色，兼顾耐用。整个电器外壳仅一处接地防止环路。

步骤5：接线

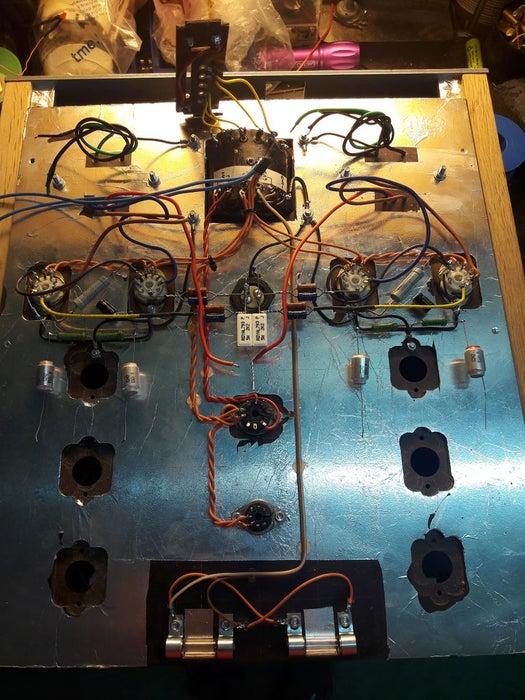

在顶板上安装钣金加固，用以支撑变压器后，我就开始布线。这是最耗时的部分，我先用螺栓固定变压器和管座，然后焊接上必要的零件。音调控制模块需要加上屏蔽，杜绝外界电磁干扰，因此我将其装在一个金属盒中。

第六步：总装调试

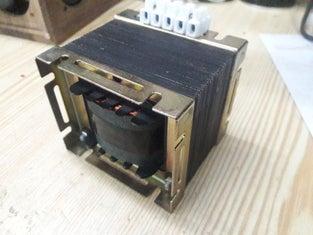

我把所有的零件装好，经过测试，发现主电源变压器存在过热和电流过高的问题，大约半小时温度升到90度以上。这超出了它的稳定工作状态。即使在机箱中加了小风扇，也无法降低温度。因此，必须在机箱内另外安装一个6.3v变压器。这样解决了高温问题。

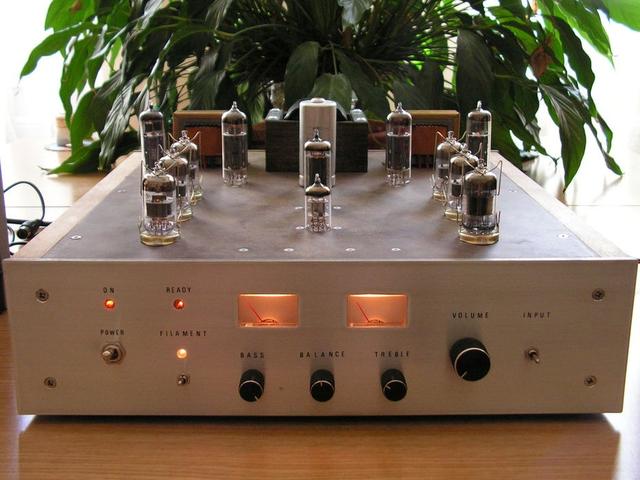

虽然是搭棚焊接，但是由于布线合理，噪音极小，尽管该放大器还存在很多小缺陷，但听起来很棒。声音细致，低频弹性十足，久听不累，意境深远。

该放大器每声道可输出15WRMS功率，而没有明显失真，工作时耗电大约100W。由于管子会产生大量热量，在冬天，可以当小太阳使用了。非常温暖呀。
