1.问题描述

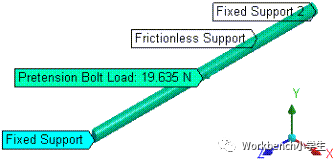

半圆柱的两个端面固定。纵向面无摩擦支撑。螺栓预紧力加在半圆柱面上。找出由于螺栓预紧力载荷引起的Z方向变形和adjustment reaction。

2.材料设置，导入模型

E=2e11 Pa    ν = 0.0

长度L = 1米     直径D = 0.05米

3.网格划分

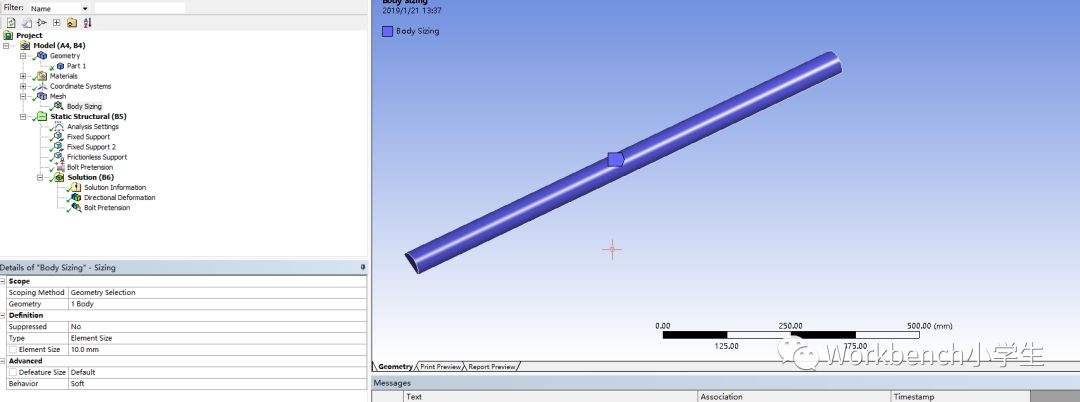

插入size，选择整个零件，大小填入10mm

4.边界条件

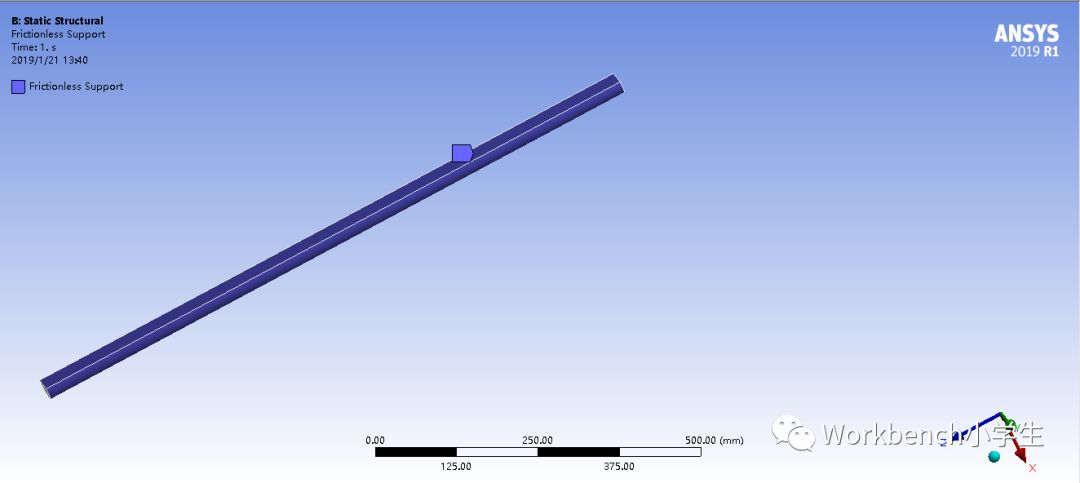

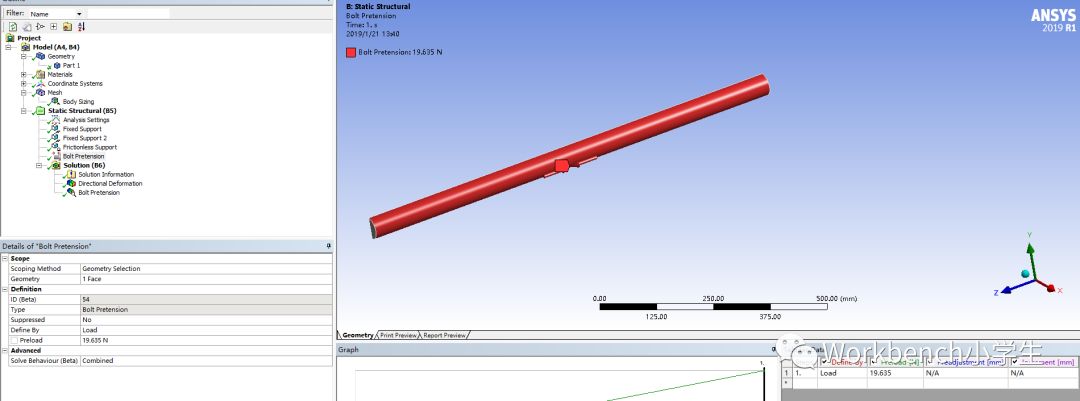

两个端面施加固定约束，圆柱面和内面施加Frictionless Support，圆柱面施加螺栓预紧力19.635N。

5.查看结果

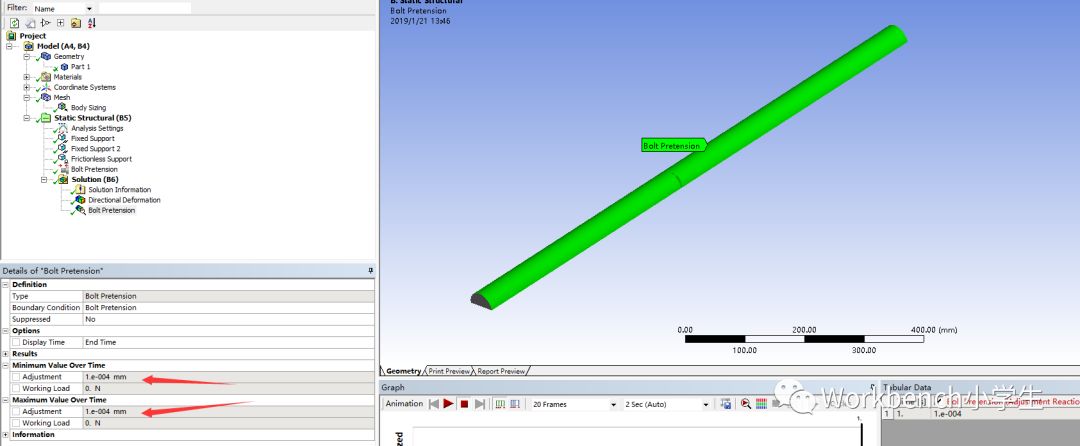

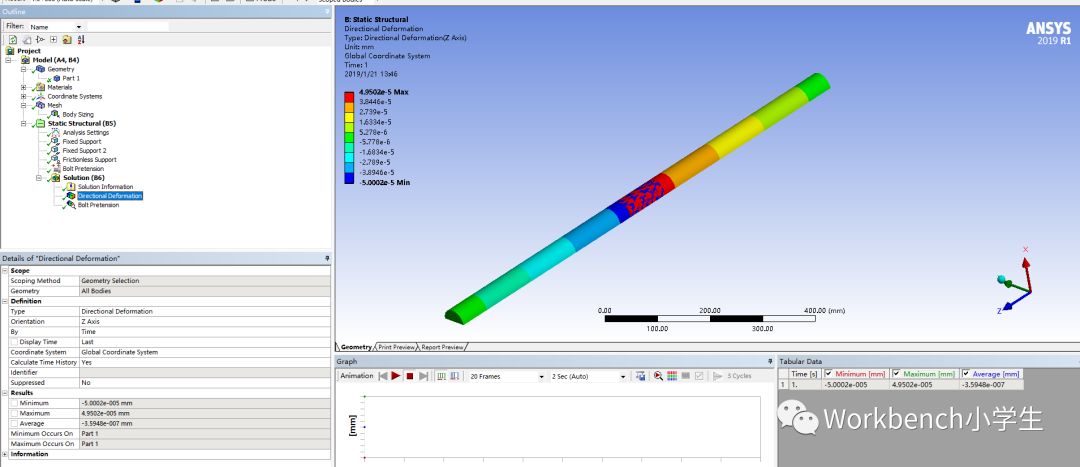

右键Solution插入Directional Deformation，选择Z轴，插入Bolt Pretension，求解

6.小结

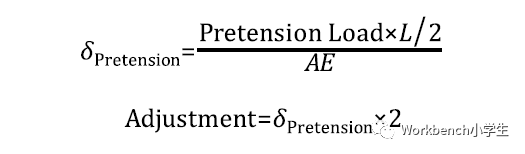

螺栓预紧力的操作还是比较简单的，更多更详细的操作大家可以去看看周老师的静力学，那本书里操作也更多，还有我记得刘笑天在西莫论坛上有一篇文章也讲过螺栓预紧力的，那篇文章中花样更多，大家有能力的可以找了看看。至于该案例的结果其实就是压缩，具体公式在材料力学中就有，大家可以去翻翻书，这里也给一下公式的截图。

模型链接：

https://pan.baidu.com/s/11bLjW5cYL9L4Acmvr6QTIg 提取码：yf45
