1. 实战目的

(1) 理解三层交换的概念

(2) 配置三层交换

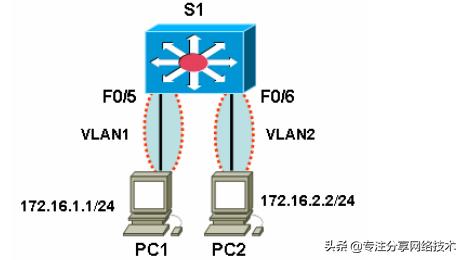

2. 拓扑


3. 步骤

我们要用 S1 来实现分别处于 VLAN1 和 VLAN2 的 PC1 和 PC2 间的通信。

(1) 步骤 1:在 S1 上划分 VLAN

S1(config)# vlan 2

S1(config-vlan)# exit

S1(config)# int f0/5

S1(config-if)# switchport mode access

S1(config-if)# switchport access vlan 1

S1(config-if)# int f0/6

S1(config-if)# switchport mode access

S1(config-if)# switchport access vlan 2

(2) 步骤 2:配置三层交换

S1(config)# ip routing

//以上开启 S1 的路由功能,这时 S1 就启用了三层功能。

S1(config)# int vlan 1

S1(config-if)# n
