CNVi是什么?CNVi(Connectivity Integration),CNVi 即英特尔集成连接 I/O 接口,是英特尔专为 Wi-Fi 和蓝牙无线设备设计的一种连接架构。
架构原理:
在 CNVi 架构下,网络适配器中通常较大且昂贵的功能模块,如 MAC 组件、内存、处理器以及相关的逻辑 / 固件等,都被移至 CPU 或芯片组(平台控制器中枢)内部。仅信号处理器、模拟和射频(RF)功能保留在外部可升级的 CRF(Companion RF)模块上,自 2019 年起该模块采用 M.2 接口。
CNVi 不会占用 PCIe 总线数,也不会占用显卡通道数,CNVi 技术将无线网卡的性能集合于 CPU 内,集成度比 PCIe 的无线网卡高,与中央处理单元紧密相连,性能更高,并可有效降低能耗。CNVi 技术把特定的 Wi-Fi 单元集合于处理器内,该项技术不会造成 CPU 负担,散热性能可以根据 CPU 的实时温度参数进行精准调整,保持稳定运行。
但这些仅限于Intel平台CPU。
发展历程
- CNVi 于 2017 年随着 Gemini Lake 的发布而引入桌面平台。
- 2018 年因 Coffee Lake 引入了移动英特尔平台。
- 后续推出了 CNVio2、CNVio3 等接口标准,如WiFi 6 AX201 适配器需 10 代酷睿处理器支持(CNVio2),WiFi 7 BE201 网卡支持最新的 CNVio3 接口
CNVi 3介绍
WiFi 7 是新一代无线网络标准,而 CNVI 3 是英特尔推出的用于连接无线网卡和主板的接口标准,二者相互关联、相互促进,共同推动无线通信技术发展。
在性能方面:
CNVI 1 最初设计时,主要为了满足当时无线网卡的基本数据传输需求,带宽相对有限。CNVI 2 在 CNVI 1 的基础上进行了一定的改进,带宽有所提升,但仍然难以完全满足高速率无线通信的需求,在应对一些大流量数据传输时可能会出现瓶颈。
但CNVi 3在原有的基础上大幅提升了带宽,能够更好地支持新一代高速无线标准,如 Wi-Fi 6E 和 Wi-Fi 7 等。更高的带宽意味着在进行高速数据传输,如 4K 甚至 8K 视频的在线播放、大型文件的快速下载等场景下,数据能够更流畅地在无线网卡和主板之间传输,减少延迟和卡顿现象。
同时Intel推出最新WiFi系列—WiFi7,WiFi 7 旨在提供比前代标准显著更快的传输速度、更低的延迟和更高的容量。它通过一系列先进技术,如更高阶的调制方式、更多的信道带宽等,实现了理论上高达 46Gbps 的传输速率。CNVI 3 作为接口标准,大幅提升了带宽,能够为 WiFi 7 无线网卡与主板之间的数据传输提供充足的通道,确保 WiFi 7 的高速数据可以流畅地在设备内部传输,避免因接口带宽不足而限制 WiFi 7 性能的发挥。
当 WiFi 7 无线网卡与支持 CNVI 3 的主板结合使用时,二者能够协同工作,为用户带来更优质的网络体验。
在应用场景方面:
CNVi 1和CNVi 2 具备基本的无线通信功能,但在一些高级功能的支持上相对较弱。例如,对于多用户 MIMO(MU - MIMO)技术的优化程度有限,在多设备同时连接的场景下,网络性能的提升效果不够明显,但CNVi 3同时与WIFI7相互关联,更适合对网络性能有较高要求的场景,如企业办公环境中的多设备高速互联、数据中心的无线接入、智能家居设备的大规模连接等。在这些场景中,CNVI 3 的高性能和强大功能能够充分发挥优势,为用户提供更优质的网络体验。

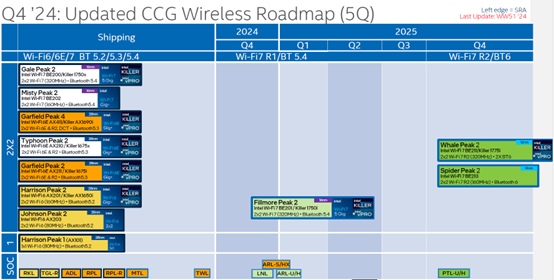

WiFi Roadmap
目前基于Intel CNVi接口的WiFi6及WiFi6E有以下型号。
其中WiFi6的型号有AX101、AX201、AX203其中AX101为1X1天线WIFI模组。
WIFI6E的型号为AX211和AX411供客户选择。
WiFi7 BE201为2X2天线模组,与Intel最新Ultra平台 Lunar Lake和Arrow Lake-U/H匹配,配置了最新CNVi 3接口,在性能上大大提升。
随着无线通信技术的不断发展,WiFi 标准和接口技术也在持续演进。WiFi 7 代表了当前无线网络技术的前沿水平,而 CNVI 3 则是为了适配新一代无线网卡的需求而推出的接口标准。未来,随着 WiFi 技术向更高版本发展,接口标准也可能会相应地进行升级和改进,以保持与无线网络技术的同步发展,确保设备能够始终支持最新的无线功能和性能。
内容参考来源:

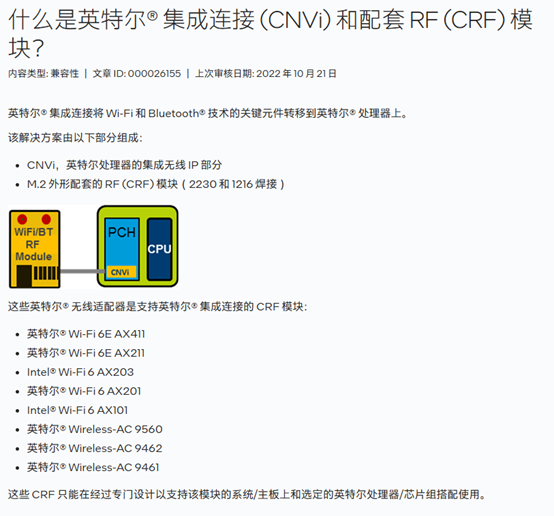

什么是CNVI和配套RF:
https://www.intel.cn/content/www/cn/zh/support/articles/000026155/wireless.html

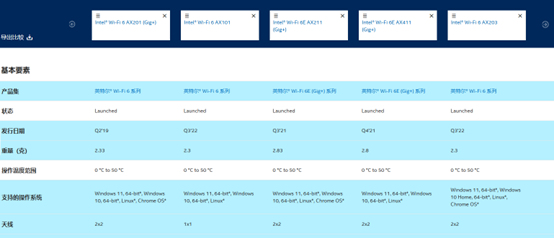

WIFI6和WIFI6E型号对比:

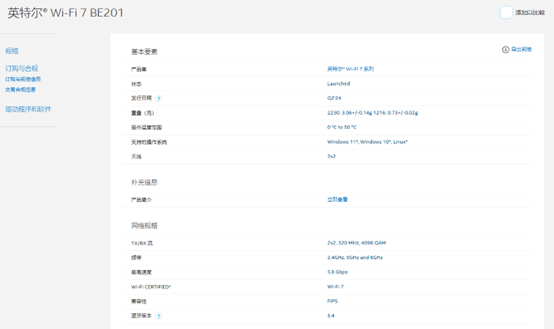

WIFI7型号:
