AOP 设置
控制设置
在该菜单中可以确定 LOCAL 模式中各控制键的设置，参见章节“操作/通过操作面板进行控制/通过操作面板进行操作”。
显示设置
菜单“显示设置”可设置显示屏亮度、背光强度和对比度。
定义操作屏幕
菜单“自定义操作屏幕”实现了五个操作屏幕的切换。您可以在其中设置哪些参数可以显示在显示屏上。

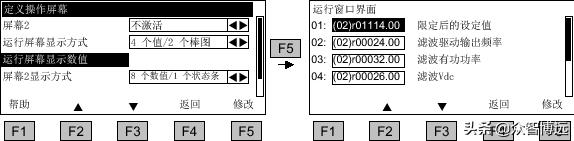

图片: 定义操作屏幕

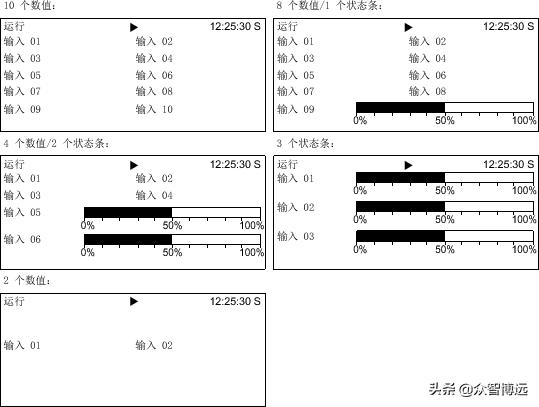

下面的示意图展示了在不同的操作屏幕中条目的布局方式：
图片: 不同操作屏幕中条目的位置
运行窗口界面的信号列表
下表中列出了运行窗口界面中几个比较重要的信号，以及这些信号的标准值、快速调试时的缺省设置。
驱动对象 VECTOR
列表: 运行窗口界面的信号列表 - 驱动对象 VECTOR
信号
参数
缩写名
单位
标定(100%=...)参见下表
出厂设置(编号)
斜坡函数发生器前的转速设定值
(1)
r1114
NSOLL
rpm
p2000
输出频率
(2)
r0024
F_AUS
Hz
标准频率
经过滤波的功率
(3)
r0032
PWIRK
kW
r2004
经过滤波的直流母线电压
(4)
r0026
U_DC
V
p2001
经过滤波的转速实际值
(5)
r0021
N_IST
rpm
p2000
经过滤波的电流实际值
(6)
r0027
I_IST
A
p2002
电机温度
(7)
r0035 1)
T_MOT
°C
p2006
变频器温度
(8)
r0037
T_功率单元
°C
p2006
经过滤波的转矩实际值
(9)
r0031
M_IST
Nm
p2003
经过滤波的变频器输出电压
(10)
r0025
U_AUS
V
p2001
用于诊断目的
经过滤波的转速设定值
r0020
NSOLL
rpm
p2000
经过滤波的调制系数
r0028
AUSST
%
标准调制系数
磁通电流分量
r0029
IDIST
A
p2002
转矩电流分量
r0030
IQIST
A
p2002
变频器过载
热过载系数
r0036
LTI2T
%
100 % = 断路
电机编码器转速实际值
r0061
N_IST
rpm
p2000
滤波后的转速设定值
r0062
NSOLL
rpm
p2000
滤波后的转速实际值
r0063
N_IST
rpm
p2000
调节误差
r0064
NDIFF
rpm
p2000
转差频率
r0065
FSCHL
Hz
标准频率
输出频率
r0066
F_AUS
Hz
标准频率
输出电压
r0072
UIST
V
p2001
调制度数
r0074
AUSST
%
标准调制系数
转矩电流实际值
r0078
IQIST
A
p2002
力矩实际值
r0080
M_IST
Nm
p2003
用于扩展诊断目的
转速固定设定值生效
r1024
rpm
p2000
生效的电机电位器设定值
r1050
rpm
p2000
得出的转速设定值
r1119
NSOLL
rpm
p2000
n 控制器输出
r1508
NREGY
Nm
p2003
n控制器I分量
r1482
NREGI
Nm
p2003
PROFIBUS 发出的设定值
r2050
PBSOL
rpm
p2000
1) 在没有安装温度传感器时会显示 –200 °C 的温度值。
驱动对象 VECTOR 定标
列表: 驱动对象 VECTOR 定标
变量
定标参数
快速调试的缺省设置
标准转速
100 % = p2000
p2000 = 最大转速 (p1082)
标准电压
100 % = p2001
p2001 = 1000 V
标准电流
100 % = p2002
p2002 = 电流限制 (p0640)
标准转矩
100 % = p2003
p2003 = 2 x 电机额定转矩
标准功率
100 % = r2004
r2004 = (p2003 x p2000 x π) / 30
标准频率
100% = p2000 / 60
标准调制系数
100 % = 无过调制的最大输出电压
标准磁通量
100 % = 电机额定磁通量
标准温度
100 % = p2006
p2006 = 100 ℃
驱动对象 TM31
列表: 运行窗口界面的信号列表 - DO TM31
信号
参数
缩写名
单位
定标
(100 % = ...)
模拟量输入 0[V, mA]
r4052[0]
AI_UI
V, mA
V: 100 V / mA: 100 mA
模拟量输入 1[V, mA]
r4052[1]
AI_UI
V, mA
V: 100 V / mA: 100 mA
已定标的模拟量输入 0
r4055[0]
AI_%
%
如同 p200x 设置
已定标的模拟量输入 1
r4055[1]
AI_%
%
如同 p200x 设置
曲线记录仪设置
在这个菜单中您可以进行以下设置：
参数选择
在此菜单中可以选择参数，其在曲线记录仪中的信号应当以曲线的形式显示。
插补(出厂设置：否)，用于更好地显示跃变值。
- 否：只将测量值显示为点，点之间没有连线。
- 1：以垂直线连接测量值。
- 2:以中心偏移的线连接测量值。
时基(出厂设置：2 分钟/图)
设置信号检测的速率(分钟/图)。该值可以修改为 2 的整数倍值。输入奇数时，会自动取下个更大的偶数。更改时基后，记录会重新开始。
后台记录(出厂设置：否)
- 是：在退出显示窗口后，数值记录会继续进行。重新登入时会显示已记录的历史数据。
- 否：退出曲线记录仪后，数值记录结束。
Y 缩放模式(出厂设置：自动模式)， 确定曲线图的显示
- 自动模式：自动对曲线进行比例缩放(以最佳的显示屏高度)。
- 手动模式：通过手动输入范围极限 MIN/MAX 进行缩放。如果在该模式中出现指定范围外的值，相应的限值会自动调整，以便能始终记录当前测量值。
设置日期/时间(用于故障信息的日期戳)
在该菜单中可以设定日期和时间。
另外还可以设定，是否在 AOP 变频器之间进行同步。通过“AOP -> 驱动装置”同步可以为故障信息标上日期戳和时间。
提示
时间显示格式
在变频器中，时间以 UTC 格式显示在参数 r3102 中(天数/毫秒数，自 01.01.1970 起)。
点击“其他设置”可对同步进行设置：
同步(出厂设置：无)
- 无
- AOP 和变频器之间不进行时间同步。
- AOP->驱动装置
- 提示
- 闪烁的 “S”
- 如果在时间同步时 AOP 发现 RAM 和 ROM 内的时间不同，在显示屏右上方会显示一个“S”，在显示和/或参数设置锁激活时显示一个钥匙符号。
- - 选中该选项时将立即进行同步，AOP 的当前时间会传送给变频器。
- - 在每次 AOP 启动时，AOP 的当前时间都会传送给变频器。
- - 根据所设同步周期，AOP 的当前时间会传送给变频器。
- 驱动装置->AOP
- 提示
- 主时钟
- 驱动中的时间必须由主时钟(例如：SIMATIC)设置。
- - 选中该选项时将立即进行同步，变频器的当前时间会传送给 AOP。
- - 在每次 AOP 启动时，变频器的当前时间都会传送给 AOP。
- - 根据所设同步周期，变频器的当前时间会传送给 AOP。
同步周期
时间同步周期的设置范围为 1 小时(出厂设置)到 99 小时。
AOP 中从最后一次修改周期的时间点起的时间决定了周期的大小。
夏令时切换(出厂设置：否)
- 否
- 时间不会自动切换至夏令时。
- 是
- 只有当同步设为“无”或“AOP -> 驱动”时，才可进行选择。
- 时间会自动切换至夏令时或冬令时。
- 切换后 - “AOP -> 驱动”中 - 会立即进行同步，不管所设的同步周期是多少。
同步的更改必须通过“保存”键来保存。
日期格式
在本菜单中可以设置日期格式。
- DD.MM.YYYY：欧洲日期格式
- MM/DD/YYYY：北美日期格式
DO 名称显示模式
在该菜单中可以切换 DO 名称的显示方式：是标准缩写(如 VECTOR)还是用户自定义的 DO 名称(如电机_1)。
用户自定义 DO 名称(出厂设置：否)否)
- 是：用参数 p0199 中保存的“用户自定义 DO 名称”取代 DO 的标准缩写名来进行显示。
- 否：显示 DO 的标准缩写名。
电机电流标定
在此菜单中可在运行窗口界面中转换用于参数 r0027 (经过滤波的电流实际值)条带显示的标准值。
电机电流标定(出厂设置：否)
- 是：操作屏幕中参数 r0027 的状态条显示以参数 p0305(电机额定电流)为基准。
- 否：操作屏幕中参数 r0027 的状态条显示以参数 p2002(基准电流)为基准。
复位 AOP 设置
选择该菜单项后，AOP 的以下设置会恢复为出厂设置：
- 语言
- 显示器设置(亮度、对比度)
- 运行窗口界面
- 控制设置
提示
恢复出厂设置
一旦复位，操作面板中所有和出厂设置不同的设置将立即被修改。在某些情况下，可能会导致变频调速柜出现意外的运行状态。
因此必须小心执行复位操作！
电池符号
在此菜单中可激活运行屏幕中的电池符号的显示。激活显示时，电池符号显示在时钟的秒针显示区。电池电量每格表示 20%，当显示到最后 20% 时，电池符号会闪烁，提示更换电池。
电池符号(出厂设置：否)
- 是：电池符号显示在运行屏幕右上角的时钟秒针显示区。
- 否：电池符号不在运行屏幕中显示。
