如果电路教材这么讲--积分运算电路中反馈电容并联电阻的作用

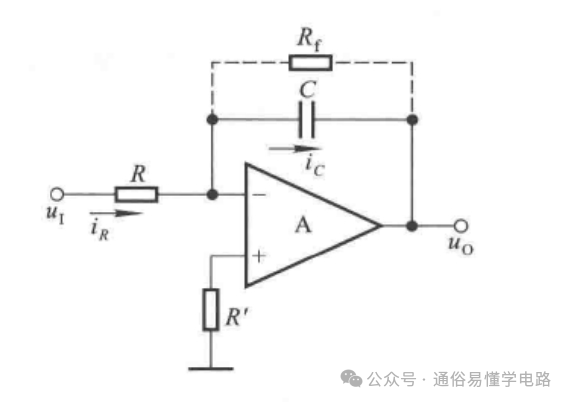

  在学习模电教材运算电路章节中，运放的反馈仅仅有一个电容，但现实中设计的电路中常常在电容旁并联一个电阻，教材中讲到：为了防止低频信号增益过大。但是还是非常疑惑，什么意思呢？今天我们就来通俗说下为什么要加这个电阻？这个电阻的作用是什么？

一、理想积分器的问题

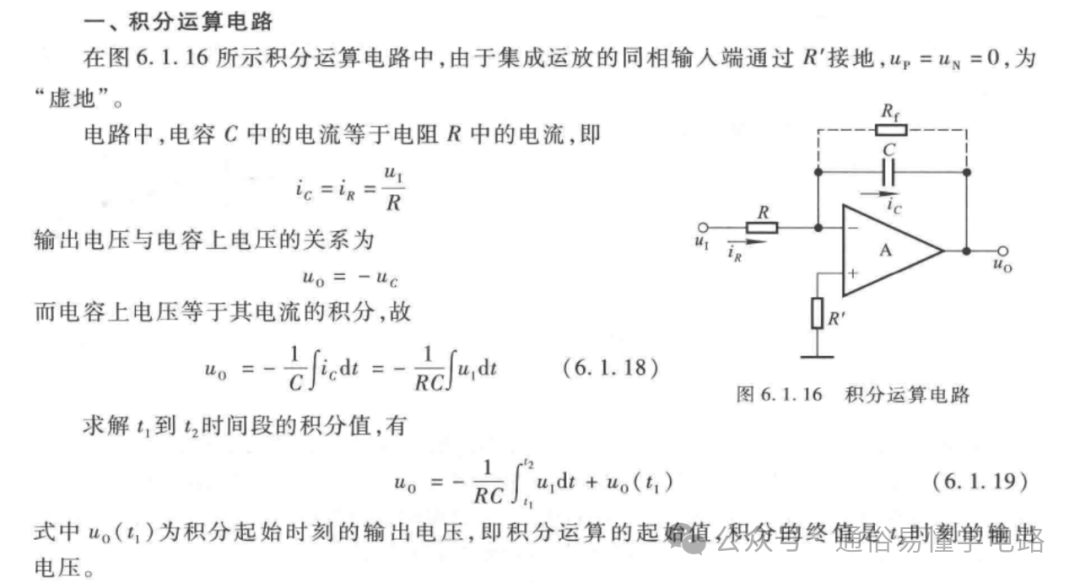

1. 理想模型理论结构：仅反馈电容 ，无并联电阻。

积分特性：Vout=(-1/RC)∫Vindt，可完美积分。

2. 致命问题运放并非理想器件，存在两个现实缺陷：

1.输入偏置电流：运放输入引脚有微小电流 Ib（典型值纳安级）持续流入/流出。

2.输入失调电压：即使输入为零，运放输入端口存在微小的电压偏移Vos 。

3.无并联电阻时：电容的直流阻抗无穷大,Ib或 Vos 无处释放，持续为电容充电：

Vout=(Ib/C)*t

时间越长，输出电压逐渐漂移至电源轨（正/负饱和），导致电路失能。

二、并联电阻的核心作用

1. “泄放通道”比喻

反馈电阻 的作用类似水桶底部的小孔：

电容充水：理想积分需要水桶无限容量。

现实漏水：小孔缓慢漏水（电阻泄放微小电流），避免水桶溢出（输出饱和）。

2. 具体功能

抑制直流漂移：为运放的输入偏置电流 Ib 和失调电压Vos  提供直流泄放路径，避免电容被持续缓慢充电。

稳定输出：将积分器的直流增益限制为有限值Rf/R ，避免积分器成为开环放大器。

三、并联电阻的参数设计

1. 取值原则满足直流稳定性：Rf>>R

电容的直流阻抗足够小

不影响积分功能：在工作频率下，Rf 对积分主导作用无显著干扰：若积分下限频率为 fmin，取Rf 的值，1/2πRfC>>fmin。

举例：C=1μF,积分时间常数τ=R*C=1s （对应R=1MΩ ）。

选择并联电阻Rf=10R=10MΩ ，此时1/2πRfC=0.016Hz ，远低于典型信号频率。

2. 设计副作用

并联电阻后，积分器在低频时退化为反相放大器，传递函数变为：

H(s)=-(Rf/R)*(1/(1+RfC*s))

实际积分效果限制在 f>>1/2πRfC 的频率范围。

四、实战案例与验证

1. 实验现象验证

不接 Rf：输入接地时，用示波器观察输出缓慢漂移，最终稳定在VCC或 VEE。

接入 Rf：输出稳定在Vout≈-Ib*Rf 。

2. 参数误选导致失效

错误示例：

积分时间常数τ=R*C=1ms，选R=1kΩ , C=1μF。

若误取 Rf=1kΩ，则1/2πRfC=159Hz ，实际积分仅对f>>159Hz 的信号有效。

正确修复：改用Rf=10MΩ ，使1/2πRfC=0.016Hz ，积分效果覆盖更宽频率范围。

五、总结

“积分电容并电阻，绝非设计多此举，直流泄放稳输出，低频截止保精度。

本质矛盾：

理想积分器的无穷大开环增益与运放现实的非理想性之间的妥协。

设计窍门：

使用低漏电流电容（如薄膜电容）。

选择低输入偏置电流运放（如 JFET 或 CMOS 输入型）。

折中处理：允许积分器在极低频退化，换取电路稳定性。
