本文介绍了矩阵键盘的线反转法接线图及其工作原理。通过四个行引脚置0推挽输出，四个列引脚上拉输入，当按键按下时，会拉低某一列电压，通过检测输出寄存器变化确定按下列数。然后反转输入输出，再次检测以确定按照行数。最终得到按键的精确位置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

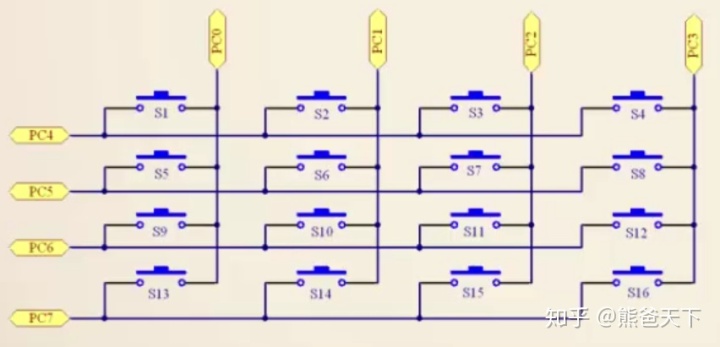

线反转法接线图如下。其原理简单来说就是：

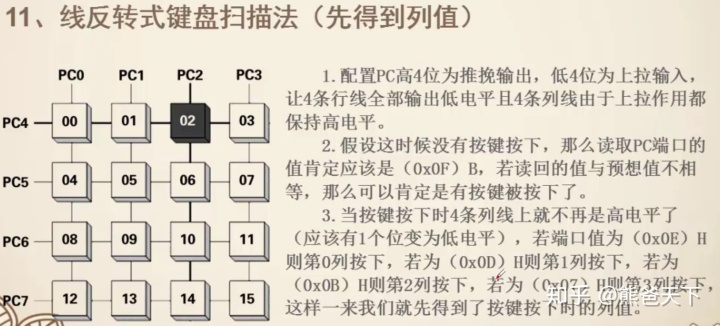

四个行引脚推挽输出低电平（置0），四个列引脚上拉输入，

如果有按键按下，会连通行与列，导致某个列引脚电压被拉低，故输出寄存器不再是0X0F，而是0X0E,0X0D,0X0B,0X07,

这样就判断出了那一列被按下。

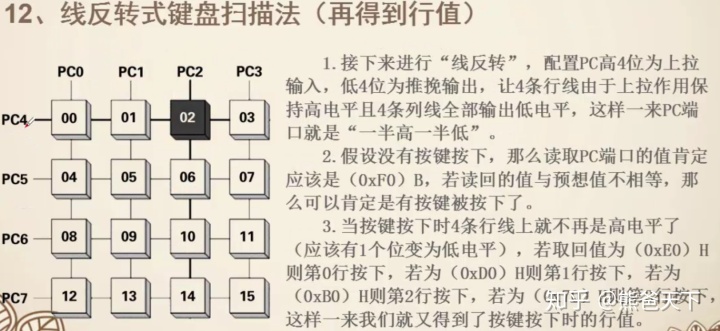

此时反转输入输出，用同样的方法监测那一行被按下。

最后返回键值。

//------------------------------header------------------------------------------
#includ
