有人在学习PLC时总会说指令太多没有办法全都记住，我这里想说的是：你说的对，是很难全都记住，但是呢，要对一些指令有一些的了解，最起码的是知道有哪些指令，具体怎么用可以在用时查手册即可。

今天要跟大家分享的就是ON位数指令(SUM)和MOV指令综合应用的示例。

示例的功能要求：

四个按钮分别控制四组灯，当某一个按钮按下时，则此按钮对应的灯亮，同时按多个按钮，则无效。

具体程序如下图所示：

很简单就是用到了SUM和MOV指令。

具体讲解下：

第一条语句：就是判断X20~X23中是否有某位使能。

第二条语句：若X20~X23中的某一位使能，则将对应位的输出使能。同时能判断若多个位使能，则指令不执行。

仿真结果如下：

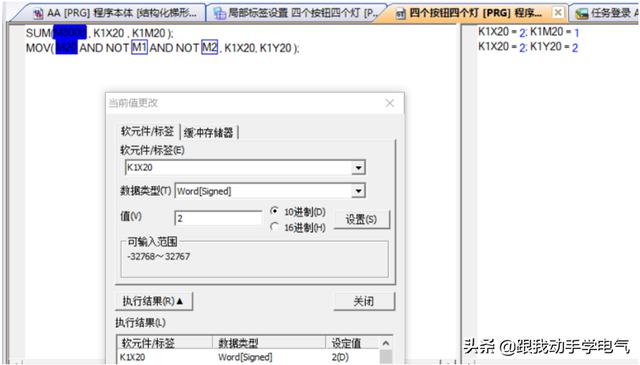

当X21使能，则Y21点亮

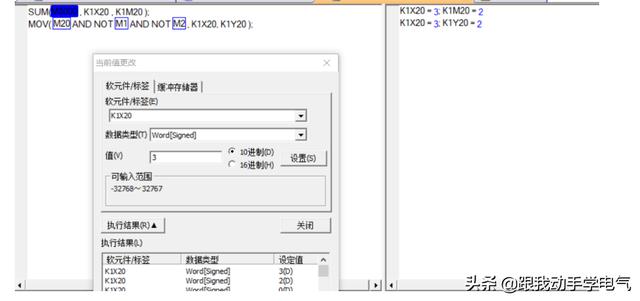

当X21和X22使能，则仍然只是Y21点亮

下面重点介绍下SUM指令：

SUM指令：说的通俗一点就是计算在指定的软元件中有多少个1。

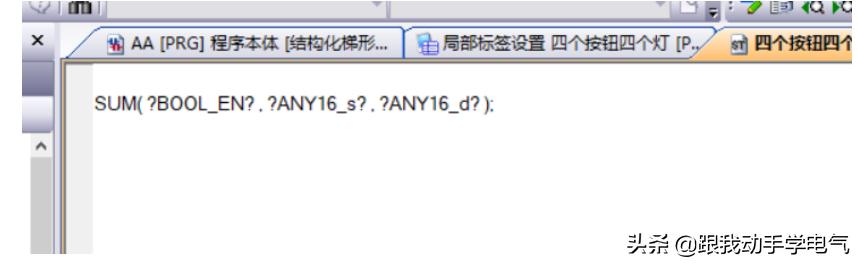

指令格式如下图所示：

BOOL_EN :使能位

ANY16_S：16位的源，在本例中就是K1X20(也就是X20~X23)

ANY16_D：16位目标数据。在本例中就是K1M20。
