【嵌入式硬件设计】第一部分：电子电路基础知识

第1章　电子基础知识

1.1　欧姆定律

在导体的两端加上电压，导体内的电子就会在电场力的作用下作定向运动，形成电流。电流的方向规定为电子（负电荷）运动的反方向，即电流的方向与电子运动的方向相反。

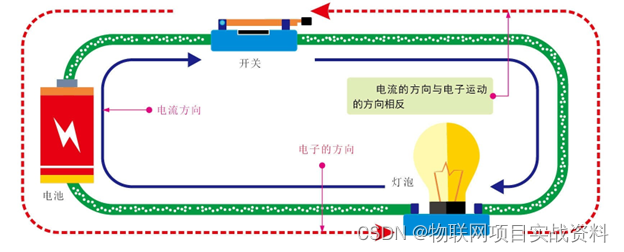

图1-1为由电池、开关、灯泡组成的电路模型，当开关闭合时，电路形成通路，电池的电动势形成了电压，继而产生了电场力，在电场力的作用下，处于电场内的电子便会定向移动，这就形成了电流。

图1-1 由电池、开关、灯泡组成的电路模型

电压也称电位差（或电势差），单位是伏特（V）。电流之所以能够在电路中流动是因为电路中存在电压，即高电位与低电位之间的差值。电位是指该点与指定的零电位的大小差距。电位也称电势，单位是伏特（V），用符号“φ”表示，它的值是相对的，电路中某点电位的大小与参考点的选择有关。

电阻是指物质对所通过的电流产生的阻碍作用。

欧姆定律规定了电压（U）、电流（I）和电阻（R）之间的关系。在电路中，流过电阻器的电流与电阻器两端的电压成正比，与电阻成反比，即I=U/R，这就是欧姆定律的基本概念。欧姆定律是电路中最基本的定律之一。

1.1.1 电压对电流的影响

在电路中电阻阻值不变的情况下，电阻两端的电压升高，流经电阻的电流也成比例增加；电压降低，流经电阻的电流也成比例减小。

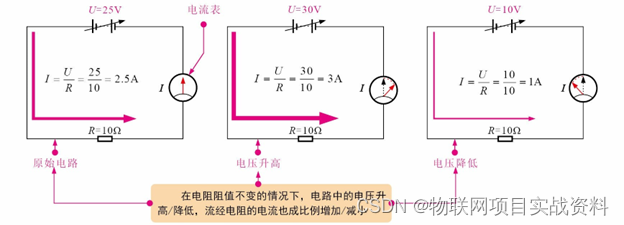

图1-2为电压变化对电流的影响。例如电压从25 V升高到30 V时，电流值也会从2.5 A升高到3 A。

图1-2 电压变化对电流的影响

1.1.2 电阻对电流的影响

在电路中电阻两端电压值不变的情况下，电阻阻值升高，流经电阻的电流成比例减小；电阻阻值降低，流经电阻的电流则成比例增加。

图1-3为电阻变化对电流的影响。例如电阻从10 Ω升高到20 Ω时，电流值会从2.5 A降低到1.25 A。

图1-3 电阻变化对电流的影响

1.2　电功率和焦耳定律

1.2.1 电功与电功率

1. 电功

能量被定义为做功的能力。它以各种形式存在，包括电能、热能、光能、机械能、化学能以及声能等。电能是指电荷移动所承载的能量。电能的转换是在电流做功的过程中进行的。因此，电流做功所消耗电能的多少可以用电功来度量。电功的计算公式为

W = UIt

式中，U为电压，V；I为电流，A；W为电功，J（焦耳）。

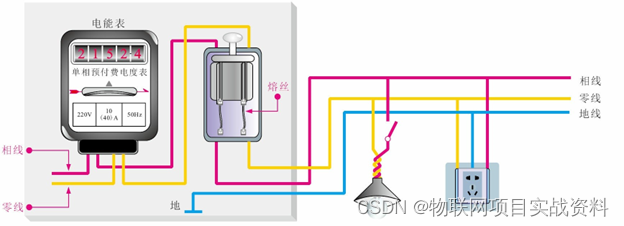

日常生产和生活中，电功也常用度作为单位，家庭用电能表如图1-4所示，是计量一段时间内家庭的所有电器耗电（电功）的综合。1度=1kW·h=1kV·A·h。

图1-4 家庭用电能表

日常生活中使用的电能主要来自其他形式能量的转换，包括水能（水力发电）、热能（火力发电）、原子能（原子能发电）、风能（风力发电）、化学能（电池）及光能（光电池、太阳能电池等）等。电能也可转换成其他所需能量形式。它可以采用有线或无线的形式进行远距离传输。

1. 电功率

功率是指做功的速率或者是利用能量的速率。电功率是指电流在电位时间内（秒）所做的功，以字母“P”标识，即

P = W/t = UIt/t = UI

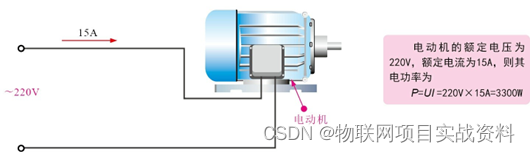

式中，U的单位为V；I的单位为A；P的单位为W（瓦特）。例如图1-5为电功率的计算案例。

图1-5 电功率的计算案例

电功率也常用千瓦（kW）、毫瓦（mW）来表示。例如某电极的功率标识为2kW，表示其耗电功率为2kW。也有用马力来表示的（非标准单位），它们之间的关系是

1kW = 103W

1mW = 10-3W

1马力= 0.735kW

根据欧姆定律，电功率的表达式还可转化为：由P = W/t = UIt/t = UI，U=I R，因此可得

P = I2 R

由P = W/t = UIt/t = UI，I =U/R，因此可得P= U2 / R

由以上公式可看出：

• 当流过负载电阻的电流一定时，电功率与电阻值成正比；
• 当加在负载电阻两端的电压一定时，电功率与电阻值成反比。

大多数电力设备都标有电瓦数或额定功率。如电烤箱上标有220V
