【嵌入式硬件设计】第11部分：看懂电路原理图

第11章　电路图的识读方法与技巧

1.1　电路图的特点与应用

电路图是所有电子产品的“档案”。能够读懂电子电路图是掌握电子产品的性能、工作原理及装配和检测方法的前提。因此，学习电子电路识图是从事电子产品生产、装配、调试及维修的关键环节。

通常，根据工作性质和应用领域的不同，所对应的电路图也有所区别。常用的电路图主要有电路原理图、方框图、元器件分布图等几种类型。

1.1.1 电路原理图

电路原理图是最常见到的一种电子电路图（俗称的“电路图”主要就是指电路原理图），是由代表不同电子元器件的电路图形符号构成的电子电路，如图1-1所示。

图1-1 电路原理图的典型实例（小型收音机电原理图）

图1-1是一种典型的袖珍式收音电路。天线线圈L1与可变电容TC1构成谐振电路，具有选频功能。调整电容可以与广播电台发射的信号谐振。谐振信号经电容C1耦合到场效应晶体管VF的栅极（G）。场效应晶体管具有增益高、噪声低的特点，可将收到的信号放大后经电容C3耦合到放大检波晶体管VT2的基极（B），由放大和检波后将广播电台的音频信号提取出来，经电位器RP送到耳机中。

1.1.2 方框图

方框图是一种用方框、线段和箭头表示电路各组成部分之间相互关系的电路图。其中，每个方框表示一个单元电路，线段和箭头表示单元电路间的关系和电路中的信号走向，有时也称这种电路图为信号流程图。

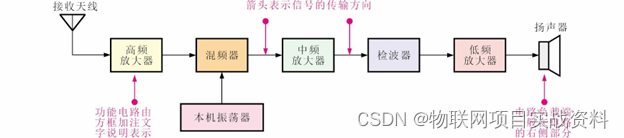

图1-2为典型方框图实例。

图1-2 方框图的典型实例（收音机整机方框图）

从图中可以看出，方框图是一种重要的电路图，对了解系统电路组成
