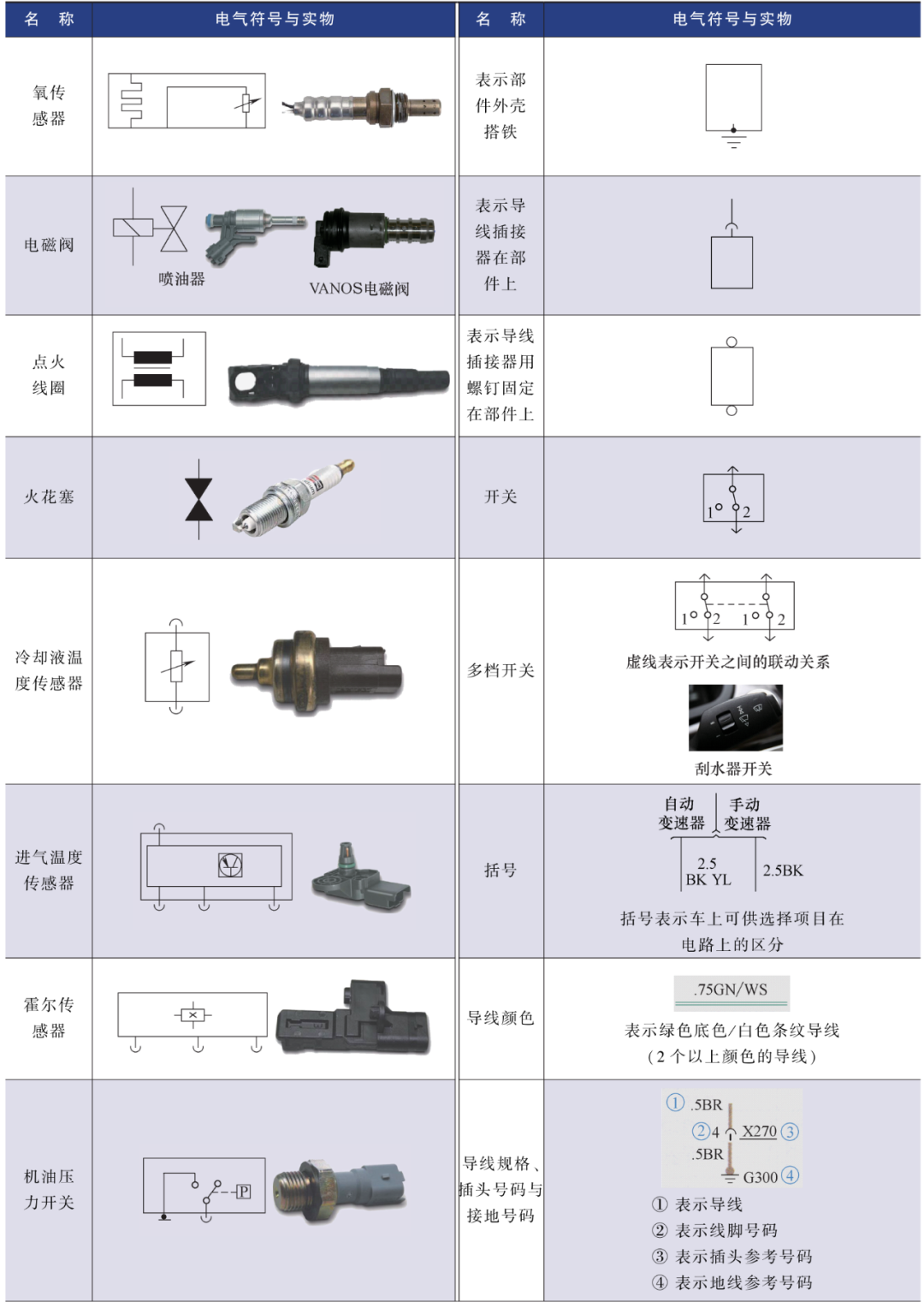

宝马车系的电气符号

宝马车系电气代码说明

宝马车系电气代码由字母和数字两部分组成，代码前部分是字母，表示电气的种类，代码后面是数字，表示编号，一般电气代码下面注明电器的名称。

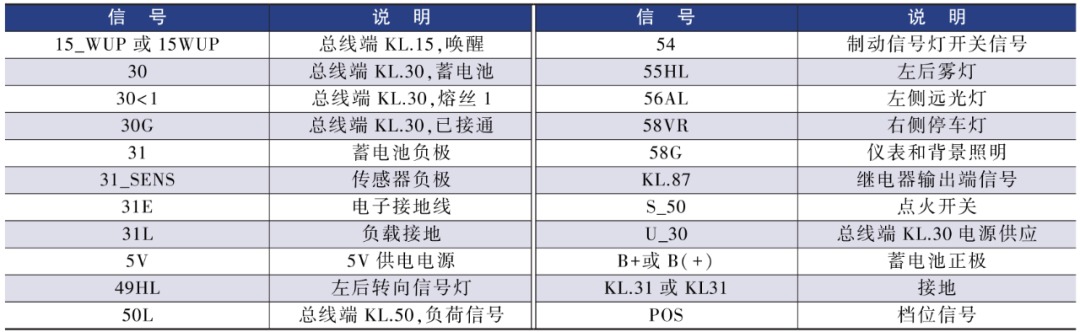

宝马车系电路图各信号说明

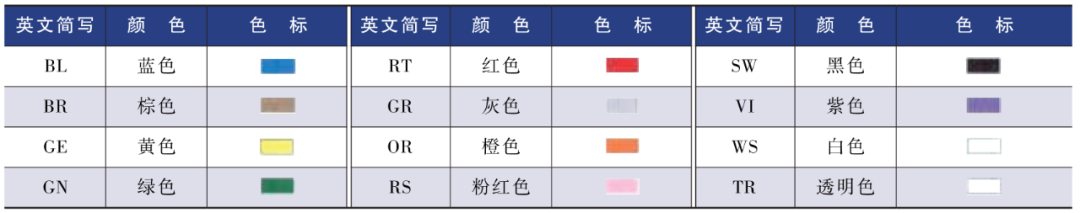

宝马车系电路图导线颜色的标识

为了便于识别和检修汽车电气设备，宝马车系电路中的低压导线通常由不同的颜色组成，并在电路图上用导线颜色的字母代号标注。导线除了用颜色标注外，还需注明导线的粗细，即导线的横截面积(单位mm²)。例如，0.35GE/BR代表主色为黄色、辅色为棕色、横截面积0.35mm²的导线。

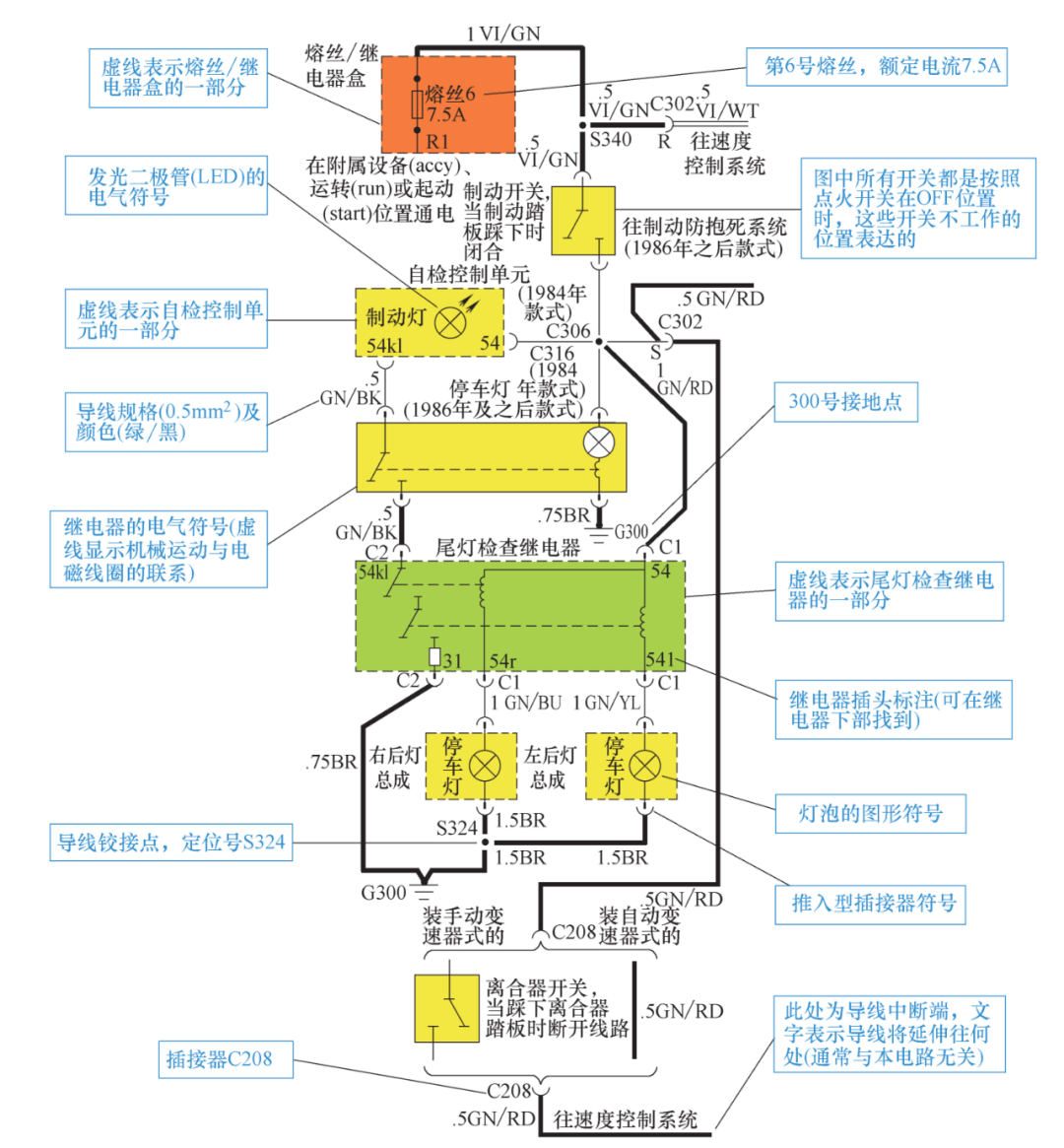

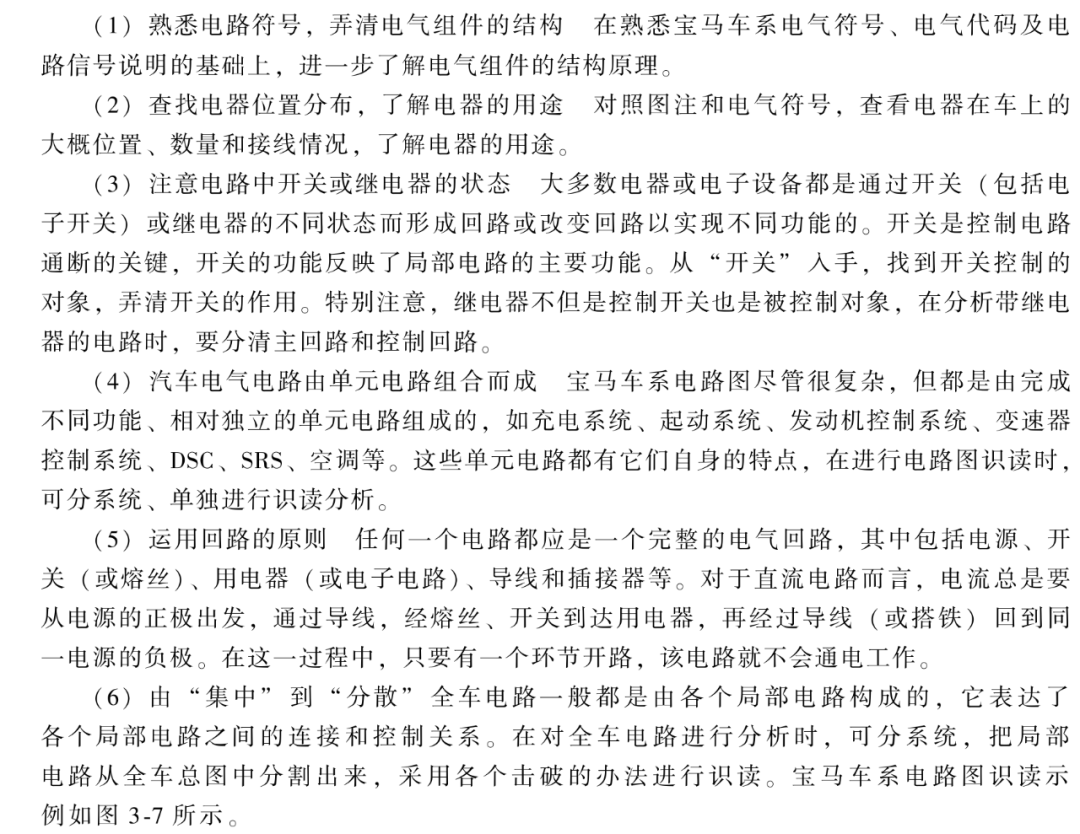

宝马车系电路图的识读方法

图3-7

宝马车系电路图的识读示例

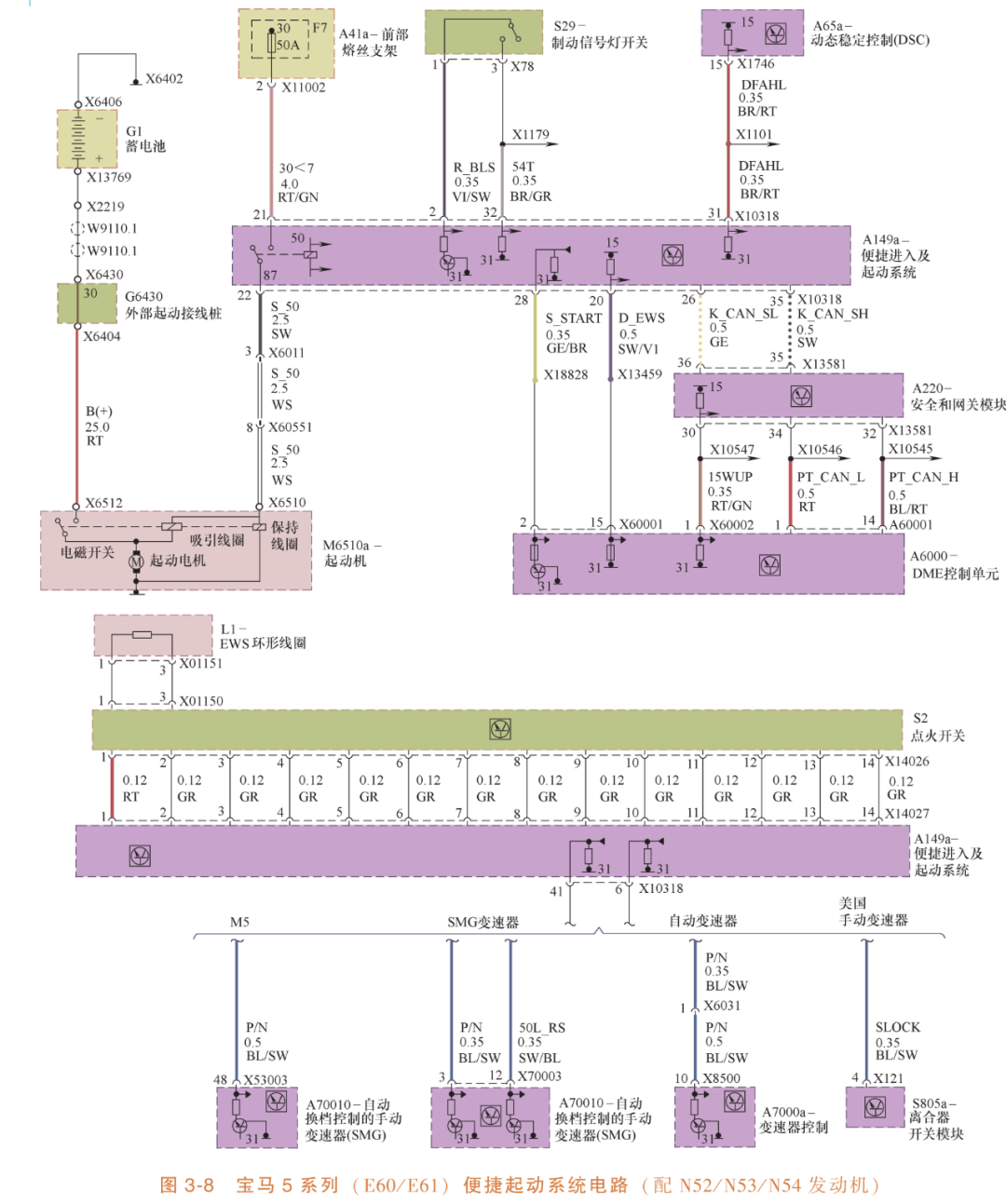

宝马5系E60/E61便捷启动系统电路(N52/N53/N54发动机)，如图3-8。启动系统电路一般由起动机的主电路和控制起动机电路通断的控制电路组成。

车辆的启动受便捷起动系统(CAS)控制单元的控制，CAS由无钥匙便捷上车，无钥匙便捷启动，和无钥匙便捷退出3个子系统组成。当钥匙插入点火开关准备启动时，钥匙把数据传到CAS控制单元，CAS控制单元将对钥匙进行确认，如果这把车钥匙具有启动车辆的权限，那么CAS给予启动许可。同时便捷进入起动系统A149a从X10318-20脚输出交换码至DME控制单元X60001-15脚，如果便捷起动系统发送至发动机DME控制单元的数值与DME控制单元内的交换码一致，就会禁用电子禁起动防盗锁功能，允许启动发动机。

A149a的X10318-41脚外接自动变速器控制单元，此脚检测变速杆的位置，当变速杆位于 P 位或 N 位时，才能起动起动机；149a 的 X !10318 一 31 脚外接动态稳定控制(DSC) ，此脚接收车辆左后轮的轮速信号；A149a 的 X10318 一 2 脚(制动信号灯开关信号输入脚)输出供电电压到制动信号灯开关。

A149a 的 X 14027-1~14 脚外接点火开关 52 ，点火开关安装在转向柱右侧。点火开关中安装了 4 只霍尔传感器，霍尔传感器能够无接触地读取点火钥匙的位置。点火开关中还安装了1根环形线圈，对点火钥匙中的信号收发器进行查询。点火钥匙的位置以电子方式被监控，这样，使用无有效信号收发器的点火钥匙就不能机械开关各个总线端，点火开关总线端有 Kl.R 、Kl. 15 和 Kl . 50 。

起动继电器集成在便捷进人及起动系统 A149a 中，当 A149a 检测到条件满足，将接通内部的起动继电器， A149a 的X10318-21 脚与X10318-22 脚接通。

起动机控制电路：到达前部熔丝支架 A41a 的蓄电池电压，经 A4la 内部的熔丝 F7→A149a 的 X10318-21 脚→A149a 的 X10318-22 脚→插接器 X6011-3脚→插接器 X60551-8 脚、起动机 M6510a 的 X6510 端。之后分两路：一路经保持线圈→起动机搭铁点→蓄电池负极；另一路经吸引线圈→起动电机→起动机搭铁点→蓄电池负极。此时，起动机内部的电磁开关闭合。

起动机主电路：蓄电池正极→外部起动接线柱 G6430 的 X6430 端→G6430 的 X6404 端→起动机的 X6512 端→起动机内部的电磁开关→起动电机→起动机搭铁点→蓄电池负极。起动机进入工作状态，带动发动机飞轮转动。
