摘要：本文深度聚焦足式机器人运动控制，详述从传统模型驱动迈向数据驱动的强化学习与模仿学习的变革。开篇剖析传统方法局限，随后通过实操展示，依次展开强化学习中环境搭建、算法实现及复杂场景应用，模仿学习里动作捕捉数据处理与各类学习方式实践，还探讨技术融合创新实操。针对样本效率、安全及实时性挑战给出应对策略。旨在助力读者全面掌握足式机器人运动控制技术，为其在多领域应用开发筑牢根基。

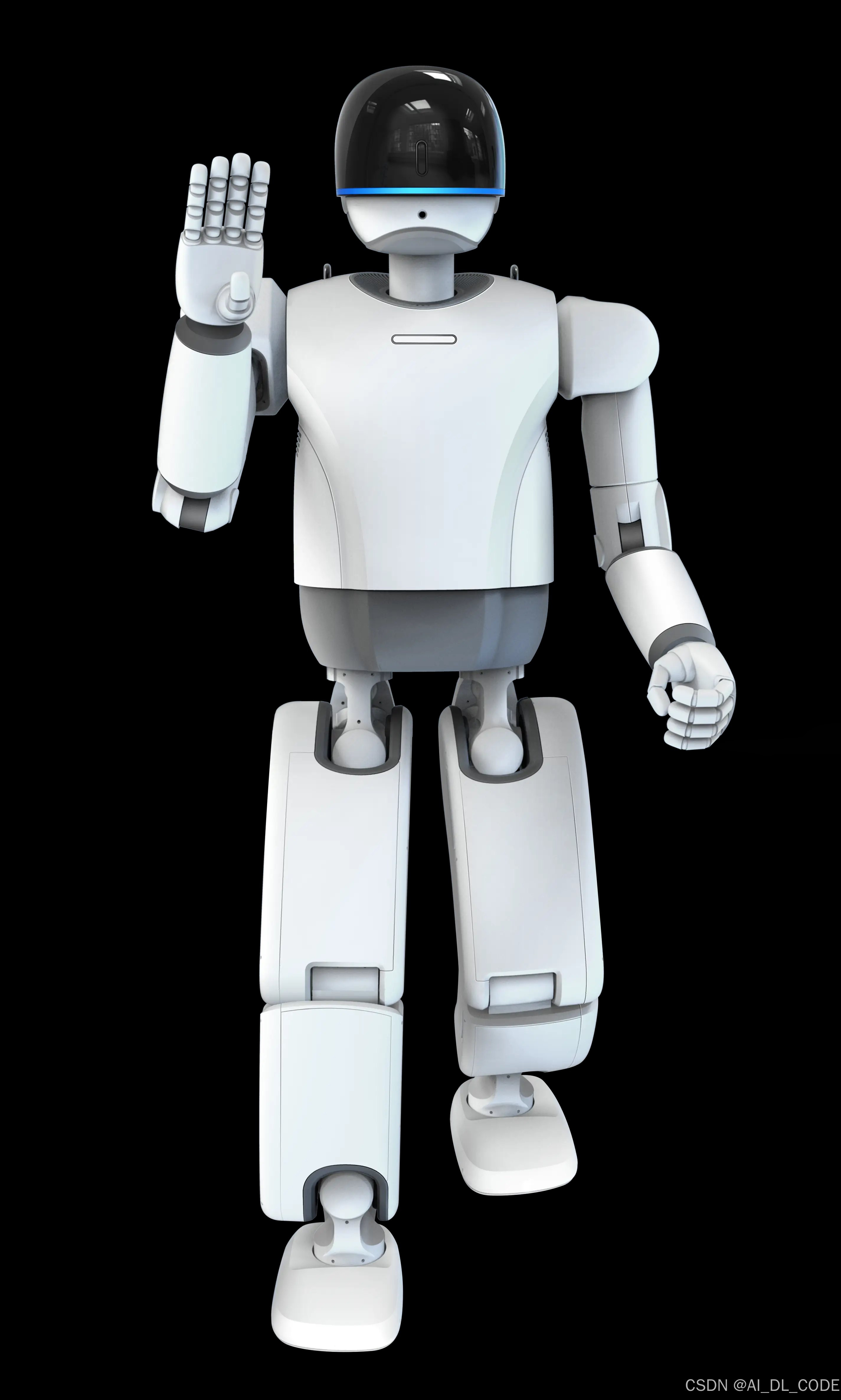

请添加图片描述

文章目录

足式机器人运动控制：从理论到实操——模型驱动到学习驱动的华丽转身

足式机器人运动控制：从理论到实操——模型驱动到学习驱动的华丽转身

一、引言

在机器人技术的广袤领域中，足式机器人以其独特的运动方式和适应复杂环境的潜力，成为了研究与应用的焦点。近年来，足式机器人的运动控制技术经历了一场深刻的变革，从传统的模型驱动方法逐渐向数据驱动的强化学习（RL）和模仿学习（IL）转变。这种转变不仅仅是技术的升级，更是为足式机器人在实际应用中解锁了新的可能性，使其能够更好地应对复杂多变的现实环境。

本文将深入探讨足式机器人运动控制技术的这一发展趋势，不仅详细阐述理论知识，更重要的是通过实操流程和完整代码，带领读者将理论落地，亲身体验技术的实现过程。无论是机器人领域的初学者，还是已经在该领域深耕的专业人士，都能从本文中获取有价值的信息和实践经验。

二、环境搭建

2.1 软件环境

2.1.1 编程语言选择

在足式机器人运动控制的开发中，Python因其简洁的语法、丰富的库支持以及强大的科学计算能力，成为了首选编程语言。确保系统中安装了Python环境，推荐使用Python 3.7及以上版本。可以从Python官方网站（https://www.python.org/downloads/）下载并安装。

2.1.2 强化学习与模仿学习库

PyTorch：作为深度学习领域的重要框架，PyTorch为强化学习和模仿学习算法的实现提供了便捷的工具。通过以下命令安装PyTorch：
```
pip install torch torchvision torchaudio
```
安装过程中，根据系统的CUDA支持情况，可以选择安装相应的CUDA版本以加速计算。例如，如果系统支持CUDA 11.1，可使用以下命令安装：
```
pip install torch==1.10.0+cu111 torchvision==0.11.1+cu111 torchaudio==0.10.0 - f https://download.pytorch.org/whl/torch_stable.html
```
OpenAI Gym：这是一个用于开发和比较强化学习算法的工具包，包含了丰富的环境供我们测试和训练足式机器人模型。使用以下命令安装：
```
pip install gym
```
MuJoCo：一款高性能的物理仿真引擎，为足式机器人的仿真提供了精准的物理模拟环境。MuJoCo需要购买许可证并按照官方文档进行安装。安装完成后，通过pip安装其Python接口：
```
pip install mujoco - py
```

2.1.3 数据处理与可视化库

NumPy：用于高效的数值计算，是处理机器人运动数据的基础库。安装命令如下：
```
pip install numpy
```
Matplotlib：用于数据可视化，帮助我们直观地理解机器人的运动状态和算法性能。安装命令为：
```
pip install matplotlib
```

2.2 硬件环境

2.2.1 足式机器人平台

在实操中，我们可以选择一些开源的足式机器人平台，如Unitree Go1四足机器人或iCub人形机器人。这些平台通常提供了相应的SDK和硬件接口，方便我们进行运动控制开发。如果暂时没有实体机器人，也可以使用仿真环境替代，如在MuJoCo中模拟的足式机器人模型。

2.2.2 开发设备

一台性能良好的计算机是必不可少的，建议配置至少Intel Core i7处理器、16GB内存和NVIDIA GPU（如GTX 1060及以上），以确保在运行强化学习算法和物理仿真时能够保持流畅。同时，需要准备一些必要的连接线缆和调试工具，如USB线用于连接机器人和计算机，示波器用于检测电路信号（如果涉及硬件底层调试）。

三、传统模型驱动方法实操

3.1 建立动力学模型

以四足机器人为例，我们使用拉格朗日动力学方程来建立其动力学模型。假设四足机器人每个腿部有三个关节，分别为髋关节、膝关节和踝关节。

3.1.1 定义机器人的结构参数

首先，定义机器人的结构参数，包括腿部连杆长度、质量分布以及关节的转动惯量等。在Python中，可以使用类来封装这些参数：

class QuadrupedParams:
    def __init__(self):
        # 腿部连杆长度（单位：米）
        self.l1 = 0.2
        self.l2 = 0.2
        # 质量（单位：千克）
        self.m1 = 1.0
        self.m2 = 0.8
        # 转动惯量（单位：kg·m²）
        self.I1 = 0.01
        self.I2 = 0.008

3.1.2 计算动能和势能

根据机器人的结构参数，计算其动能和势能。动能包括平动动能和转动动能，势能主要是重力势能。

import numpy as np

def calculate_kinetic_energy(params, q, q_dot):
    # q为关节角度，q_dot为关节角速度
    # 计算每个关节的速度和角速度
    v1 = np.array([0, 0, -q_dot[0] * params.l1])
    v2 = np.array([0, 0, -q_dot[0] * params.l1 - q_dot[1] * params.l2])
    omega1 = np.array([0, 0, q_dot[0]])
    omega2 = np.array([0, 0, q_dot[0] + q_dot[1]])

    # 计算动能
    T1 = 0.5 * params.m1 * np.linalg.norm(v1) ** 2 + 0.5 * params.I1 * np.linalg.norm(omega1) ** 2
    T2 = 0.5 * params.m2 * np.linalg.norm(v2) ** 2 + 0.5 * params.I2 * np.linalg.norm(omega2) ** 2
    return T1 + T2

def calculate_potential_energy(params, q):
    # 计算重力势能，假设重力加速度g = 9.81 m/s²
    g = 9.81
    y1 = -params.l1 * np.cos(q[0])
    y2 = y1 - params.l2 * np.cos(q[0] + q[1])
    U1 = params.m1 * g * y1
    U2 = params.m2 * g * y2
    return U1 + U2

3.1.3 推导动力学方程

根据拉格朗日方程 $\frac{d}{dt}(\frac{\partial L}{\partial \dot{q}_i}) - \frac{\partial L}{\partial q_i} = \tau_i$ ，其中 $L = T - U$ 为拉格朗日函数， $\tau_i$ 为关节力矩。通过对动能和势能求导，得到动力学方程。

def lagrange_equations(params, q, q_dot, q_ddot):
    T = calculate_kinetic_energy(params, q, q_dot)
    U = calculate_potential_energy(params, q)
    L = T - U

    # 计算偏导数
    dL_dq_dot = np.array([
        np.sum([np.sum([np.gradient(T, q_dot[j]) * np.gradient(q_dot[j], q_ddot[i]) for j in range(len(q_dot))]) for i in range(len(q_ddot))]),
        np.sum([np.sum([np.gradient(T, q_dot[j]) * np.gradient(q_dot[j], q_ddot[1]) for j in range(len(q_dot))]) for i in range(len(q_ddot))])
    ])
    dL_dq = np.array([
        np.sum([np.sum([np.gradient(L, q[j]) * np.gradient(q[j], q[i]) for j in range(len(q))]) for i in range(len(q))]),
        np.sum([np.sum([np.gradient(L, q[j]) * np.gradient(q[j], q[1]) for j in range(len(q))]) for i in range(len(q))])
    ])

    # 计算关节力矩
    tau = dL_dq_dot * q_ddot + dL_dq
    return tau

3.2 基于零力矩点（ZMP）的运动控制

零力矩点（ZMP）是指在机器人运动过程中，地面反作用力的合力作用点，当ZMP位于支撑多边形内时，机器人能够保持稳定。

3.2.1 计算ZMP位置

根据机器人的运动状态和动力学模型，计算ZMP的位置。假设机器人在水平面上运动，其质心位置为 $x_c, y_c, z_c)$ ，线速度为 $v_x, v_y, v_z)$ ，角速度为 $(\omega_x, \omega_y, \omega_z)$ 。

def calculate_zmp(params, q, q_dot, v, omega):
    # 假设质心位置根据关节角度计算
    x_c, y_c, z_c = calculate_center_of_mass(params, q)
    g = 9.81

    # 计算ZMP在x和y方向的位置
    zmp_x = x_c - (v_y * omega_z - v_z * omega_y + z_c * omega_x) / g
    zmp_y = y_c - (v_z * omega_x - v_x * omega_z + z_c * omega_y) / g
    return zmp_x, zmp_y

3.2.2 生成运动轨迹

根据期望的运动任务（如直线行走、转弯等），生成满足ZMP约束的运动轨迹。以直线行走为例，我们可以使用正弦函数来规划腿部关节的运动轨迹。

import matplotlib.pyplot as plt

def generate_walking_trajectory(duration, step_length, step_height, num_steps):
    t = np.linspace(0, duration, num_steps)
    q1 = np.zeros_like(t)
    q2 = np.zeros_like(t)
    for i in range(num_steps):
        q1[i] = np.pi / 4 * np.sin(2 * np.pi * i / num_steps)
        q2[i] = np.pi / 4 * np.sin(2 * np.pi * i / num_steps + np.pi / 2)
    return t, q1, q2

3.2.3 控制机器人运动

根据生成的运动轨迹和计算得到的关节力矩，通过机器人的控制系统发送控制指令，使机器人按照期望的轨迹运动。在实际应用中，需要考虑控制系统的通信协议和接口。

# 假设这里有一个函数send_control_command来发送控制指令
# 其参数为关节角度和力矩
def send_control_command(q, tau):
    # 这里只是示例，实际需要根据机器人硬件接口实现
    print(f"Sending control command: q={
     q}, tau={
     tau}")

3.3 传统模型驱动方法的局限性验证

为了验证传统模型驱动方法的局限性，我们可以在不同的环境条件下进行实验。例如，改变地面的摩擦力，模拟在不同材质地面上的运动。

3.3.1 模拟不同摩擦力环境

在动力学模型中，修改摩擦力参数，观察机器人的运动状态变化。

# 假设在动力学模型中有一个摩擦力参数mu
# 这里简单修改mu的值来模拟不同摩擦力环境
def simulate_different_friction(params, mu):
    # 在计算关节力矩等过程中使用新的mu值
    # 这里省略具体的修改代码，假设在lagrange_equations函数中使用mu
    new_tau = lagrange_equations(params, q, q_dot, q_ddot, mu)
    return new_tau

3.3.2 复杂地形模拟

通过在仿真环境中设置复杂地形（如斜坡、障碍物），观察机器人是否能够按照预期运动。在MuJoCo中，可以通过修改地形模型文件来创建复杂地形。

<!-- MuJoCo地形模型文件示例 -->
<mujoco>
    <worldbody>
        <geom type="plane" size="10 10 0.1" rgba="0.8 0.8 0.8 1"/>
        <geom type="box" pos="2 2 0.5" size="0.5 0.5 0.5" rgba="0.8 0.2 0.2 1"/>
    </worldbody>
</mujoco>

通过以上实操，我们可以看到传统模型驱动方法在面对环境变化时的局限性，为后续引入强化学习和模仿学习方法奠定基础。

四、强化学习驱动的运动控制实操

4.1 定义强化学习环境

使用OpenAI Gym和MuJoCo创建足式机器人的强化学习环境。

4.1.1 环境类的创建

继承OpenAI Gym的Env类，创建足式机器人的环境类。在类中定义环境的状态空间、动作空间以及奖励函数。

import gym
from gym import spaces
import mujoco_py
import numpy as np

class QuadrupedEnv(gym.Env):
    def __init__(self):
        self.model = mujoco_py.load_model_from_path('quadruped.xml')
        self.sim = mujoco_py.MjSim(self.model)
        self.viewer = None

        # 定义状态空间
        high = np.array([np.inf] * 12)  # 假设状态包括关节角度、角速度等
        self.observation_space = spaces.Box(low=-high, high=high)

        # 定义动作空间
        high = np.array([1.0] * 12)  # 假设动作是关节力矩
        self.action_space = spaces.Box(low=-high, high=high)

    def step(self, action):
        self.sim.data.ctrl[:] = action
        self.sim.step()

        # 获取状态
        state = self.sim.data.qpos.flatten()
        state = np.concatenate([state, self.sim.data.qvel.flatten()])

        # 计算奖励
        reward = self.calculate_reward()

        done = False
        return state, reward, done, {
   }

    def reset(self):
        self.sim.reset()
        state = self.sim.data.qpos.flatten()
        state = np.concatenate([state, self.sim.data.qvel.flatten()])
        return state

    def calculate_reward(self):
        # 简单的奖励函数，如保持稳定行走奖励
        zmp_x, zmp_y = calculate_zmp(self.sim)
        if zmp_x > -0.1 and zmp_x < 0.1 and zmp_y > -0.1 and zmp_y < 0.1:
            reward = 1.0
        else:
            reward = -1.0
        return reward

    def render(self, mode='human'):
        if self.viewer is None:
            self.viewer = mujoco_py.MjViewer(self.sim)
        self.viewer.render()

4.1.2 环境的初始化与测试

在主程序中初始化环境，并进行简单的测试，观察环境是否正常工作。

env = QuadrupedEnv()
state = env.reset()
for _ in range(100):
    action = env.action_space.sample()
    state, reward, done, _ = env.step(action)
    env.render()
    if done:
        state = env.reset()
env.close()

4.2 实现强化学习算法

以近端策略优化（PPO）算法为例，实现足式机器人的运动控制策略。

4.2.1 PPO算法核心代码

PPO算法的核心是通过优化策略网络，使其在环境中获得最大的累计奖励。

import torch
import torch.nn as nn
import torch.optim as optim
from torch.distributions import Normal

class Actor(nn.Module):
    def __init__(self, state_dim, action_dim):
        super(Actor, self).__init__()
        self.fc1 = nn
