华为交换机CE6851 40G接口拆分成4个10G接口解决方案

一、现场环境介绍

1. 现场使用是华为交换机CE6851

2. 接口:10G*48；40G*6;10G模块6个，40G模块4个

3. 采用的40G高速线缆堆叠

4. 业务接入通过10G接口接入

5. 上行线路通过40G接口与上连交换机的10G接口相接

二、存在的问题

1. 上行交换机是1G和10G的接口

2. 华为交换机CE6851是10G和40G接口

3. 华为交换机CE6851没有多余的10G模块

4. 通过40G接口与上连交换机的10G接口相连

5. 40G接口不能直接和10G接口互连

三、解决方案

1. 通过40G接口与上行交换机的10G接口相连

2. 采用QSFP+转4*SFP+线缆

3. 将40G接口拆分成4个10G口(配置命令参考配置步骤)

四、线缆准备()

1. mpo转换4*SFP+线缆( 没有带光模块(纯线缆，如图1)，带了光模块(如图2)；没有40G模块和10G模块

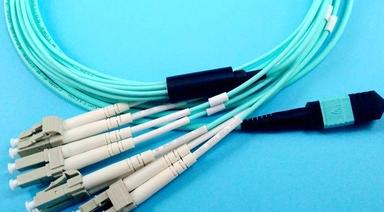

图1：没有带光模块纯线缆

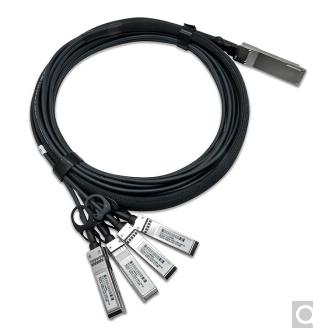

图2：”带了光模块的线缆

五、 40G接口拆分配置

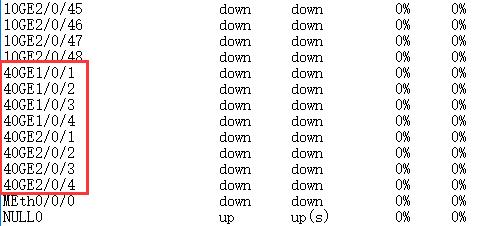

(1) 拆分前40G接口信息

(2) 拆分配置

第一台交换机配置命令：

[huawei]port split dimension interface 40GE 1/0/1 split-type 4*10GE

[huawei]commit

[huawei]reset slot 1

ready. Continue? [Y/N]:y

设备重启，重启后拆分成功(查看《5.拆分后40G接口信息》章节)

第二台交换机配置命令：

[huawei]port split dimension interface 40GE 2/0/1 split-type 4*10GE

[huawei]commit

[huawei]reset slot 2

ready. Continue? [Y/N]:y

设备重启，重启后拆分成功(查看《5.拆分后40G接口信息》章节)

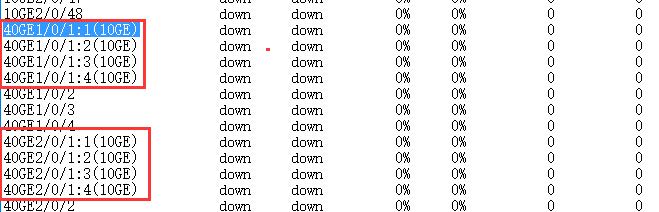

5. 拆分后40G接口信息

说明：对4对光纤对应不同的10G接口；

如:第一对对应的40G1/0/1:1(10G), 第二对对应的40G1/0/1:2(10G)以此类推。
