说明:

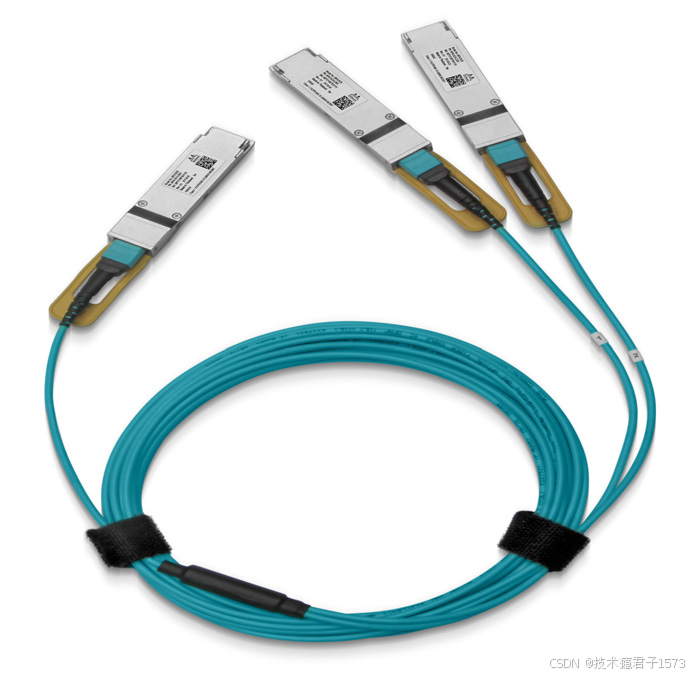

对于HDR交换机,通常有40个端口,每个端口为200G带宽。对于一些节点100g的HCA卡需要连接200g端口的交换机通常采用一分二线缆,并对交换机做split配置(IB线1分2或1分4场景下设置),这样交换机就有80个端口。每个端口为100G带宽,最后通过一分为二的线连接100g的HCA卡
场景:不带管理口IB交换机设置split
交换机lid号通过ibswitches指令获取
第一步:通过ssh登录某个计算、管理节点。
第二步:查看接入交换机的连接状态。iblinkinfo-S ${交换机GUID}
第三步:设置交换机的split模式。mlxconfig -d lid-${交换机lid号} s SPLIT_MODE=1
注意:1表示开启split模式,0表示禁用split模式。
第四步:查看接入交换机的split模式。mlxconfig -d lid-${交换机lid号} q SPLIT_MODE
第五步:重启交换机。flint -d lid-${交换机lid号} swreset
第六步:验证交换机的状态。iblinkinfo -S ${交换机GUID}
.其他split设置,如仅仅对某个端口split,某个范围的端口设置split, 请参考下图进行设置:
Action | Unmanaged mlxconfig | Unmanaged Sw swportsplit.py |
Enable split | mlxconfig –d lid-2 s SPLIT_MODE=1 | echo y | python swportsplit.py -f list_of_switches.txt enable_split –reboot echo y | python swportsplit.py –d lid-2 enable_split –reboot –reboot |
Check split mode | mlxconfig -d lid-2 q SPLIT_MODE Or mlxconfig –d lid-2 q | python swportsplit.py -f list_of_switches.txt status python swportsplit.py -d lid-2 status |
Split a port | Port 1 mlxconfig -d lid-2 s SPLIT_PORT_32_1[0]=1 Port 33 mlxconfig -d lid-2 s SPLIT_PORT_64_33[0]=1 | python swportsplit.py –f list_of_switches split -p 1 python swportsplit.py -f list_of_switches.txt split -p 1 2 3 5 8 |
Split a range of ports | mlxconfig -d lid-2 s SPLIT_PORT_32_1[0..31]=1 SPLIT_PORT_64_33[0..6]=1 | python swportsplit.py -f list_of_switches.txt split -s 10 -e 20 python swportsplit.py –d lid-2 split -s 10 -e 20 |
Unsplit a range of ports | mlxconfig -d lid-2 s SPLIT_PORT_32_1[0..31]=0 SPLIT_PORT_64_33[0..6]=0 | python swportsplit.py -f list_of_switches.txt unsplit -s 10 -e 20 python swportsplit.py –d lid-2 unsplit -s 10 -e 20 |
Check port split configuration | mlxconfig –d lid-2 q SPLIT_PORT_32_1[0..31] SPLIT_PORT_64_33[0..7] | python swportsplit.py -f list_of_switches.txt status python swportsplit.py –d lid-2 status |
