大家好，我是工控老冯，上一期我们学习了三菱FX3UPLC的输入端接线方法，今天我们继续学习输出端如何接线。

同样的，我们需要先弄清楚PLC的型号是晶体管输出类型还是继电器输出类型。

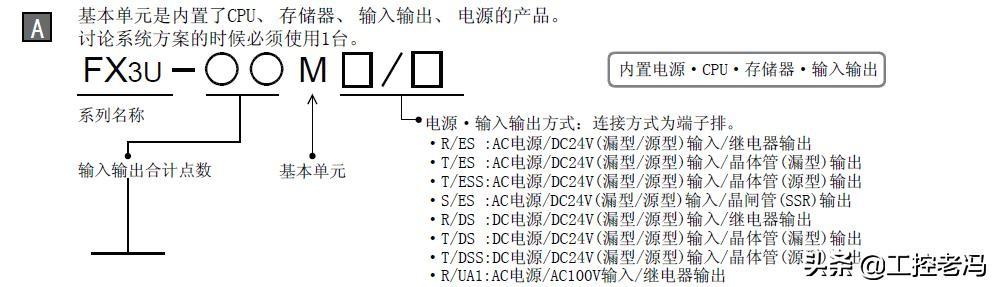

三菱FX3U型号说明

首先我们说明一下继电器输出与晶体管输出的区别。

1.使用寿命

继电器因为是机械元件，所以有使用寿命；而晶体管是电子元件，只有老化，没有使用次数限制。

2.电气特性

晶体管能承受的电流比较小，一般只有零点几安培，并且只能通过直流电；而继电器可以到达2A左右，不管是直流还是交流都适用。

3.响应速度

晶体管响应速度快于继电器继电器输出型，晶体管可以频繁的通断，所以可以控制步进电机和伺服电机，所以大家在选型的时候一定要注意，如果项目中有用到步进或者伺服，一定要选择晶体管输出类型的PLC。

弄清楚了二者的区别，我们再来看接线。

晶体管：

说白了源型和漏型的区别只有一个，那就是电流方向不同。

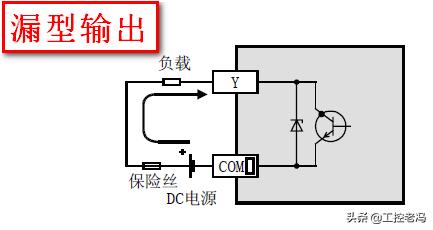

漏型输出

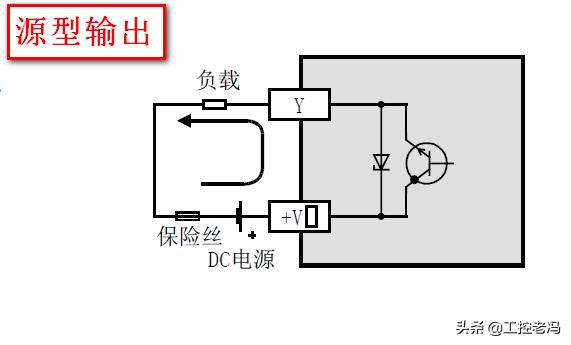

源型输出

注意只有晶体管输出类型的PLC才分源型输出和漏型输出，继电器输出类型是没有源型漏型之分的。因为继电器是纯机械触点，是没有极性的。

继电器：

继电器输出类型可以接交流，也可以接直流。但是实际工程项目中我们一般还是接直流24V。再用中间继电器来转，这样可以更好的保护PLC的点位，毕竟坏一个中间继电器很好换，PLC坏一个点位就很麻烦了。

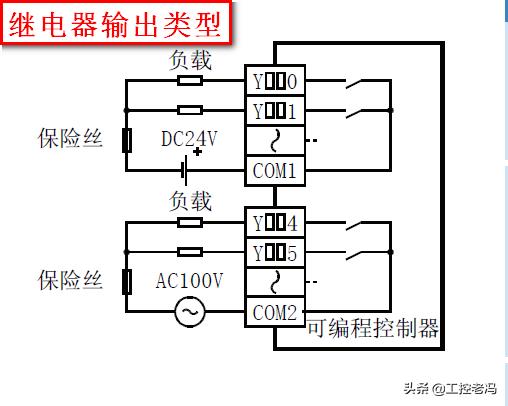

继电器输出类型

好了，以上便是三菱FX3UPLC的输出接线，大家想学习什么方面的知识也可以留言告诉我，老冯期待与您交流。感谢大家的支持！
