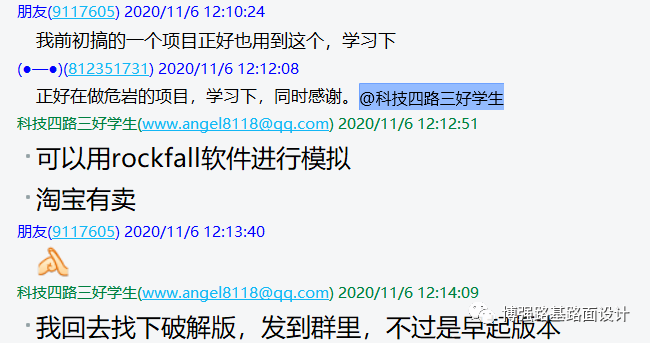

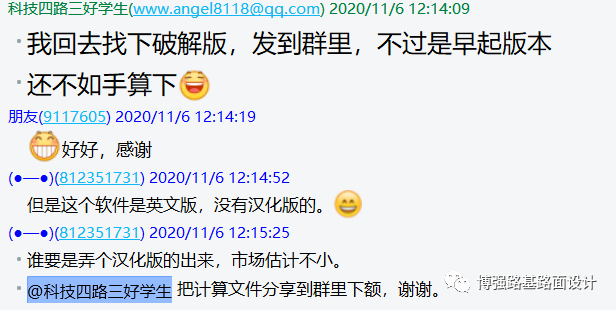

可以 前天的危岩体高度计算分析让大家热情很高涨，我的小伙伴和GEO5群里的朋友都对此进行了评价，大家都提到了Rockfall这款软件，并且群里的小伙伴觉得是英文不想学，今天就给大家自制一版中文说明书，并且和前天的内容实例结合，分析Rockfall这款软件的准确度，需要软件的小伙伴私信我就可以了，话不多说，上才艺！
该软件的主要作用就是充实设计文件，只能算是参考，更多的是手算和现场的宏观判断。先说下该软件给我的感觉——任意一个CAD的坡面不管你是天然的还是后期工程刷坡的，都能给你描述出岩石的滑塌过程/最终的弹跳高度/最终的速度等，但是基本参数一定要确保和前面说的理论计算那篇相结合，才能有最好的效果。

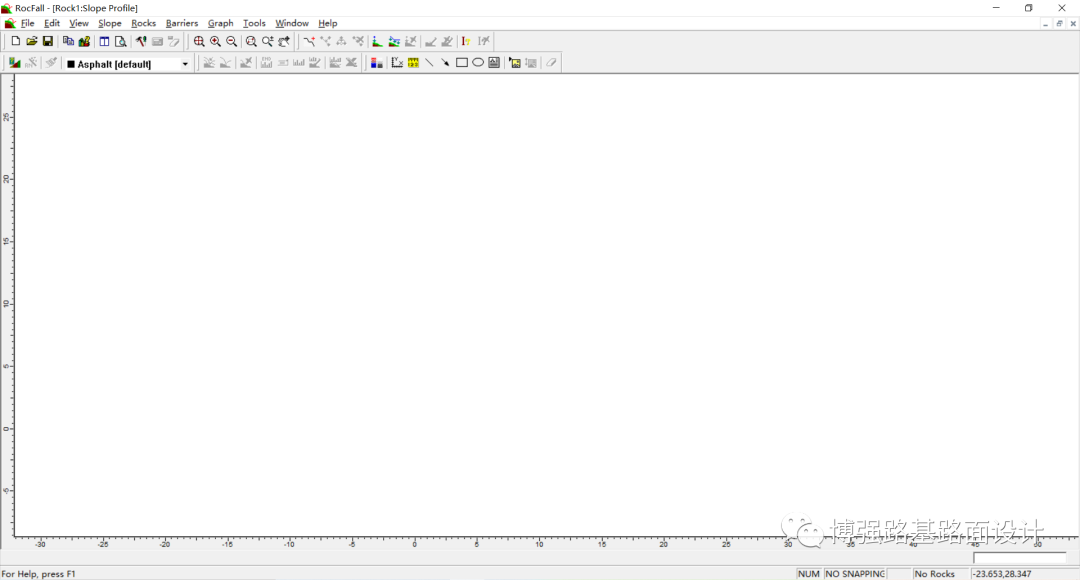

打开初始界面，其实还是比较老套的，起码和我的Flac3D比起来，哈哈。

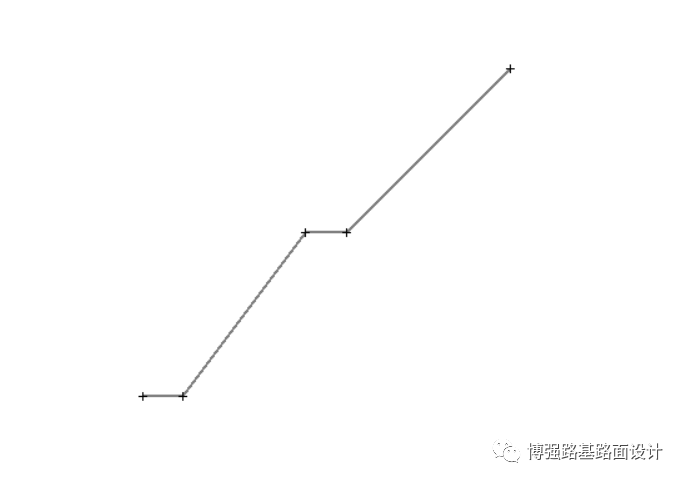

一、剖面的编写。剖面的编写和Slide一样，可以输入坐标，也可以直接画，我的建议还是一样，CAD里画好(毕竟路线文件啥的cad横断面都是现成的)，转DXF文件。以上一篇案例为例，公路二级路堑边坡，平台2m，高16m，8m分级，一级坡坡率1:0.75，二级坡1:1，基岩为一级坡为坚硬光滑基岩(bedrock)，二级为无植被的崩塌堆积体，岩石类型为变质岩中的片麻岩。然后ucs快捷键将最低点归于原坐标。
在Rockfall中import此dxf文件，切记，只需要画剖面，别像边坡软件一样搞模型边界。

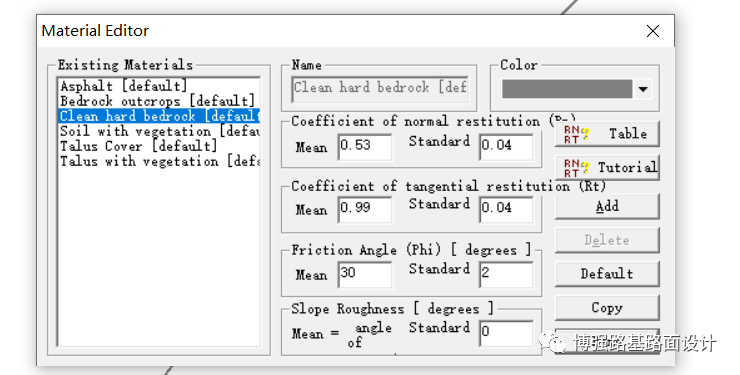

二、赋于属性，属性要赋予，你是什么样的崩塌体呢？主要参数就4个，法向弹性系数Rn，切向弹性系数Rt，坡面摩擦角及落石重量，出于保守估计，软件不考虑落石崩滑途中的碎裂情况。打开SLOPE中的材料编辑(英文对照为：
出现几个材料，第一个翻译为沥青，我是不管的，第二个到第六个依次为基岩表面和无植被的崩塌堆积体、光滑坚硬的表面、灌木覆盖的土质边坡、有少量植被的崩塌或砾石堆积体以及植被覆盖的崩塌堆积体和植被稀少的土质边坡。

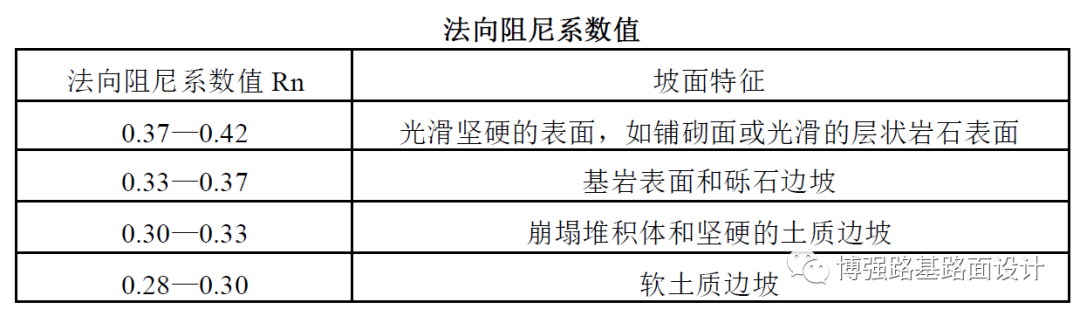

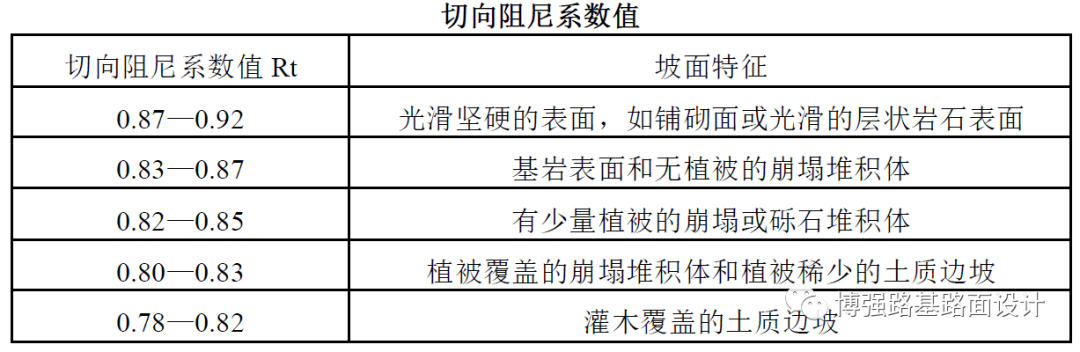

切向阻尼与法向阻尼参考值(参考陶飞的，和默认差距不大，建议还是有数据的来数据，没有的看第五版地质手册也可以)分别为：

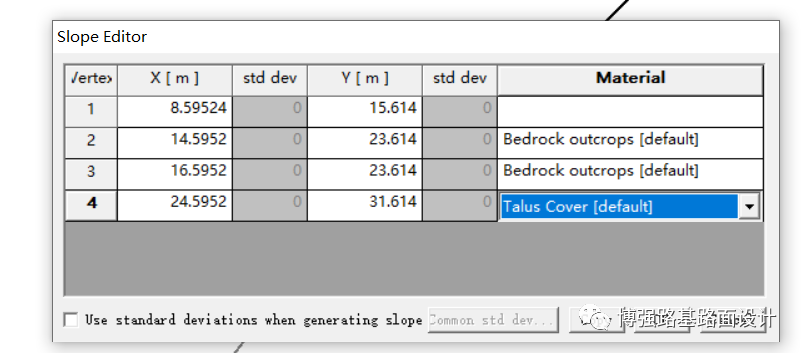

参数确定了，开始赋值，点剖面上的线段，然后编辑每个线段上的值，可以直接点一个线段然后assign就ok了。
三、落石路径分析。点rock中的增加点选项，如果知道落石以什么直线落下的也可以直接用直线表示，不知道的话直接输入落石的位置即可，这一步到底怎么确定落石在哪？这要与现场情况对上，考虑到工程刷坡后落石的几率基本相近，可以挨个分析，这里就不多说了，要不又是一篇未成的论文，宝宝心就痒痒了

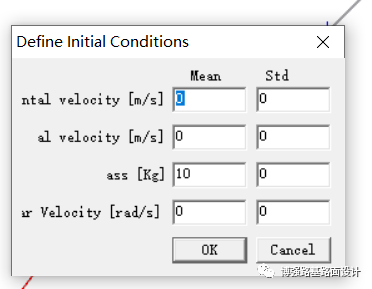

。这里就按照上篇的假设——二级坡上顶端高度的点可能先发生崩落，初始速度根据上一篇所分析的，坠落破坏的落石水平速度和垂直速度都应该是0.质量呢，输10kg就ok了(如果想了解不同质量下这软件的响应度可以自行分析，结果你会释怀的)，角速度肯定也是0，这个选项框一定要看对都是啥哦。

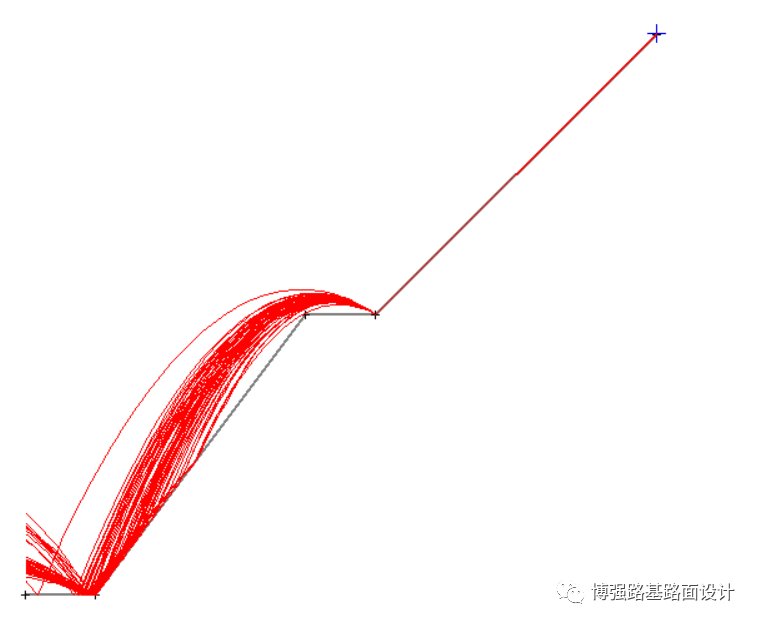

然后就compute开始分析，映入眼帘的结果如下，几乎是秒出：
这说明在落石在二级坡做的是滑坡破坏，这个我基本认同，碰到平台后就做抛物线运动，而且这个上文说的β角是大于90度的，这个我要点赞，这是贴近实际的，先要在垂直方向做减速运动后再做加速运动(水平方向忽略阻力)，然后数据分析就用到的只有这三个蓝色按钮了(end那三个)。

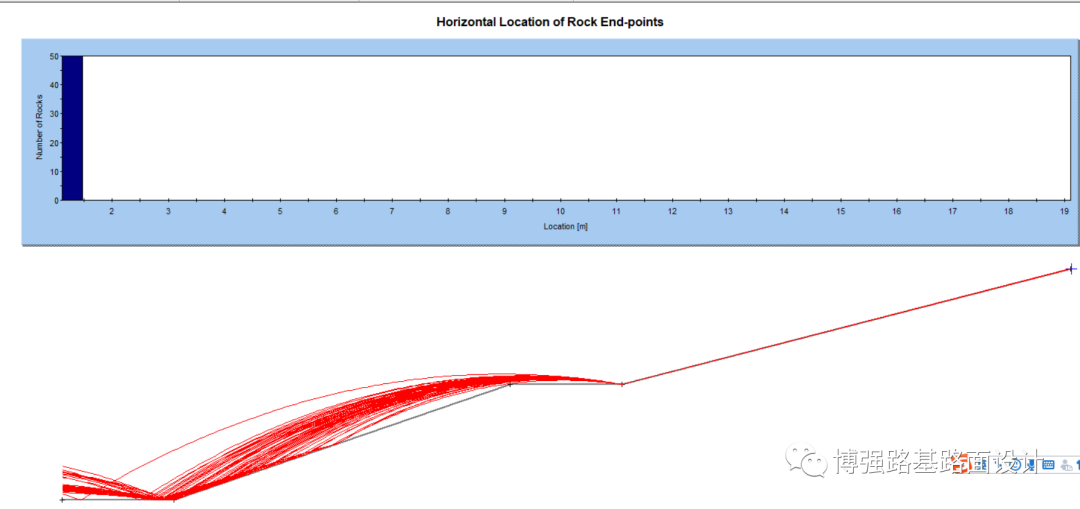

首先先看第一个蓝色按钮，其实就是落石的终点水平位置图，落石不同滑动路径数量为50。

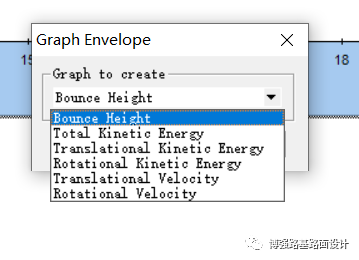

然后第二个和第三个按钮有不同的选项，一个是线状图一个柱状图我两个穿插选择来说，第一个是高度包络线，可以看到，在2m的碎落台范围内局部落石最大高度为2.48m，与我上篇计算的2.08m差了0.4m，原因是这软件分析的各种滑动可能，大概率还是在1m到2m之间的，按照保守考虑肯定还是以2,.48为准了。

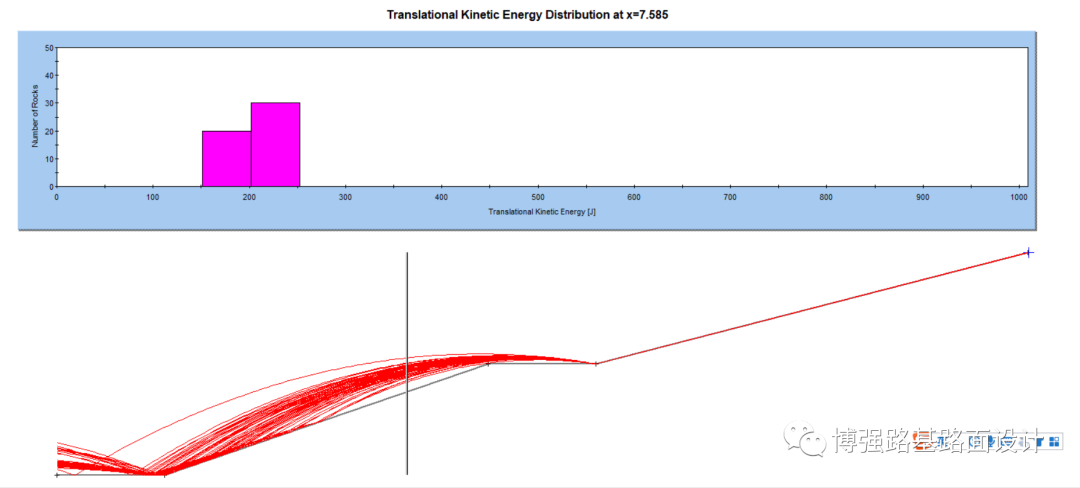

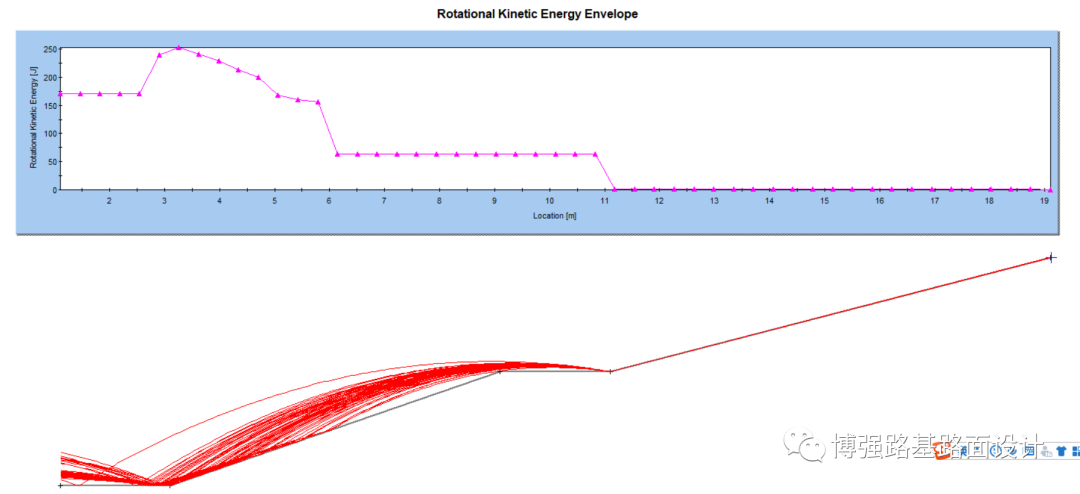

下来就是平动动能和转动动能了。

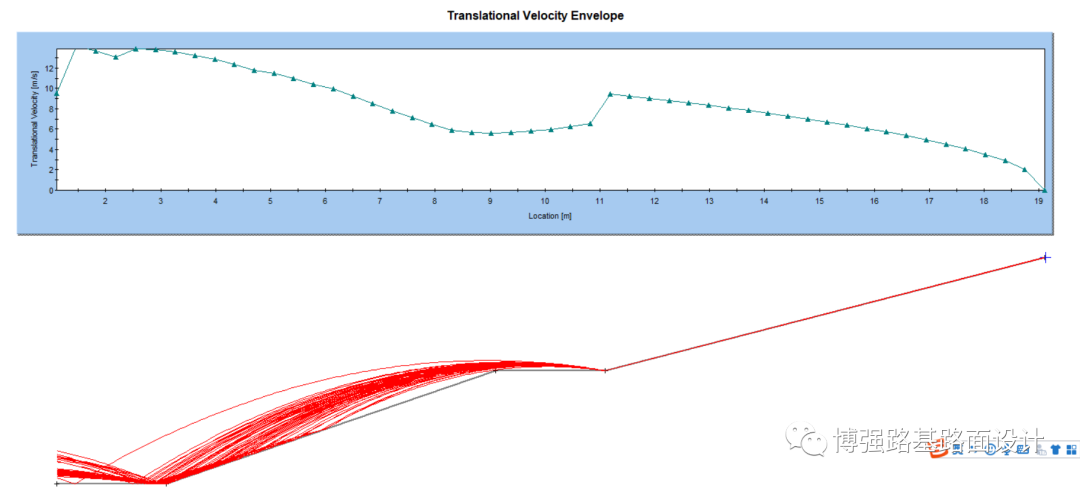

最后是平动速度和转动速度。可看到最大速度在碎落台前有大于12m的，那么动能肯定也是最大的，要考虑拦石墙的冲击力，或者挂网等其他防护的作用了。
这就是一整套分析流程，看似复杂实则简单，但是要把里面的原理搞懂还是不容易的，比如更深层的思考，什么软件可以模拟一个单个的类圆形或六棱体岩石落到SNS防护网的冲击力云图呢？这个我也在学习，大家关注我
