我们已经以光的折射为基础，通过画光路图推导出了凸透镜的基本特性，理解了之前的内容，其实也就完全掌握了中学有关凸透镜的全部内容。

无论是学习，还是解题，光路图都有非常重要的作用，尤其是在学习时，相关的光路图一定要亲手画几遍，而且要尽量规范和准确；熟练了基本原理，在考试时，即使徒手画草图，也能保证很高的正确率。

前面介绍过，一个点光源向四面八方发出无数光（物体上一点会反射无数光），也有数不清的光进入眼睛，而眼睛确定光源（或物体）位置的方法很简单：大脑自动逆着进入眼睛的光，这些光的交点就是大脑认为光源（或物体）所在的位置，与光源（或物体）是否真的在那个位置无关（如平面镜成像是虚像，由折射产生的像也是虚像，像的位置并不存在真正的物体），而要确定这个点，只需要其中的两条光线。

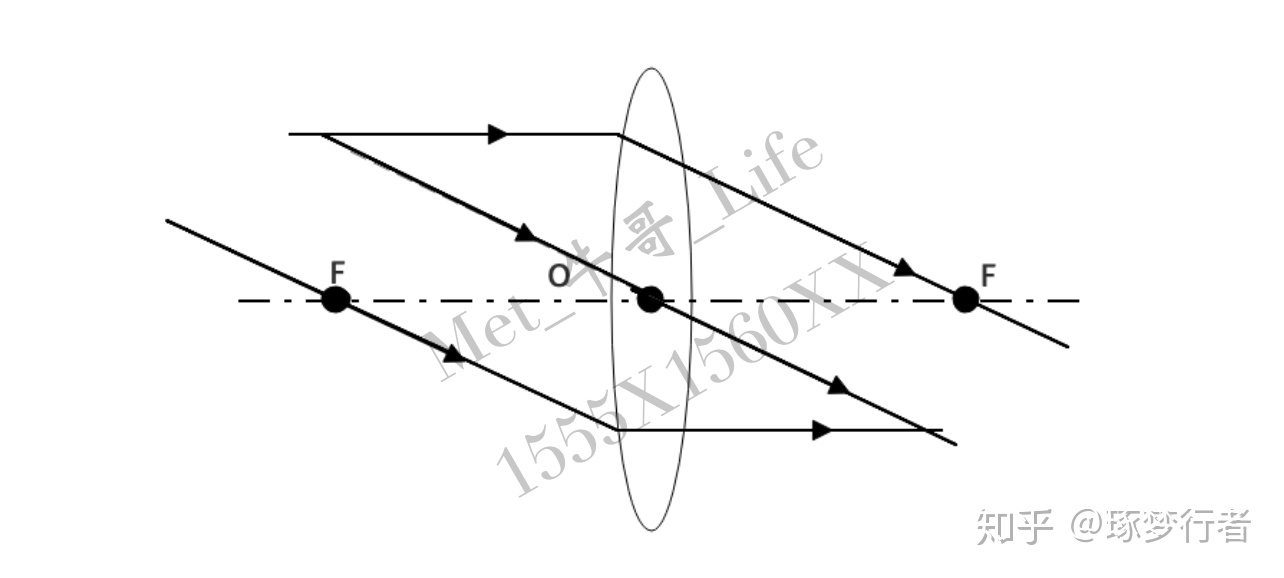

生活里，用到凸透镜的工具，主要有三类：放大镜，照相机和投影仪；只要调整适当，都可以通过它们看到清晰的像。除经过凸透镜光心的光传播方向保持不变外，其它光线经过凸透镜折射后传播方向都会偏向主光轴（会聚作用），同一点发出的光（或反射的光，以下通称发出光）也有无数经过凸透镜，但是这些光线通过凸透镜后一定要会聚到同一点，否则无论如何都不可能出现清晰的像。而要找到像的位置，只需要其中两条光线就可以了。前面已经学到：经过凸透镜的光线中，有三条是比较特殊的（利用光路可逆性，可以减少到两条），如下图所示，而要确定像的位置，只需要其中两条就可以了

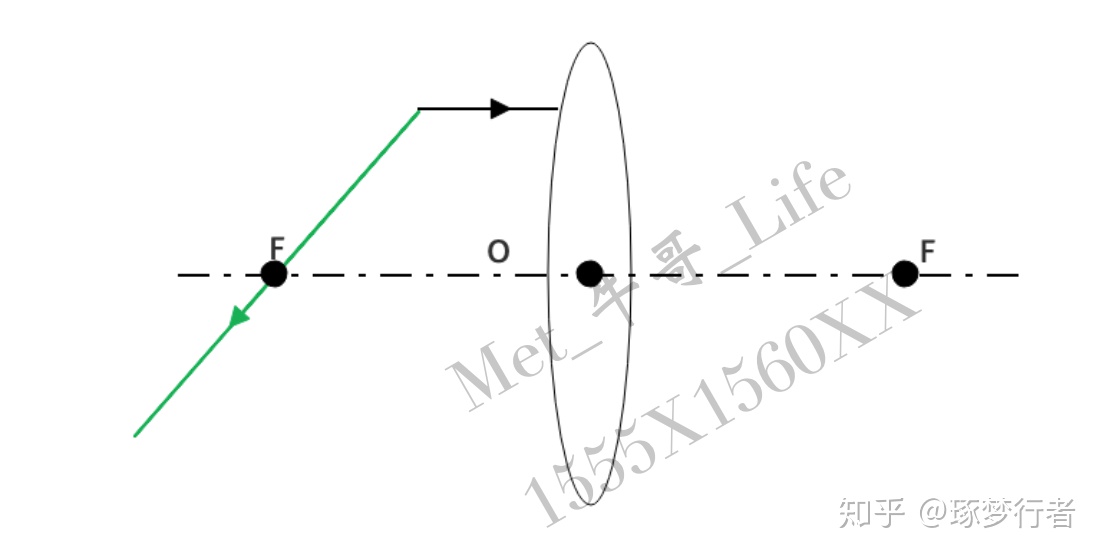

理论上，用三条特殊光线中任意两条都可以找到像的位置，但选择不同的组合，简繁程度有区别（不用特殊光线也可以找到像的位置，不过过程会更繁琐）；最佳组合是经过光心的光线和平行于主光轴的光线，经过光心的光线传播方向不变，入射光线和出射光线共线，最好作图；如果物距小于焦距，那么经过焦点的光线不会再经过凸透镜（下图中绿色线），不能用于寻找像点，而其它两条光线任何时候都不会出现此类情况。

理解了上边的内容，就可以通过作图寻找凸透镜的成像规律了。

我们学习理科时，都是按照从易到难，从特殊到一般的顺序，寻找规律也类似：从特殊到一般、从小到大

要找规律，首先需要一个光源（实验室用蜡烛，如果用不发光的物体，需要再用光源提供光；如果在亮室则观察不到实像），然后再将光源放到一个位置。中学学习的薄透镜是理想型的，左右对称，将光源放到哪一边对探究过程没有影响；

一 特殊点的规律

凸透镜上有两个特殊点：光心和焦点（两个焦点选哪一个都一样），而光心在凸透镜内部，所以能放置光源的特殊点只有焦点。

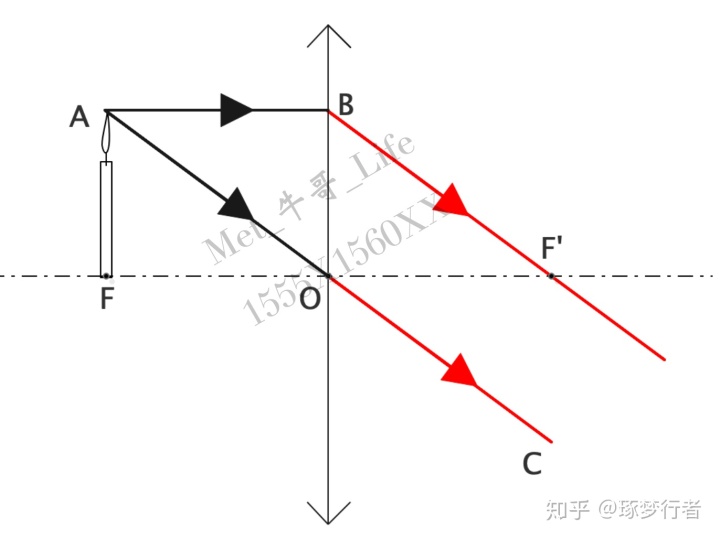

如下图，作出焦点处光源的两条特殊光线并完成光路图；为了使作图更准确，以下都使用凸透镜符号，但考试时尤其是作图题中需要画透镜，一定要使用之前的画法

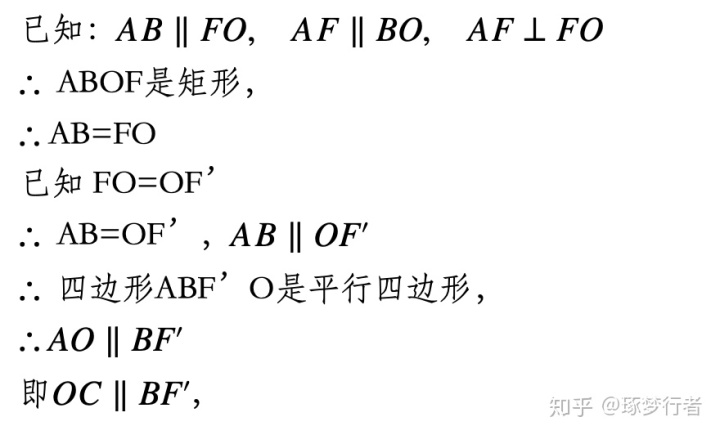

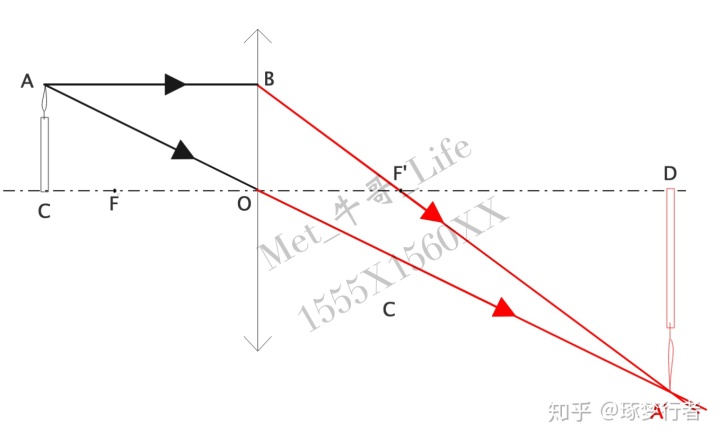

上图的两条出射光线BF’和OC，看起来是平行的，不过物理是一门严谨的科学，需要严格证明。证明过程如下（AO与OC共线）：

因为OC与BF’永远不相交，

所以当物体在凸透镜的焦点处，即物距u=f时，不能成像；

二 小范围的规律

将蜡烛向凸透镜移到一段距离（向近处移范围小，向远处移范围无限大，符合前面从小到大的探究方法），作出完整光路图如下：

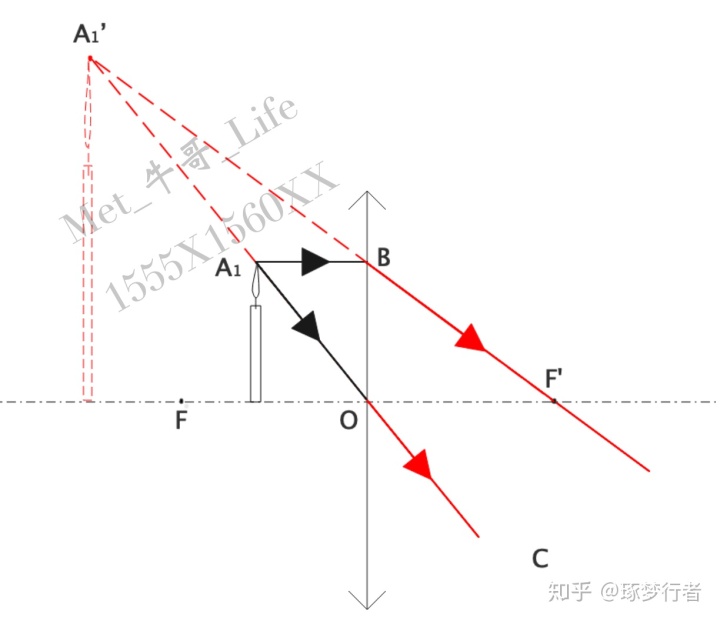

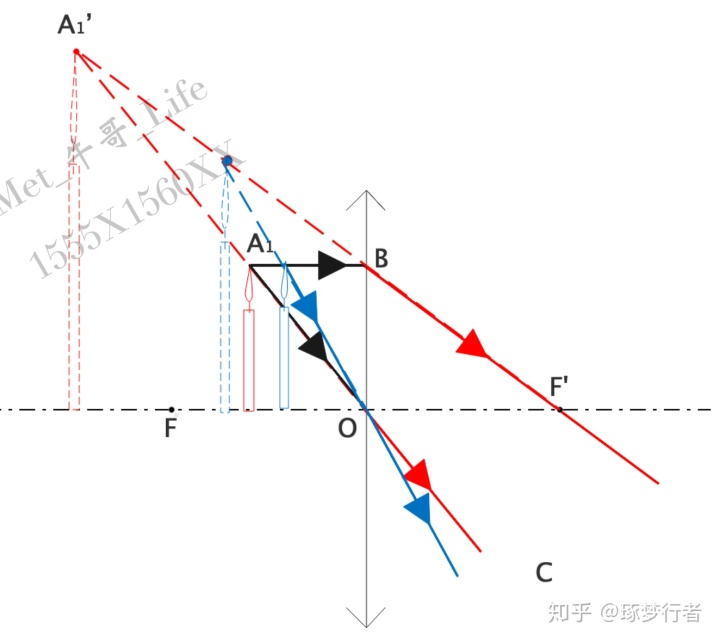

从图中可以看出，光线BF’与OC1不相交，它们的反向延长线相交于点A1’，所以点A1’就是点A1经过凸透镜后成的像在蜡烛上再任意找一点，作出它的像点，就可以准确确定蜡烛像的位置，作图过程越标准，结果越准确；

从上图中可以看出：

像和物体在凸透镜的同侧，是正立的；

像点由真实光线的反向延长线会聚形成，所以是虚像；

像比物体大，所以是放大的；

将蜡烛在OF范围内多次移动，找出对应的像，都符合上述特点，而且物距u越小，像越小；

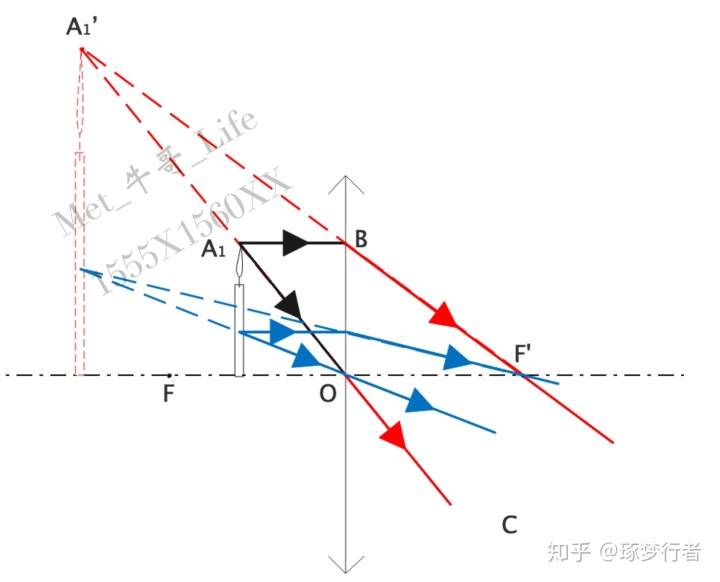

总结：当物距u<f时，凸透镜成正立放大的虚像，u越小，像越小；生活中用到的放大镜就是利用的这个原理，利用放大镜就是为了把观察对象尽量放大，所以使用时要让观察对象在小于焦距范围内离凸透镜尽量远，而不是将放大镜直接放到观察对象上（此时放大倍数最小）用放大镜能观察到清晰的像，证明上图中蜡烛上同一点发出的所有照射到凸透镜上的光，透过凸透镜后的光线的反向延长线一定都经过像点；如下图所示：

由A1点发出的任意光线A1D，经过凸透镜后的折射光线可以准确确定：连接A1’D，A1’D的延长线就是折射光线；

三 大范围的规律

将蜡烛从焦点位置向远离凸透镜的方向移动一小段距离，画出完成的光路图如下

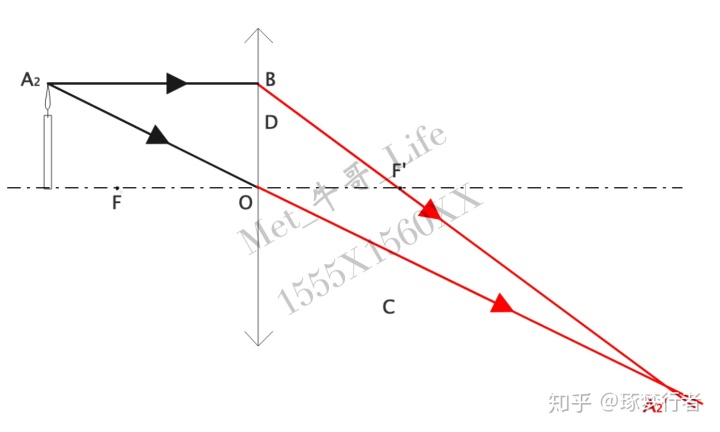

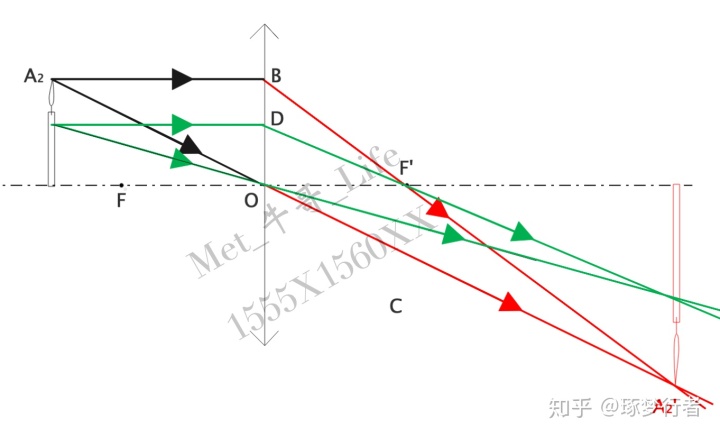

A2发出的光经过凸透镜后，出射光线直接相交于A2’，A2’就是A2经过凸透镜后的像点；在蜡烛上再任选一点，并找到其像点如下图：

此时像点由真实光线会聚而成，所以是实像，像是倒立的，而且比物体大，是放大的；像与物体在凸透镜的两侧；

不过一次操作不一定能找到准确的规律，需要多做几次；

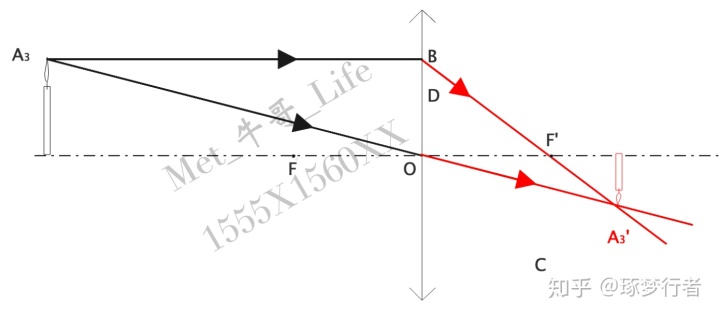

再将蜡烛向远离凸透镜方向移动一段距离，并做出光路图如下：

从上图中可观察到：A3的像A3’依然是倒立的实像，物与像在凸透镜两侧，与A2位置时的像唯一的不同是：A3’是缩小的，A2’是放大的；由此可猜想：物体从位置A2逐渐移动的A3的过程中，所成的像都是倒立的实像，而像的大小将由放大的逐渐变成缩小的，上述猜想通过多次作图很容易证明；物体从A2逐渐远离凸透镜的过程中，一定有一个位置，能使像与物体的大小恰好相等，那么这个位置在哪里呢？找这个特殊位置不能试，因为画图和测量再精确，都存在误差，所以要通过严格的证明确定这个位置。

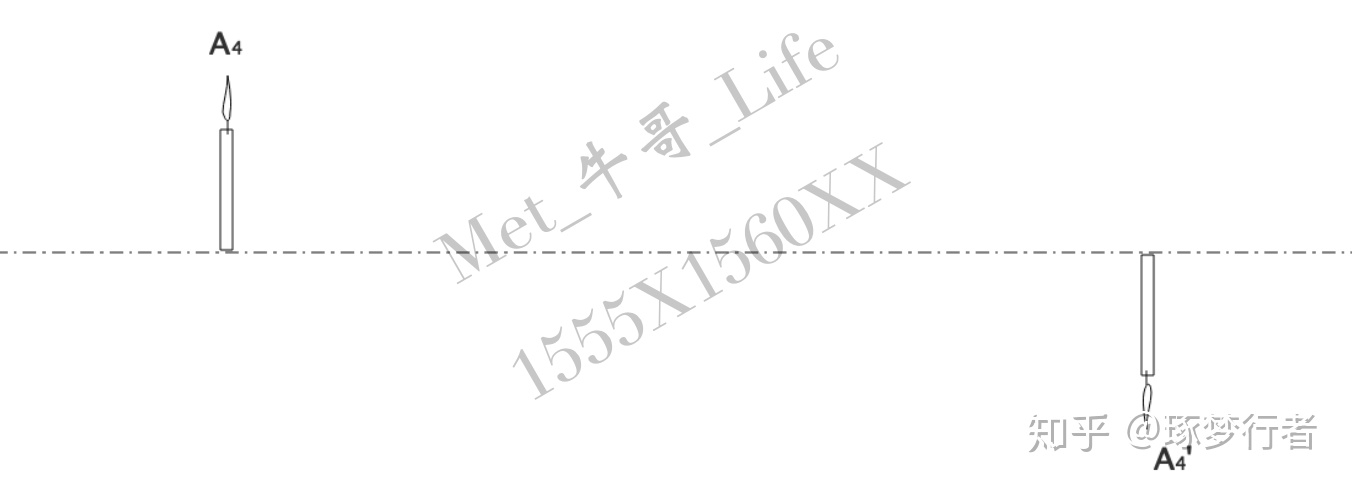

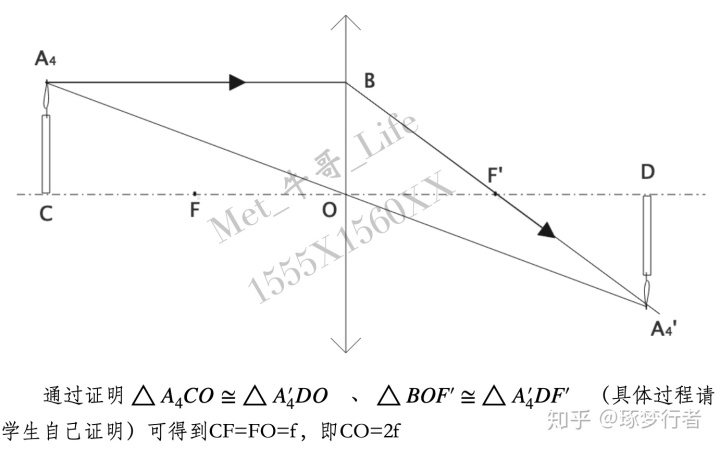

首先，画出正确的任何图形，方法如下：在一条点画线（凸透镜的主光轴）上任意画两个等大的物体A4和A4’（物象等大），其中点A4’是点A4通过凸透镜后成的实像，

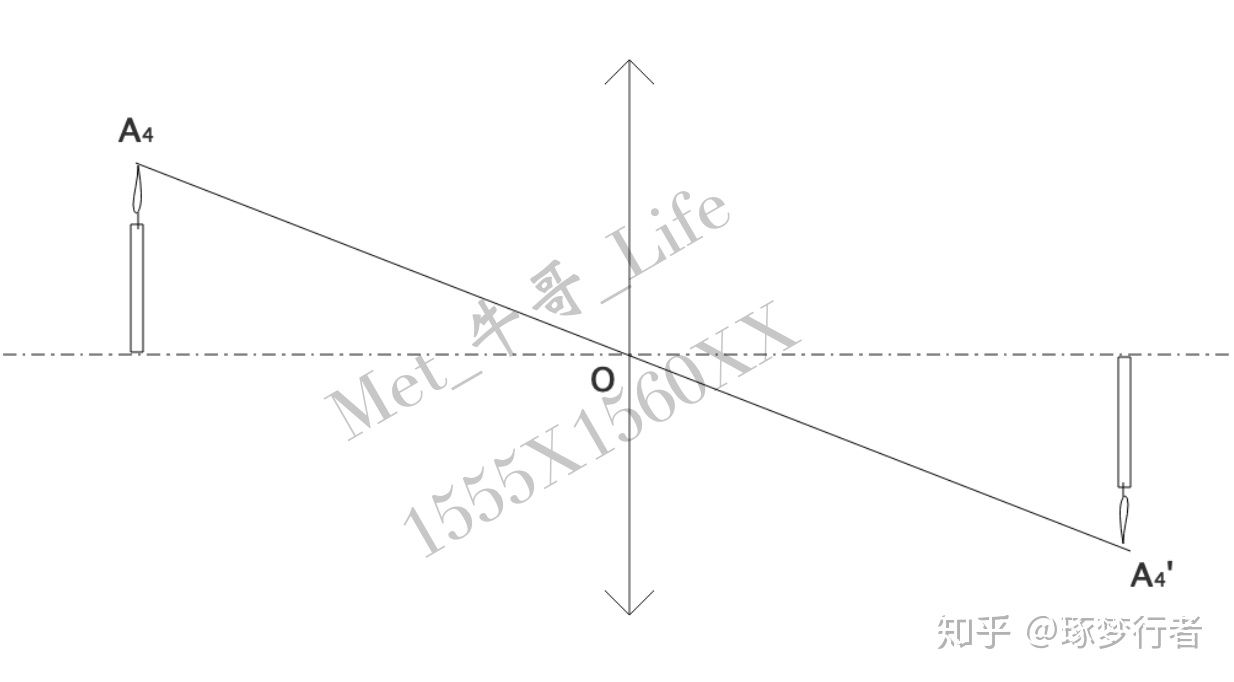

那么A4、A4’和凸透镜的光心O在同一直线上，即A4与A4’连线与主光轴的交点就是凸透镜的光心，这样就确定了凸透镜的位置

由点A4发出的平行于主光轴的光线，经过凸透镜后的折射光线通过凸透镜的焦点F’和像点A4’，这样就确定了凸透镜的两个焦点

所以，当u=v=2f时，物体通过凸透镜成的像的大小与原来物体相等；

接下来，再在u> f范围内多次移动蜡烛，并作出对应的光路图，会发现

当2f>u> f时，总是成倒立放大的实像，

当u>2 f时，总是成倒立缩小的实像，

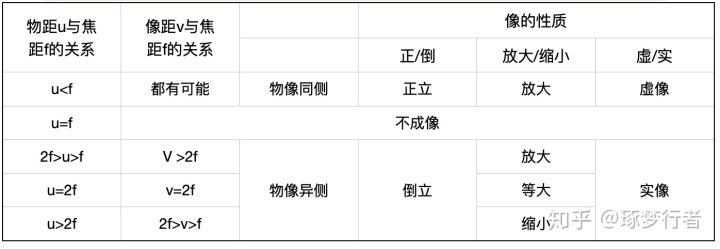

至此，我们就找到了全部的凸透镜的成像规律，总结出来就是下表：

理解了前面用光路图的推导过程，自己多画几遍，其实上边的表格自然就记住了，并不需要专门背；

关于凸透镜应用的说明：1. 生活中用放大镜能看到被放大的物体，而实际上那个大物体并不存在，看到的是虚像，所以原理就是u<f，在此范围内，物距越大，像越大；2. 投影仪可以把小的图像投影到大的屏幕上，像是真实存在的，所以其原理就是2f>u>f，在此范围内，物距越小，像越大；3. 照相机可以把很大的物体拍摄到一张小小的底片上，其原理就是u>2f;在此范围内，物距越大，像越小；即同一个照相机，离物体越远，拍摄范围越广，目标物体的像越小；

凸透镜成实像时，物距确定，像的位置就唯一确定，与有无光屏无关，而且只有把光屏放在实像的位置处时才能在光屏上显示清晰的像，否则像一定是模糊的；

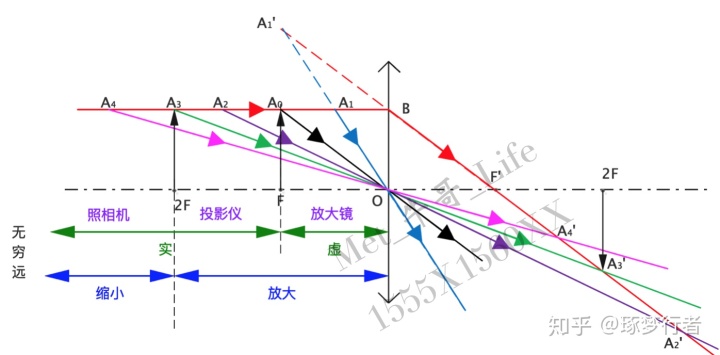

其实，本节所有的内容都包含在下面的一幅光路图中

前面的表格需要背，理解了前面的推导过程，这个光路图可以随时快速画出来：无论物体在在哪里，平行于主光轴的光线及其折射光线始终不变，一条经过凸透镜光心的光线绕O的旋转，就得到了上面的图，像的虚实、大小、正倒都一目了然；

因为我们画的是二维平面图，实际情况需要将上图以主光轴为轴旋转180度（或一周），即当凸透镜成实像时，像与物体上下颠倒、左右相反；当u=v=2f时，像与物体关于凸透镜的光心中心对称；其它u>f的情况，像与物体不对称，但像与物体上下颠倒、左右相反的性质不变；

当物体A的物距2f>u>f时，成实像A’且v>2f；根据光路可逆性，将一个与A’等大的物体B放在A’处，一定能在A处形成一个与A 等大的B的像B’也就是：当u>2f时，2f>v>f。

用尺规将上面所有光路图至少画一到两遍，理解上面的推导过程并能熟练画出光路图，那么本节没有需要专门记忆的知识！

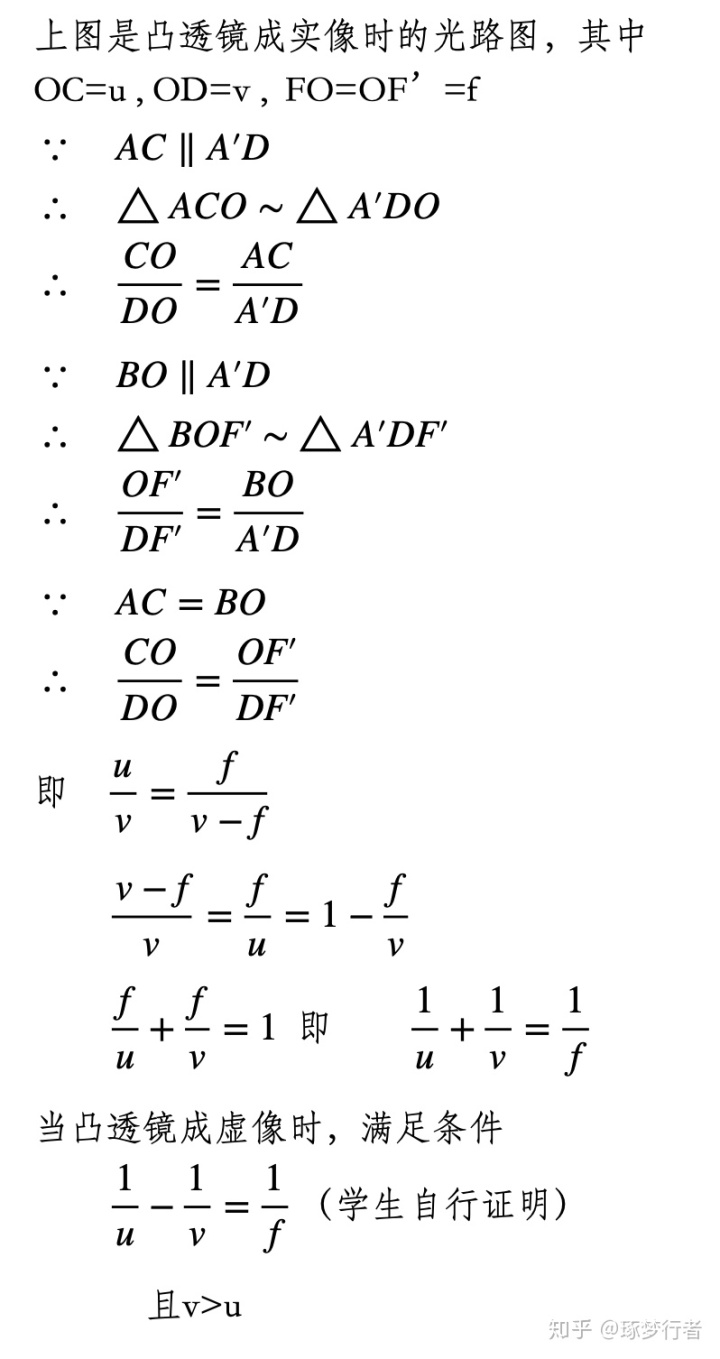

学生在初三学过相似三角形之后，可以证明u、v、f之间的准确关系。

规律的证明很简单，不过到高中才学，初中学生掌握之后，可以用于检验，最好不要用于具体答题（尤其是实验题，除非实验数据支持这一结论）
