1、220V接触器与380V接触器接线图

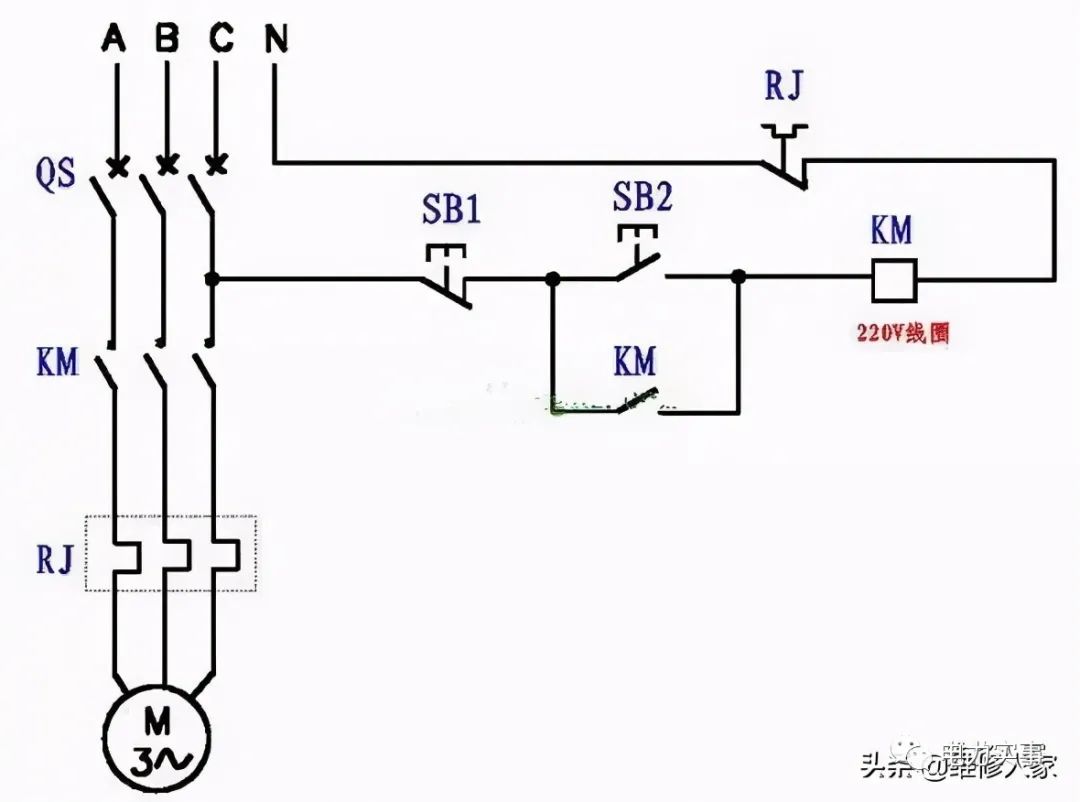

其实要是接触器、继电器等电器元件正常工作,接线时就要为它接匹配的电压。比如下图中是220V线圈的接触器。


因为接触器线圈额定电压220V,前面按下按钮,接触器线圈A1端子和C相火线接通,要给它接220V电压,线圈A2端子就必须接零线N。

如果要换成380V线圈接触器,只有把A2端子改接到A相或者B相即可。如下图:


还是那句话,要想是电器元件正常工作,必须给它提供匹配电压。

2、接触器自锁互锁的电动机正反转控制线路图原理图解

先看一下一个带有过载保护的接触器自锁控制的电路。


接着看看是怎么运行的?

合上电源开关QS1,三相电源经过保险FU1来到接触器km的输入端1,3,5,然后通过接触器的输出端2,4,6,来到热继电器的主触点输入端再从热继电器的输出端输送到电机,完成的是主电路,如果要实际接线的话,可以按照上图中线号的标注来接线,这样不会迷糊。

电力所有设备及变电站交接试验报告模板及案例大全,共41个文件。喜欢此资料可+V:18801112933或直接进店下单

1. 400KVA电力变压器试验报告

2. 6kV避雷器试验报告

3. 10KV避雷器试验报告

4. 10kV高压环网柜交接试验报告

5. 10kV高压配电室交接性试验报告

6. 35KV变电站预防性试验报告

7. 35kV断路器试验报告

8. 110kV变电站试验报告

9. 220kV电容式电压互感器交接试验报告..

10. 220kV电容式电压互感器交接试验报告

11. DLT 5293-2013 电气装置安装工程 电气设备交接试验报告统一格式 汇总样表

12. 变频器-试验报告

13. 变压器试验报告范本

14. 柴油发电机交接试验记录

15. 电缆试验报告模版

16. 电力电容器组交接试验报告

17. 电力设备预防性试验技术丛书(第一分册) 旋转电机

18. 电力设备预防性试验技术丛书(第二分册) 电力变压器与电抗器

19. 电力设备预防性试验技术丛书(第三分册) 互感器与电容器

20. 电气交接试验报告

21. 电气交接试验最新表格

22. 电气设备检修试验报告

23. 电气设备交接试验报告

24. 高压开关柜试验报告

25. 高压熔断器-电气-试验-报告-交接试验

26. 隔离刀闸交接试验报告

27. 光伏区高压电缆检测试验报告

28. 华能风电电气设备交接试验报告统一格式-汇总样表

29. 六氟化硫断路器交接试验报告

30. 配电工程电力设备交接试验报告报告

31. 配电室试验报告

32. 箱式变电站交接试验报告

33. 真空断路器交接试验报告

34. 电气设备检修试验报告

35. 箱变试验报告

36. 配电房试验报告

37. 安全工器具试验报告

38. 继电保护试验报告

39. 保护装置试验报告

40. 蓄电池试验报告

41. 电缆耐压试验报告


控制回路:合上开关后,控制电源L2流经fu2直接来到接触器km的线圈。另外一条控制线L1,经过保险fu2来到热继电器的常闭输入点,然后从热继电器的常闭输出点来到停止按钮SB2的输入点,然后从SB2的输出点分两条,一条进启动按钮SB1的输入点,一条进接触器辅助触点常开点的输入端,最后从启动按钮的输出端和接触器辅助触点常开点的输出端并一条线接到接触器的线圈,跟控制线L2形成回路。

简单说一下它的控制原理:启动时按下启动按钮SB1,接触器的线圈得电吸合并带动其主触点和辅助触点同时吸合,电动机运转。松开SB1,由于常开点闭合接通了通往线圈的电源,所以线圈依然吸合,并形成自锁,电动机依然运转,这就是接触器的自锁线路。停机时只要按下停止按钮SB2,即可切断接触器线圈的电源,接触器线圈断电释放,断开通往电动机的三相电源,电动机停止运转。

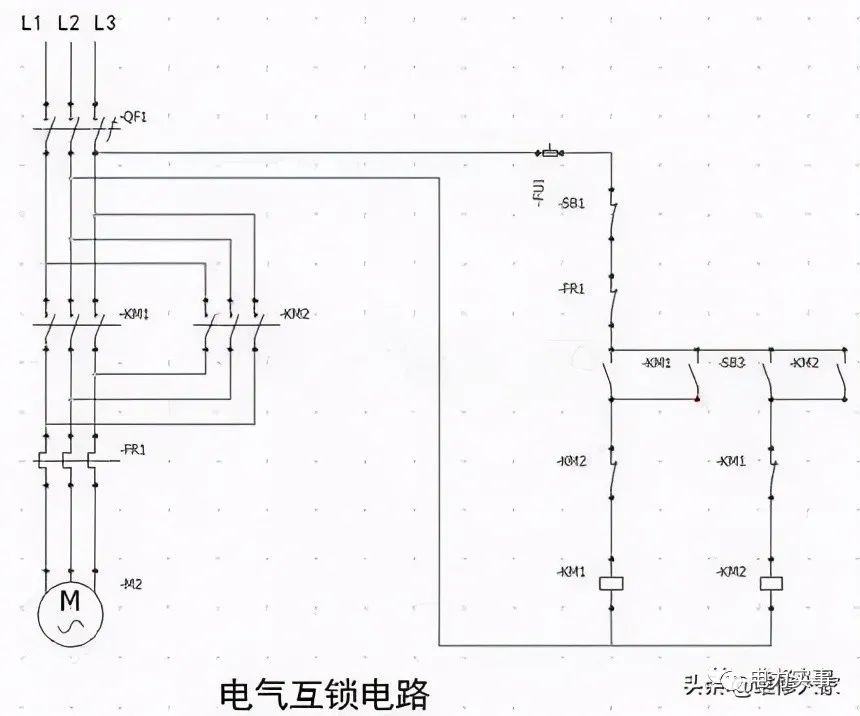

接触器互锁的电动机正反转控制线路图如下:


正反转的控制回路只是在KM1的正转回路上增加了一个KM2的常闭辅助触点,同时也在KM2的反转回路上增加了一个KM1的常闭辅助触点,这就是所谓的互锁电路。

要想让电机正反转,就要调换三相电源对电动机三相绕组的控制,才能完成,所以要注意看一下主回路的接线,请仔细看一下上图中两个接触器接线有哪些不同。

充电桩特点、组成及技术指标、施工方案,设计图纸(CAD)、按照要求、验收报告等全文共23个课件,电子版资料,直接发邮箱!喜欢此资料可+V:18801112933或直接进店下单

1. 电动汽车个人充电桩安装申请(物业专用)全套模板资料

2. 电动汽车充电桩特点、组成及技术指标

3. 电动汽车快充站新建工程电气图(CAD格式)

4. 充电桩或充电站月度检查表(仅供参考)

5. 充电桩设计、成本相关问题

6. EV充电接口简介充电枪充电桩

7. 充电桩安装申请

8. GB18487充电桩标准解读

9. 充电桩安装要求(20190306140045)

10. 充电桩工作原理(整理版本)

11. 充电桩简介及资料

12. 充电桩施工方案

13. 充电桩施工组织计划

14. 充电桩现场验收报告

15. 充电桩知识培训

16. 充电桩招投标文件资料

17. 纯电动车充电桩安装流程

18. 地下停车场充电桩技术方案

19. 电动车充电原理讲解

20. 电动汽车充电桩工作原理

21. 新能源汽车充电桩

22. 直流充电桩变压器容量

23. 太阳能光伏充电桩方案


### 绘制电源模块替代传统面包接线方法 为了实现通过绘图方式创建电源模块以代替传统的面包接线供电方案,可以采用电子设计自动化工具(EDA Tools)。这些工具允许用户通过图形界面绘制电路原理图并生成相应的布局文件。以下是具体的技术细节: #### 使用 EDA 工具构建电源模块 现代 EDA 软件如 KiCAD 或 Eagle 提供了强大的功能来帮助工程师完成这一目标。KiCAD 是一款开源软件,支持从原理图到 PCB 布局的设计流程[^1]。用户可以通过其原理图编辑器绘制所需的电源模块电路。 在 KiCAD 中,绘制电源模块的过程涉及以下几个方面: - **元件库管理**:选择合适的元器件,例如电压调节芯片 LM7805 和电容器等组件。 - **连接定义**:利用连线工具将各个元器件按照电气规则正确连接起来。 - **验证设计**:运行 ERC(Electrical Rule Check)检查错误,确保所有连接无误[^2]。 #### 自动生成 PCB 文件 一旦完成了原理图设计,下一步就是将其转换成实际可制造的印刷电路(PCB)文件。KiCAD 的 Pcbnew 模块能够接收来自 Schematic Editor 的网络表数据,并据此布置物理位置上的铜箔走线以及过孔结构[^3]。 对于初学者来说,可能还需要学习如何设置轨道宽度、保持安全间距等方面的知识点以便于后续加工生产阶段顺利进行。 ```python import kicad_sch as sch def create_power_module(): schematic = sch.Schematic() # Add components to the power module regulator = schematic.add_component('LM7805', 'D1') capacitor_in = schematic.add_component('C', 'C1') capacitor_out = schematic.add_component('C', 'C2') # Connect components with wires/nets net_1 = schematic.connect_pins(regulator['IN'], capacitor_in['+']) net_2 = schematic.connect_pins(regulator['OUT'], capacitor_out['+']) create_power_module() ``` 上述 Python 伪代码展示了如何程序化地向 KICAD 添加基本的稳压器及其输入输出端口旁路电容配置过程的一个简化版本[^4]。
