译者注：对于电子工程师来说，面包板是一种制作原型电路、测试电路功能的好帮手。不过由直插元件和跳线组成的面包板电路非常不适合存放或长期使用，其罪魁祸首就是面包板的接插结构。今天为各位带来的是Runtime Micro对于这个问题的解决方案——方案虽好，不过对于电子爱好者来说，还是要尽快学习焊接的技术吧！

永久无焊接面包板制作

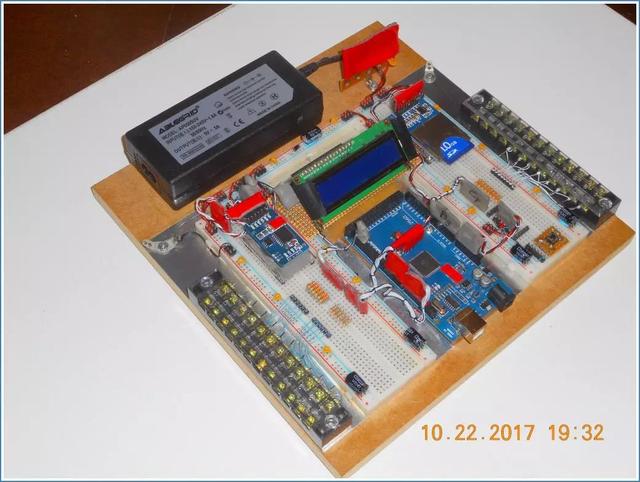

上面的图片展示的是一个永久性无焊接面包板项目。它具有数字和模拟信号的外部连接。支持LCD，实时时钟和日历模块和SD卡模块等直插模块的使用。虽然在系统中99%以上的连线都是使用杜邦线等方式连接，但这种10×10英寸尺寸的构造可以可靠地运行多年。在需要修理或更换时，也相当容易拆开和重新组装。

永久无焊面包板是什么？

词典中将“permanent(永久地)”一词定义为： “继续或持久，没有明显的状态或状况或地点的变化。”这基本上就描述了使用这种方式所能达到的效果。

永久无焊接方法结合了面包板，通孔接头和绕线，以实现具有拓展性的电子项目。由于不使用脆弱的杜邦跳线，电路更能忍受冲击和振动。

插针

在设计中，我主要使用使用双面和单面插针(如下图所示)。

使用双面插针的时候可以用来制作插进面包板的电缆。用这种电缆可以连接单片机、模块之间的接头和面包板。

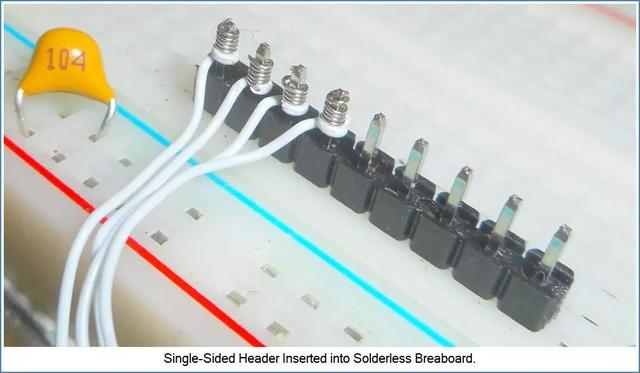

单面插针可用于进行固定的点对点连接，其中线头一端永不移动。接下来将详细介绍一下这些方式方法。

永久无焊面包板的技术

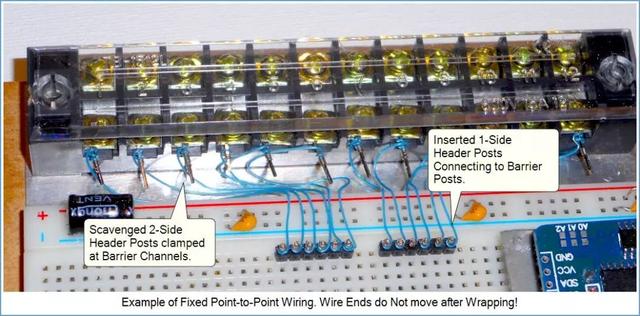

点对点布线

我们不使用跳线！它们体积庞大，不可靠，基本上和整洁的外观无缘。我们将在单侧插针上连接电线，并插入需要连接的位置上。点对点布线的准则是电线的两端必须连接到不移动的连接端。

单片机

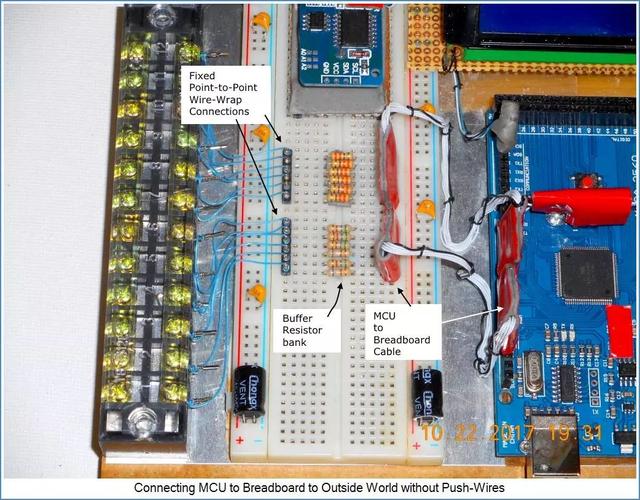

在面包板上使用单片机的时候。我们可以先从单片机(最小系统板)到面包板上连接一排排线，并在面包板上安装上拉电阻。而另一端，使用单面插针将引线连接到另一个更加坚固的接线端，使得力道不会落在脆弱的接线上。

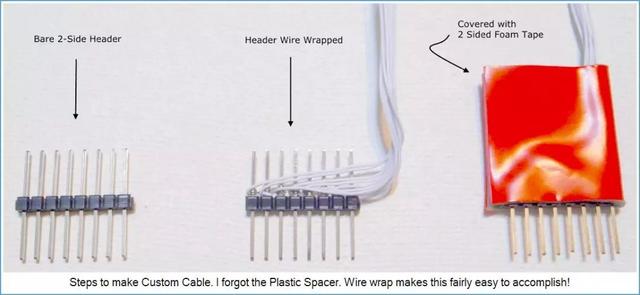

制作电缆

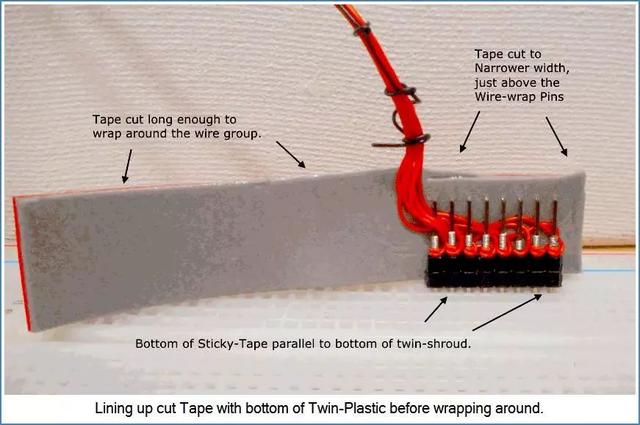

制作电缆很重要，这能够使得连接单片机、面包板和模块变成一件非常简单的工作，避免使用杜邦线，使用自行焊制的电线-双面插针和泡沫胶带以组成非常牢固的接线组合。与杜邦线的区别在于，这种电缆不是为了频繁地插拔移动而设计的，因此固定起来非常牢固。

电源线接线

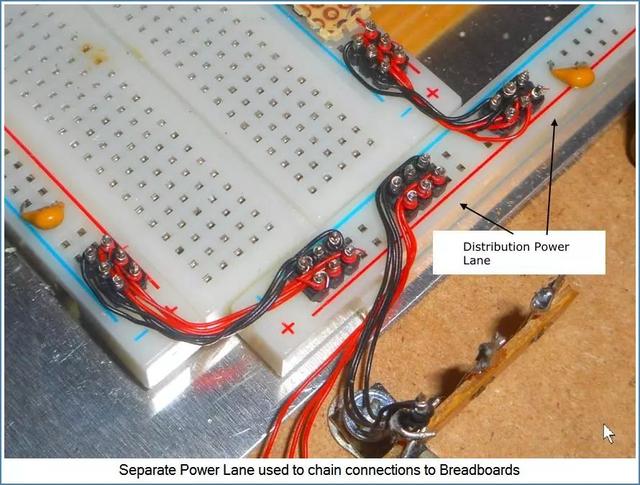

电源线可以用多股电线并联在一起来实现，每根导线上平均分配100mA左右的电流，我建议使用双排公排插针来做电源的接口。

接线端子排

使用接线端子排来提供面包板对外的接线连接。来自面包板上的接线弯折成“J”字形，夹在接线端子排下方并夹紧，而外部的接线应连接在接线端子排上，提供一种坚固的对外连接的方式。

分立元器件

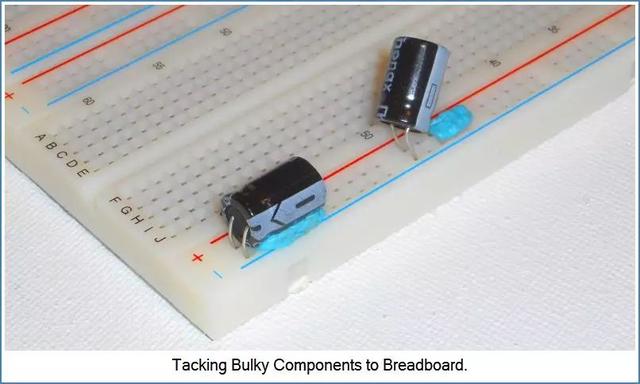

面包板项目中多采用分立的过孔元器件(如直插电容、电阻等)。它们的引脚虽然能够插进面包板，但摩擦力不够，很容易掉下来。我们通过使用双面胶将元器件粘在面包板上以解决这个问题。

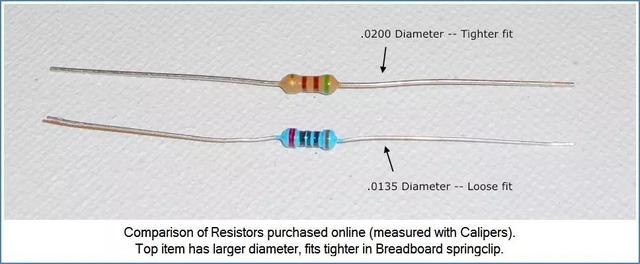

分立元器件的引脚尺寸

对于部分元器件过小的引脚尺寸来说，面包板的弹簧夹很可能夹不住它们，如果有可能的话，使用那些引脚尺寸和面包板的弹簧夹能够紧密结合的分立元器件。
