看前段时间挺火爆的星际蜗牛之后，萌生了做一台网络存储设备的想法。考虑到已经有一台闲置的联想G480笔记本电脑，待机功耗还行，准备用来改

装好系统后才发现网卡只支持百兆，这对需要备份数据的需求简直不能忍，最简单的方法是使用一个USB3.0转千兆的网卡，但很不幸，这台机的两个USB3.0端口都只能识别成USB2.0，恐怕是芯片组本身有故障了。

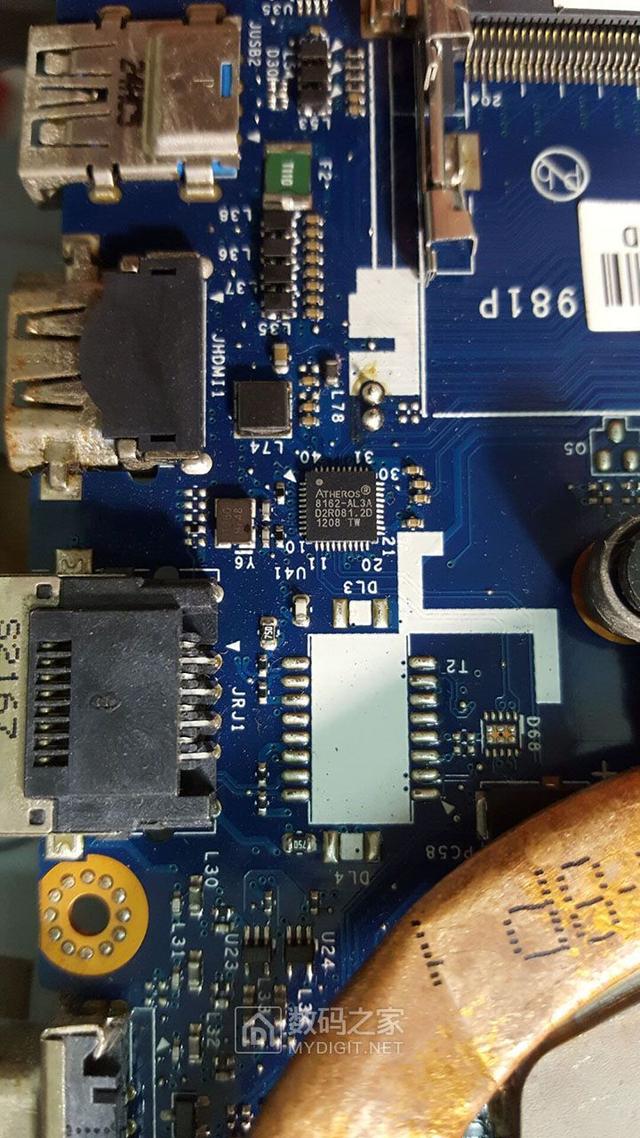

拆开发现，主板上是使用了2颗百兆网络变压器，只安装了1颗：

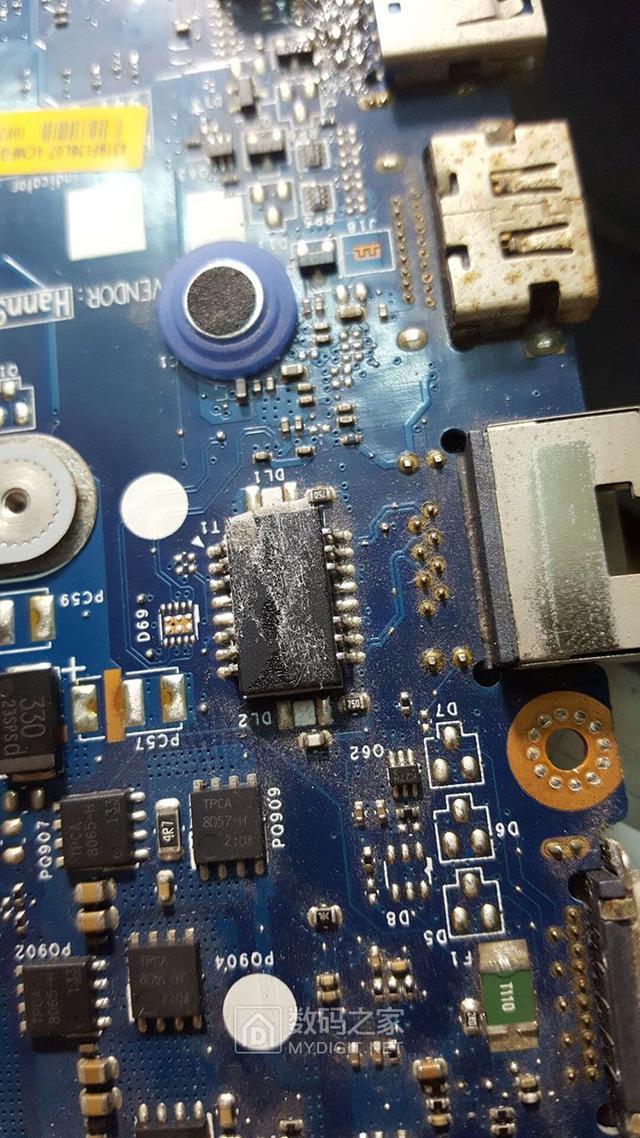

板子的另一边安装了一颗：

如果只支持百兆，主板上也没必要放两个网变的位置，应该是预留放两颗合成千兆来用的。

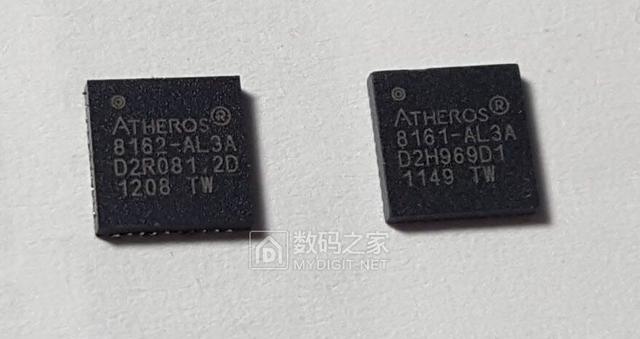

经过查阅资料，主板上用的是AR8162,百兆网卡芯片，另外有一款P2P兼容的千兆网卡芯片：AR8161

果断买回来换上

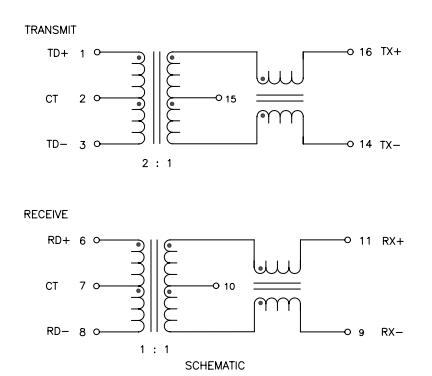

中间又发现一个问题，一般的16脚网络变压器原理图如下，每个差分对不是在相邻的两个脚，中间被中心抽头隔开，如TD+和TD-分别在1、3脚，中心抽头在2脚。

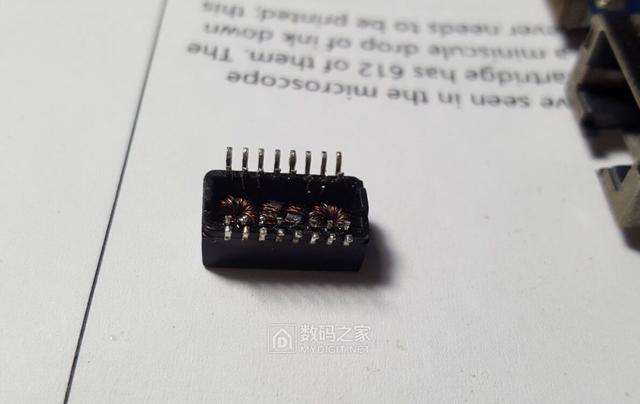

而这款电脑主板的不一样，TD+和TD-分别在1、2脚，中心抽头放在了第3脚。特殊封装的物料不好买，只好手动进行修改了。

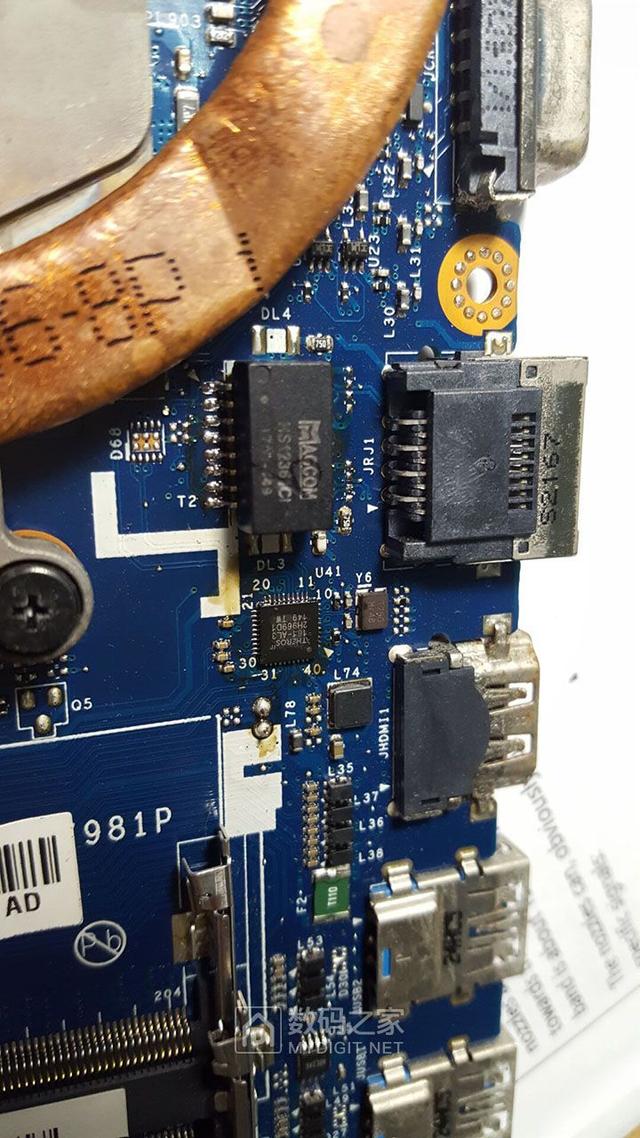

焊上：

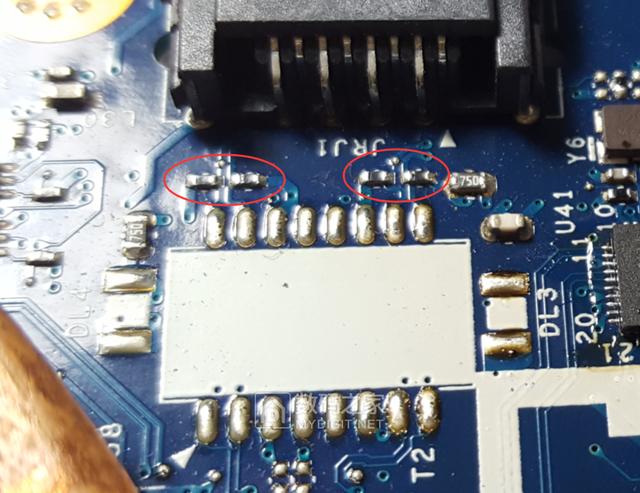

需要注意的是，原先由于只支持百兆，电路上放置了4颗0R电阻，将RJ45的45，78两组信号短路起来组成bob Smith电路提升EMI，

改千兆就必须要把这几颗电阻拆掉。

改好后装机，又是剩下好几颗螺丝钉，想起以前拆装收音机，每次都有钉螺丝多出来⊙﹏⊙

还好顺利开机，固定环境使用就不管这些细节了。

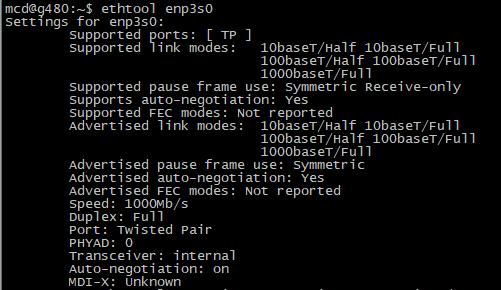

成功识别千兆网卡

iperf测速，达到933Mbitps

ftp传输测试，81MB/S, 应该是触及机械硬盘的瓶颈了

谢谢观看！
