1 电压提升功能介绍

VF 控制时，在变频器的输出频率较低时其输出电压也比较低，从而保证磁通为恒定值。但是，对于某些特性负载当变频器低频时输出电压比较低，可能无法正常启动电机。当电机越小，转速越低，电机定子电阻、电机电缆电阻的欧姆损耗产生的影响也就越大，这种损耗可以通过高 V/F 特性曲线的电压升(Boost)来补偿起动特性，电压提升对每种 V/F(可编程曲线特殊只有 P1310 在 0Hz 时有效)特性曲线均有效。

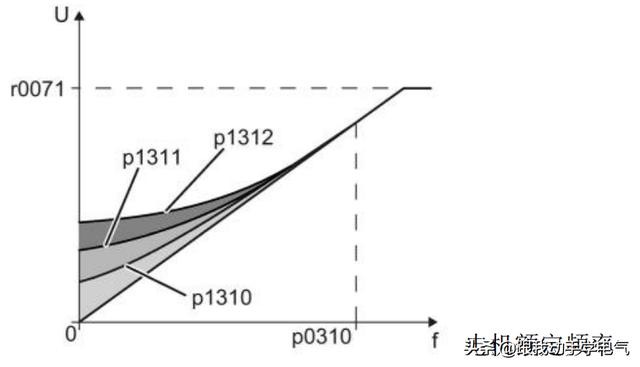

直线特性曲线的电压提升示意图,如图所示：

选择了 V/F 特性曲线后，大多数应用中都无需进行其他设置。在以下情况时，

电机可能无法正常加速至转速设定值：

● 负载转动惯量过大

● 负载转矩过大

● 加速时间过短(P1120)

为了提高电机的起动特性，需要在转速较低时提升 V/F 特性曲线。可以根据变

频器相应的起动电流进行 P1310、P1311、P1312 的电压提升。

注意：

前提条件

● 根据电机的额定功率将斜坡函数发生器的斜坡上升时间 P1120 整定到合适值。

● 以≤10%为阶梯，逐步提升 P1310、P1311、P1312 。

设得过高，可能会导致电机过热，变频器因过电流而停车。

出现报警 A07409
