华为荣耀9X充电时有电流，电量一直处在69%，而且没有充电标志。充电电流偏低，在100-400mA之间跳变，拔掉充电器，电池电量正常使用，会正常掉电。

维修过程

重点是充电IC

不显示充电标志说明充电IC和CPU之间没有产生数据交换，需要检查充电通路上的每个环节，重点是充电IC。

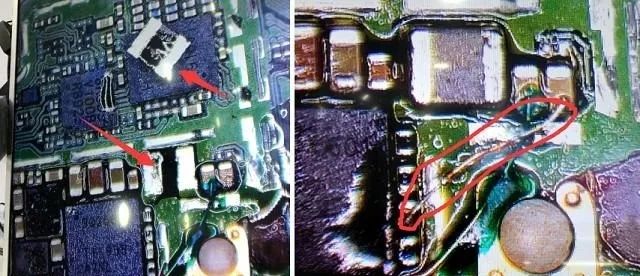

拆机，显微镜下观察尾插座子5V供电检测脚，发现上家飞了一个二极管到电池正极检测点。

这样飞线，充电直接5V送到电池，充电IC就没有充电作用，因此充电IC和CPU之间的充电数据和电池数据没有交流，所以电池电量自然无法随着充电上涨。

将二极管拆掉，测量发现充电正常能达到400mA，但随时会跳变到100mA，锁屏后充电停止。

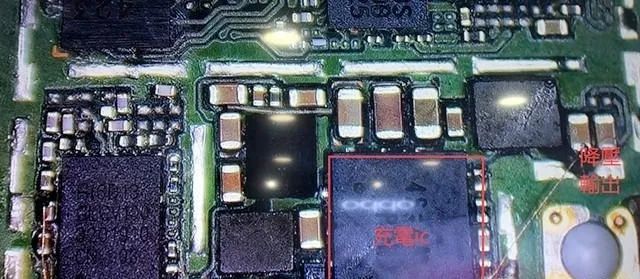

观察主板发现5V电压没有经过任何充电管，而是直接送达到充电IC的。

测量右边电容已经有降压后的4.2V左右的充电电压，但充电电流跳变首先怀疑是充电IC故障，因为上家也动过功放电源，也换过充电IC。

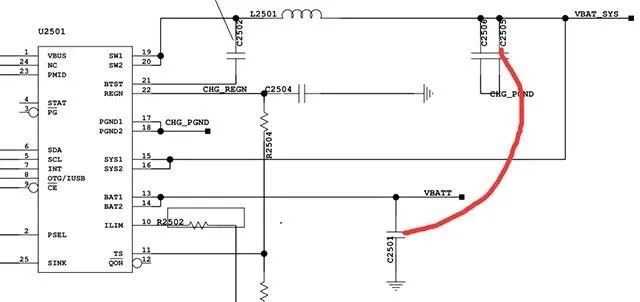

更换充电降压电感，故障依旧。尝试把充电IC输出端和第一端短接，充电电流稳定在430mA，但还是不显示充电标志，也不往上走电量，和开始上家短接二极管的现象一样。

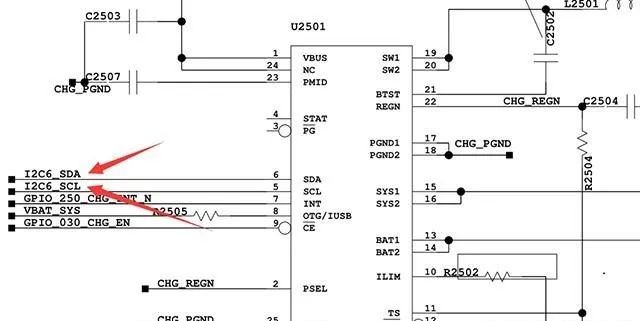

打开鑫智造(加xunweipeixun123，免费领VIP会员)图纸找到充电IC，其中I2C6_SDA，I2C6_SCL两组总线是充电IC和CPU之间交互充电数据和电池数据的，并且其中还有上拉1.8V。

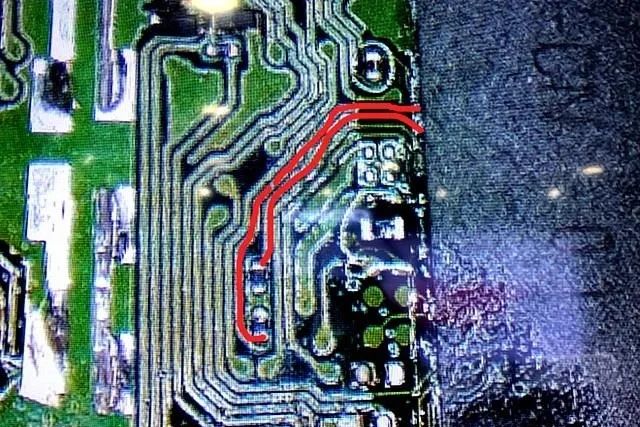

拆掉充电IC芯片，测量两个上拉电阻通向CPU一端的阻值，如果到CPU断线应该是OL，而实际测量阻值都是900多，明显就是虚焊状态。

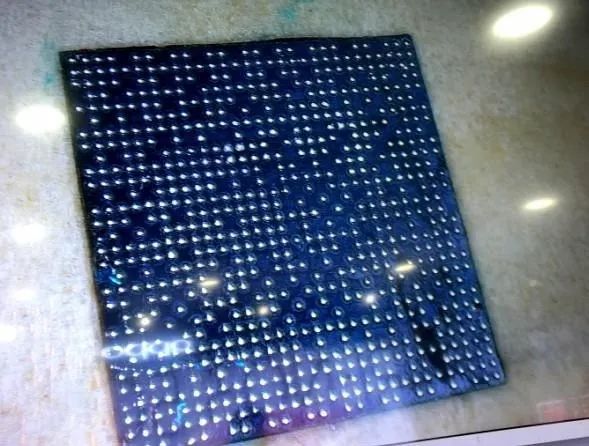

上家动过CPU，报过风险后拆下CPU一看果然锡点不均匀，找个万能植锡网套仔细植锡。再打焊盘和上拉电阻相通的点并没有断线，阻值500多，重装CPU。

开机测试，充电标志出现了，电流也能超过1A了，故障排除，完美修复。
