前面分享了使用xlsxwriter创建excel和写入数据

GUC：(原创)xlsxwriter，python excel 写入数据图表等操作_创建、写入(一）​zhuanlan.zhihu.com

xlsxwrite除了常规数据操作，还可以灵活，精细的操作图表，这也为吸引我要分享的原因之一，对于固定格式报表可以自动输出，大大提升日常的办公效率

先用上一篇文章的方法写入数据

import xlsxwriter

wb = xlsxwriter.Workbook("e:xlsxwriterfilename.xlsx")
ws = wb.add_worksheet("案例")

# 数据
data = [
    ('地区','1月销售量','2月销售量'),
    ('广州',52641,45641,),
    ('上海',65444,54584,),
    ('北京',57485,65484,),
    ('深圳',42314,85214,)
]

#字段格式
header = {
    'bold' : True, #粗体
    'font_name' : '微软雅黑',
    'font_size' : 10,
    'border' : True, #边框线
    'align' : 'center', #水平居中
    'valign' : 'vcenter', #垂直居中
    'bg_color' : '#66DD00' #背景颜色
}

text = {
    'font_name' : '微软雅黑',
    'font_size' : 9,
    'border' : True,
    'align' : 'left', #左对齐
    'valign' : 'vcenter'
}

headerpm = wb.add_format(header)
textpm = wb.add_format(text)
ws.set_column('C:C',13)  #C列宽度

for row,rowdata in enumerate(data):
    for col,coldata in enumerate(rowdata):
        if row==0:
            ws.write(row,col,coldata,headerpm)
        else:
            ws.write(row, col, coldata, textpm)

wb.close()

结果数据如下:

使用Workbook的add_chart()方法创建图表对象，以字典表的方式传入参数

chart = workbook.add_chart({'type': 'column'}) #创建一个柱状图

type表示要创建的图表类型，值及对应类型如下：

• area：面积图
• bar：条形图
• column：柱状图
• line：折线图
• pie：饼图
• doughnut：圆环图
• scatter：散点图
• stock：股价图
• radar：雷达图

使用add.series()数据系列添加的图表，以字典表的方式传入参数

data1 = {
    'name': '案例!$B$1',
    'categories' : '案例!$A$2:$A4',
    'values' : '案例!$B$2:$B4'
}

• name：该数据系列的名称 ，可以填写引用单元格值，也可以直接填写值
• categories：图表类别标签
• values：该数据系列的值
• values选项为必须，其他选项为可选
• categories、values可以使用单元格的名称，也可以使用行/列索引表示，即[所在的sheet名, 首行索引, 首列索引, 尾行索引,尾列索引 ]

以下表示同上

data1 = {
    'name': '1月销售量',
    'categories' : ['案例',1,0,4,0],
    'values' : ['案例',1,1,4,1]
}

图表中增加数据系列

chart.add_series(data1)

使用Worksheet的insert_chart()方法插入工作表中，需指定起始位置

ws.insert_chart('B8',chart) #在B10单位格位置插入图表

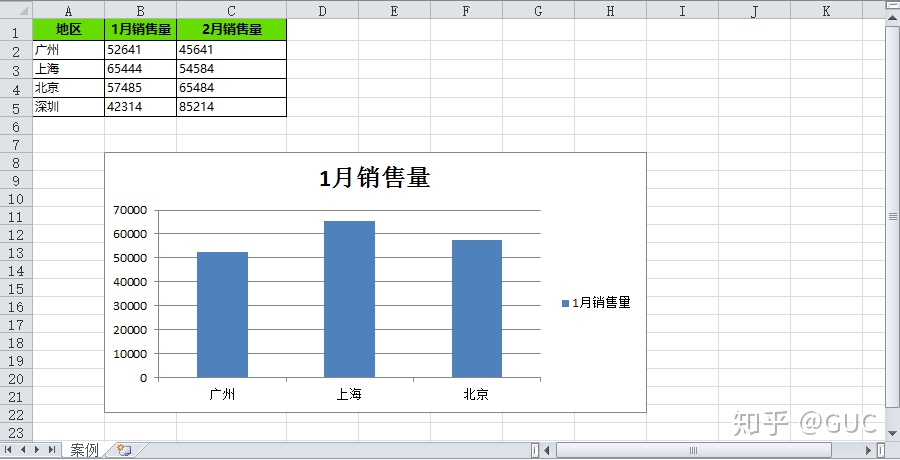

结果如下

再插入2月销售量数据系列

data1 = {
    'name': '案例!$B$1',
    'categories' : '案例!$A$2:$A4',
    'values' : '案例!$B$2:$B4'
}

data2 = {
    'name': '案例!$C$1',
    'categories' : '案例!$A$2:$A4',
    'values' : '案例!$C$2:$C4'
}

chart.add_series(data1)
chart.add_series(data2)
ws.insert_chart('B8',chart)

结果如下

再美化一下表格

'overlap' : -20

overlap：两个数据系列之间重叠的距离，范围+/-100，默认值为0，适用于条形图/柱状图

如下图红框的距离

'gap' : 100

gap：在条形图/柱形图中数据系列之间的间隔。范围是0-500。默认值是150

如下图红框的距离

'data_labels' : {'value':True,'font':{'name':'微软雅黑','size':9}}

添加数据标签，并设置数据标签的字体为微软雅黑，大小为9

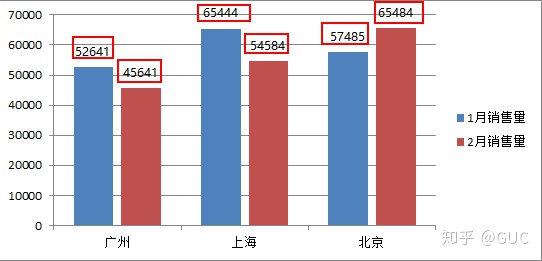

如下图红框部分

设置X轴参数，斜体，大小10，加粗

chart.set_x_axis(
    {
        'num_font':  {'italic': True,'size':11,'bold':True,}
    }
)

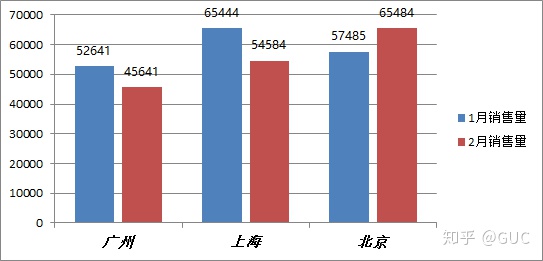

结果见下图

设置Y轴参数，去除Y轴及背景网格线

chart.set_y_axis(
    {
        'major_gridlines':{'visible':False},  #去除Y轴背景网格线
        'visible':None  #去除Y轴
    }
)

结果如下图

设置图表标题

chart.set_title(
    {
        'name':'1-2月销售量',
        'name_font': {'name': '微软雅黑'}
    }
)

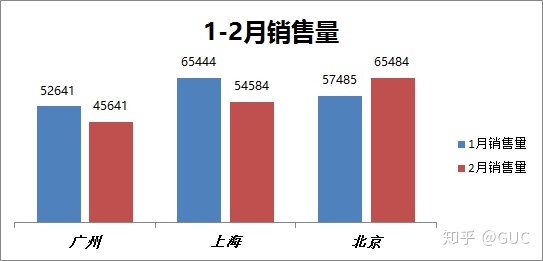

结果如下图

设置图表大小，宽620，高350

chart.set_size({'width':620,'height':350})

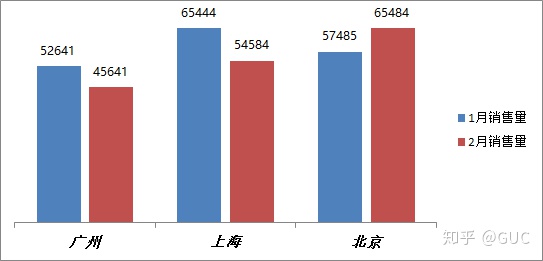

结果如下图

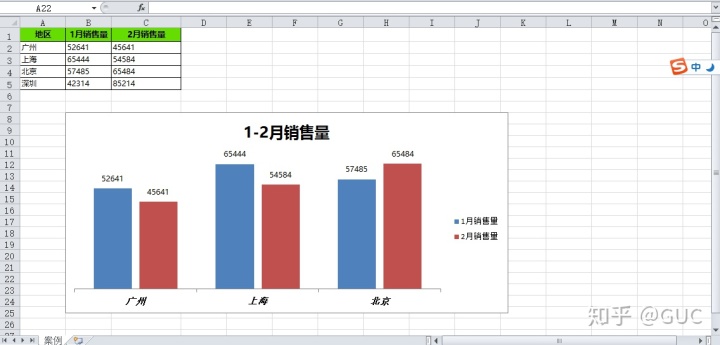

sheet完整如下图

去掉图表边框

chart.set_chartarea({'border':{'none':True}})

结果如下图

隐藏工作表网格线

ws.hide_gridlines(2)
#参数0，不隐藏
#参数1，仅隐藏打印的网格线
#参数2，隐藏屏幕和打印的网格线

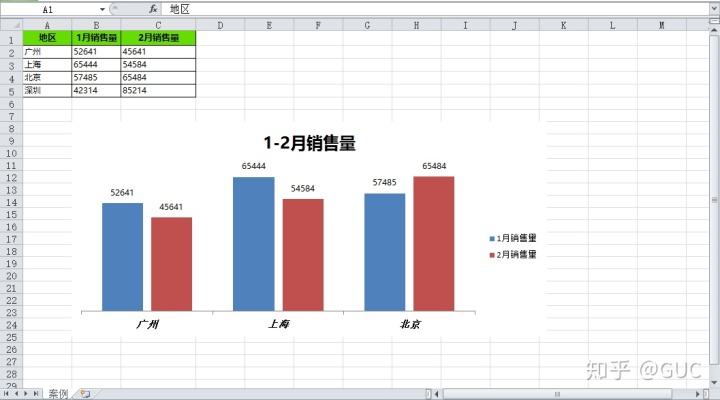

结果如下图

最后附上完整代码

import xlsxwriter

wb = xlsxwriter.Workbook("e:xlsxwriterfilename.xlsx")
ws = wb.add_worksheet("案例")

# 数据
data = [
    ('地区','1月销售量','2月销售量'),
    ('广州',52641,45641,),
    ('上海',65444,54584,),
    ('北京',57485,65484,),
    ('深圳',42314,85214,)
]

#字段格式
header = {
    'bold' : True, #粗体
    'font_name' : '微软雅黑',
    'font_size' : 10,
    'border' : True, #边框线
    'align' : 'center', #水平居中
    'valign' : 'vcenter', #垂直居中
    'bg_color' : '#66DD00' #背景颜色
}

text = {
    'font_name' : '微软雅黑',
    'font_size' : 9,
    'border' : True,
    'align' : 'left', #左对齐
    'valign' : 'vcenter'
}

headerpm = wb.add_format(header)
textpm = wb.add_format(text)
ws.set_column('C:C',13)  #C列宽度

for row,rowdata in enumerate(data):
    for col,coldata in enumerate(rowdata):
        if row==0:
            ws.write(row,col,coldata,headerpm)
        else:
            ws.write(row, col, coldata, textpm)


chart = wb.add_chart({'type': 'column'})

data1 = {
    'name': '案例!$B$1',
    'categories' : '案例!$A$2:$A4',
    'values' : '案例!$B$2:$B4',
    'overlap' : -20,
    'gap' : 100,
    'data_labels' : {'value':True,'font':{'name':'微软雅黑','size':9}}
}

data2 = {
    'name': '案例!$C$1',
    'categories' : '案例!$A$2:$A4',
    'values' : '案例!$C$2:$C4',
    'data_labels': {'value': True, 'font': {'name': '微软雅黑', 'size': 9}}
}

chart.set_x_axis(
    {
        'num_font':  {'italic': True,'size':11,'bold':True,}
    }
)

chart.set_y_axis(
    {
        'major_gridlines':{'visible':False},
        'visible':None
    }
)


chart.set_title(
    {
        'name':'1-2月销售量',
        'name_font': {'name': '微软雅黑'}
    }
)

chart.set_size({'width':620,'height':350})
chart.set_chartarea({'border':{'none':True}})
ws.hide_gridlines(2)

chart.add_series(data1)
chart.add_series(data2)
ws.insert_chart('B8',chart)

wb.close()
