cad添加自己线性_SolidWorks工程图转CAD乱码了怎么办？大神来支招

相信很多SolidWorks工程师设计师都会遇到SolidWorks工程图要转CAD图纸的情况，而且也肯定遇到过SolidWorks工程图转CAD文字乱码的情况，对于这种情况你知道是什么原因吗？你知道又该如何解决和避免吗？今天小编就给大家分享一下SolidWorks工程图转CAD图纸乱码的问题。

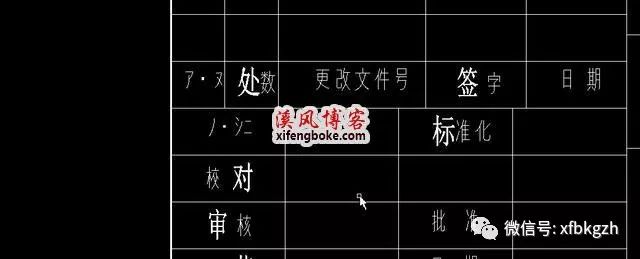

SolidWorks转cad出现文字乱码是有原因的，因为SOLIDWORKS使用的是Windows字体，而CAD使用的是线性字体，所以在转换过程中，即使没有乱码，有时字体也不能对齐稍微有些错乱，这个时候如果字体库比较丰富的，两个软件的对齐方式也一样的话，就会比较好。

  经过网络查询和经验分享得知，一般出现乱码是因为字体映射里面没有中文，所以会导致乱码。对于这种情况，我们只需要找到字体映射文件，把常用到的中文加进去就可以了，具体的操作步骤如下：

一、打开SolidWorks安装目录下的data文件夹下面的drawfontmap.txt文档，如下图所示：

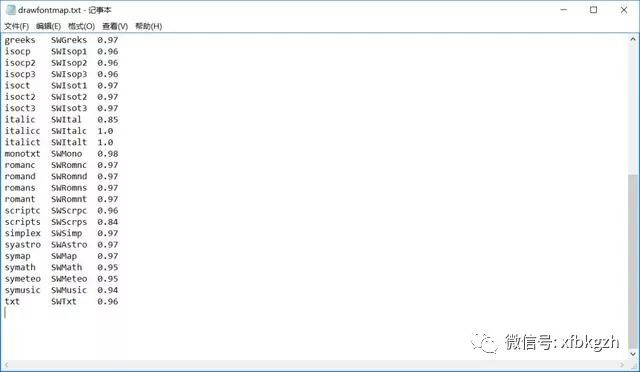

二、打开此文档，发现里面没有中文字体，如下图所示：所以我们需要把中文字体添加进去。

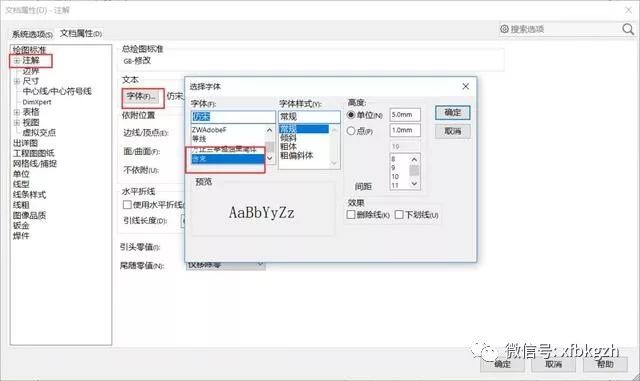

三、打开SolidWorks的【工具】-【选项】-【文档属性】-【注解】-【字体】，将字体选择框拉到最下端直到显示出中文字体名，将在SolidWorks工程图中常用的中文字体名选中，用Ctrl+c和Ctrl+v来复制并粘贴到drawfontmap.txt文档中，注意保持三列的格式。

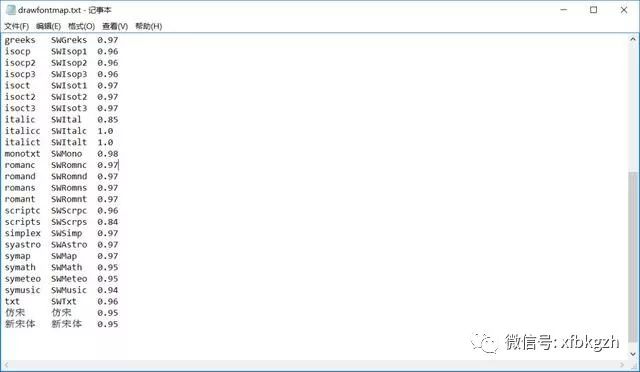

四、将需要用到的字体粘贴到此文本中最下方，修改后的字体映射文件大致如下图所示，改好后保存并关闭文件即可。(注：这个文档中添加了仿宋和新宋体，具体的字体根据自己的需要添加)

五、修改需要转换成DWG格式的SolidWorks工程图的文档属性，将所有要用到文字的地方，比如：注解、尺寸、表格等等的字体全部设置成上面加入到映射文件中的中文字体。可以将所有的工程图模板文件的文档属性也作同样的设置，以后用此模板所作的工程图无需再设置，可以直接转换“dwg”格式。全部设置好后关闭SOLIDWORKS再重新打开。

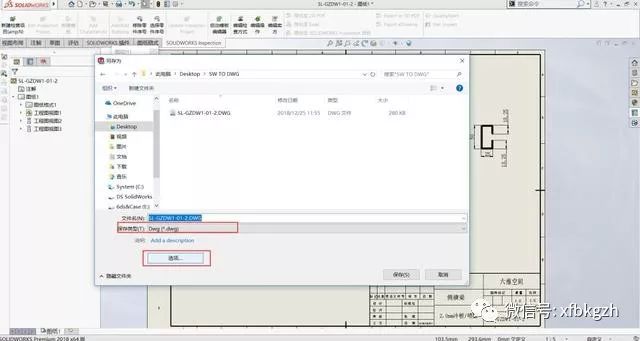

六、打开一张做好的工程图，选择文件--另存为，在另存为对话框中选择保存类型为DWG，并且点击选项，如下图所示：

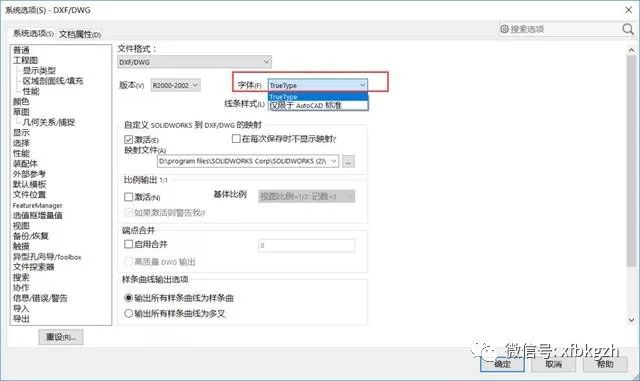

七、在选项中的输出选项窗口中将字体设置为：TrueType。如下图所示，单击确定完成设置。回到保存对话框保存此文件。

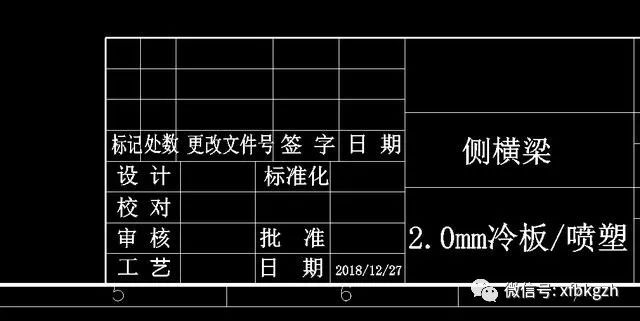

八、打开转换程DWG的文档，显示则没有乱码，如下图所示：

以上就是SolidWorks工程图转CAD出现文字乱码的问题的解决方法，非常的使用，希望大家学会使用奥。
