早在几年前HuntKey航嘉就推出了USB插座，随着快充技术的迅猛发展，仅带有USB-A口已经不能满足人们日常充电需求，航嘉也因此对产品性能进行升级，推出了航嘉小U （型号：SST307C）PD快充插座，更好地为PD快充设备服务。

这款产品配备了三个3+2插孔和1A1C两个USB接口，且都支持18W快充，满足不同手机设备日常充电需求，同时省去找充电器的麻烦。下面充电头网就对这款产品进行拆解，看看其内部用料做工如何。

一、航嘉快充延长线插座外观

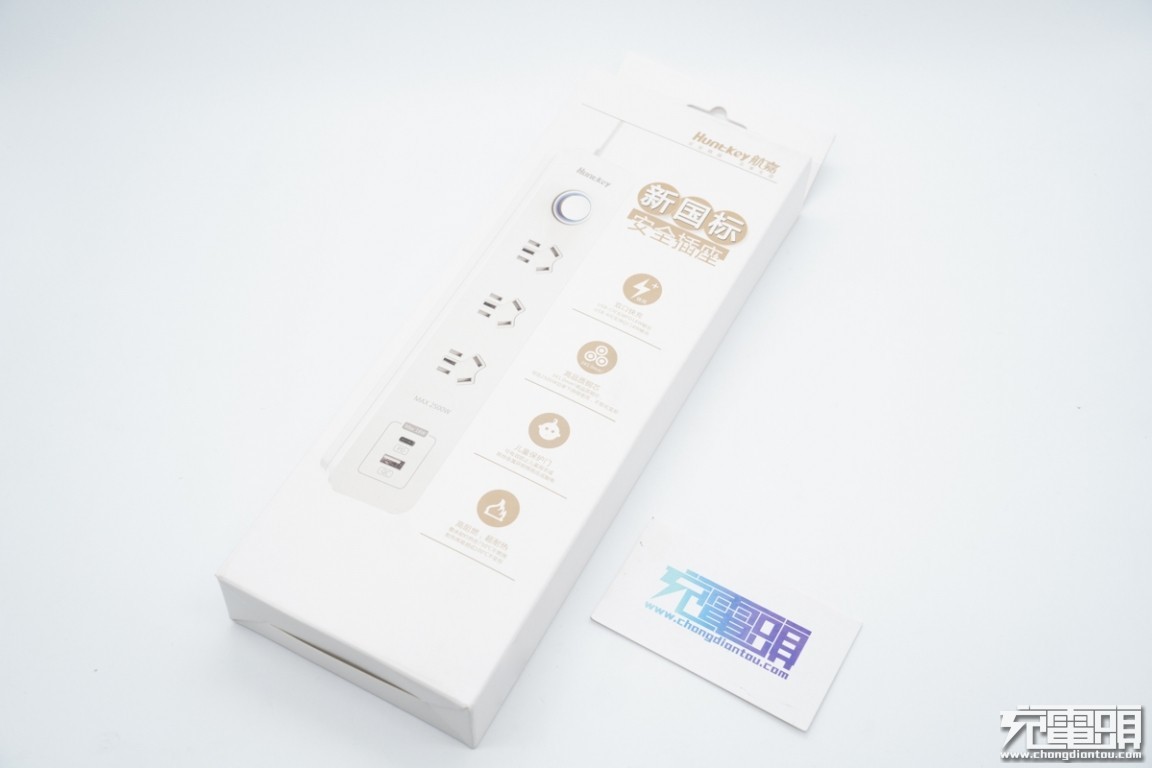

包装盒修长扁平，正面印有HuntKey航嘉品牌、插座外观图、新国标安全插座以及四大特性标识，对产品进行充分展示。

顶部带有挂钩，方便实体店进行展卖。

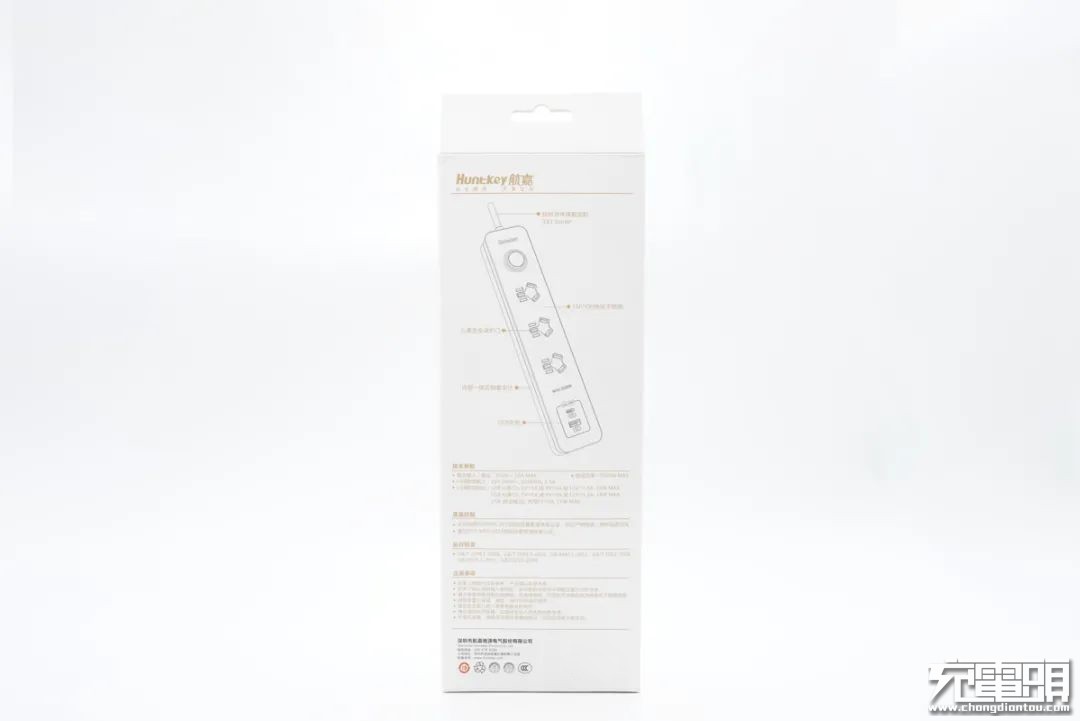

背面印有产品介绍简图以及参数、注意事项等信息。

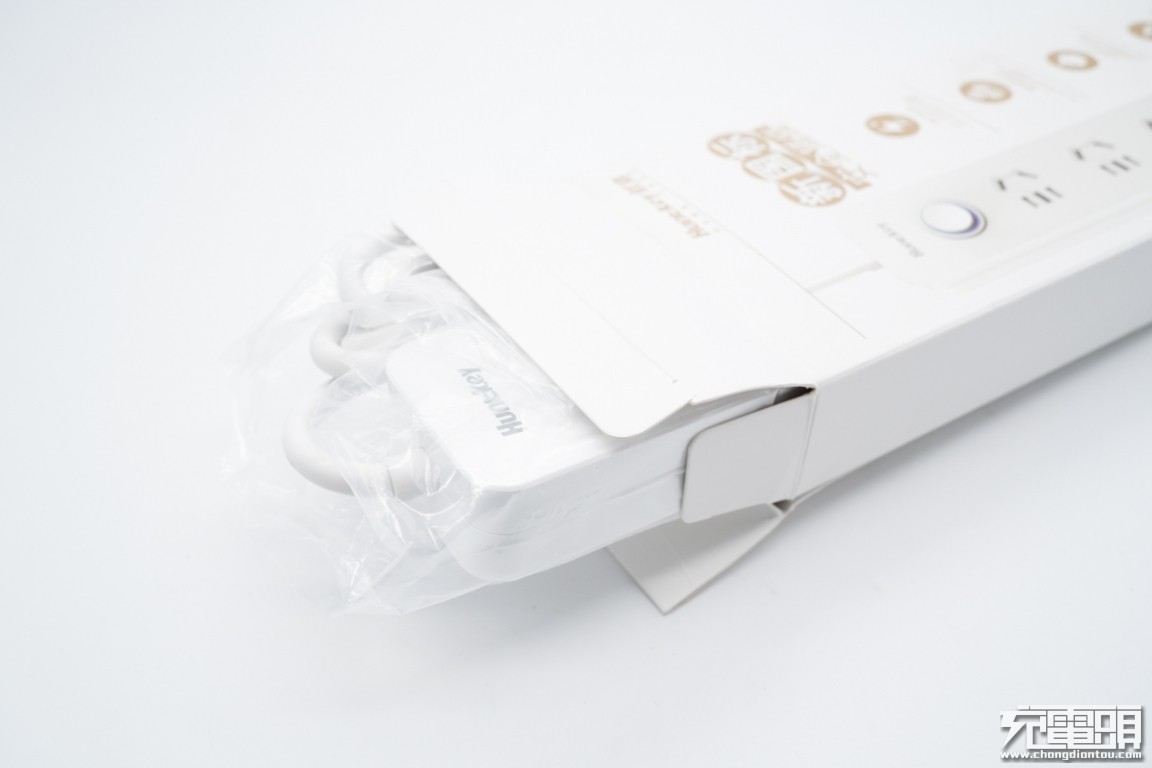

打开包装盒，插座外套透明防尘塑料袋。

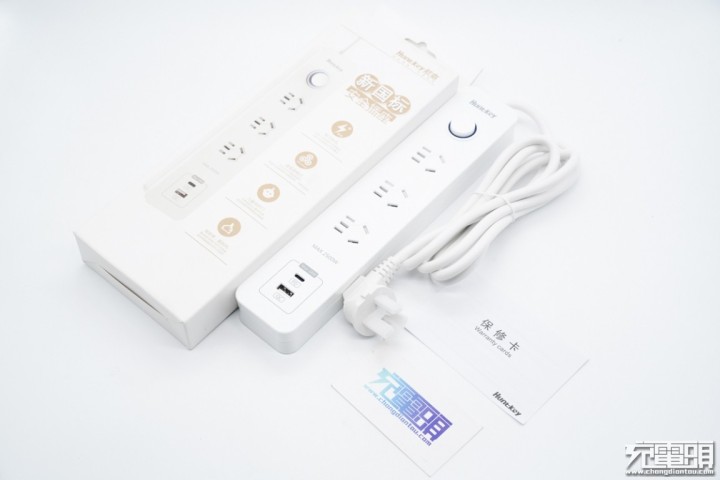

包装内全部东西一览，附带有一份保修卡。

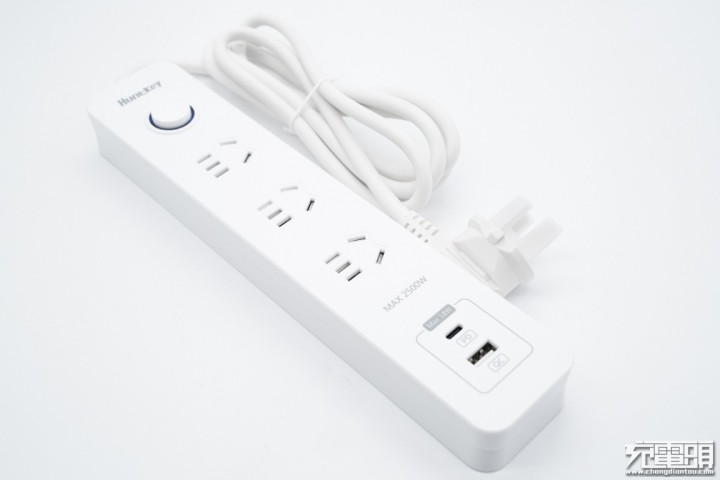

插座机身比起包装盒更加“纤瘦”，机身采用PC阻燃材质白色外壳，顶面以及底面磨砂处理，侧身则为亮面设计，机身边缘倒角处理。

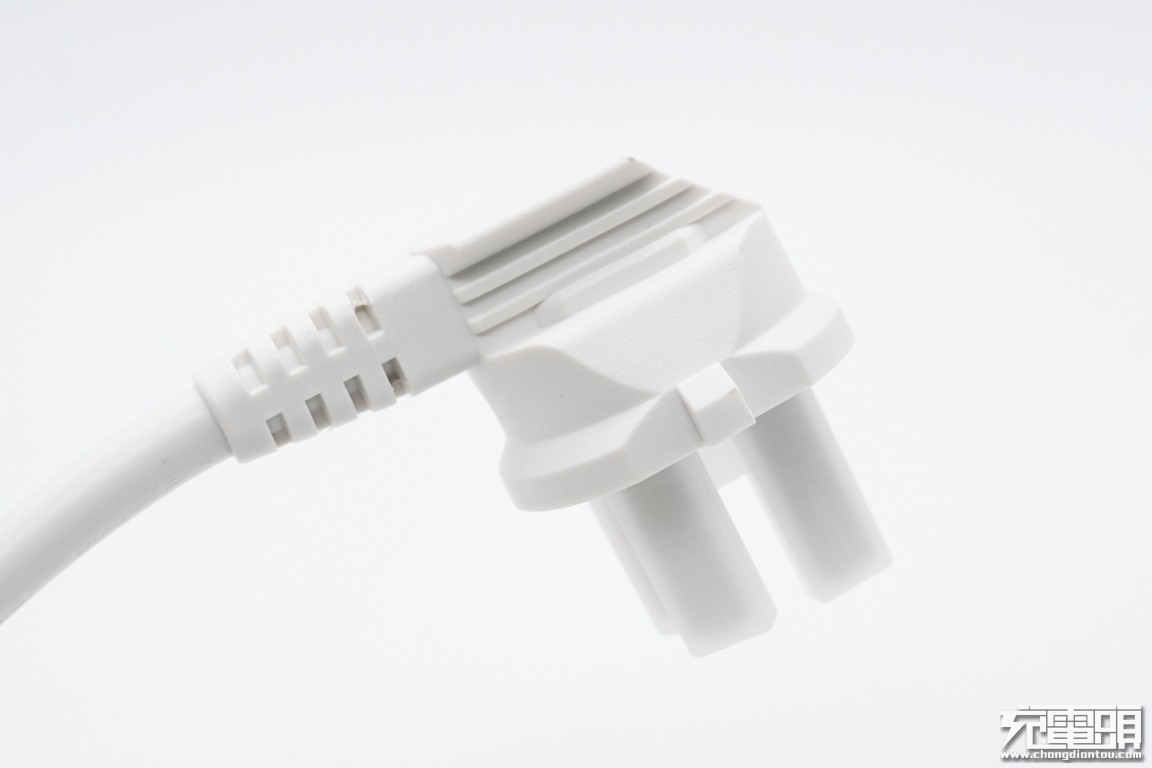

插头塑料壳两侧内凹设计，并设有凹凸条纹，方便用户插拔使用。插头90°垂直设计，狭小角落使用更方便。

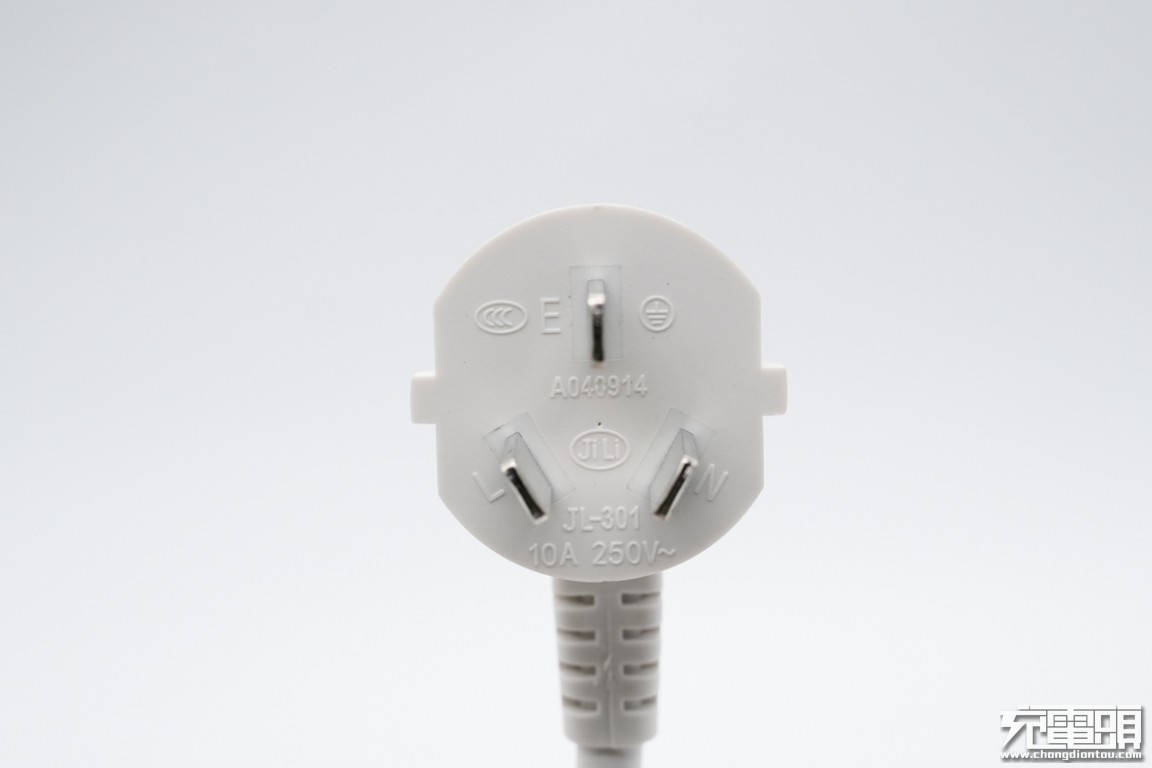

金属插脚旁设有L、N、地线标识，规格为10A 250V~，并且已经通过了CCC认证。

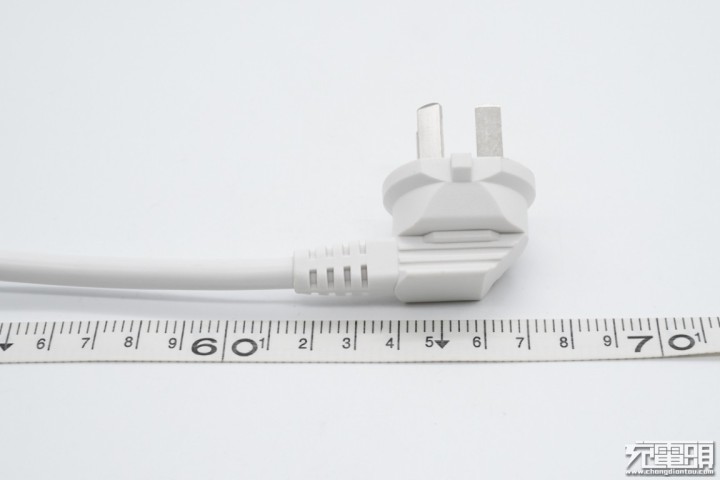

使用卷尺实测线缆长约167cm。

线缆和机身交界处做了抗弯折处理。

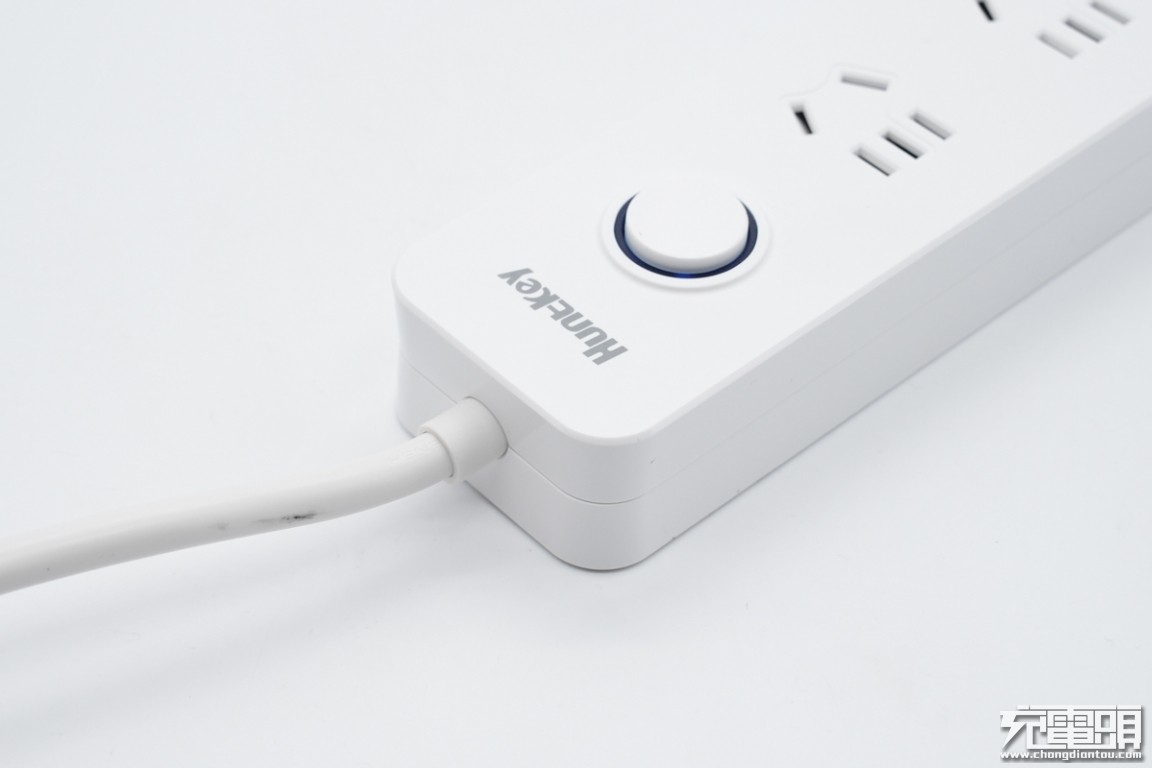

机身一端设有HuntKey品牌和开关键，按键边缘设有导光圈。

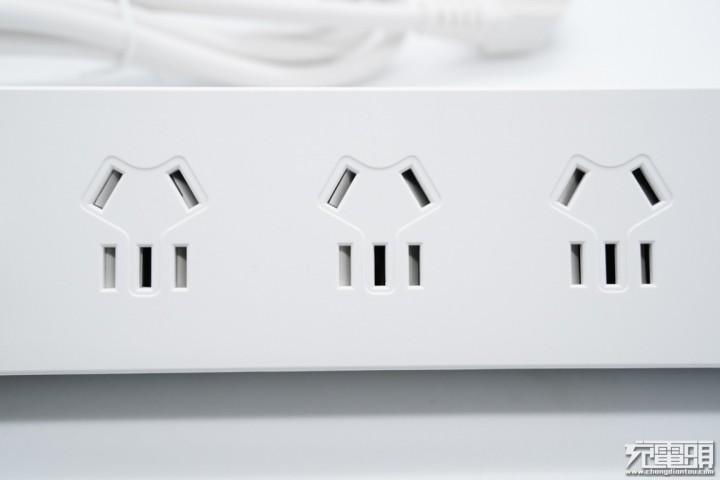

机身中间设有三个3+2插孔，并且都内置安全门，单口无法插入，避免异物进入。此外插孔之间也设有一定的距离，避免出现打架情况。

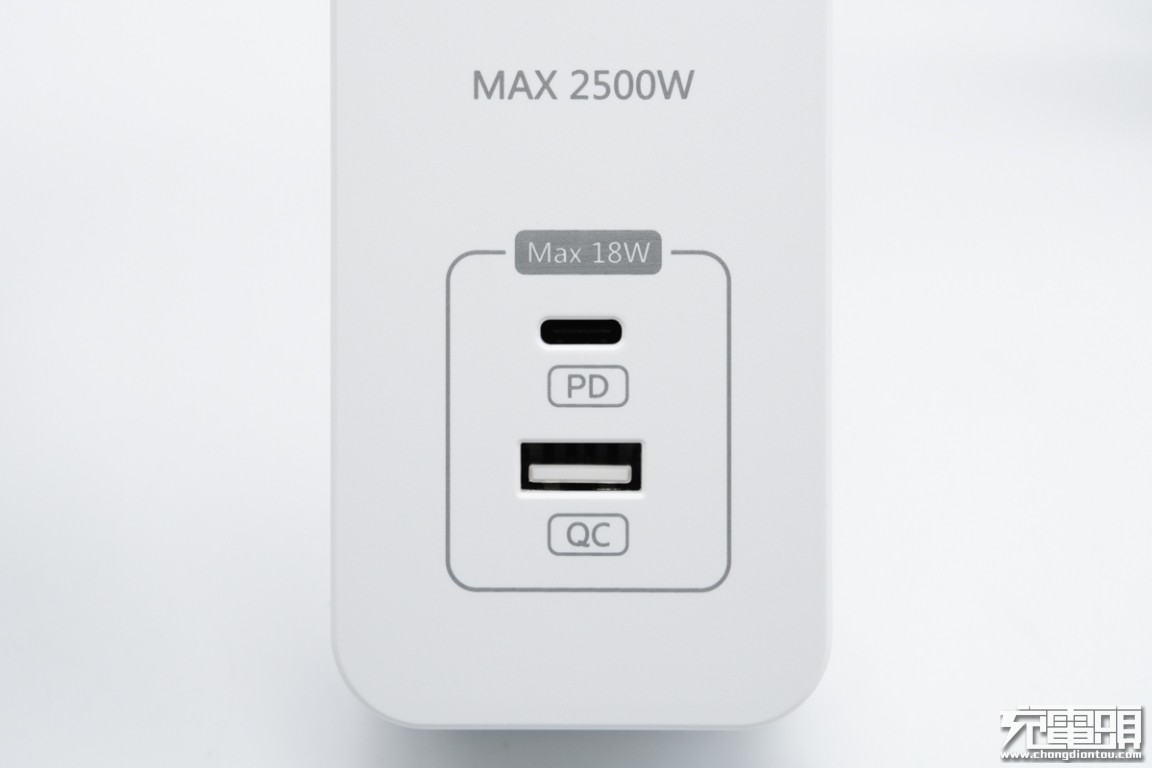

另一端配有1A1C双USB接口，接口旁分别印有PD和QC标识，此外还有MAX 2500W字样，表明这款插座最大输出功率。

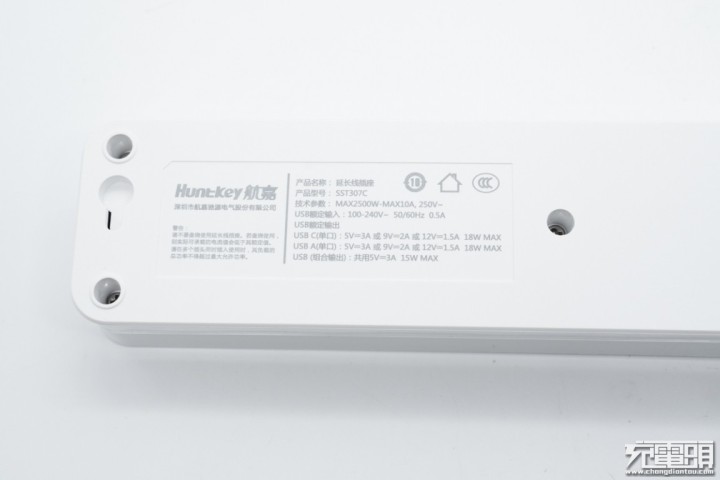

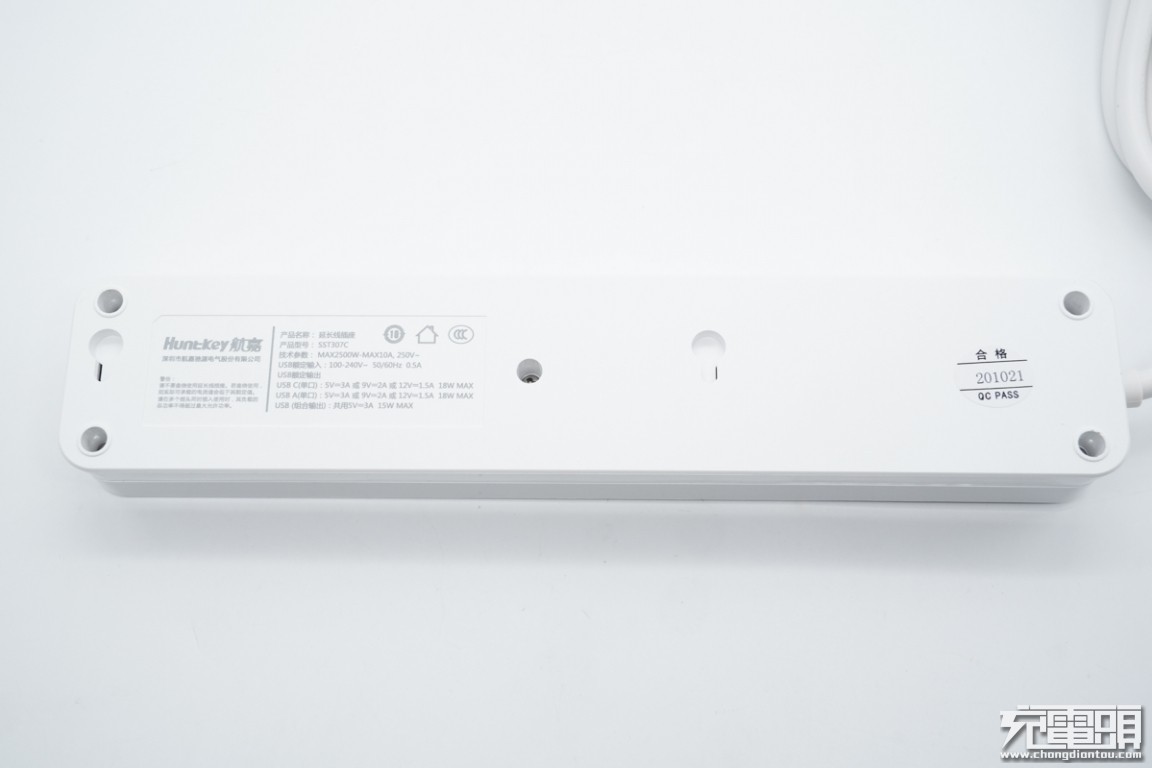

机身底部设有5个螺丝孔，两端分别是合格标签和产品参数信息。

产品名称：延长线插座
产品型号：SST307C
技术参数：2500W 10A MAX，250V~
USB模块输入：100-240V~50/60Hz 0.5A
USB模块输出：
USB-C：5V3A、9V2A、12V1.5A
USB-A：5V3A、9V2A、12V1.5A
双口输出：5V3A
深圳市航嘉驰源电气股份有限公司
产品已经通过了3C认证。

接通电源按下开关键，导光圈亮红光。

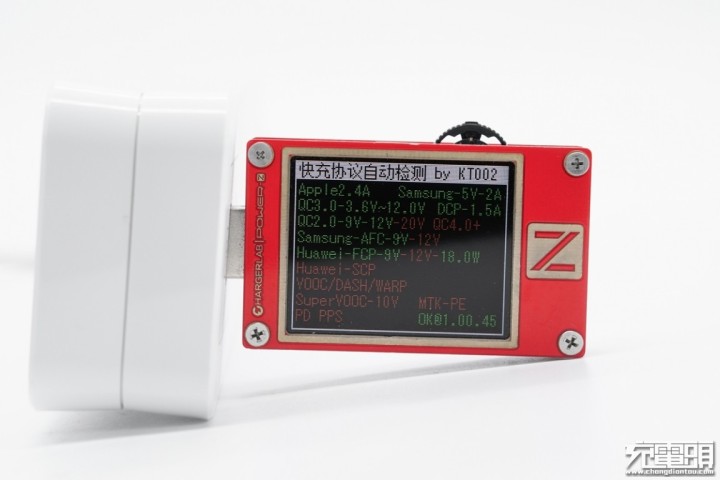

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、PD3.0协议。

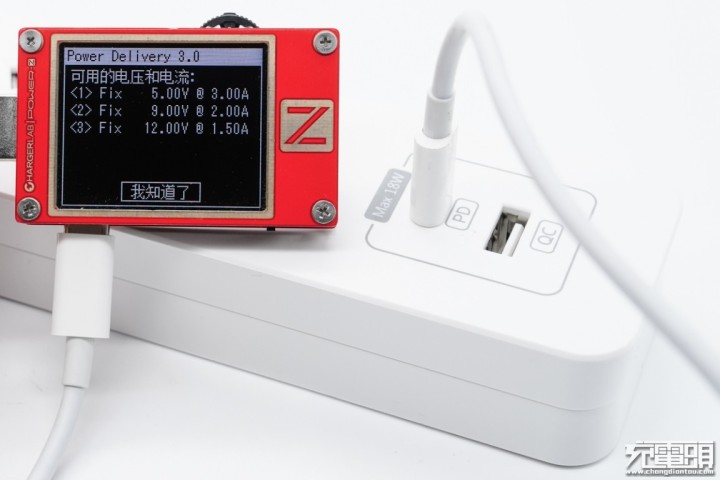

另外POD报文显示USB-C口还具备5V3A、9V2A、12V1.5A三组固定电压档位。

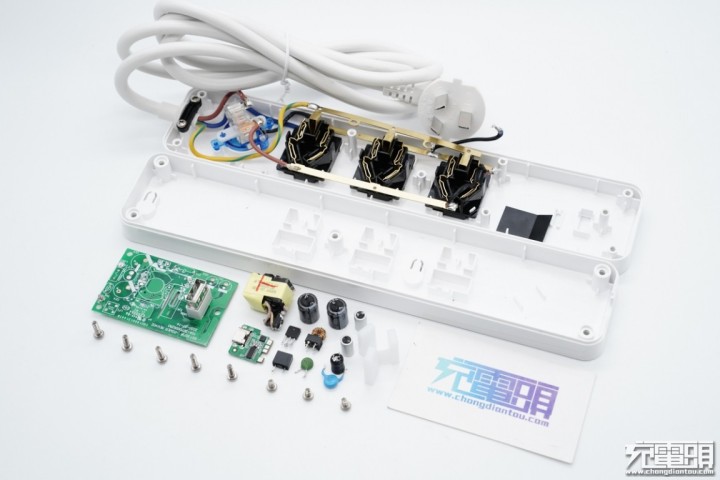

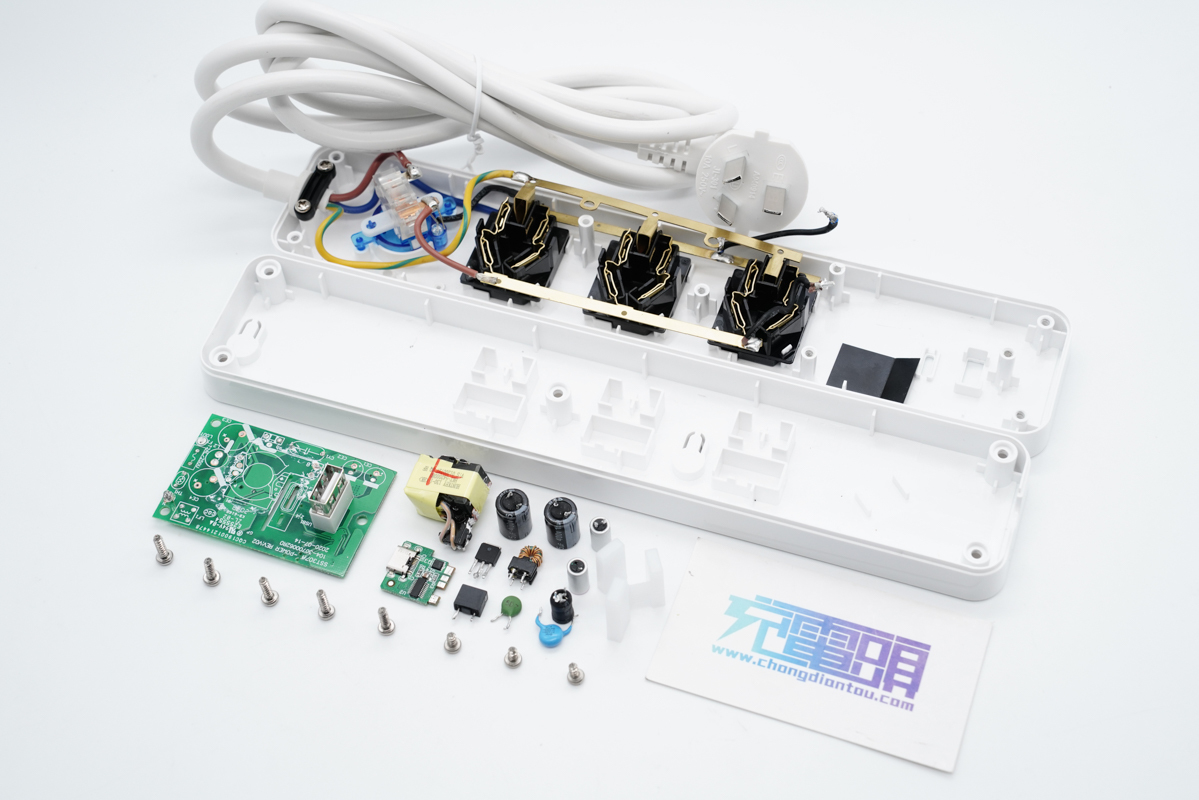

二、航嘉快充延长线插座拆解

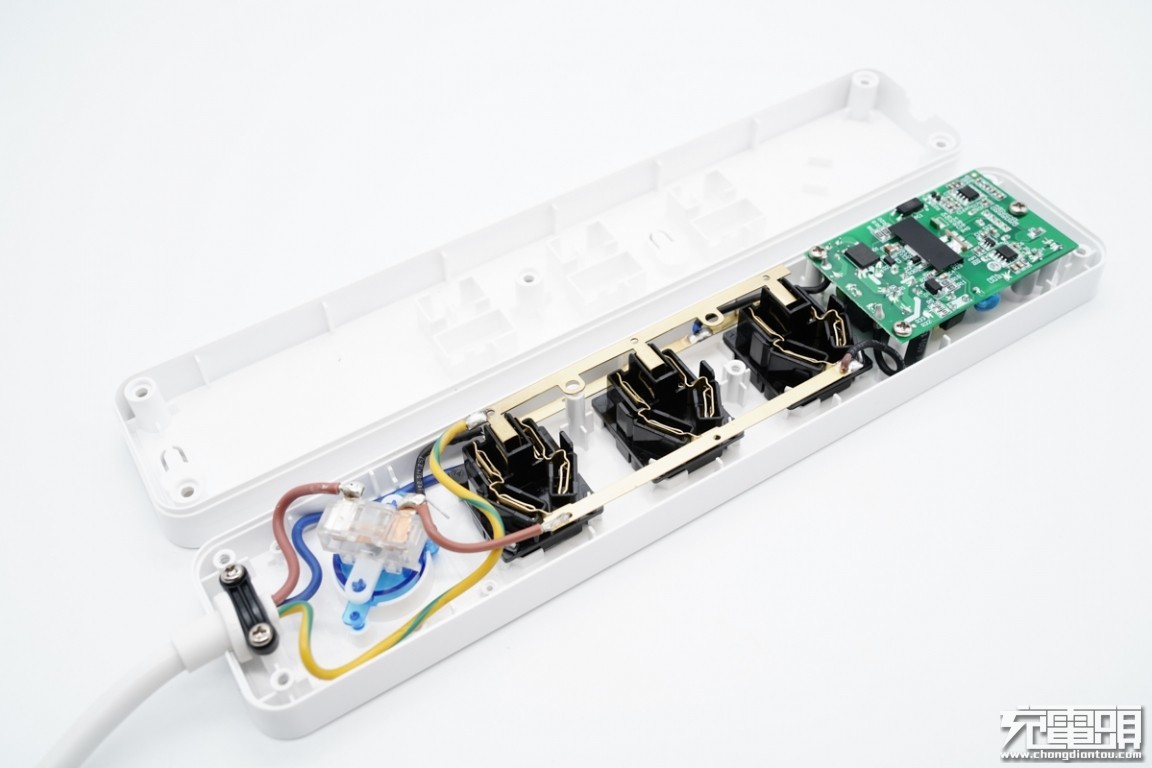

拆掉底部螺丝将机身壳拆开，插座内部使用一体铜带连接。

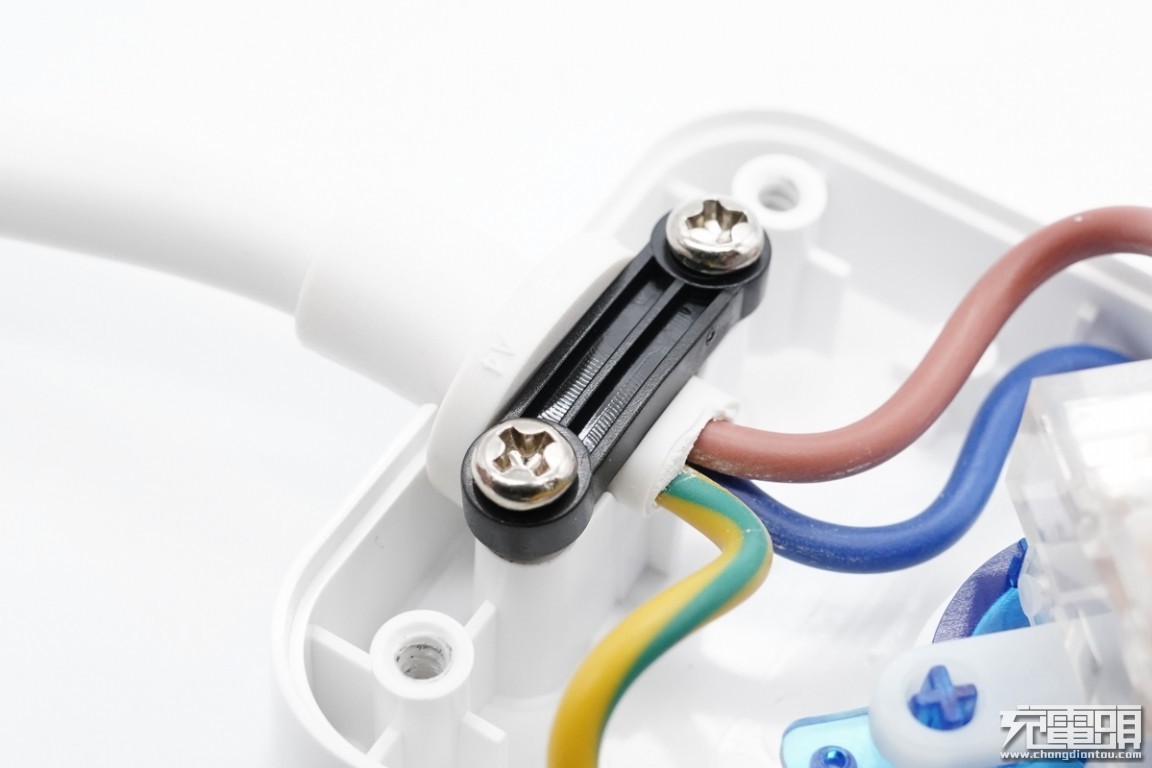

电源线尾端使用螺丝和锁扣进行固定。

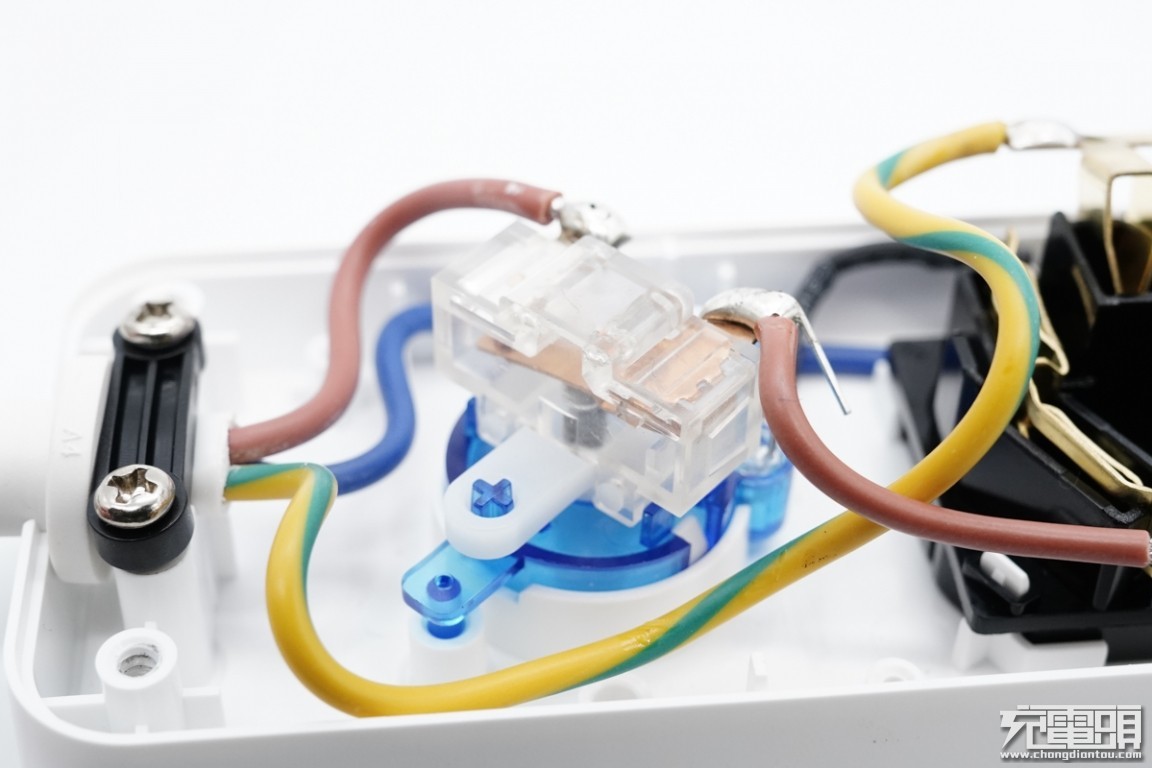

开关是透明塑料壳，连接在火线上，导线与开关焊接。

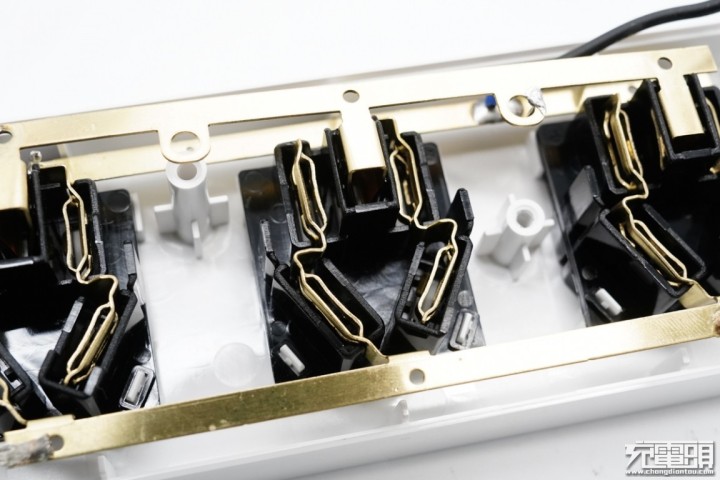

AC插孔的金属片为一体设计，一共三条，分别和火线、零线、地线连接，黑色塑料壳采用卡扣固定。

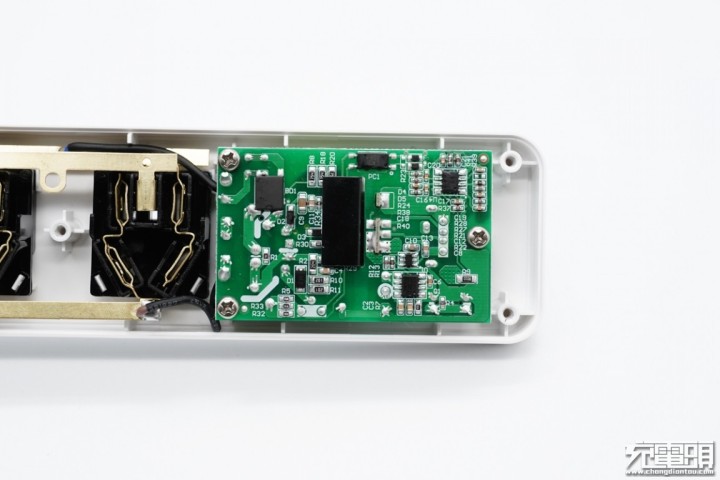

充电器模块使用螺丝固定，PCB板初次级之间设有隔离板。

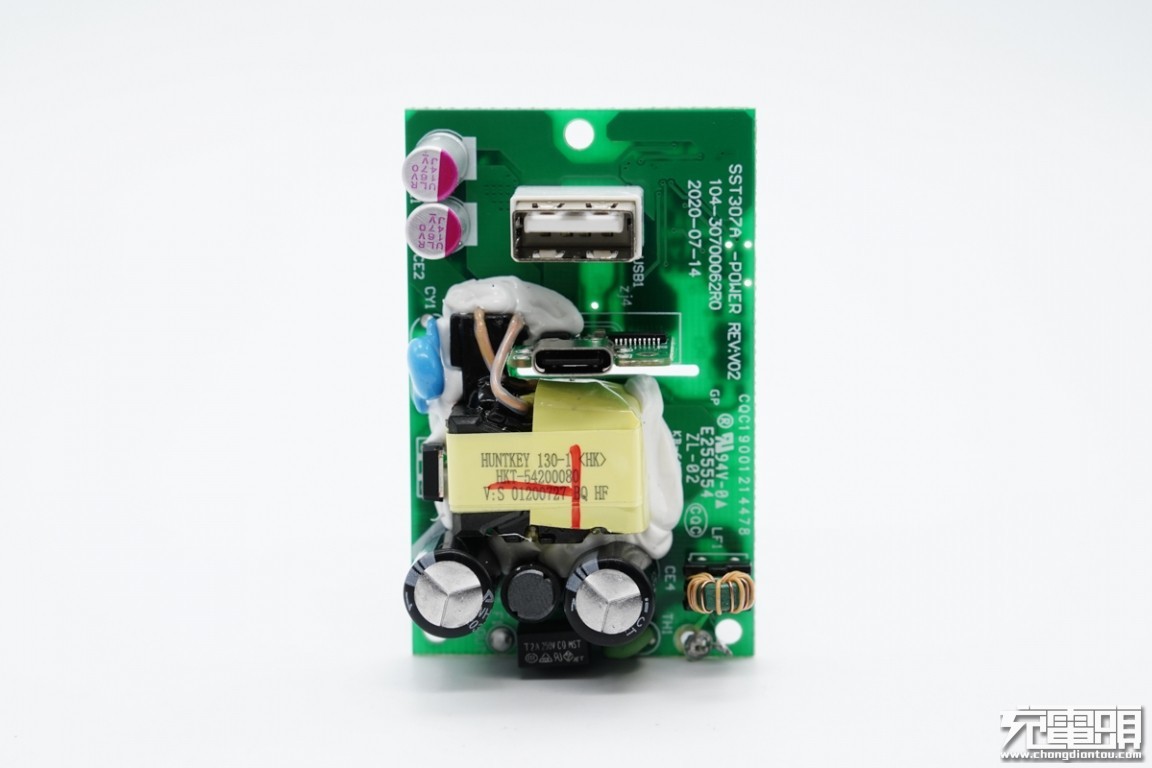

PCB板正面一览，板子空间富足，变压器打胶加固。

PCB板背面一览，初次级分界明显。

通过对PCB板正背面观察后发现，内置充电器采用典型的开关电源宽范围输出，由协议芯片通过光耦控制输出电压设计架构。下面就从输入端开始了解各元器件的信息。

输入端一览。

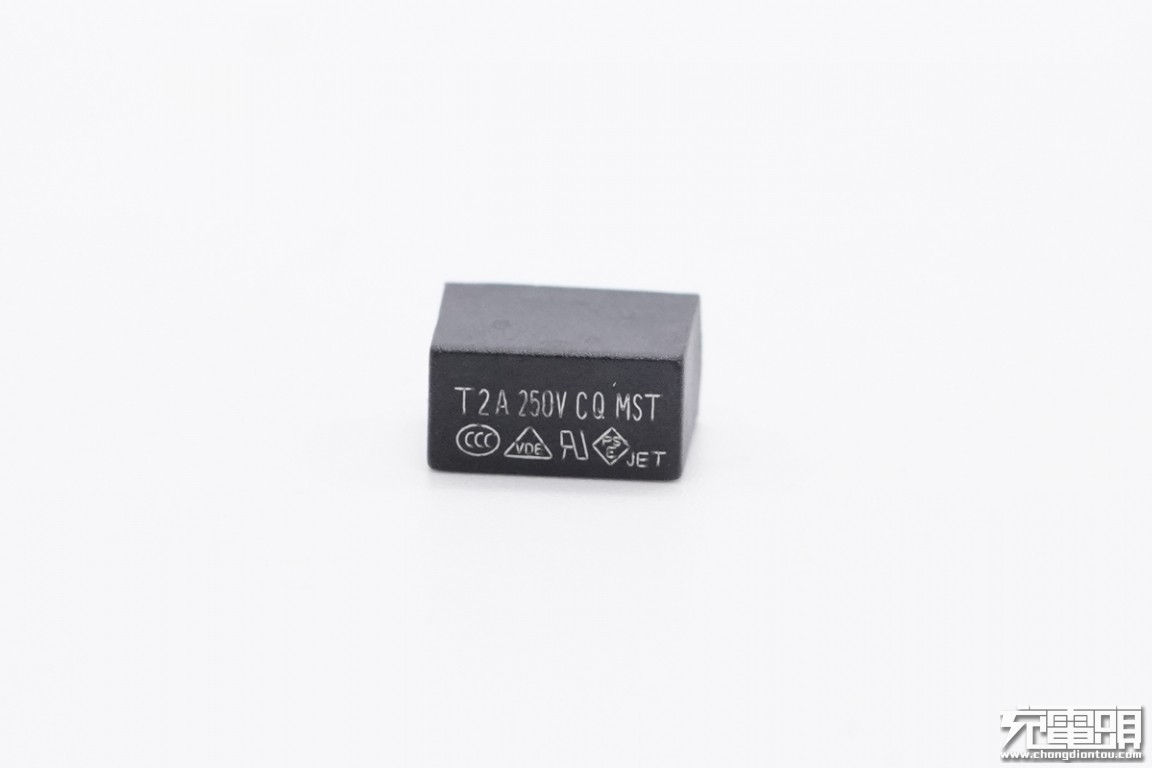

延时保险丝特写，规格为2A 250V。

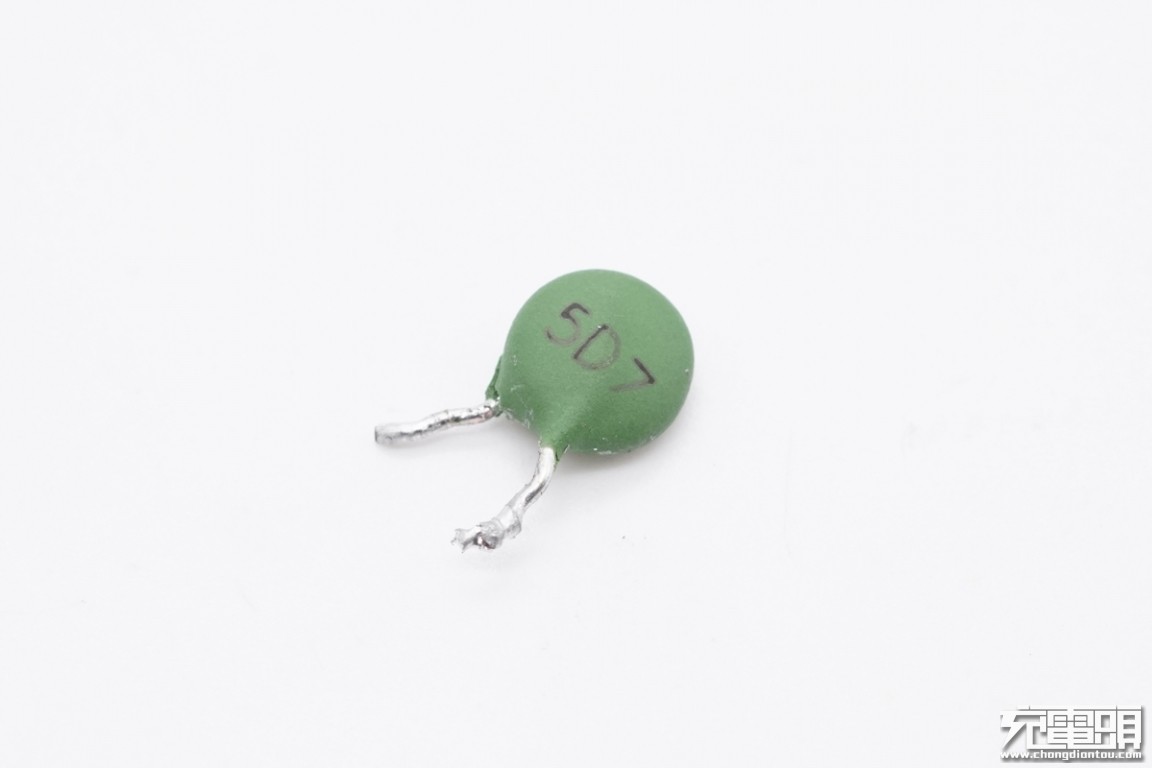

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

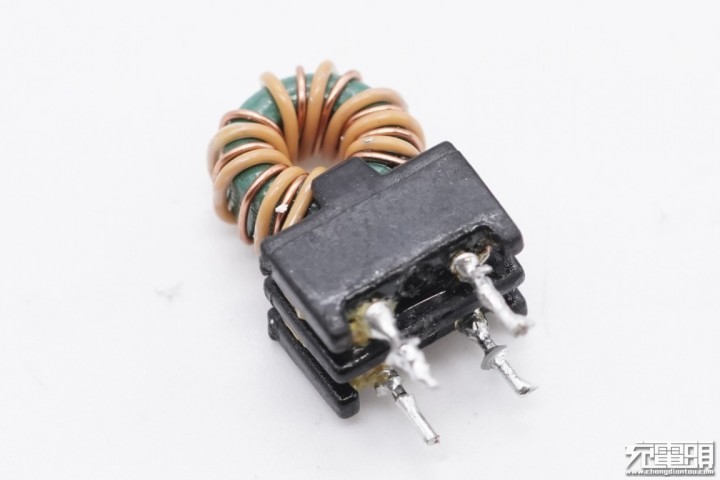

共模电感双线绕制，用于滤除EMI干扰。

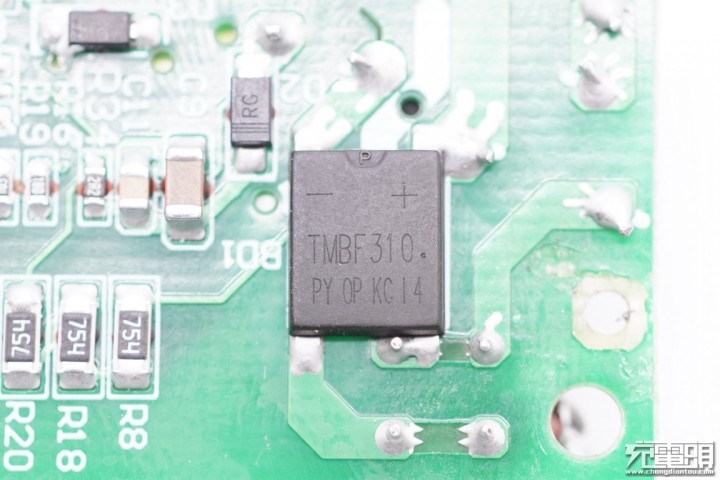

输入端整流桥TMBF310。

工字电感外套热缩管。

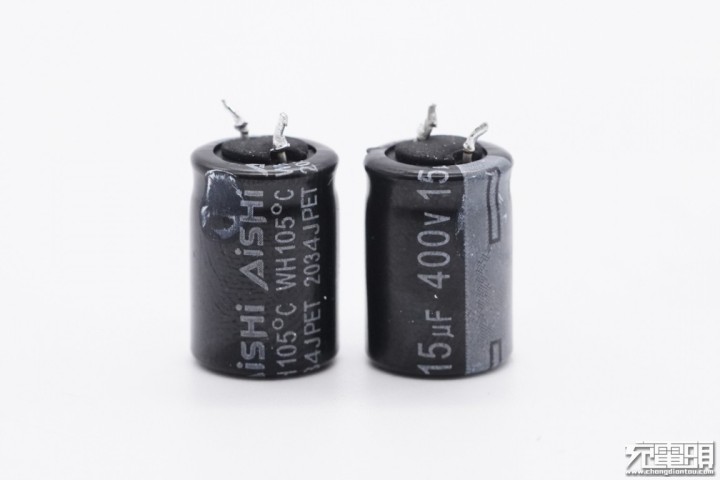

两颗高压滤波电解电容来自AiSHi艾华，规格均为400V 15μF。

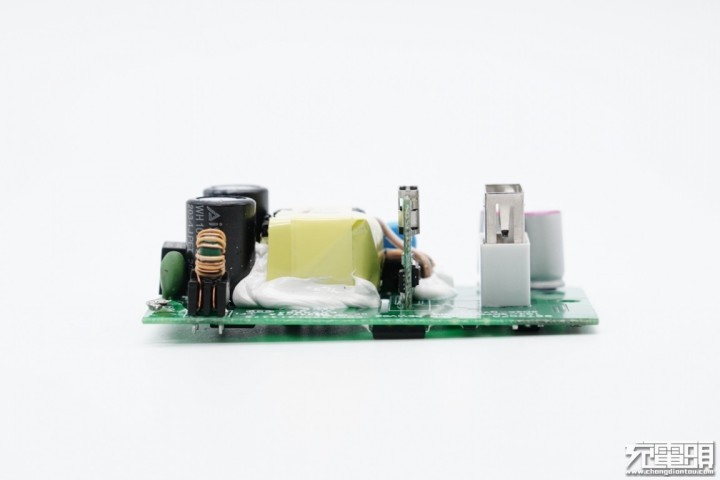

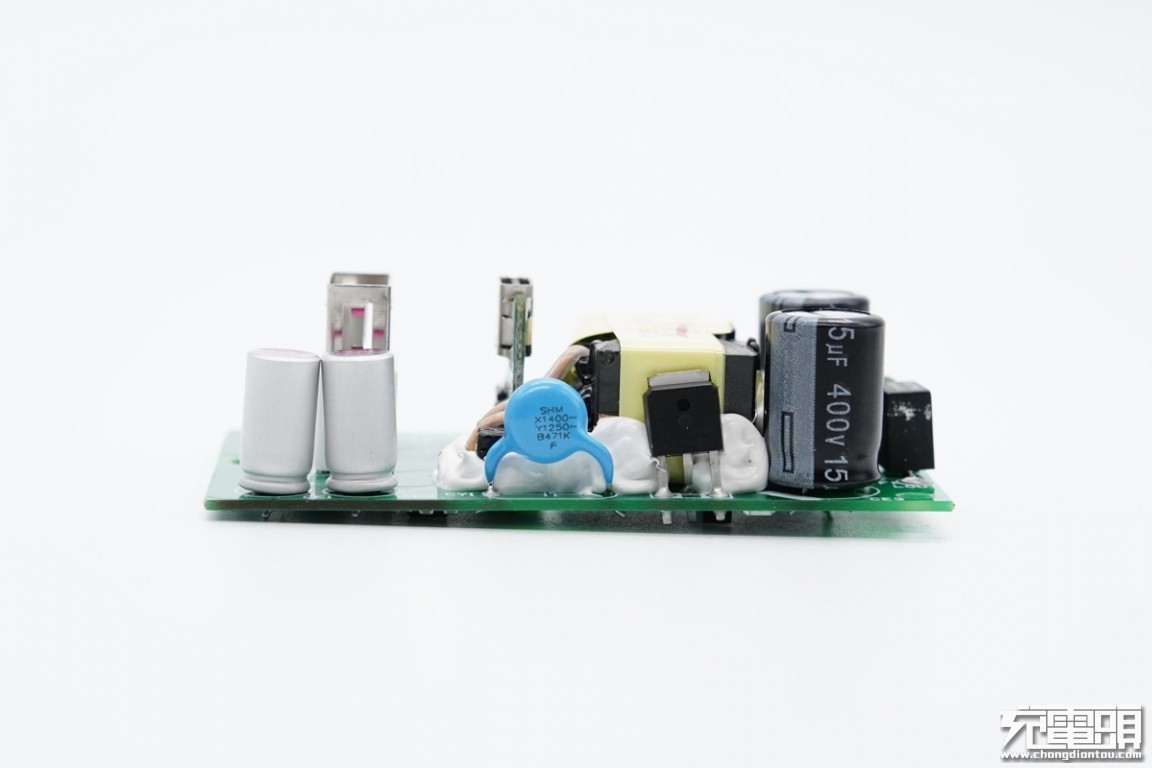

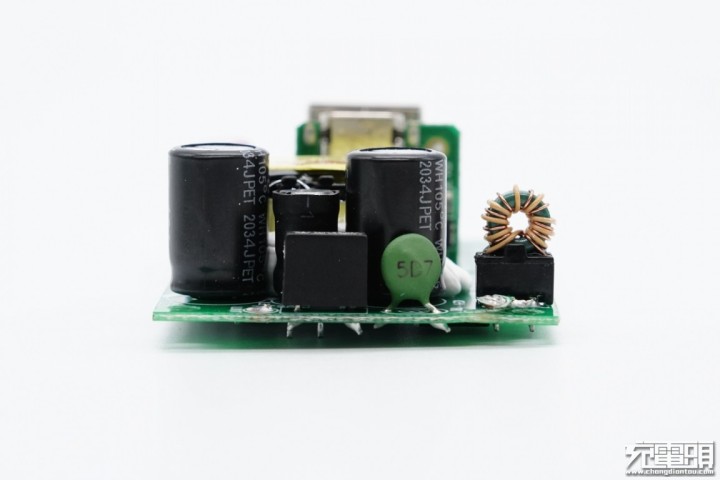

PCB板侧面一览。

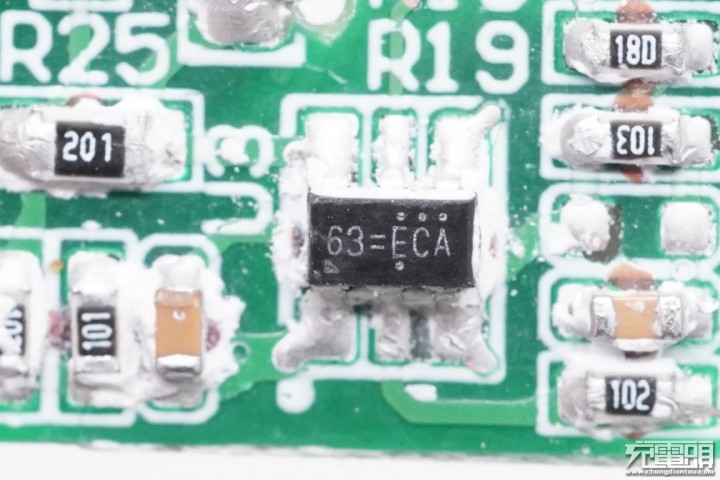

PWM主控芯片特写，丝印63=ECA。

初级开关MOS来自吉林华微电子，型号JCS7HN65V，NMOS，耐压650V，导阻1.35Ω。

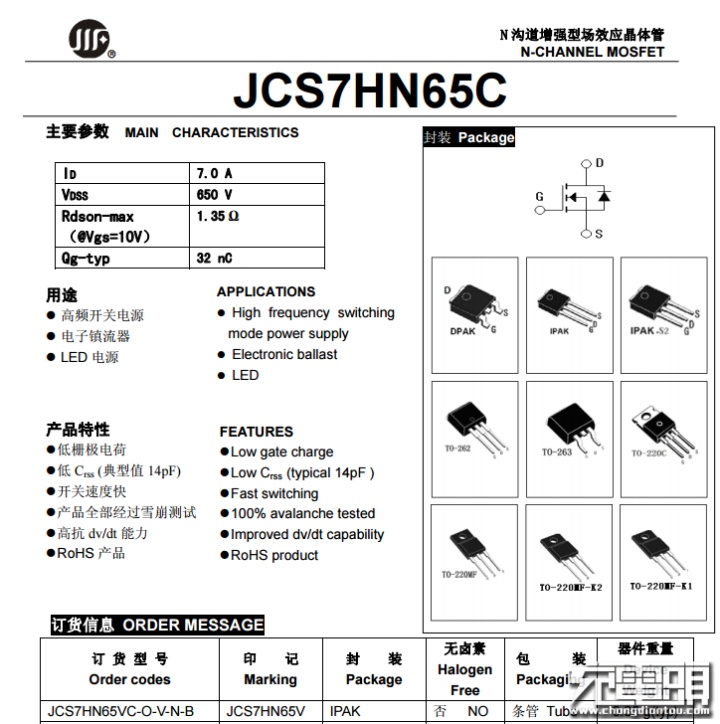

吉林华微电子 JCS7HN65V 详细资料。

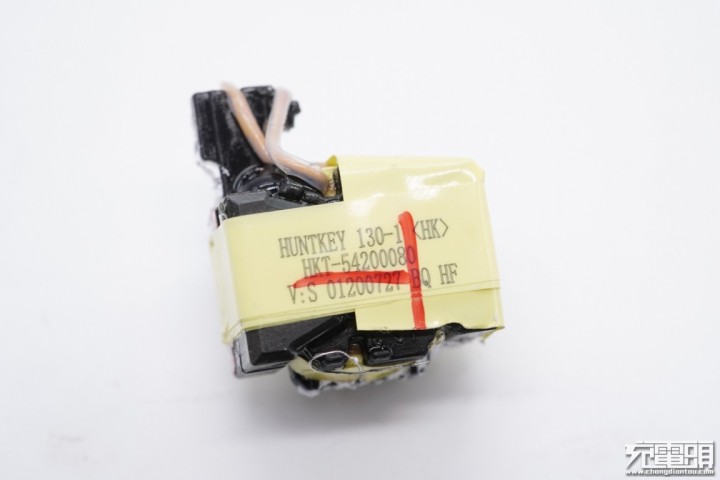

变压器特写，来自航嘉，次级采用多层绝缘线。

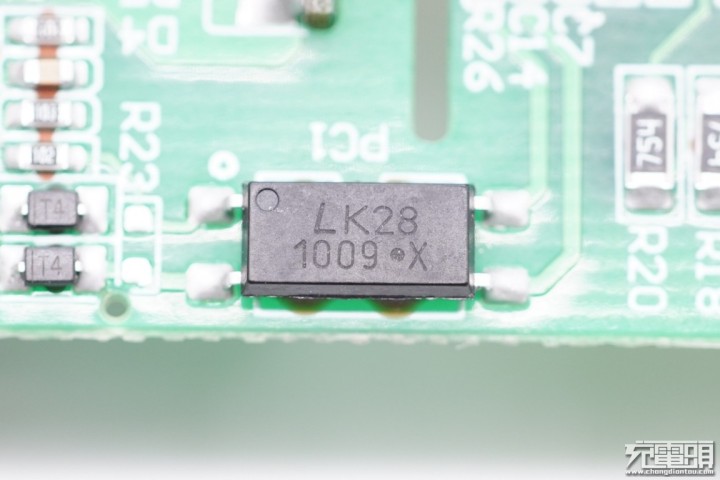

1009光耦特写，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

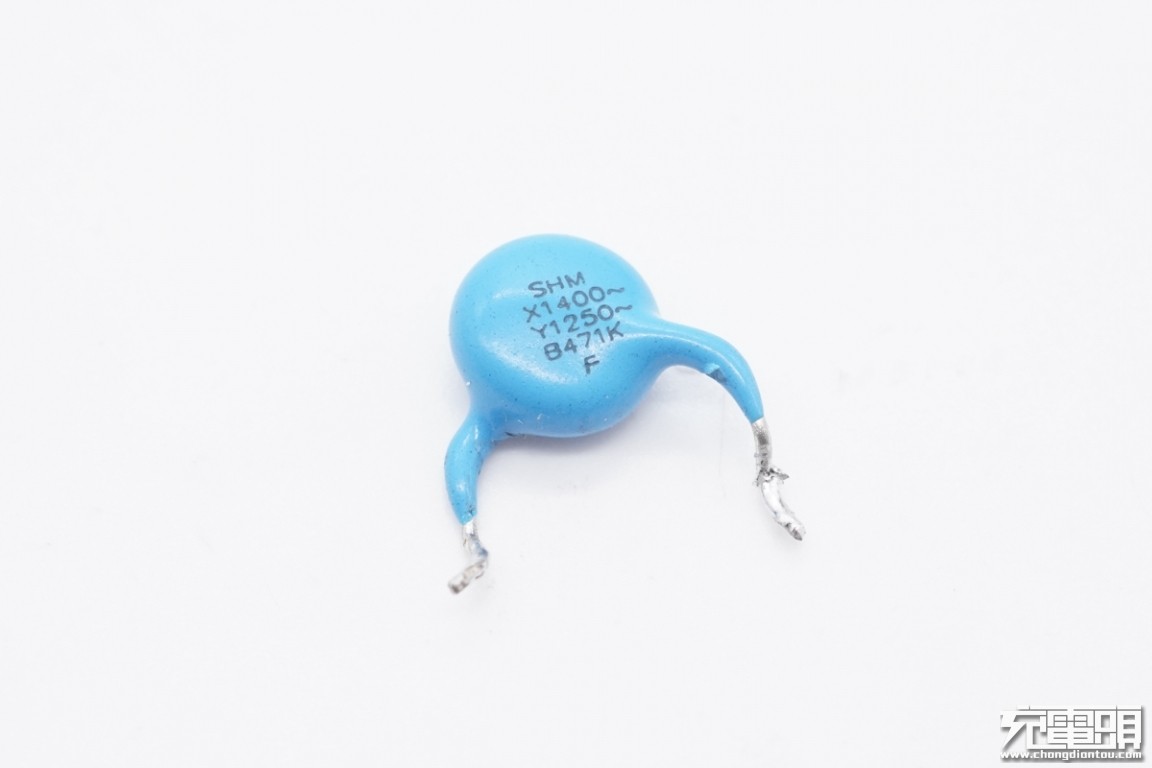

输出抗干扰蓝色Y电容。

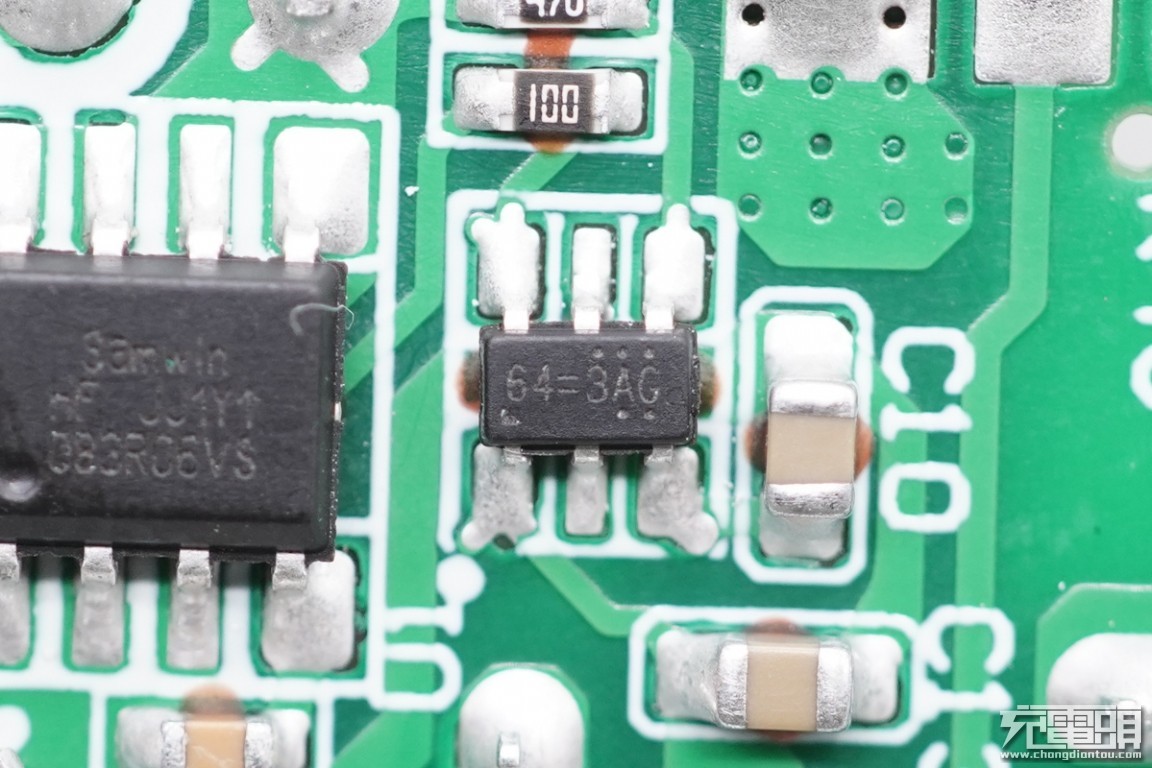

次级同步整流控制器，丝印64=3AG。

次级同步整流MOS采用芯派科技SW083R06VS，NMOS，耐压60V，SOP8封装。

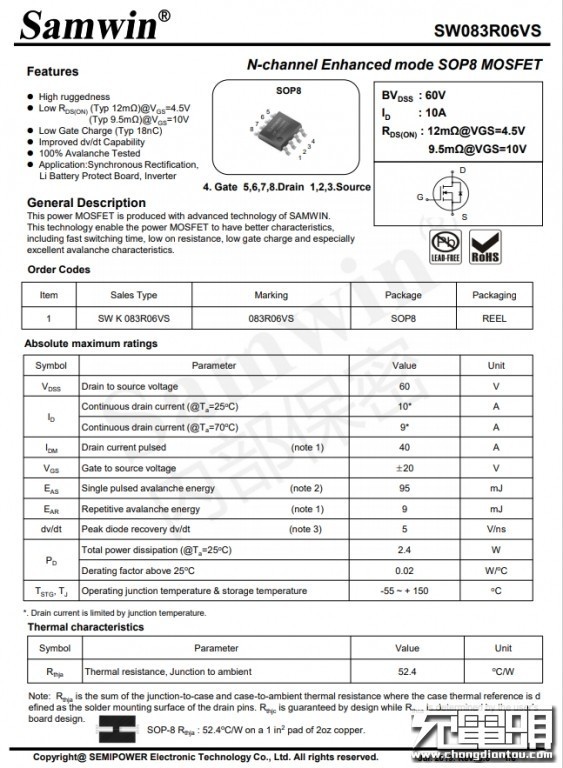

芯派科技SW083R06VS资料信息。

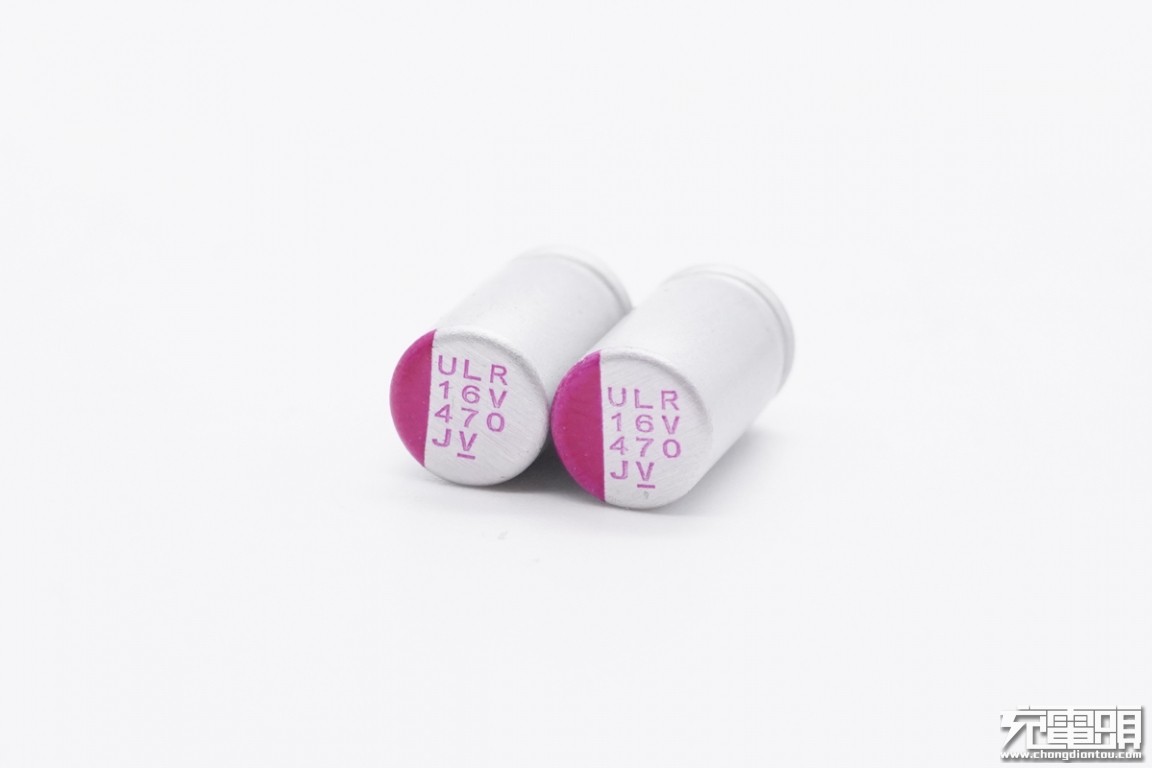

两颗次级同步整流输出滤波固态电容，万裕ULR系列，规格均为16V 470μF。

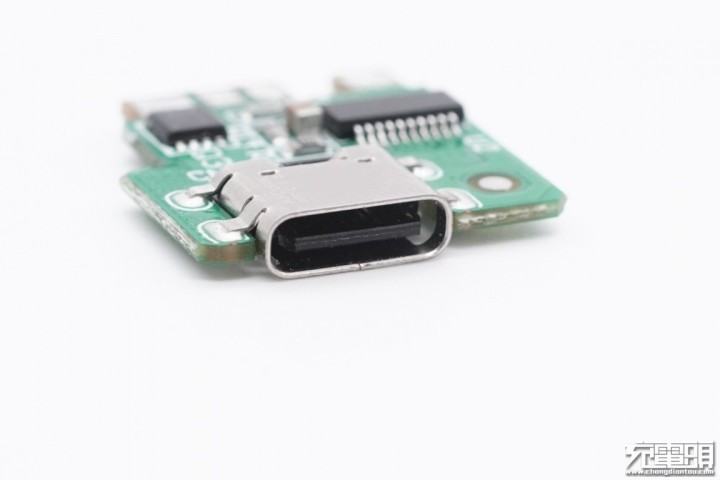

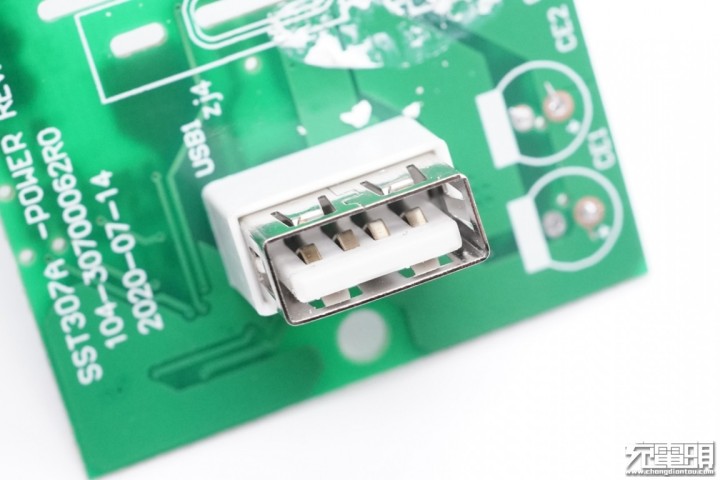

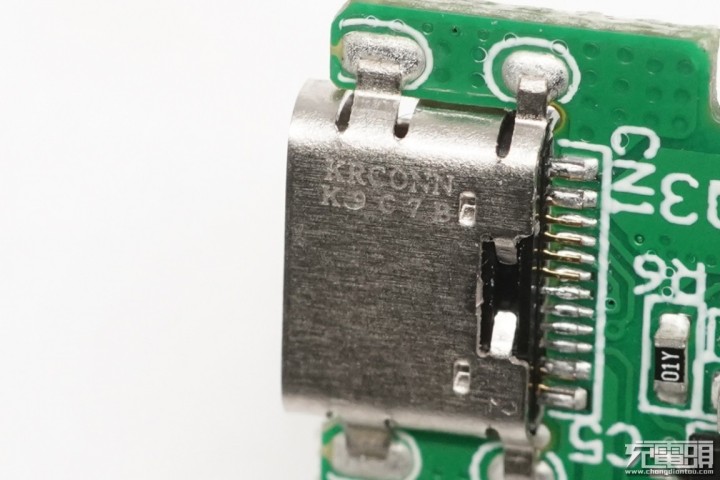

从另一侧可以看到USB-C母座使用协议小板垂直焊接，USB-A母座外套塑料壳加固。

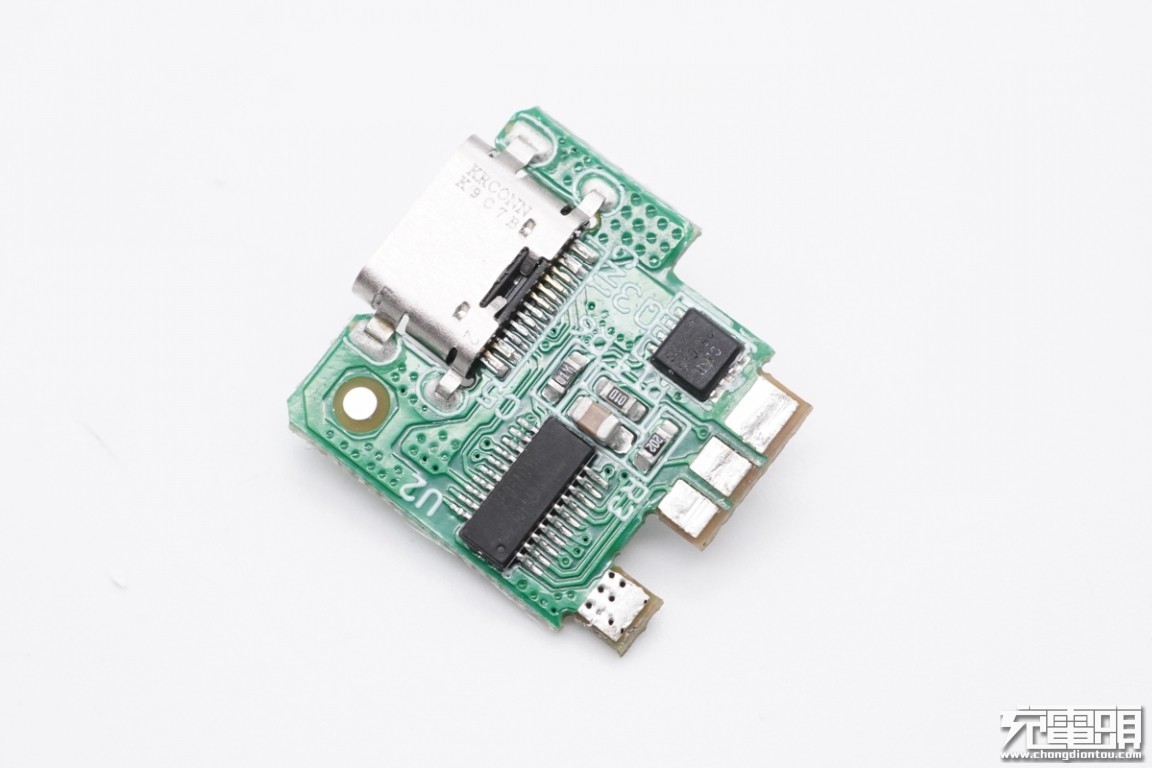

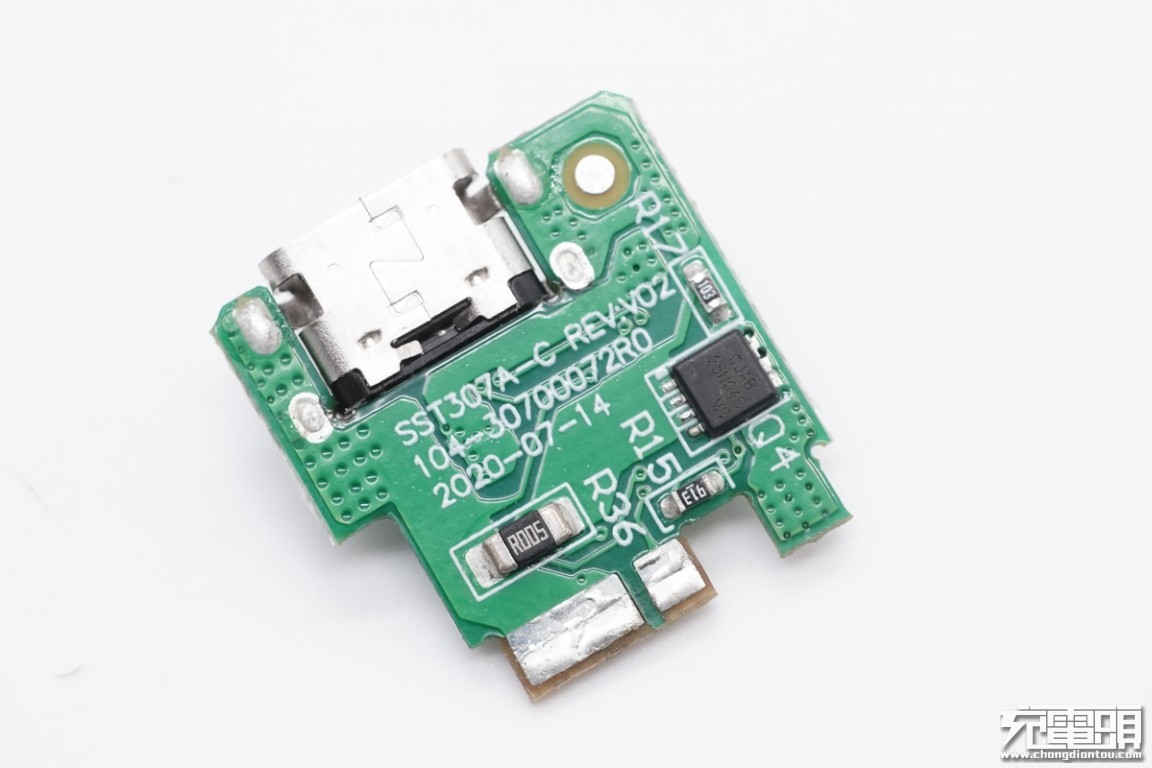

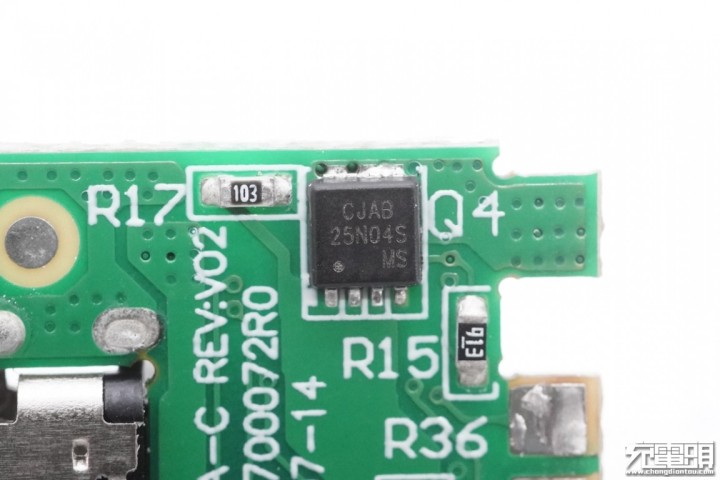

将小板拆下，正面设有协议芯片和VBUS开关管。

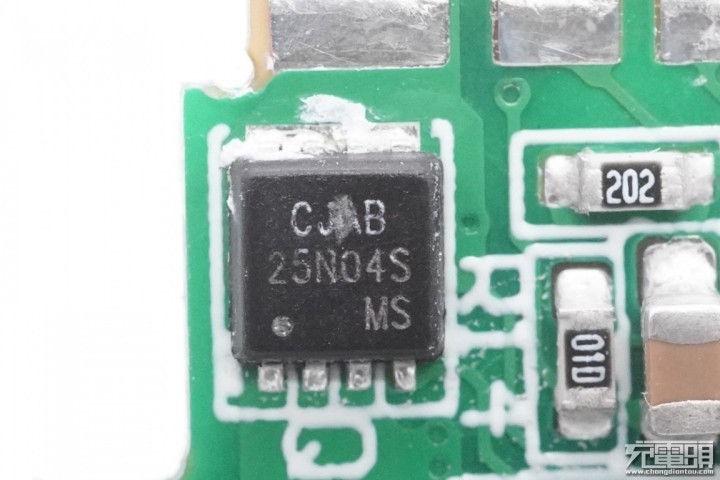

另一面还有一颗VBUS开关管，用于两个端口分配。

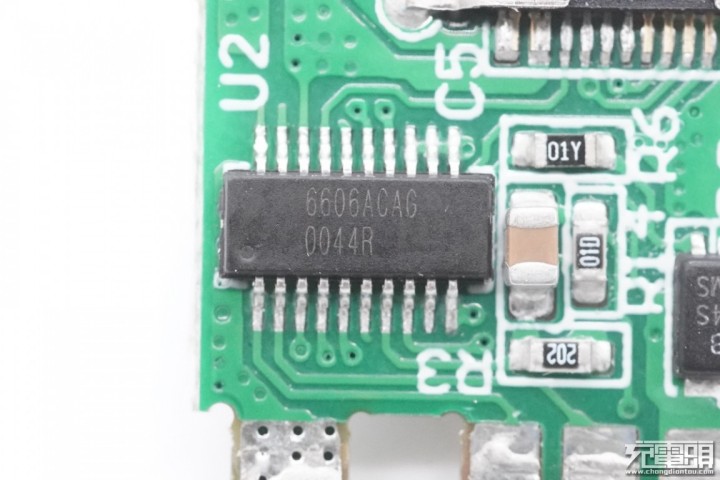

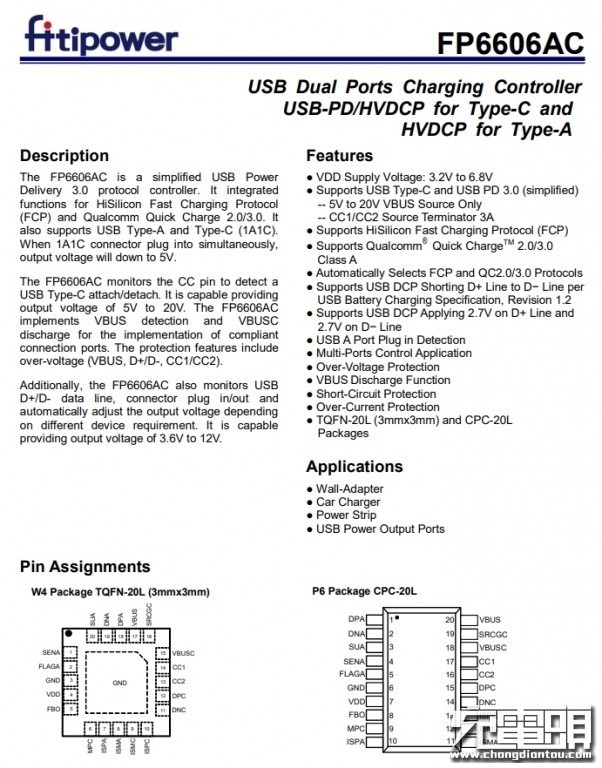

天德钰FP6606AC，用于1A1C双口协议识别。这款芯片支持USB-C口实现USB PD3.0快充并有5V、9V、12V三种电压输出档位外，同时还支持高通QC3.0/2.0、华为FCP、三星AFC、BC1.2等协议；USB-A口则是涵盖了FP6601Q所有的功能，可支持QC3.0/2.0、华为FCP、三星AFC以及BC1.2等协议，实现单口输出快充，双口同时输出5V。
