AMD在6月份推出锐龙3000 XT系列处理器的同时也发布了B550主板,上代的B450是市场的主力,极高的性价比受到了众多消费、,者的欢迎,大家都期待着B550会带加量不加价的升级,确实B550的规格比B450高了不少,但刚上市时B550动则千元的价格让人直冒冷汗,甚至还有2000元+的产品,说真的B550的规格其实比X470还高,AMD当初其实是想让它取代X470,但消费者买不买帐就另一回事了,毕竟X570的价格放在哪里。


随着时间的推移,更多的B550主板推出,价格也逐渐回落到此前主流B450的价位,技嘉的B550M AORUS PRO近段时间价格就调整到799元附近,作为一款拥有13相供电的主板,放这个价位可是相当之有性价比。

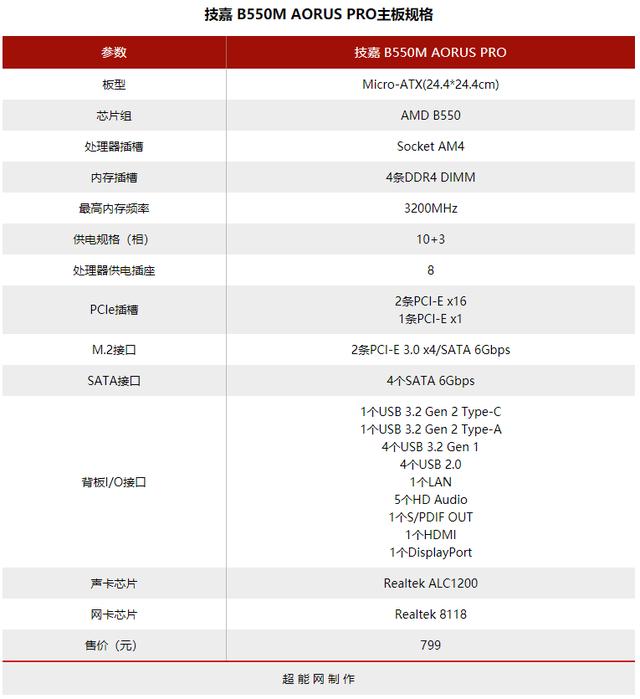

技嘉B550M AORUS PRO主板规格:


技嘉B550M AORUS PRO基本介绍

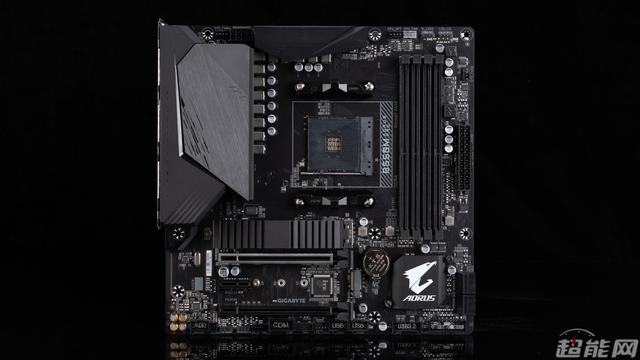

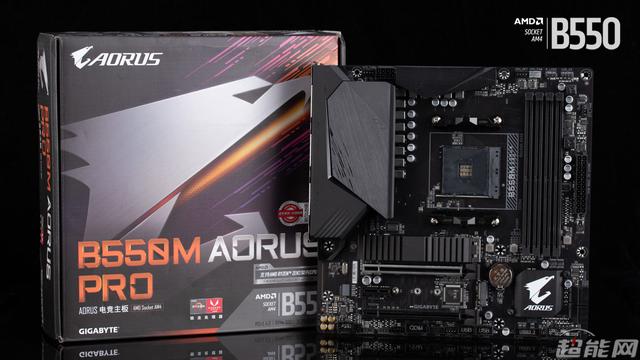

B550M AORUS PRO是一款mATX规格的主板,尺寸是相当24.4*24.4cm,其实在它之下还有一款定位更低的B550M AORUS ELITE,那款的爱称是“小雕”,而这款则是“小雕PRO”。相比之下B550M AORUS PRO的供电比B550M AORUS ELITE更好,并且VRM供电部分全部都有散热器覆盖,并且加了M.2散热片,背板I/O接口也更为丰富。



主板采用4层PCB设计

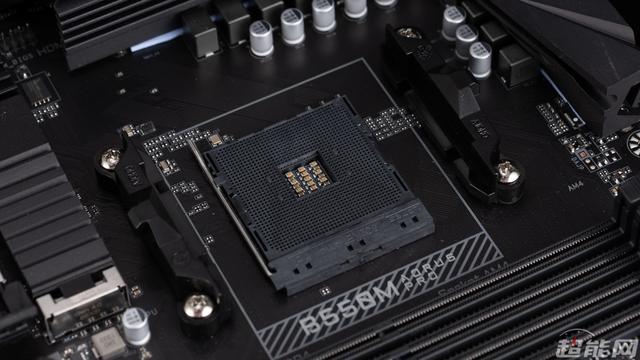

B550用的依然是Socket AM4接口,但目前它只支持Zen 2架构的处理器,以及未来Zen 3的AM4处理器,也就是说它支持第三代锐龙CPU Matisse,以及第四代的APU Renoir,但不支持一、二代锐龙处理器以及锐龙5 3400G、锐龙3 3200G以及各种速龙处理器。

内存接口

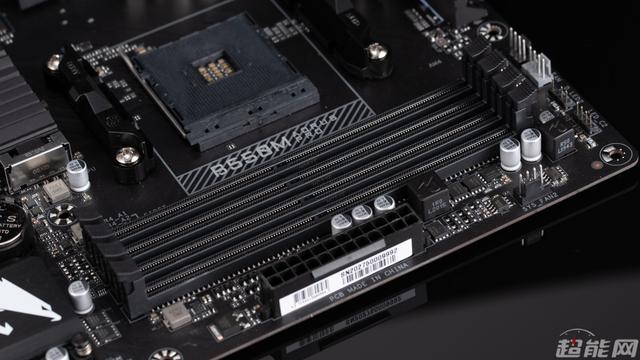

主板提供四条DDR4内存插槽,是标准是两边卡扣式插槽,支持XMP,最高可支持使用第三代锐龙CPU的话最高可支持DDR4-4400,如果用第四代锐龙APU的话更是能达到DDR4-4733,可支持单根32GB内存,最大内存容量128GB。

PCI-E插槽与M.2接口


主板上有两个PCI-E x16和一个PCI-E x1,当然了只有钢铁装甲包裹的那个是由CPU所提供的,可支持PCI-E 4.0/3.0 x16,至于工作在哪个PCI-E版本取决于你用的是什么CPU,如果用第三代锐龙处理器的话就会工作在PCI-E 4.0,如果用第四代锐龙APU的话就会工作在PCI-E 3.0。

另一个是由南桥芯片所提供的,也就是说主板没有用上B550可拆分CPU的PCI-E x16的特性,不过这个价位的产品也很正常,它的带宽只有PCI-E 3.0 x4,而PCI-E x1插槽也是工作在PCI-E 3.0模式的。

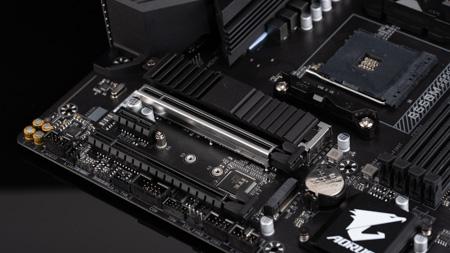

M.2接口也有两个,一个最多可支持M.2 22110,另一个只支持M.2 2280,当中M.2 22110那个是由CPU所提供的,可支持PCI-E 4.0/3.0 x4或SATA 6Gbps,它上面有。而M.2 2280那个则由南桥提供,最多支持PCI-E 3.0 x4或SATA 6Gbps。

存储接口

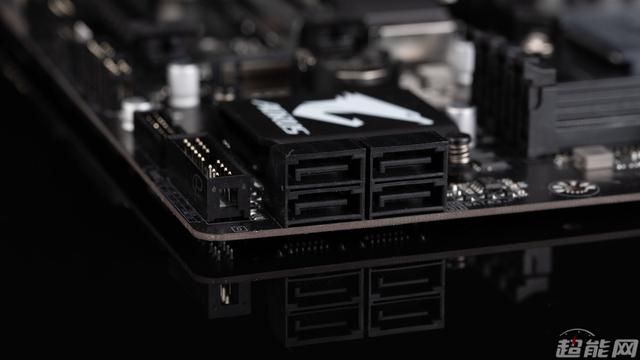

主板上的SATA 6Gbps接口有4个,均由南桥提供,不会和M.2接口冲突,说真的现在流行的是M.2 SSD,4个SATA口也够用了。前置USB接口方面,主板提供了一个USB 3.2 Gen 1的扩展针脚和两个USB 2.0扩展针脚,都位于主板底部。

背部I/O接口

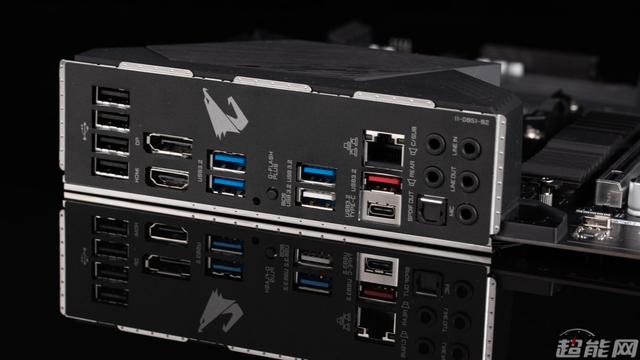

B550M AORUS PRO主板配备了一体式I/O挡板,用户不用自己装I/O挡板,所以也不会出现装好主板后发现挡板没装的问题。配备了四个USB 2.0接口,四个USB 3.2 Gen 1接口,一个USB 3.2 Gen 2 Type-A和一个USB 3.2 Gen 2 Type-C,视频输出接口包括一个HDMI和一个DP,5个3.5mm音频口,一个S/PDIF OUT,一个LAN口,主板用的是Realtek 8118千兆网卡。

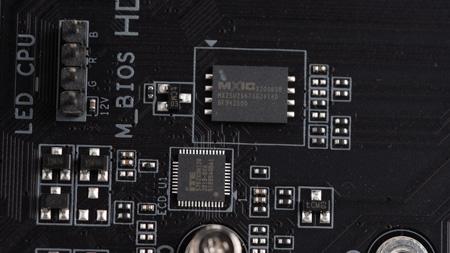

可以看到背板上有个Q-Flash Plus键,配合旁边那个白色USB接口的话可实现,不安装CPU内存的情况下进行BIOS更新。 有了它你再也不怕更新BIOS时出错导致主板变砖了,玩家只需要把BIOS文件改名成GIGABYTE.bin放到U盘里面,然后查到主板上对应的USB接口并按下Q-Flash Plus键,主板就会自动的把BIOS文件刷写到BIOS里面。此前这技术只存在高端主板上,现在主流级B550也配备了是我没想到的。

主板其他细节与拆解

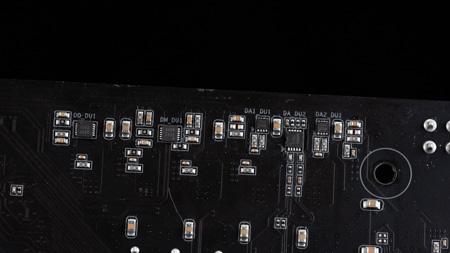

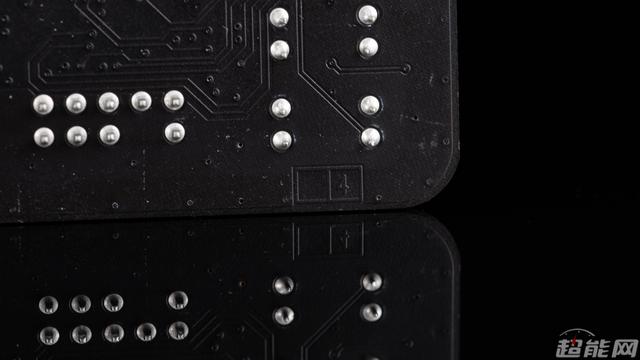

去掉散热器后的主板PCB

10+3相数字供电

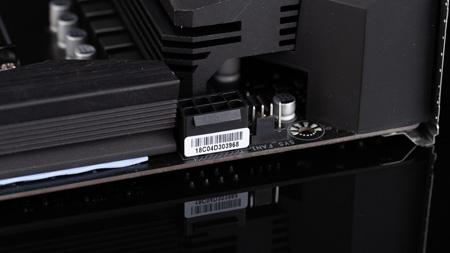

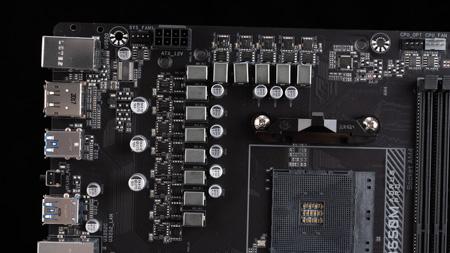

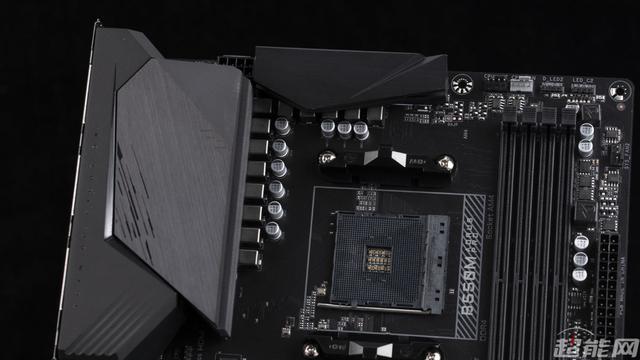

技嘉B550M AORUS PRO采用整合延展式散热片和散热装甲,让这片主板在外观设计和散热性能之间达到平衡,供电散热片直接延伸到背板I/O装甲的正上方,让它充当I/O装甲的同时也增加了散热器的散热面积 ,以维持供电Mosfet能工作在较低温度,一举两得。CPU供电接口是单8pin,采用导电性更好的实心针脚,确保供电安全。

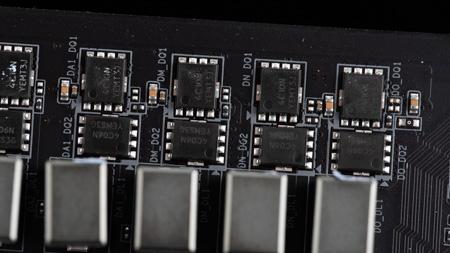

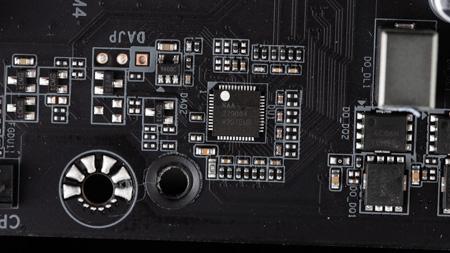

主板采用10+3相供电设计,其中CPU核心10相,CPU SoC部分3相,PWM控制器瑞萨的RAA229004, 是颗8相的PWM电源控制芯片,CPU核心10相是搭配倍相器实现的,倍相器与Mosfet驱动器都位于主板背面,每相供电配备1上1下2个Mosfet,Mosfet都是由安森美所产的,上桥是NTMFS4C10N,下桥是NTMFS4C06N,主板上的固态电容是宇邦所产的。

魔音音效技术

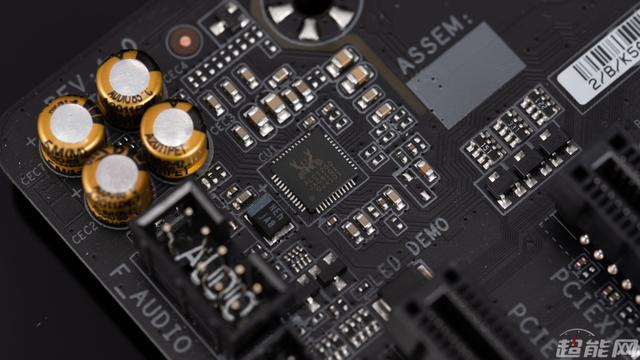

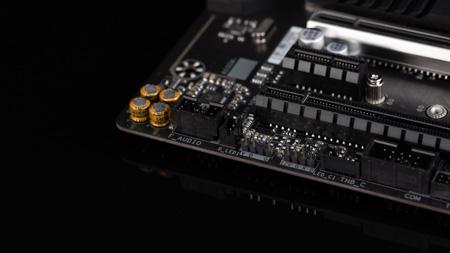

魔音音效技术是现在技嘉AORUS主板必备的东西,音频电路位于主板左下角独立,不仅使主板音效更为纯净,还有效强化主板外观,使整个电脑看起来更炫酷,主板使用Realtek ALC1200音效芯片,支持8声道音频输出,旁边有四个高品质音频专用电容,音频电路也是整块主板唯一会发光的地方。

主板上的RGB接口

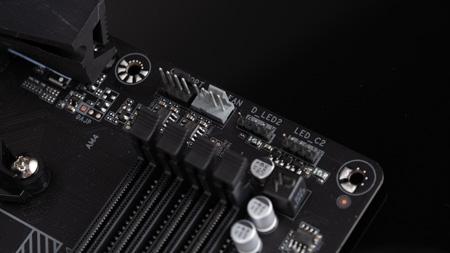

主板上有5个RGB接口,可以扩展出不少的灯光设备,其中一个5V ARGB接口和一个5针的12V RGBW接口位于主板右上角,而另一组12V RGB接口和5V ARGB接口在主板底部的前置音频接口旁边,还有一个12V RGB接口位于主板BIOS芯片旁边,M.2散热片与I/O装甲之间,可与主板上的灯光一齐用技嘉的RGB Fusion软件控制并实现灯光同步。

主板BIOS介绍

由于AMD提供了非常好用的Ryzen Master超频软件,所以AMD的主板并不需要去主板BIOS内超频,大多数日常稳定使用的超频操作都可使用Ryzen Master实现,当然想冲极限的话还得靠主板BIOS,然而我想没几个人会用这个价位的主板去冲极限吧。

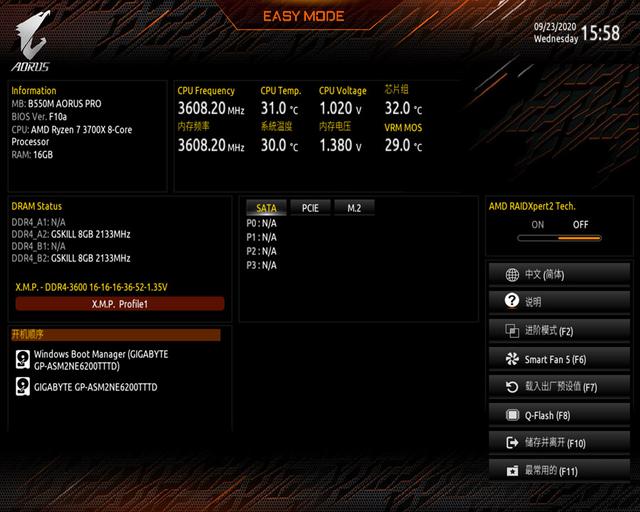

现在图形化的BIOS方便了我们的使用。技嘉的主板BIOS都有拥有简易模式及高级模式,方便玩家做简单或复杂的设置,在简易模式中,我们可以查看当前CPU、主板、内存、SATA/M.2/PCI-E插槽的状态,可以轻松的开启X.M.P.以及启动磁盘的顺序,也可以控制各个风扇的转速。

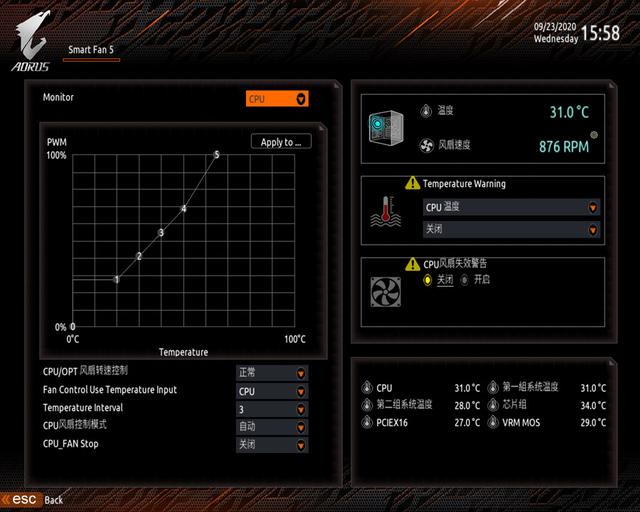

Smart Fan 5这里除了可以看到各个风扇的PWM设置之外还能看到主板各个温度传感器的数据

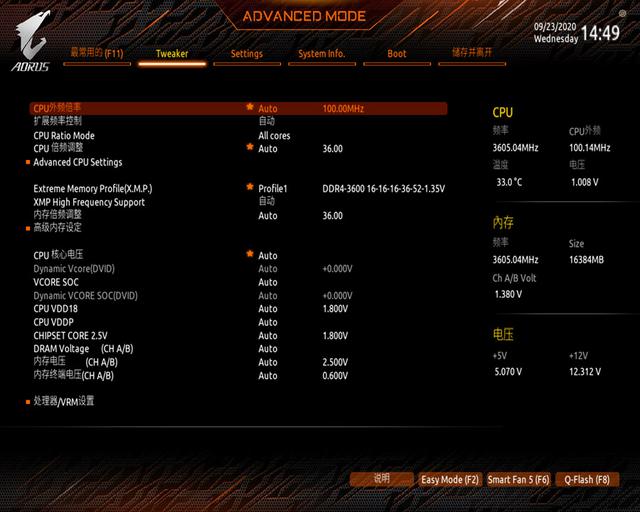

Tweaker菜单就是超频菜单,这里可以实现CPU与内存的超频,电压调节选项还是比较齐全的,当掉压设置在处理器/VRM设置里面,说真的,大家大多数就是进来这里开个XMP。

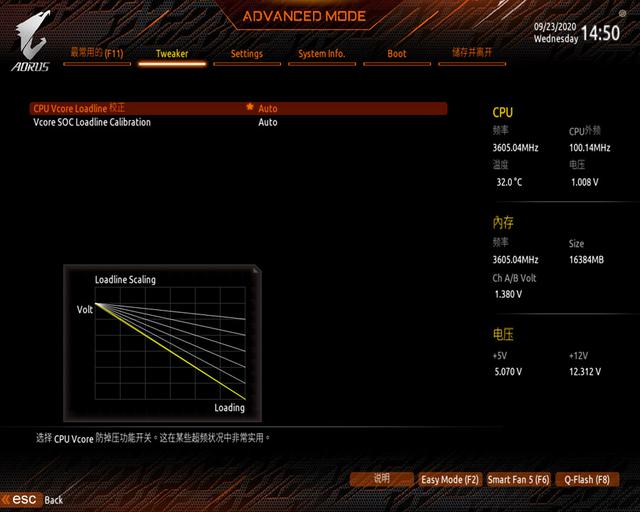

防掉压选择只有CPU和SOC两个,有Auto、Normal、Standard、Low、Medium、High、Turbo、Extreme、Ultra Extreme几档可选,下方有图示很明显的告诉用户这档设置会有怎么样的电压状况。

Ryzen 7 3700X超频测试

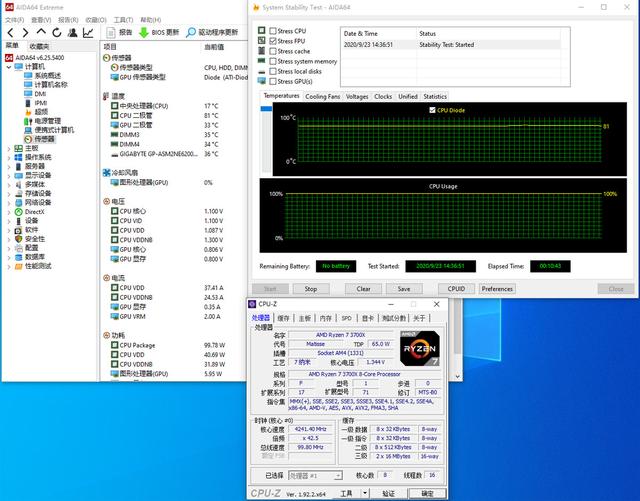

我们这颗Ryzen 7 3700X其实能在X570主板上超到4.3GHz的的,但在这块主板上只能稳定在4.25GHz,此时电压需要加到1.344V,可通过AIDA 64 FPU拷机测试,CPU的温度并不算很高,只有81℃。

总结


技嘉B550M AORUS PRO是目前技嘉的B550产品线里面价钱和规格最为均衡的一款产品,10+3相供电的配置其实并不低,对于任何中高端的锐龙处理器都是够用的,甚至还留了一定的超频冗余。扩展能力方面,它配备了双M.2接口,是B550的标准配置,背板与板载的USB接口数量也足够,在配置、供电、接口数量等等对于一块主流主板来说都会比较合理。

硬要说的话技嘉B550M AORUS PRO不支持CPU的PCI-E x16插槽拆分有点遗憾,但对于一块mATX主板来说这其实没啥所谓,版型就限制了它的扩展能力,而且会买这个价位的主板的人也多数不会用双显卡,用来插M.2扩展卡倒是有可能,但也只是比现在多一个M.2口而已,区别也不大,总的来说这块主板卖799元非常的有性价比。
