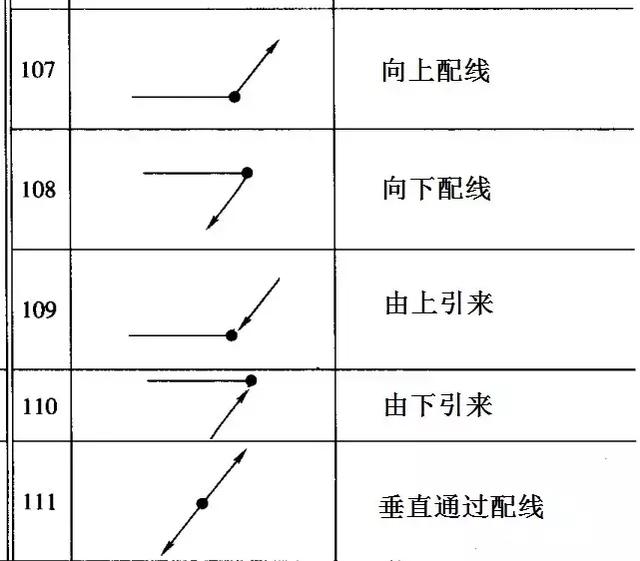

在建筑电气线纸中，经常会在平面图上看到一些箭头图例符号。很多人可能都知道这些是用来标示引上引下符号，这些符号通常用出现在线路的引上引来，还有防雷的引下线中。

线路中的引下引上，通常指的是楼层与楼层之间的线路，可能是一楼引到二楼，引到三楼，引到N楼。也有可能是二楼引到一楼，引到负一楼，负二楼····，有些时候，单单看平面图是看不出哪里到哪里的，这就需要我们深入的了解，这些符号在图纸中，到底是从哪到哪。

夹层照明平面图

一层照明平面图

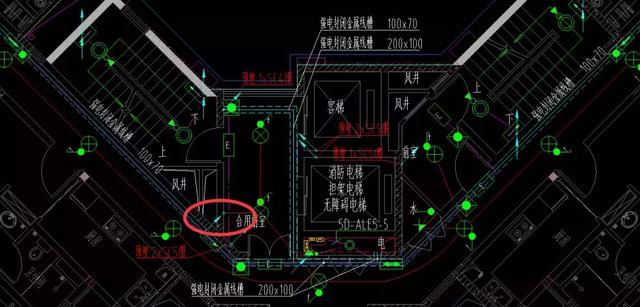

二层照明平面图

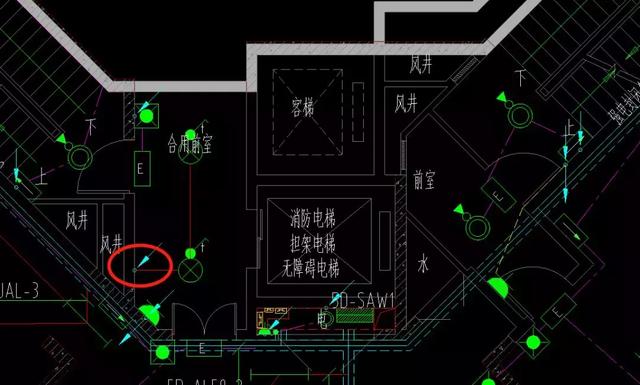

三层照明平面图

四~二十八层层照明平面图

二十九层照明平面图

首先给大家介绍一下，上面图纸是一栋二十九层住宅楼公共部分照明，照明图纸共有五张。对于高层建筑，公共部分照明通常都是多层为一个回路，上面图纸中，有点识图基础的可以看得出来，每层都有引上引下的箭头符号，这就是将某一回路联至多楼层的符号。

对于这种高层的建筑照明，很多人单单看了平面图，知道有个引上引下箭头，做预留的时候一条管从一楼直通二十九楼。这种做法绝对是错误的，首先，你并不知道电源从哪里来，到哪里是终点，线管预留的对不对都不知道。

二层照明平面图中，有这么个标注：5D-AL1-2，5D-AL1是电箱箱号，-2是回路序号，但一样是看不出是多少层，遇到这样的，我们就不看平面图了，我们直接找系统图，找到5D-AL1这个电箱的系统图

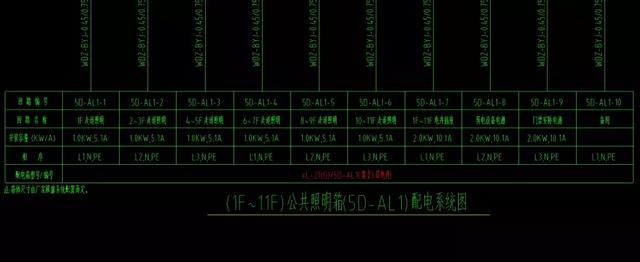

5D-AL1配电系统图

找到这个系统图后，里面的回路区分就很清楚了，多少层一个回路标得清清楚楚，我们做线管做预埋的时候，就可以知道电源线管从哪到哪了。当然照明箱可不止一个，我这只是列举其中一个，剩下的就靠你脑补自己找了。

大家在做的时候，需要预留电源的，可以把线管直接做到电井中，以后穿线时，直接在用管子套进竖井桥架就好。平面图中，线管是接到每层的走道桥架，但这对于以后的施工安装可能并不是很好做，横向桥架也是接到竖向桥架，我们接入横向桥架时，导线就必须穿墙，穿墙也是需要耗工时的。

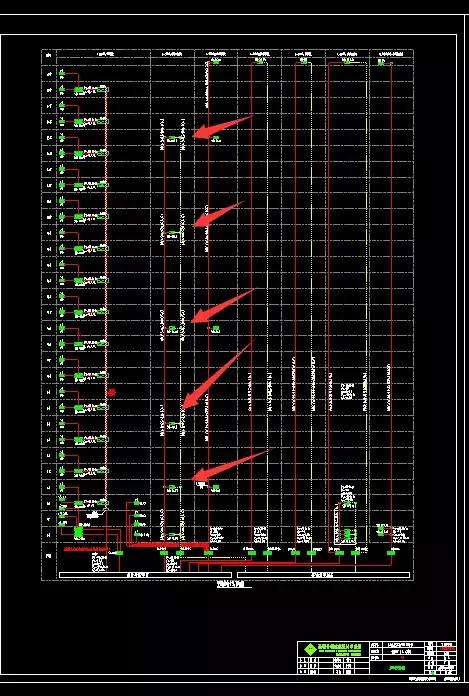

向干线配电系统图

另外，大家不知道电箱安装在哪层的，可以看下竖向干线配电系统图，由于图纸较大，压缩的很小，只能看个大概，对于箭头指的，就是上面所说的照明配电箱的安装楼层。
