很多朋友觉得消防图纸很复杂，那是针对“小白”而言，其实想快速看懂消防工程图，首先要仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，虽然相对比较难，但只要你多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！

消防图纸识图方法：

(1)消防图纸分：消防水、消防电、还有气体消防；

(2)不管是什么，任何一份图纸，都要先看设计说明、图例；

(3)设计说明是图纸的提纲，读懂它能把握设计意图、内容等；

(4)不同的设计可能图例不一样；

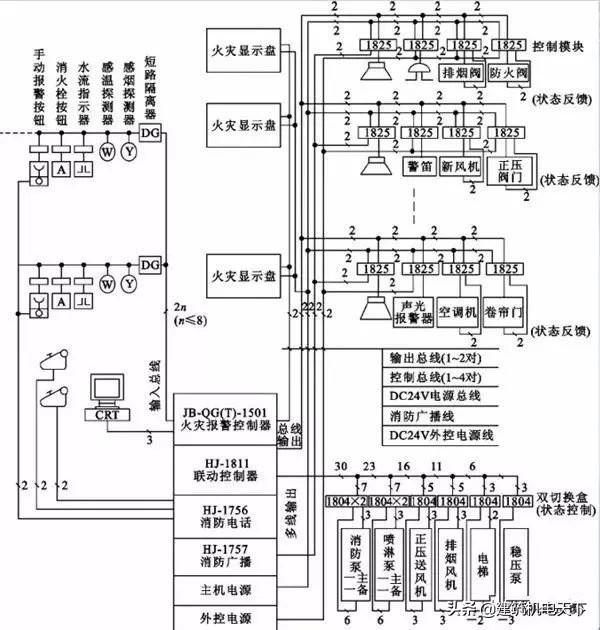

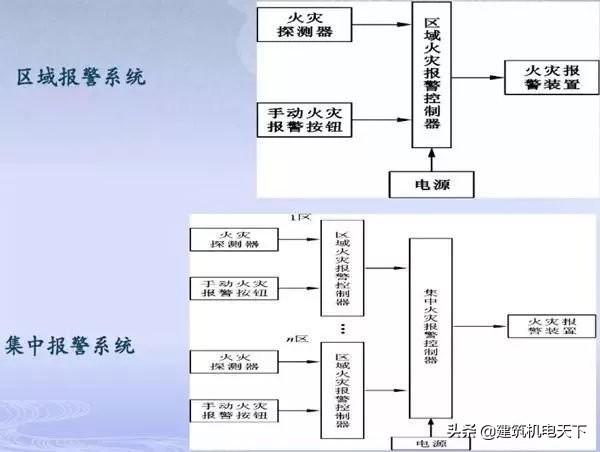

(5)然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；

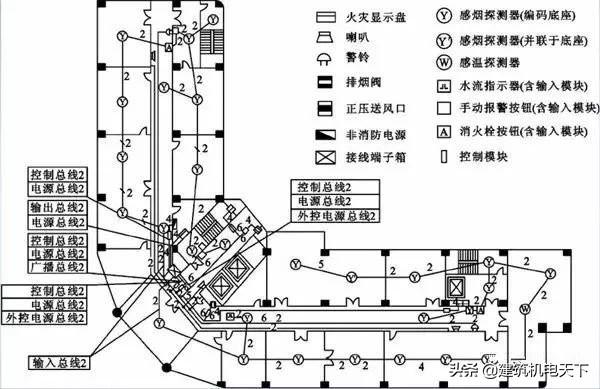

(6)最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；

(7)注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

看消防图纸，如何一眼秒懂？

消防工程图纸一般分给排水(自动喷淋、消火栓、气体灭火)和电气(火灾自动报警)，有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到。

(1)比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，

(2)比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

(3)材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

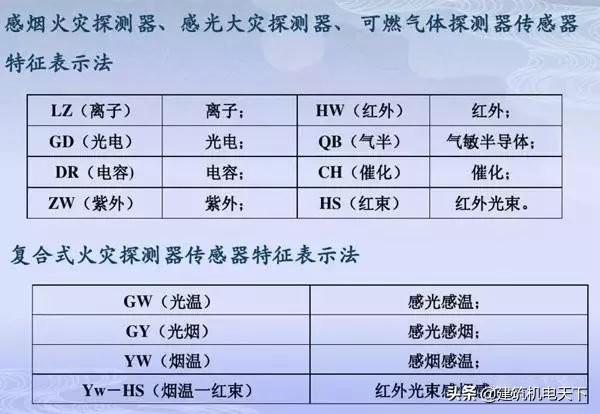

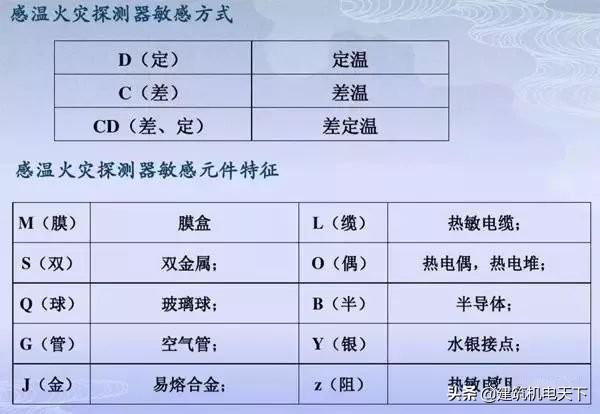

火灾探测器、报警器特征表示法：

消防工程基本图形符号及工程图例

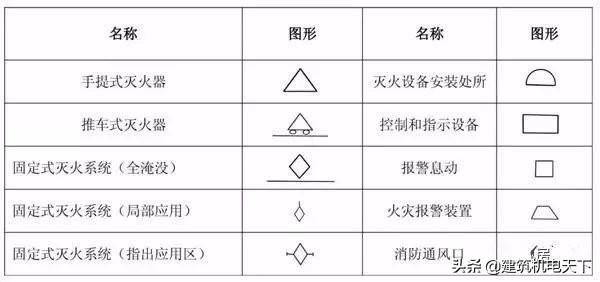

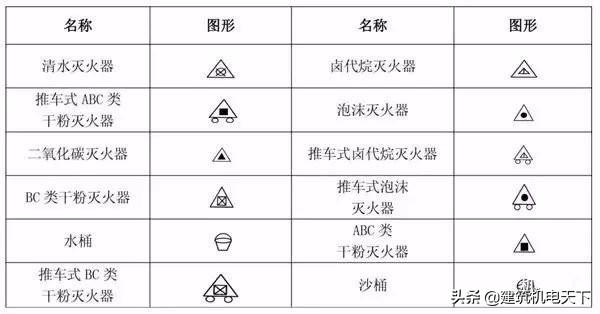

(1)消防工程灭火器符号

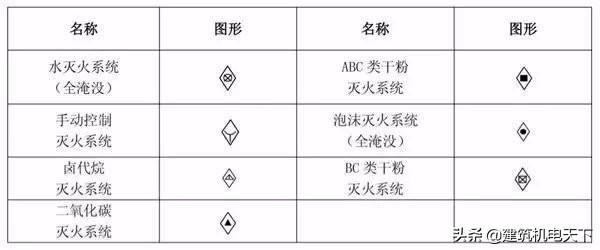

(2)消防工程固定灭火器系统符号

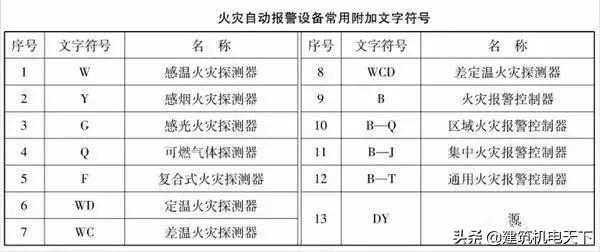

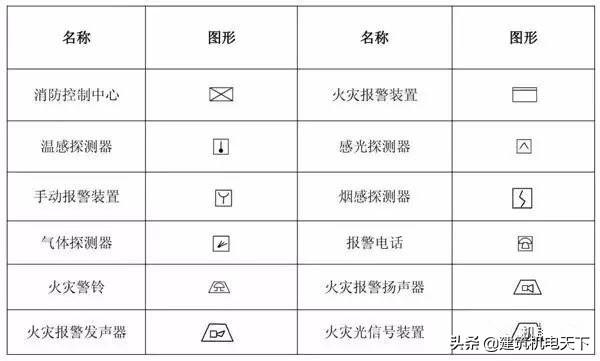

(3)消防工程自动报警设备符号

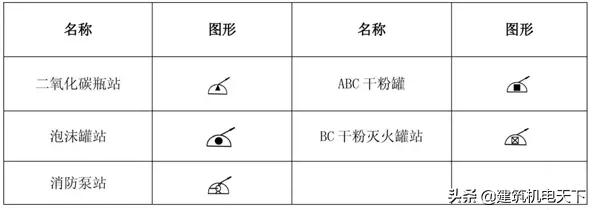

(4)消防工程灭火设备安装处符号

(5)消防工程基本图形符号

(6)消防工程辅助符号

(7)消防管路及配件符号

在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？

在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管(排粪立管)、PL代表排水立管(或GL)、NL代表空调凝结水立管。

例如：XL-1、XL-2、XL-3是指第几条的意思。

XL代表的意思是X代表消防；

L代表立管，以此类推WL，W代表污；

假如图纸上标识着XL-45标识编号45的消防立管。
