上拉电阻的作用原理_上拉电阻和下拉电阻的作用

1.上拉电阻的作用


功能:将不确定的信号,固定在高电平

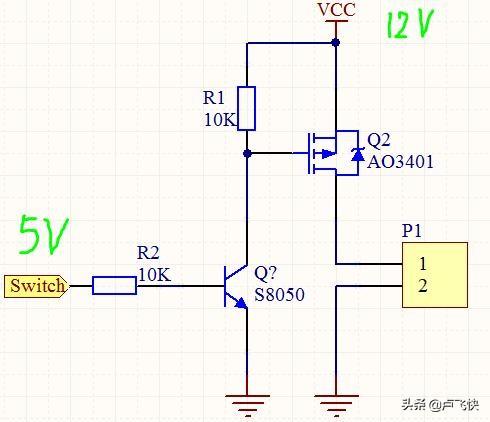

原理:电阻一端接VCC,一端接引脚(逻辑电平),如图,我的理解是在电路中电阻会分压,电流经过上拉电阻时会产生一个压降,上拉电阻接到的电源电压减去这个压降就是该IO可以被拉到的电平值,当然,这个上拉电平值必须能够达到逻辑1的下限。上拉电阻应用在引脚低电平有效的时候,这样把引脚的电平设定为低电平的时候,电流会输入引脚,如果没有输入信号则此时I/O状态为1,可以增强IO的驱动能力。

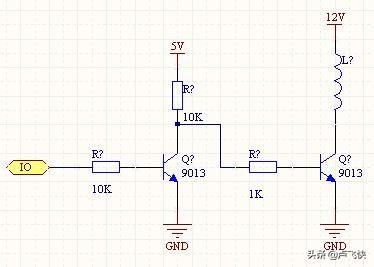

上拉是对器件注入电流,即灌电流。

2.下拉电阻的作用:


功能:将不确定的信号,固定在低电平

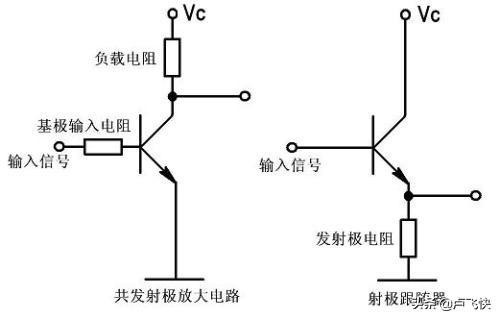

原理:电阻一端接GND,一端接引脚(逻辑电平),如图,我的理解是在电路中电阻会分压,电流经过上拉电阻时会产生一个压降,下拉电阻接到的器件引脚输出电压的会分压,这个下拉电平值必须能够是逻辑低电平0的上限。下拉电阻应用在引脚高电平有效的时候,引脚始终是低电平状态,如果没有输入信号则此时I/O状态为0。

下拉是从器件输出电流,即拉电流。
