机械制图符号_第一章：基础知识“机械制图简介”第一角法与第三角法

1. 图样:是工程语言

和语言文字一样是人类在生产实践活动中用来表达和交流技术思想的有力且必不可少的工具.

2. 图学:是进入工程的阶梯

熟悉制图的基本知识,基本方法和基本技能,培养绘图,识图和空间想像能力及空间分析能力.

3. 工程图:产品(设备)在设计﹑制造﹑检验﹑安装等过程中所使用的图面.

4. 工程图种类

(1) 按内容分: 总装图, 部件图, 零件图, 工艺图, 流程图.

(2) 按方法分: 原图, 描图, 蓝图.

5. 识图的基本知识

(1) 图线的表示方法和用途.

(2) 比例:为方便加工,零件图常采用1:1的比例.

(3) 尺寸:工程图的单位是毫米mm,一般省略不写.

(4) 读图时常见图中标有R,Ø,SR,SØ等符号它们分别代表半径,直径,球半径,球直径.

二、 机械制图基础

1. 投影原理和三视图

(1) 投影的基本知识

a. 中心投影:光源是从投射中心发出.

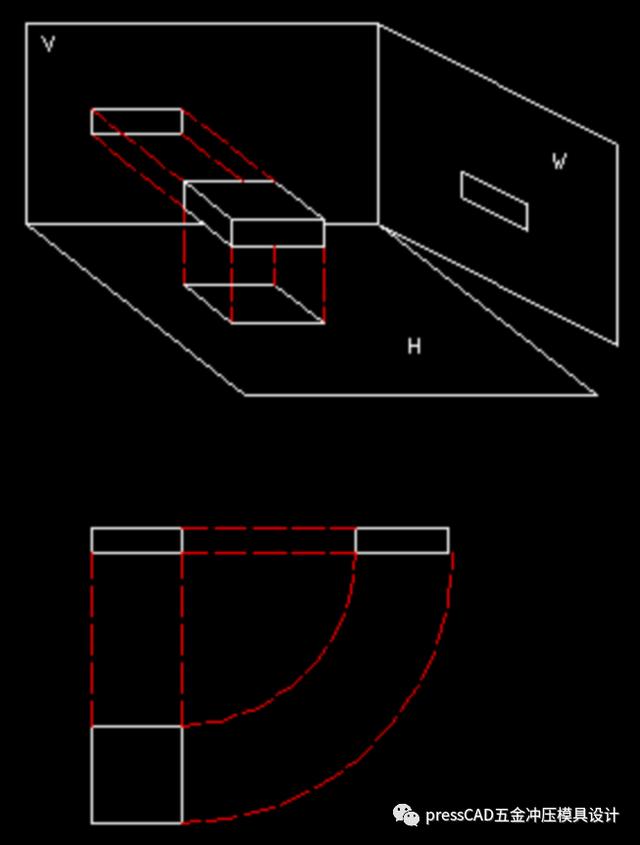

b. 正投影:当投影光线互相平行,并与投影面垂直时,物体在投影面上所得的投影,叫正投影.

(2) 三视图:由物体的三个主要投影组成的视图

a. 主视图

要选择反映物体特征最明显的方向作为主视图的投影方向.

b. 俯视图

c. 左视图

d. 展开投影面总结出

投影规律为:

主,俯视图:长对正

主,左视图:高平齐.

俯,左视图:宽相等

简单概括为: 长对正,高平齐,宽相等

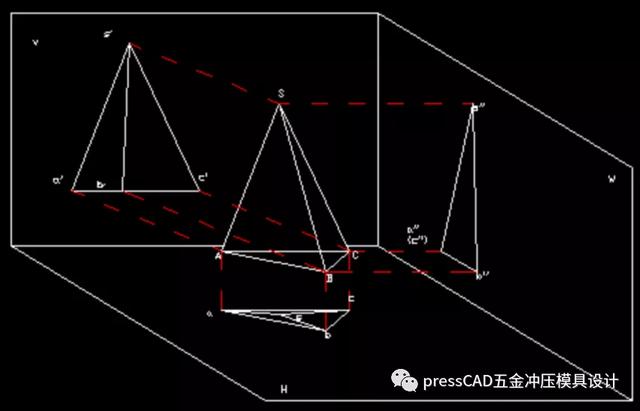

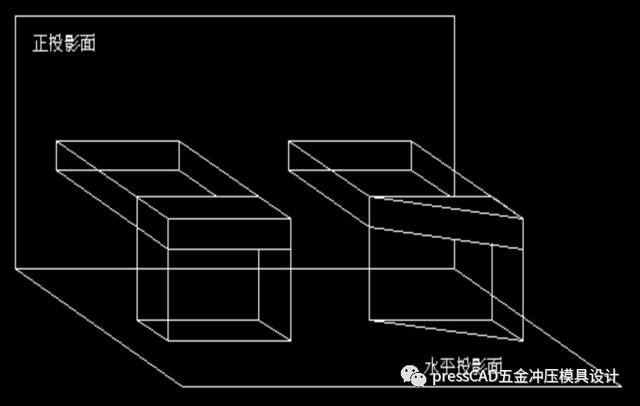

e. 物体上的平面和直线的投影特性

i. 与投影面倾斜—收缩性

ii. 与投影面垂直—积聚性

iii. 与投影面平行—真实性

2. 零件的各种表达方法

表达零件外形方法有如下几种:

(1) 基本视图

主视图,俯视图,左视图,右视图,仰视图,后视图.

基本视图在一张图纸上放置,如按基本视图的展开位置放置,各视图名称一律不加标注,否则应在视图的上方标出视图名称“X向”,并在相应的视图附近用箭头指名投影方向,并注上同样的字母.

(2) 斜视图

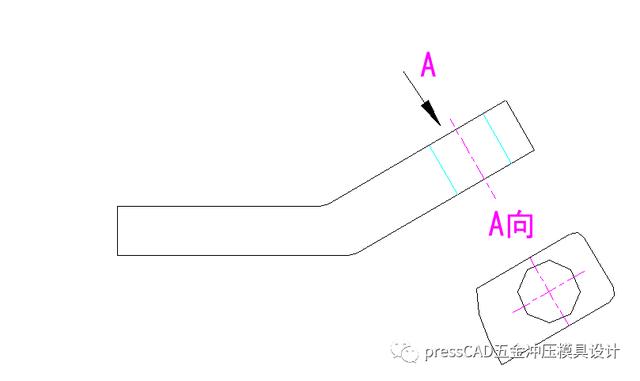

当零件的表面与投影面倾斜时,附加一与零件表面平行的辅助投影面并进行投影所得视图叫斜视图.

(3) 局部视图

将零件的某一部分向基本投影面投影所得视图称局部视图.

(4) 识别局部视图和斜视图时注意:

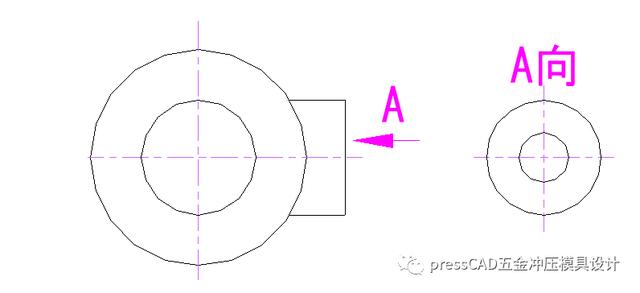

a. 找带字母的箭头,看清所示范部位及投影方向,然后找对应相同字母的视图“X向”.

b. 通常视图是放在箭头所指的方向,特殊情况下也可放在其它位置.

c. 局部视图按投影位置放置,中间又没有其它视图隔开时,可省略标注.

d. 局部视图应用波浪线表示所示部位的范围,当所示部位有封闭的轮廓线时,则不必再用波浪线.

e. 看斜视图时应注意,投影方向是斜的,若视图转正位置则在斜视图上方标有“旋转”二字.

(5) 旋转视图

当零件的倾斜部分具有明显的回转轴线时,可假想将该倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影.
