楼梯踏步使用什么材料比较好?

木材、瓷砖以及大理石都是不错的选择

大家可以根据自家的要求和经济条件进行选择

天然大理石花色非常丰富

在做了防护之后，光泽度就更加高端大气

大理石本身不易变形

硬度高，磨性强，组织缜密

受撞击晶粒脱落表面不起毛边

不影响其平面的精度

能够保证长期不变形，线膨胀系数小

机械精度高

非常推荐用来做楼梯踏步

不过今天我们的主角不是楼梯

而是楼梯扶手

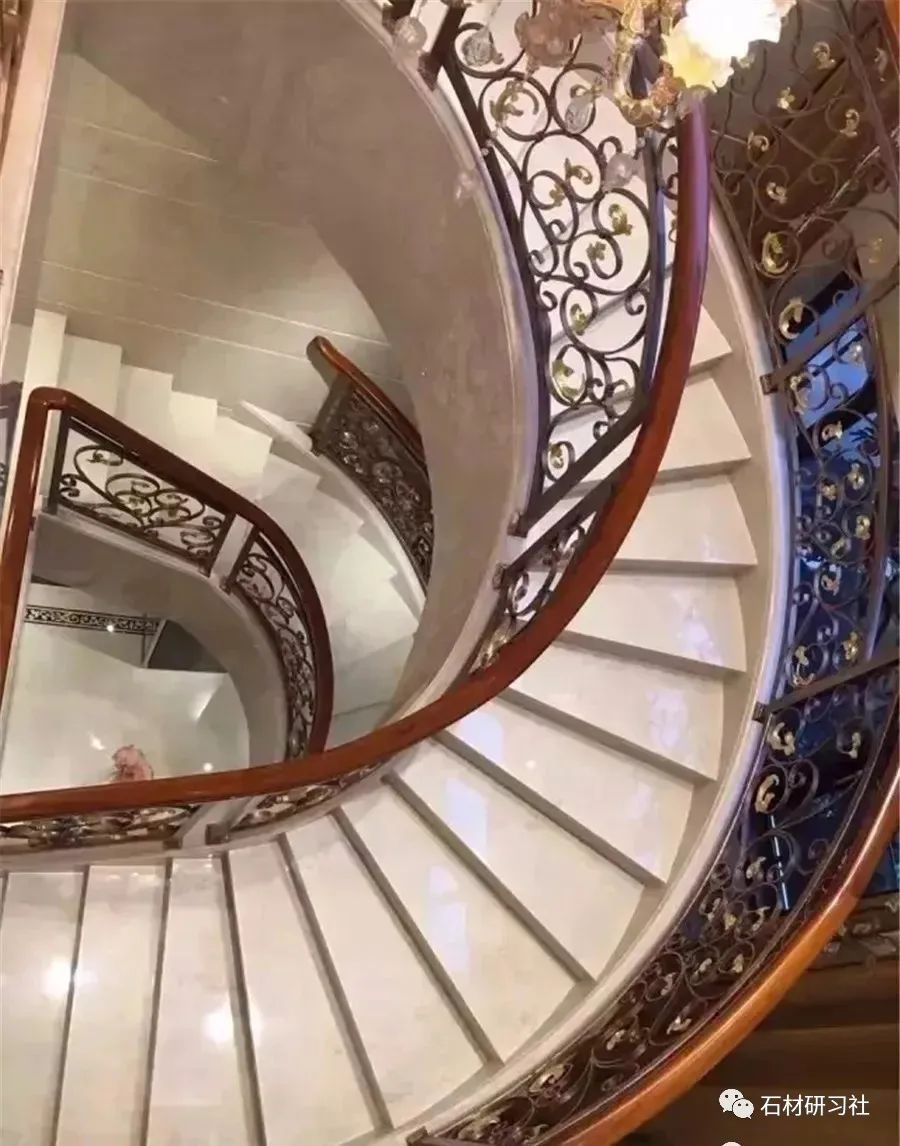

我们常见的楼梯扶手以木材为主

木材扶手搭配石材踏步

是最常见的组合

其次还有金属，玻璃等等

还有我们今天主要讲的

石材扶手

楼梯都是必不可少的

它既是连接建筑空间的基本构成

也是空间气质的体现

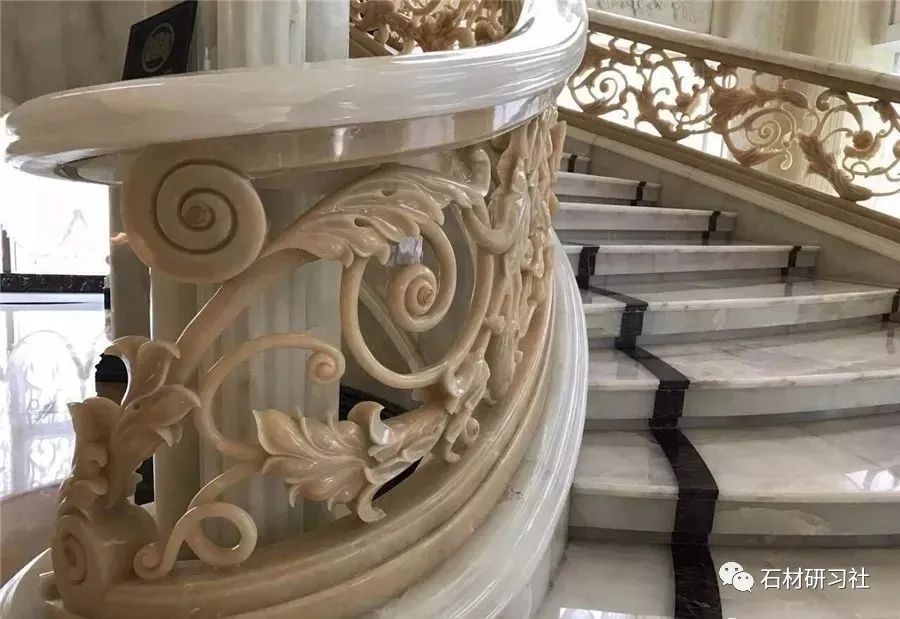

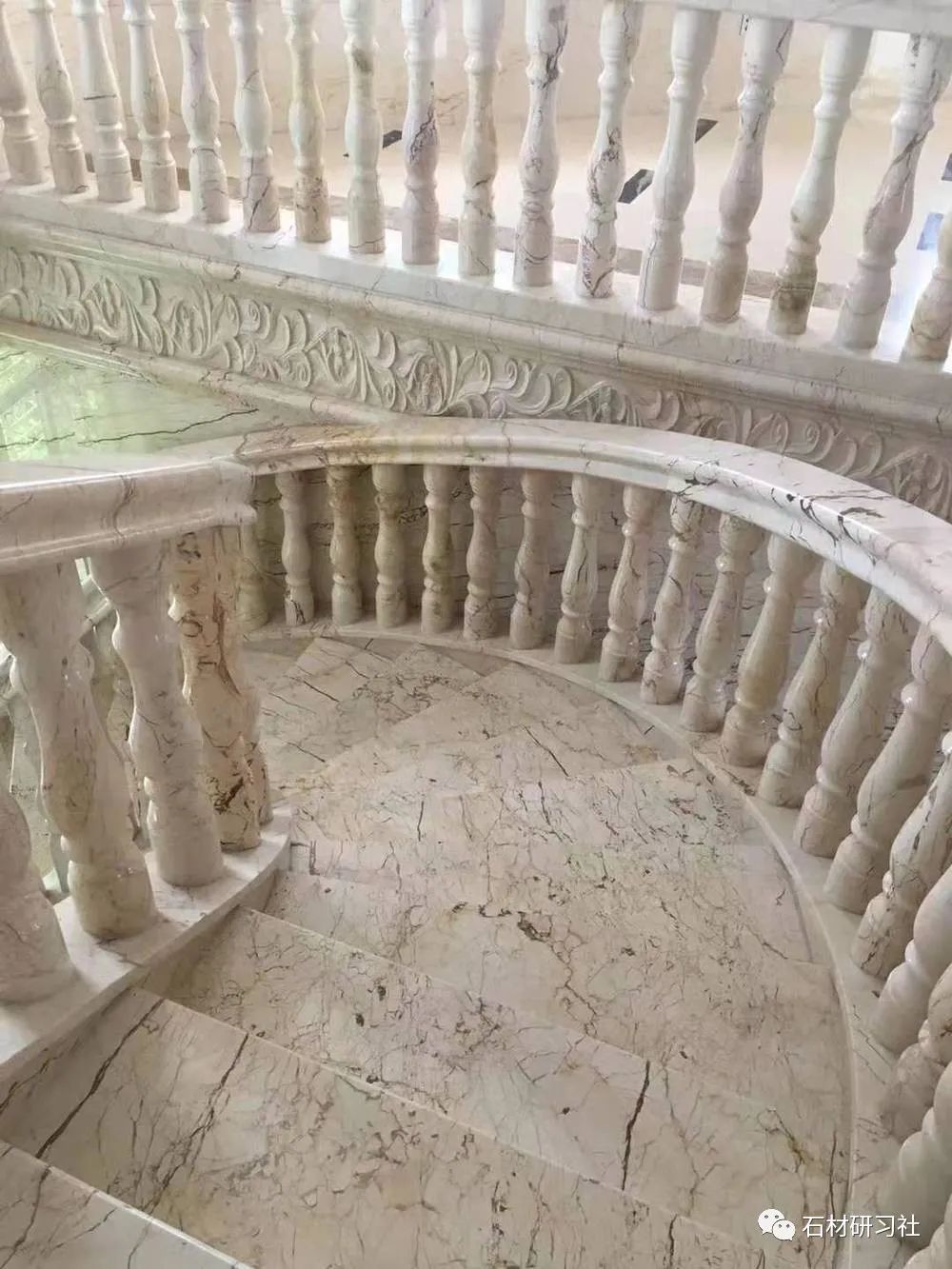

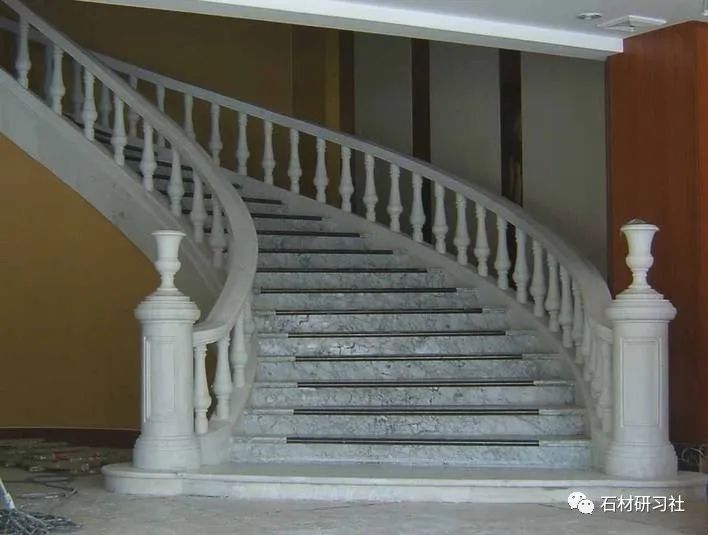

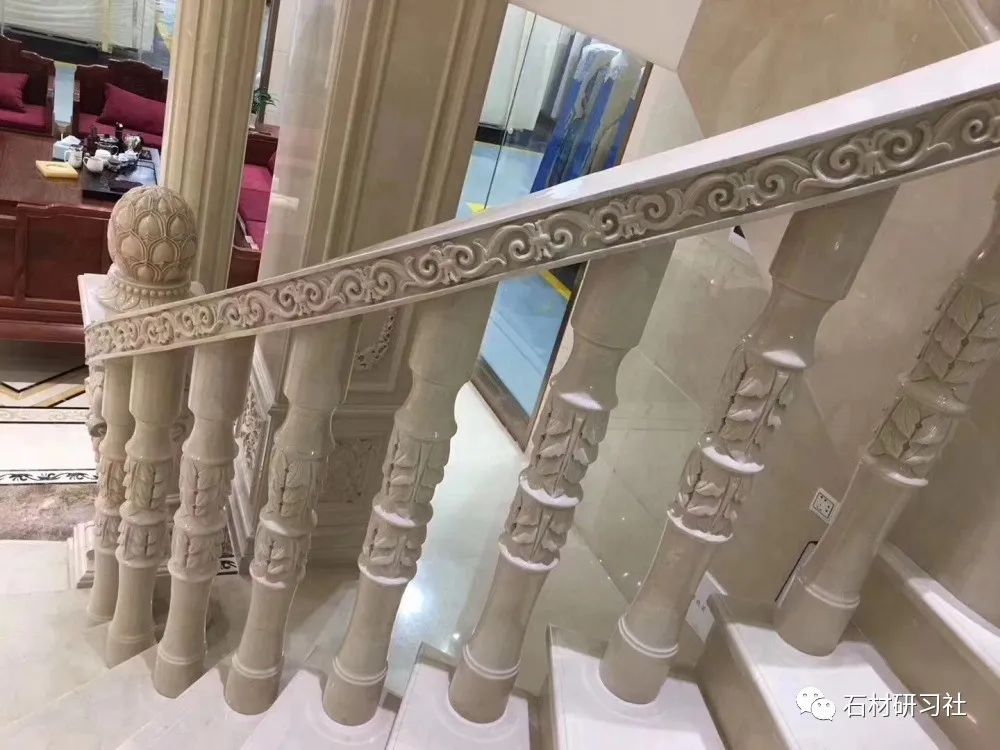

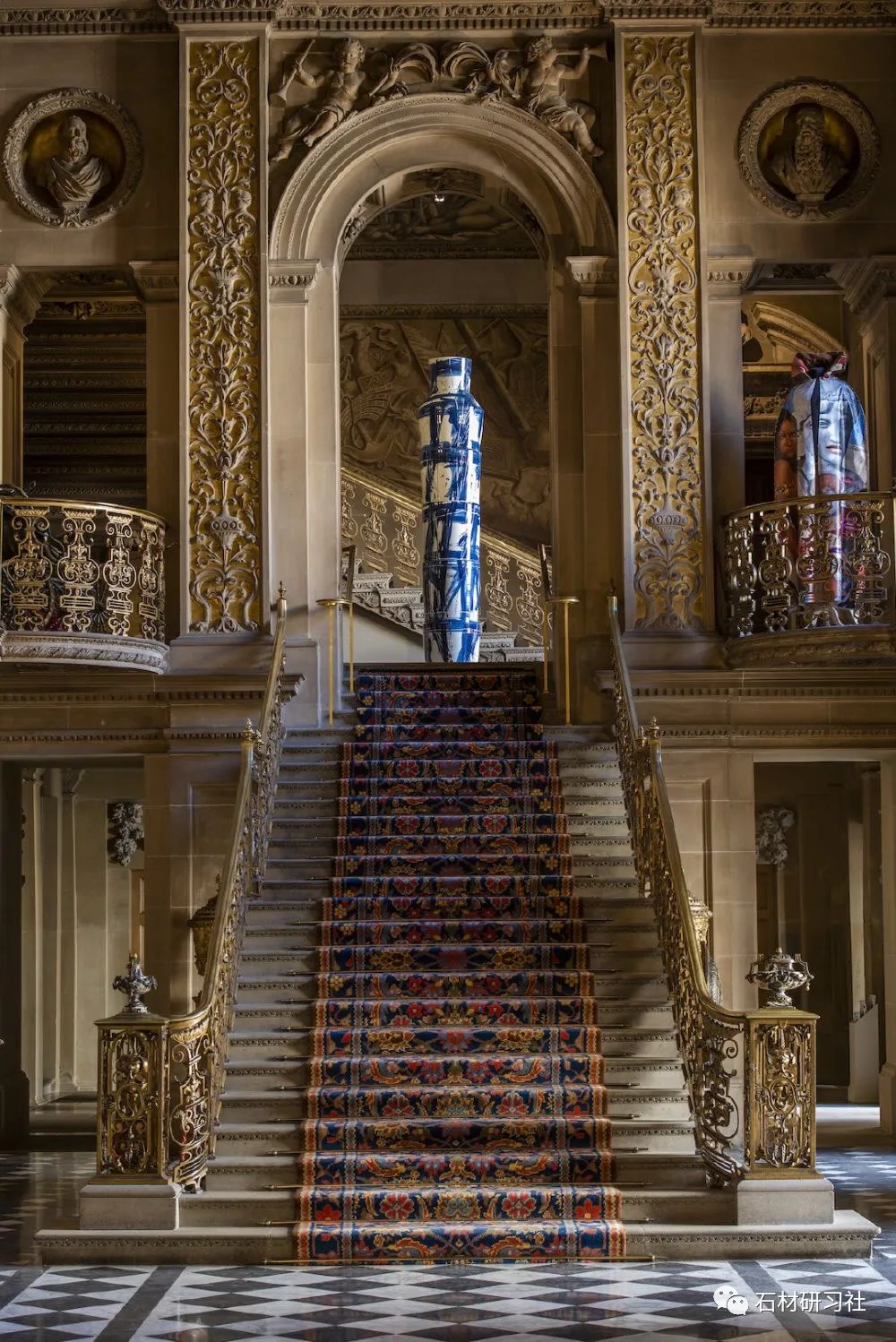

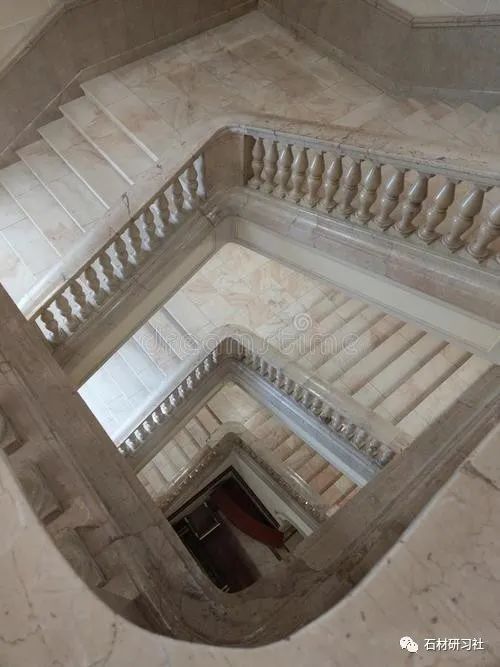

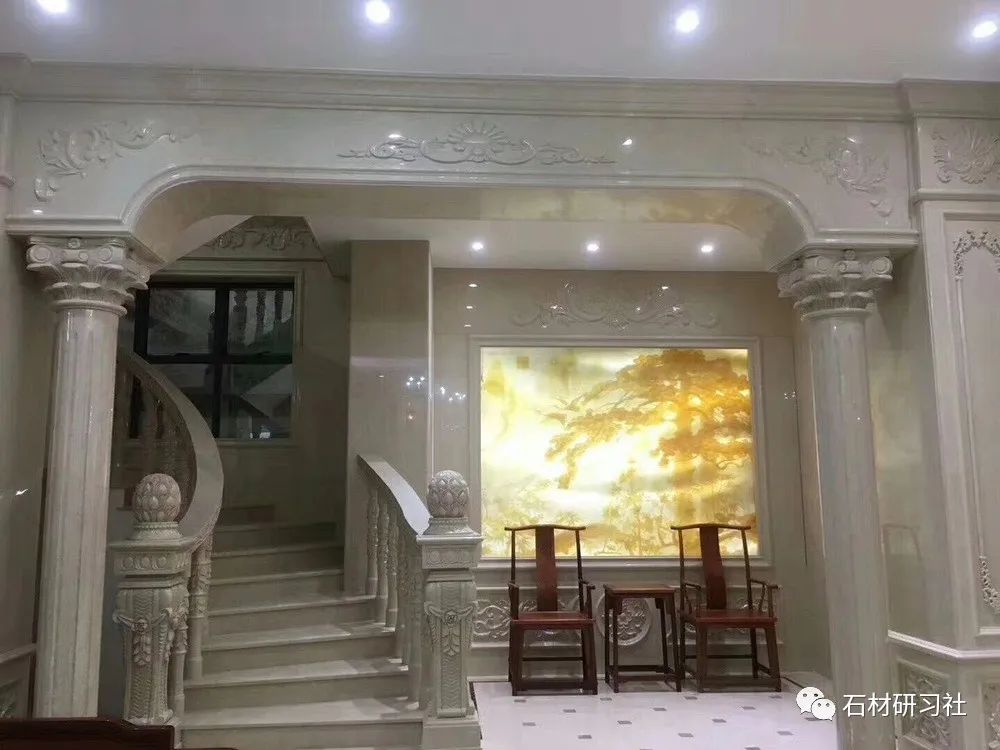

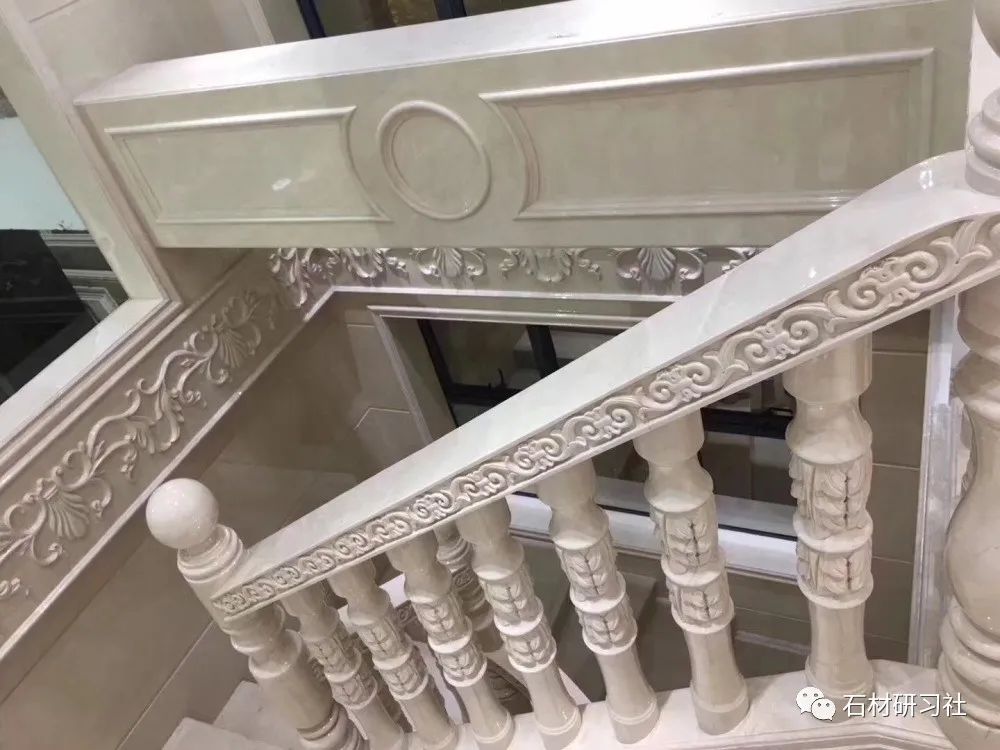

石材扶手多用于欧式风格设计

其中比较常见的是运用在旋转楼梯上

石材旋转楼梯扶手的设计制作及装配方法

Subtitle

一、石材旋转楼梯扶手的设计与制作

有了标准的螺旋导轨，就可以在二维加工设备上加工任意复杂的线性石制旋转楼梯扶手，有的情况下旋转楼梯扶手直接通过花瓶柱栏杆或玻璃栏杆、金属栏杆等与楼梯踏步相连，即单一的型扶手，但石制的旋转楼梯扶手往往是旋转楼梯扶手下边有一个相对应的旋转楼梯盖板，即复合型扶手。

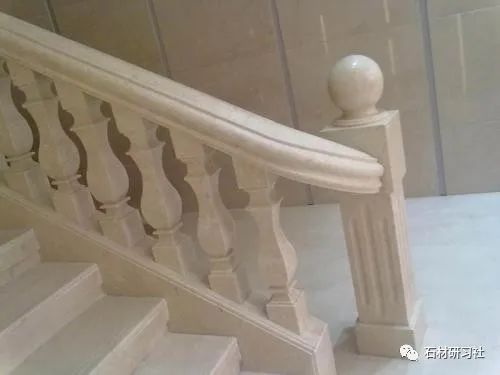

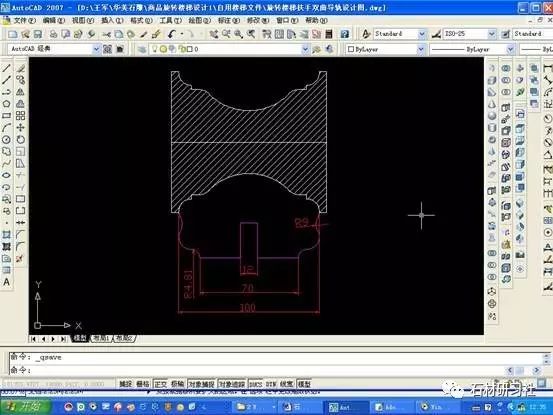

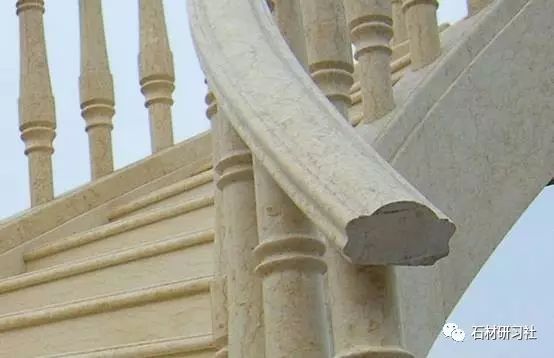

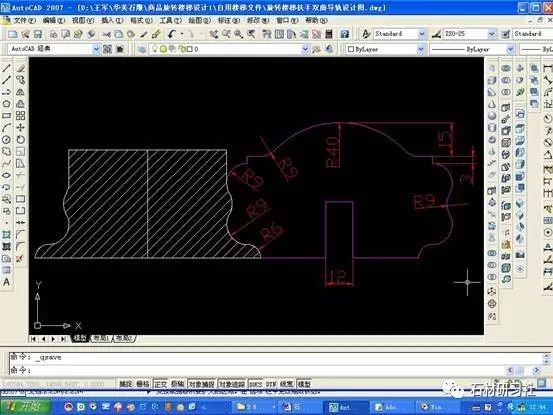

复合型石制旋转楼梯扶手在设计制做时要上下成套同时设计加工制做。图5－01是一个常用的石制旋转楼梯扶手样式，它的整体安装结构是扶手与盖板之间镶嵌有花瓶柱，图5－02是石制旋转楼梯扶手，图5－03是石制旋转楼梯盖板，它与图5－01的样式完全一样，但它的整体安装结构是扶手与盖板之间镶嵌12毫米的钢化玻璃。

图5－01

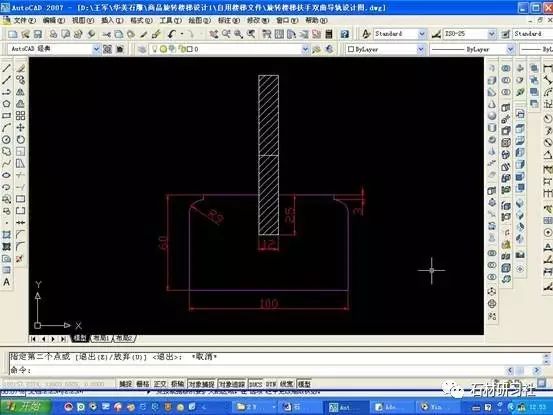

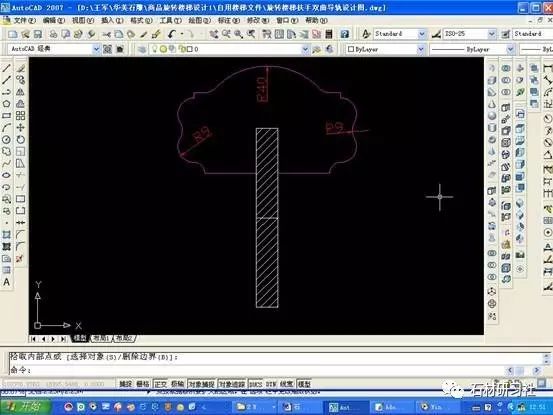

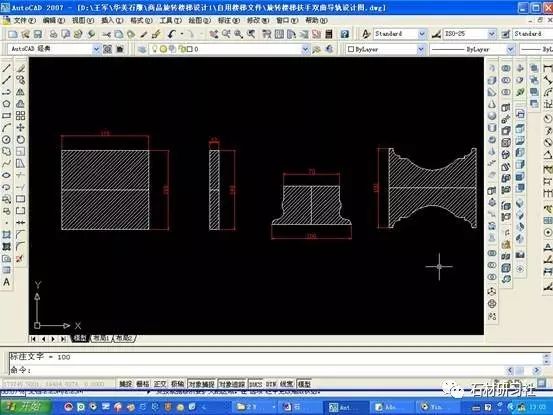

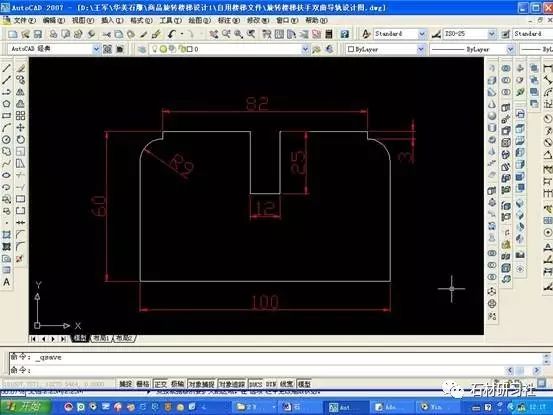

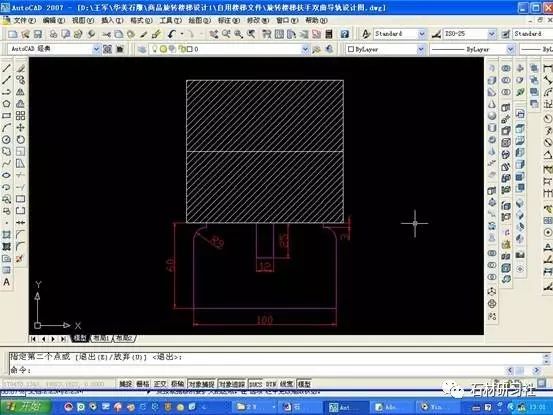

石制旋转楼梯扶手图5－02、图5－03是一对较为典型的样式，扶手上有三个曲面，一个平面，在平面中有一个槽。盖板上有一个曲面，三个平面，在曲面中间是一个平面，在平面中也有一个槽。全部加工完成各个面，共需4种形状的刀具，如图5－04所示。一个是平面刀，一个是槽口刀，一个是侧曲面刀，一个是顶曲面刀。

图5－05是用顶面曲刀加工扶手的顶面，图5－06是用顶面曲刀加工盖板的顶面。

图5－07是用侧面曲刀加工扶手的左右侧面。

图5－08是用槽口刀加工扶手底面镶嵌玻璃用的槽口，图5－09是用槽口刀加工盖板顶面镶嵌玻璃用的槽口。

图5－10是用平面刀加工扶手的底面，图5－11和图5－12所表示的是用平面刀加工扶手和盖板的各个平面。

在加工过程中要安排好使用各种样式刀具的先后次序，如果先后次序出现错误，则难于完成全部过程。

图5－02

图5－03

图5－04

图5－05

图5－06

图5－07

图5－08

图5－09

图5－10

图5－11

图5－12

二、石材旋转楼梯扶手的装配方法

在石制旋转楼梯的装配中旋转楼梯扶手的对接和定位是整架楼梯安装的关键，是技术要求较高的一个步骤，它的安装误差会影响整架旋转楼梯的的精美度。

由于大理石本身的重量比较大，又属脆性材质，在安装过程中很难像木质材料或金属材料的楼梯扶手那样容易搬动移位或重复调整位置。石制扶手最好是一次性对接精准、定位准确。石材研习社stone5A

1、石材旋转楼梯扶手的对接

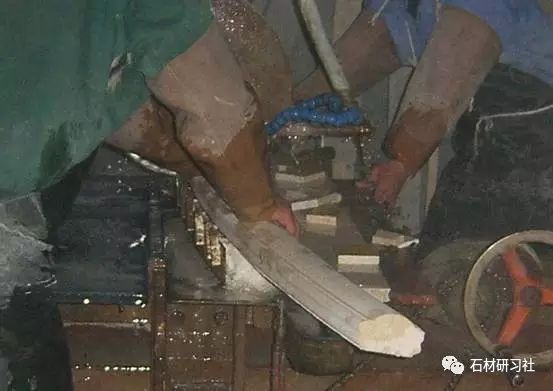

把石制的旋转楼梯扶手放在螺旋导轨上进行对接操作，接缝间隙小于1毫米。从原理上讲，把螺旋导轨固定在二维石材切割机上，只要切割锯片放置在螺旋导轨上方，不论前后位置、角度大小，只要螺旋导轨和切割锯片的相对位置固定不变，所切割的对接面都可以精准对接。

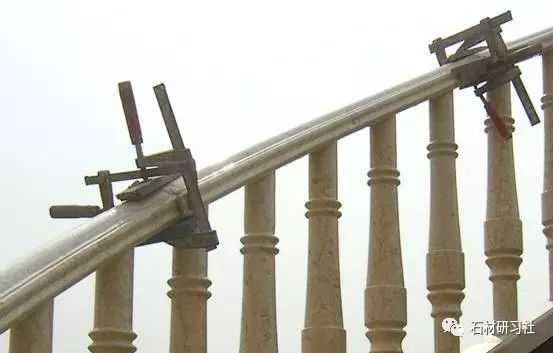

在所有可选择的对接面上正对接是最常选用的方式，正对接是对接面与旋转楼梯扶手的长轴相垂直的对接面。把螺旋导轨的正中间对准切割锯片，螺旋导轨与切割锯片垂直放置，这样所切割的旋转楼梯扶手的对接面为正接面，对接面与旋转楼梯扶手的长轴垂直，对接缝小于1毫米。在安装时用固定卡具把二节旋转楼梯扶手胶粘在一起。如图6－01、图6－02所示。

图6－01

图6－02

2．石材旋转楼梯扶手的定位

把3节以上的石制旋转楼梯扶手连接起来后的效果就象一块石料所做那样圆润顺滑，这是高档石制旋转楼梯扶手应达到的标准，要达到这个标准，不仅制做误差要小于3毫米，且安装误差不应大于3毫米，所以每道工序都要有严格的操作标准和质量控制要求。

一般情况下，在空间位置找一个点比较容易，但要在空间位置一次性的找出很多点，且每个点即没有线性关系又关联又必须精准就比较困难。好在安装石制旋转楼梯的空间都比较大，放线画点相对会容易一些。

安装旋转楼梯前应先找到旋转轴的空间位置，有了固定的旋转轴，就可以定位旋转楼梯扶手及其它配件的点位。找旋转轴从旋转楼梯踏步的最上一踏的两个边缘向下做垂直点，由这两个垂直点连一条直线，从直线上测量出旋转半径，即得到旋转轴的下点，由下点向上做一垂线，即得到固定的旋转轴。旋转楼梯每个踏步、立板边缘线都指向旋转轴，内外弧的旋转半径和每踏的旋转角度是固定的，所以可以侧得每踏的基准点。

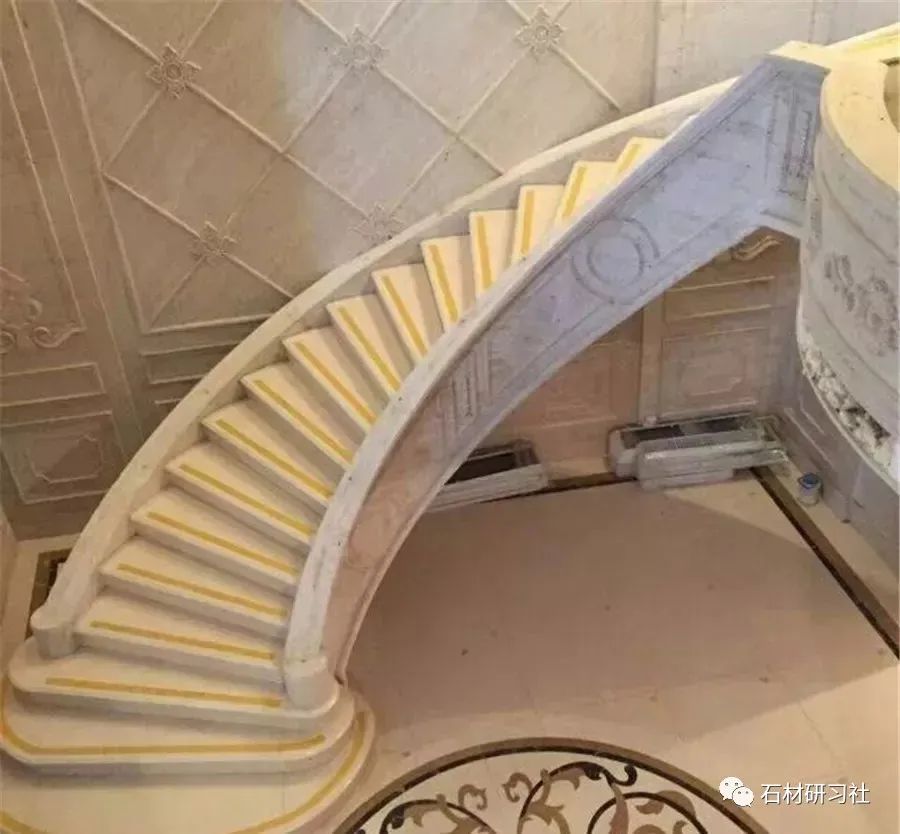

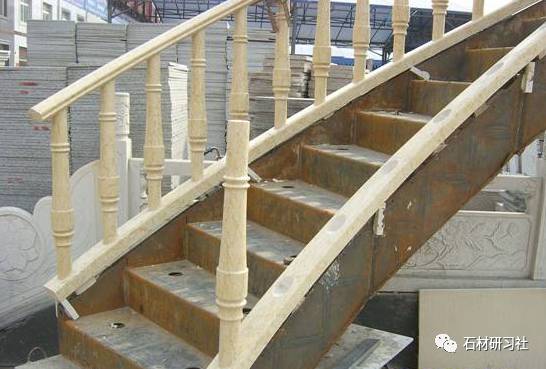

石制旋转楼梯的骨架常用的有两种结构，一种是混凝土浇铸结构，另一种用薄钢板焊接箱式结构。一般情况下，混凝土结构旋转楼梯骨架和用手割钢板所焊接的旋转楼梯骨架误差在100毫米以上，这种结构的误差分布在所有的点上，且误差分布不均，这样就必须先从第一步开始，找出旋转轴，用施工线或细钢丝线做一条固定的旋转轴线，通过旋转轴线再找出每个踏步的基准点，固定这些点位，在这些点位上安装旋转楼梯的盖板、扶手和踏步。

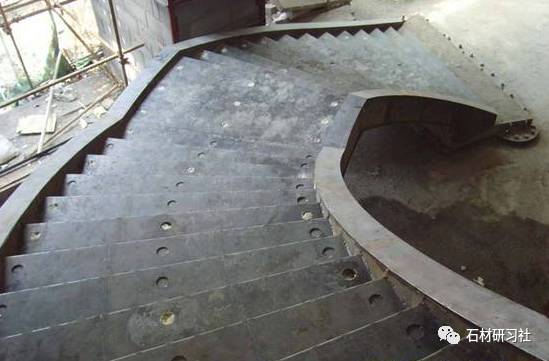

现在安装石制旋转楼梯的骨架，应选用更精准、快捷、方便的电脑辅助设计制做方法，即用autoCAD设计软件后，直接输入到电脑激光切割机上，把钢板切割后焊接成型，这样制做安装后的误差一般小于5毫米，如图6－03所示。这种结构在安装石制的扶手等配件时，可以不再以旋转轴为基准轴，而是从每个踏步的边缘直接测量每个踏步的基准点。固定这些点位，在这些点位上安装旋转楼梯的盖板、扶手和踏步，这样即省工省时，又准确方便，如图6－04所示。
