通过Creo/Proe进行产品建模过程中，我们偶尔会需要用到一些相关的关系式的方式来对特征进行控制，尤其是可变截面扫描与关系式的结合使得建模特征灵活多变，同样在一些情况下需要通过关系调用同一模型中前期已经创建的特征的参数结果：比如曲线长度、高度、体积等等。下面的文章内容就与大家一起分享在Creo/Proe软件中怎么通过关系调用测量结果的方法。

---

方法演示

下面就以一个简单提取螺旋扫描边界长度的例子来跟大家详细分享其方法，其结果如下图所示：

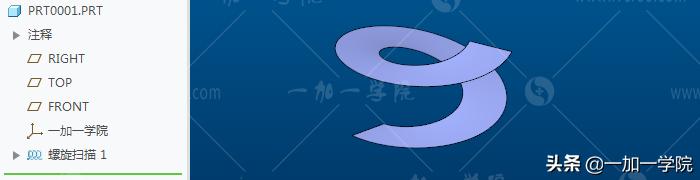

STEP 1:创建螺旋扫描-曲面特征

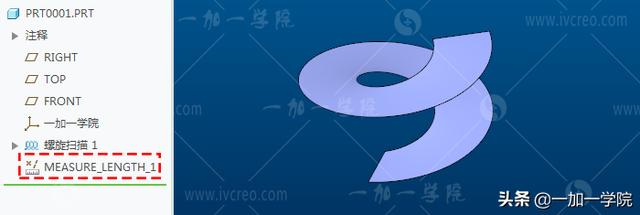

STEP 2:测量曲面边界长度，并保存测量结果为[特征],保存后可在模型树上看到对应测量结果的特征

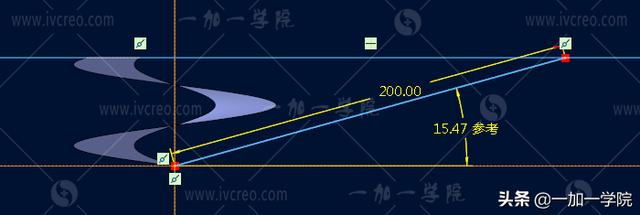

STEP 3:创建草绘特征

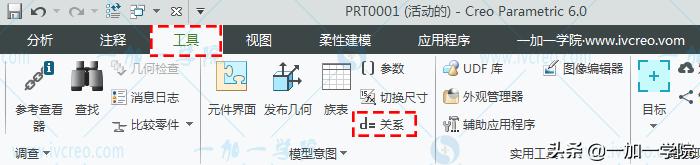

STEP 4:进入工具--关系，对草绘特征添加关系式控制

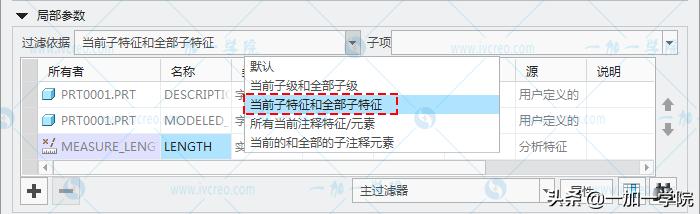

展开局部参数，并切换过滤依据为：当前子特征和全部子特征

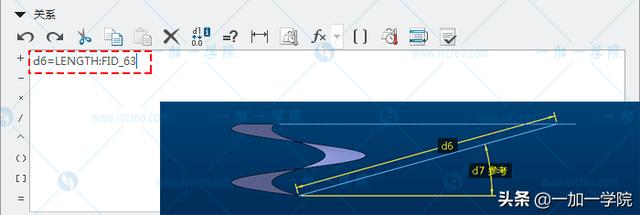

书写关系式：

其中d6表示草绘曲线长度，LENGTH:FID_63为保存的测量结果参数，可通过局部参数选中，右键插入至关系

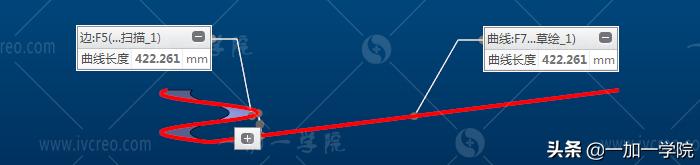

STEP 5:重新生成模型(ctrl+g)，测量结果

---

至此，在Creo/Proe软件中如何通过关系调用测量结果参数的方法已全部分享完成，希望能对大家的学习有所帮助，欢迎转发分享与更多小伙伴一起交流学习~
