本节介绍Catia修饰之移除面命令，该命令可简化复杂零件，显示整体轮廓。操作难点在于移除面的选择，并非任何面都能指定。文中给出简要操作步骤，如移除倒圆角面、处理填充不完全、移除R角等，此命令使用频率高，需多加练习。
本节内容主要介绍了catia修饰之移除面命令， 视频时长9分43秒。移除面工具可以帮助我们简化复杂的零件，移除复杂的面使零件显示出它的整体轮廓外形。学习时要特别注意本节操作的难点移除面的选择因为不是任何面都可以将其指定为移除面。该命令使用频率非常高，因此要多加练习。
简要操作步骤：

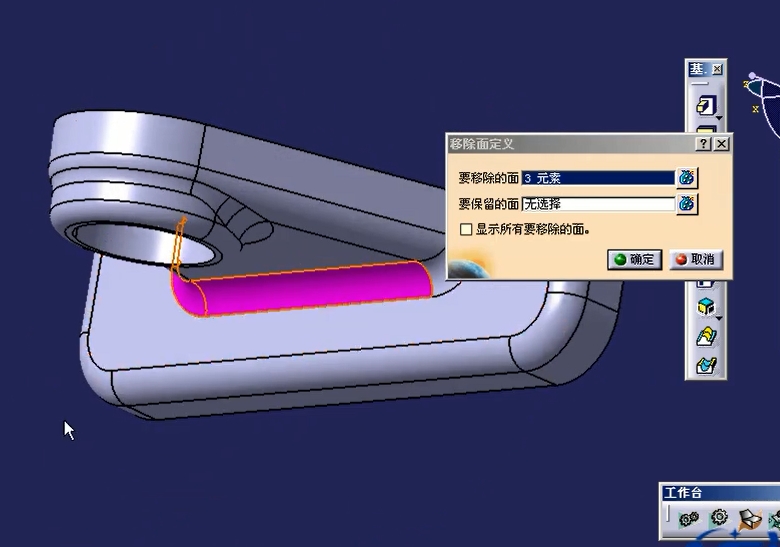

1单击移除面命令，加选要移除的面如倒圆角面，要保留的面可以不用选择系统会自动默认，按确定则所选择的面圆角面将不再显示。

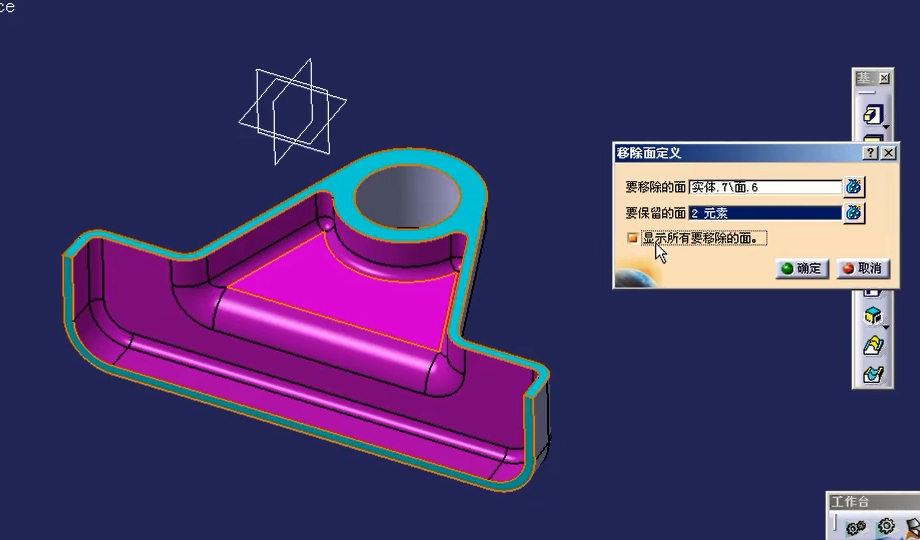

2当我们利用凸台拉伸命令去填充下图所示模型时会发现模型留用黑色的边线即填充不完全，此时可单击移除面，选择要保留的面其模型侧面青色的部分，选择要移除的面紫色部分，按确定即可完美实现填充。
3下图所示的R角同样可以被移除，但是注意移除的面要顺着R角的方向选择而不能任意选择，否则是无法完成移除面操作的。

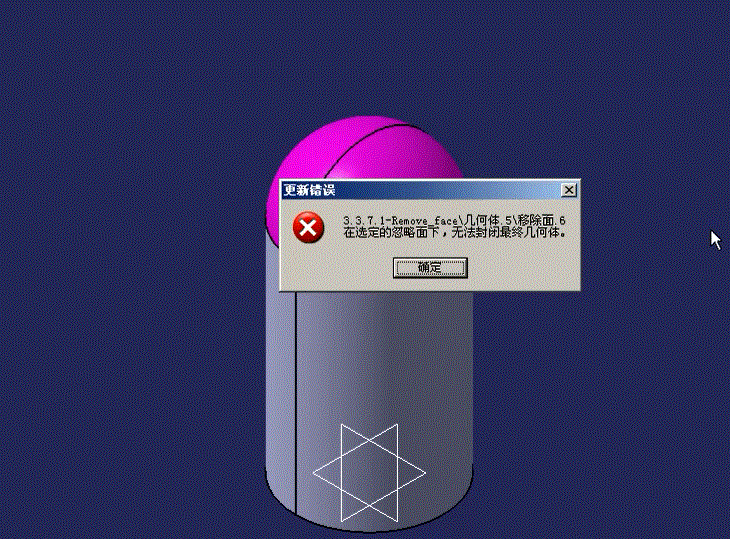

4对于下图所示的半球，如果选择半球为移除面因为没有保留的面可选择因此会出现如下所示警告，此时可减小圆角半径使球面上有相应的特征面出现时即可完成移除面操作。
5对于下图所示的壳体可利用移除面命令选择要移除的面为内表面，此时即可创建实心圆柱体，当然也可利用加厚或者拉伸命令来完成。
更多内容欢迎在线观看！
