以苹果6S为例简单聊聊手机不联机的另类维修思路

对于刷机不联机的机器，如何快速判断故障部位，今天谈谈一个小技巧，有不少朋友提出拆下U2(U4500)，短接A2和A3,B2和B3。然后尝试联机，并看看能否刷机，来判断CPU是否有故障。

今天我们一起来交流一下这个A2,A3,B2,B3。

为什么短接就可以进行CPU好坏判断呢？要弄明白这个问题，需要我们了解USB控制管在电路中的作用。简单说说吧。

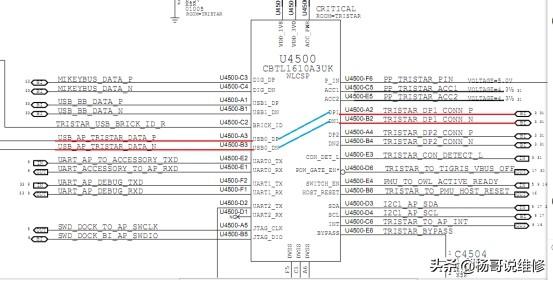

其实U2就是尾插与CPU互通的一座桥梁。拆掉U45OO，短接A2和A3,B2和B3；等于人为联通了两条路线。U2的这个中转站一个重要作用就是有效保护了CPU，避免被尾插高电压烧掉。因为在苹果5中采用U2可以说是意义重大，以至于后期苹果手机中的USB控制管型号不断变化，大家依然亲切的称呼为U2。

苹果手机6S支持正反插，心细的朋友会发现A2,是DP1;A3是DN1;A4是DP2,B4是DN2。数据线正面插入时，A2和A3;B2和B3在USB控制管的作用下导通。如果反面插入时，A4和A3;B4和B3在USB控制管的作用下导通。也就是说，如果你短接A4和A3;B4和B3。如果机器正常一样也是可以联机刷机的。

尾插J4600的29脚为插入检测脚(TRISTAR_CON_DETECT_L)送到USB控制管的E3脚。低电平有效，也就是说数据线插入时，USB控制管的E3脚被拉低，USB控制管的C6脚会发出一个中断信号TRISTAR_TO_AP_INT给电源IC U2000的G8,电源此时得知有数据线插入，此时将输出一个控制电压PP3V3_ACC给USB控制管的D5脚，此时USB控制管，就知道有数据线插入了，然后再根据正面一组有电压，还是负面一组有电压，进行相应联通。

对于USB控制管的三路供电：

PP3V0_TRISTAR

PP1V8_SDRAM

PP3V3_ACC

在测量时，前面两组容易测到，最后一组，要确保USB控制管送来中断信号后，才会有输出。在修这个3.3V电压时，要注意两路信号。一是 USB控制管C6----电源U2000的G8脚。二是尾插的29脚-------USB控制管的E3脚。这两路信号要重点关注和测量，不要测不到电压，就轻易去动电源。

对于不联机问题：

如果出现正插不行，反插可以，就要点关注尾插及通路上的电感。如果通过短接可以联机刷机，就说明USB控制管的前面，后面都是正常的。故障重点就在USB控制本身电路了。

USB控制管本身故障，测量供电及通路即可。
