CAD测量是CAD入门必备知识，我们经常都会在CAD中进行各种测量操作，不过不是每次我们要测量的图形都刚刚好是一个规则的形状，也不是每一条线都是直线，那么我们要如何测量一些不规则的形状呢？今天小编就来跟大家讲解一下~

一、测量弧长

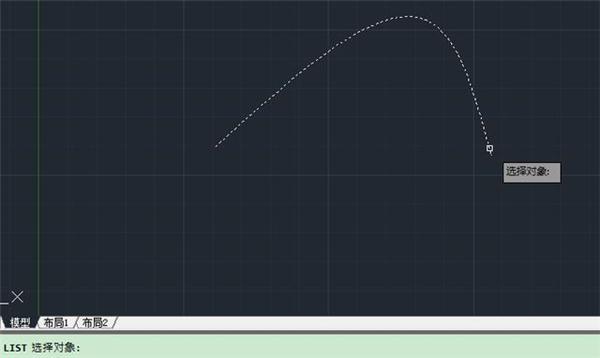

1、list命令

首先是测量弧长，测量直线应该很多小伙伴都已经知道了，那么测量弧长呢？我们只需要的命令栏输入list命令，然后选中弧线即可~

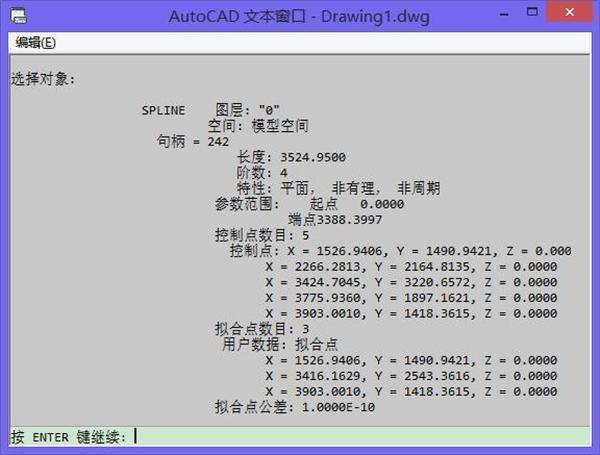

2、查看长度

然后我们到【文本窗口】中就可查看到选择对象的信息了，这里就可以看到弧线的长度了~

二、测量面积

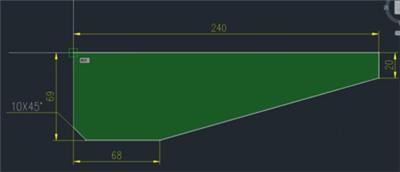

1、面积命令

面积的测量也很简单，我们在CAD中输入AREA命令，快捷键是AA，用它我们可以测量一些不规则的图形，我们选中图形的任意一个顶点，然后沿顺时针或者逆时针方向依次把每个顶点都点一遍，直到这个图形被我们圈起来即可~

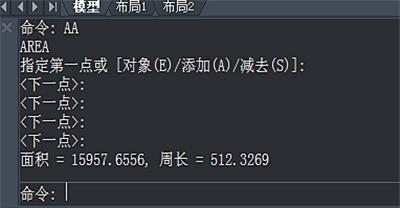

2、查看面积

在命令栏中我们就可以看到面积的数据了~

三、测量周长

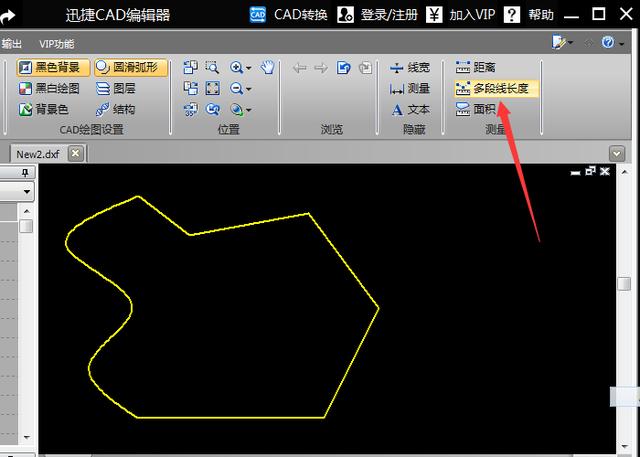

1、多段线长度

如果要测量不规则图形的周长又该怎么测量呢？以【迅捷CAD编辑器】为例，我们点击工具栏中的【多段线长度】选项：

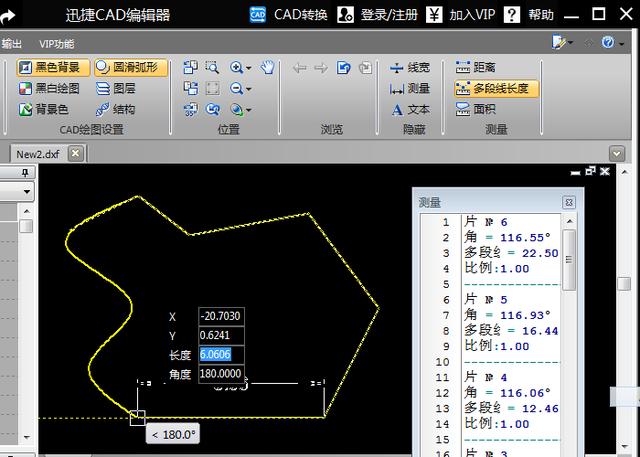

2、移动光标

然后沿着图形的边缘移动光标进行测量：

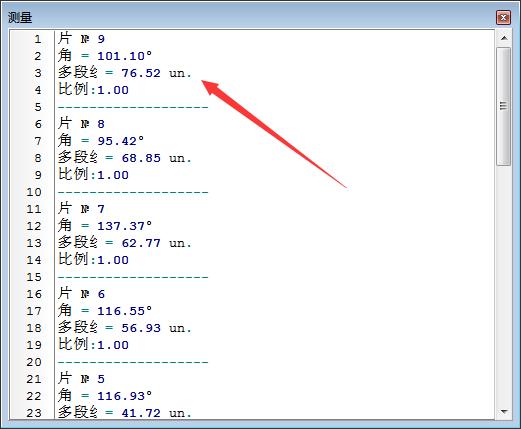

3、查看长度

测量完成之后我们就可以在测量窗口中看到这个图形的周长了！

怎么样？这些方法你都学会了吗？是不是不难呢？如果你还有更多技巧要跟大家分享的话，也可以在评论区留言哦！
