网络调试工具_西门子 PROFINET 网络调试和诊断工具 PRONETA 入门

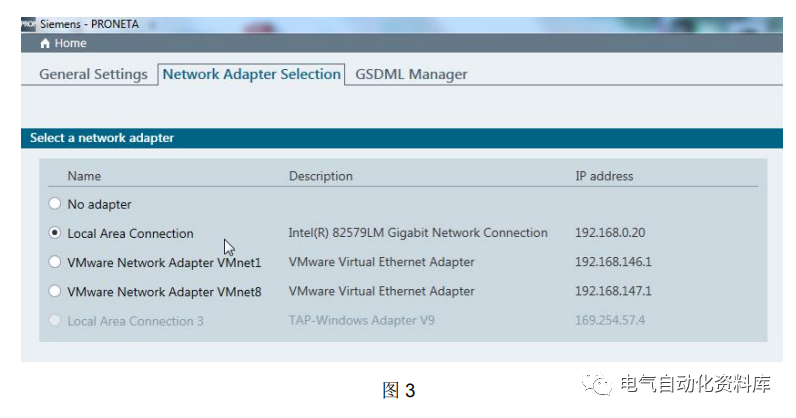

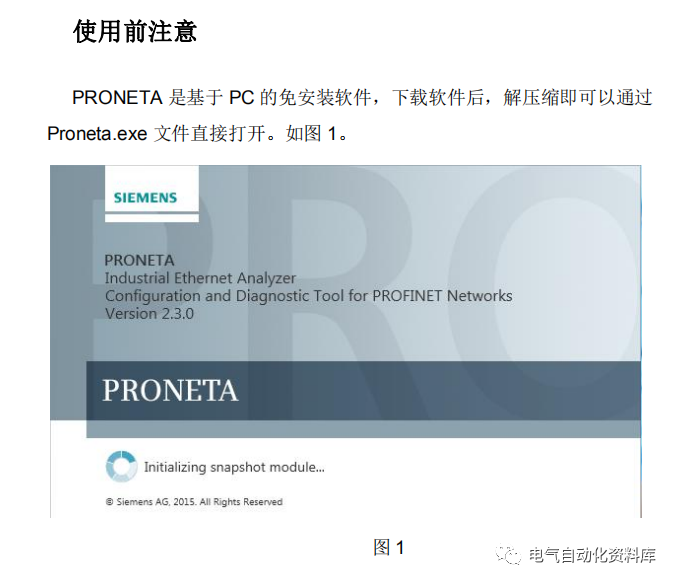

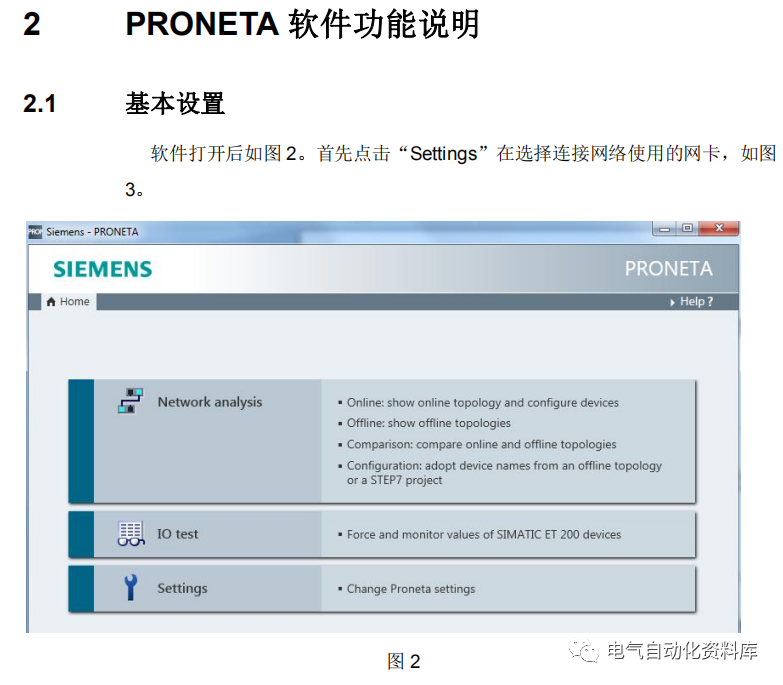

西门子 PRONETA 是基于 PC 的免安装软件,用于帮助诊断和调试 自动化系统 PROFINET 网络,其提供了以下的特点:· 拓扑总览,自动扫描 PROFINET 网络,显示所有节点拓扑联结关系· I/O 测试,快速测试现场 ET200 分布式 I/O 的接线和配置· 所有任务可在无 CPU 连接下进行

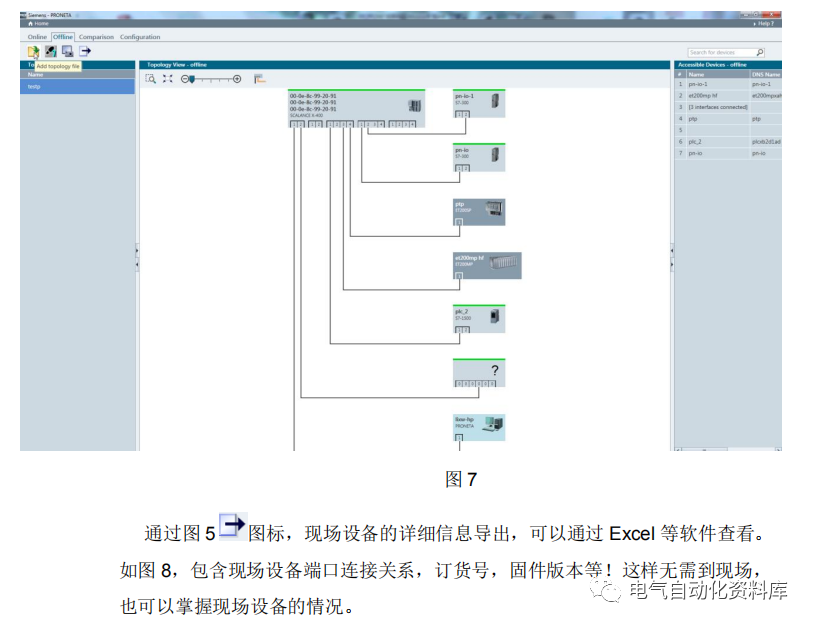

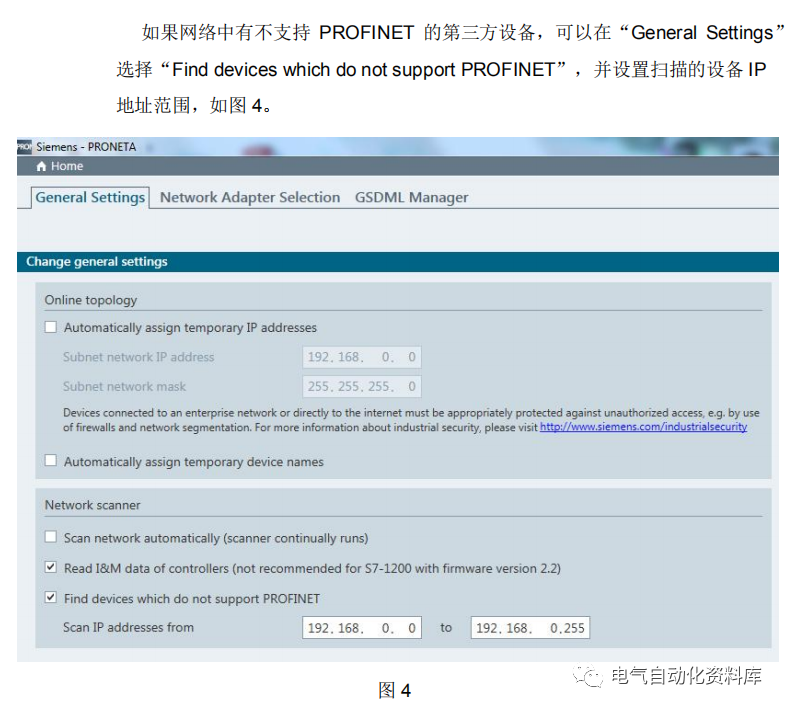

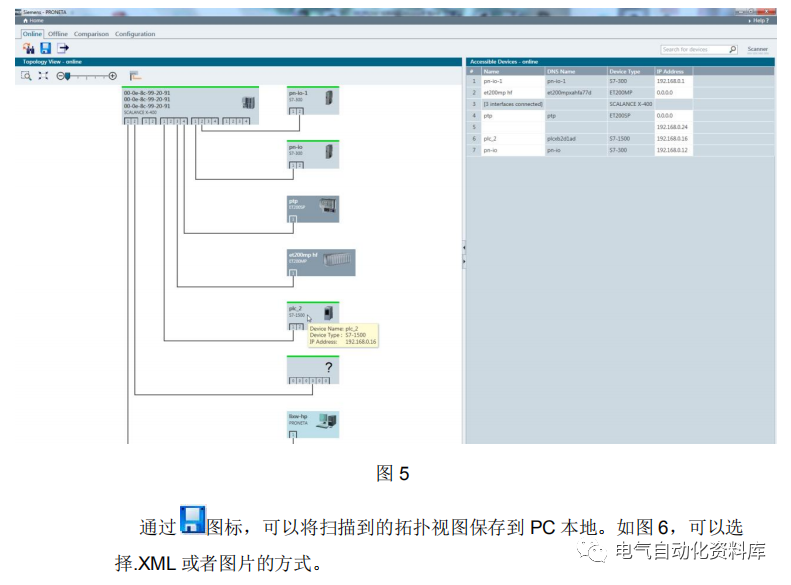

拓扑在图 2 中选择“Network Analysis”,进入到“Online”窗口,点击 图标开始扫面网络。扫描的结果如图 5。左侧的窗口是拓扑视图,可以看到现场实际的拓扑连接关系;在右边的窗口里,可以看到扫描到的设备信息,例如:产品类型,IP 地址等。

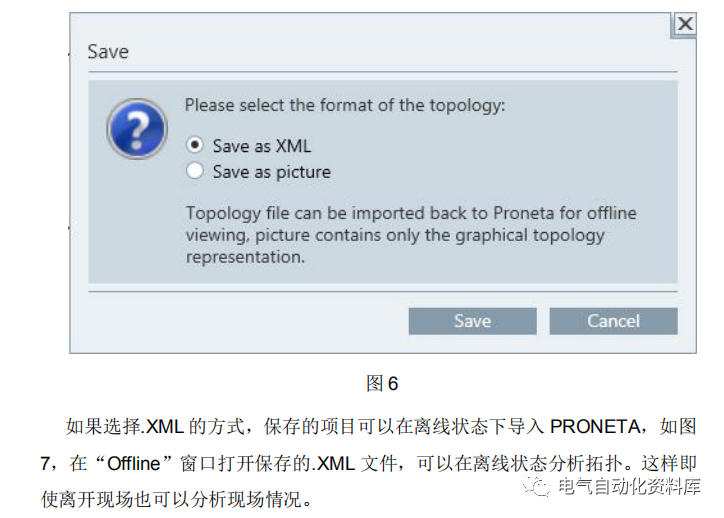

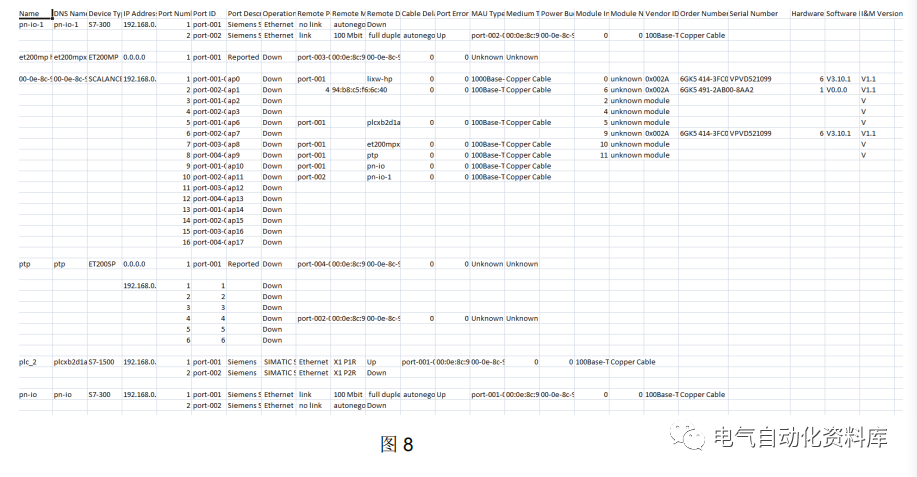

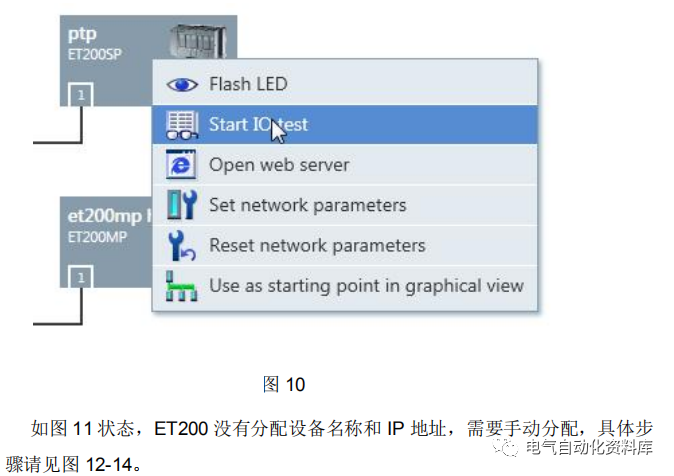

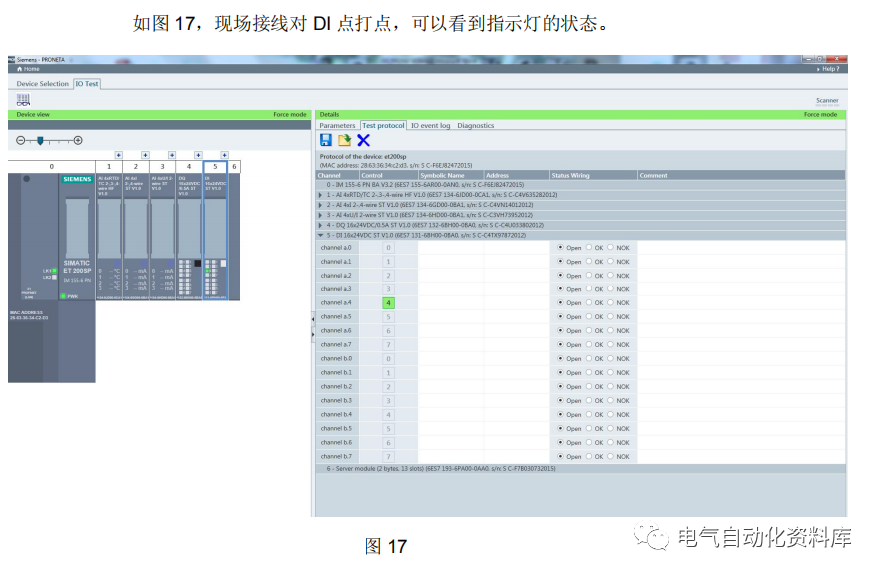

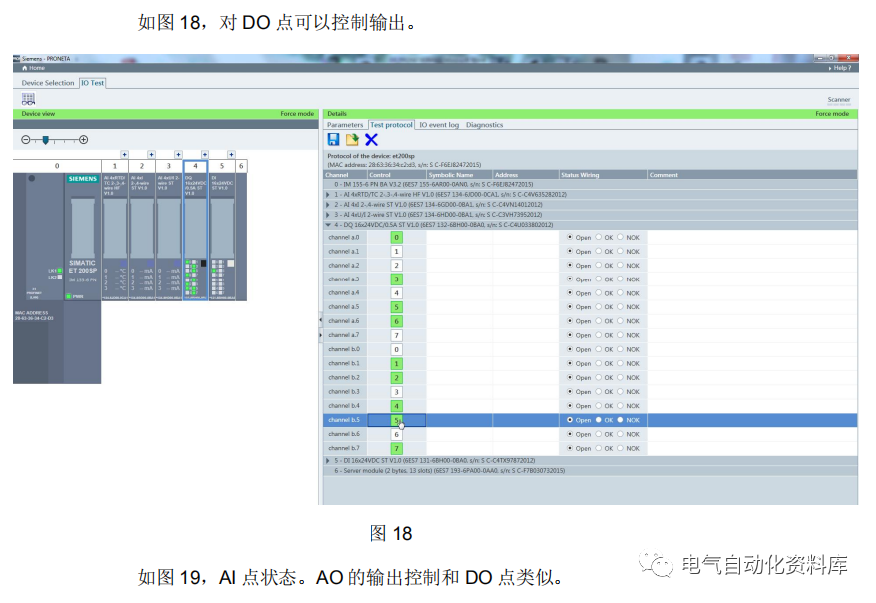

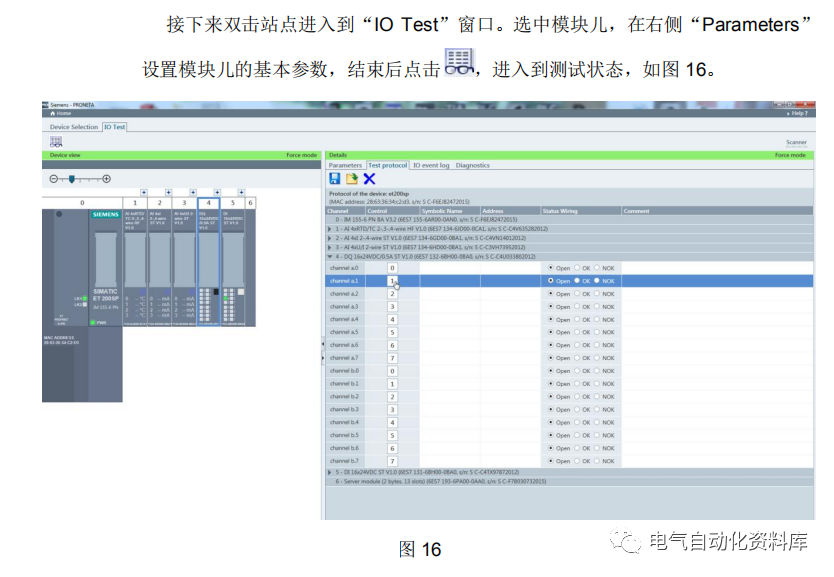

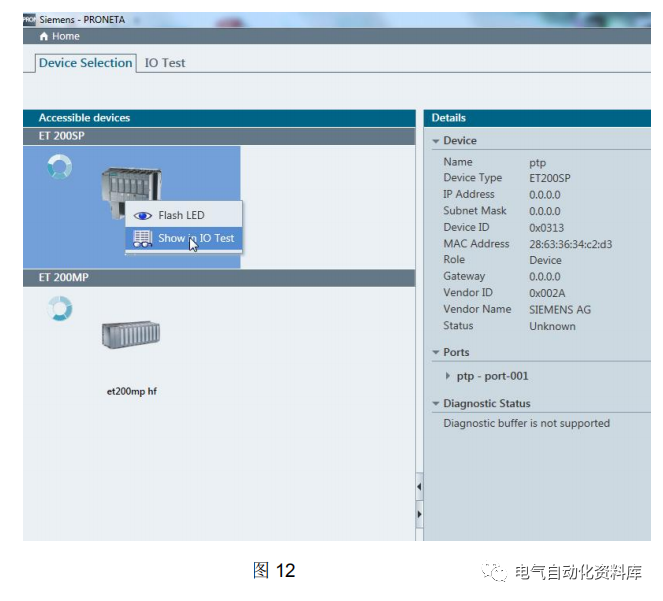

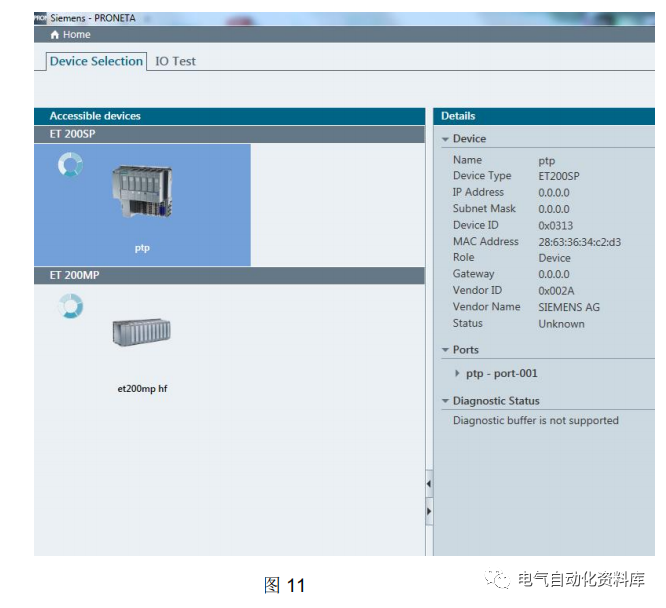

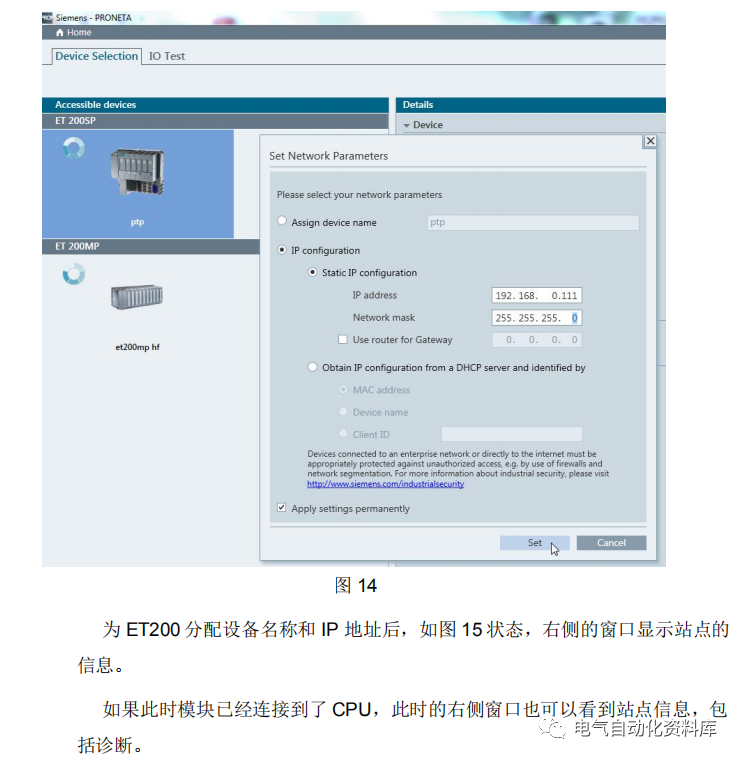

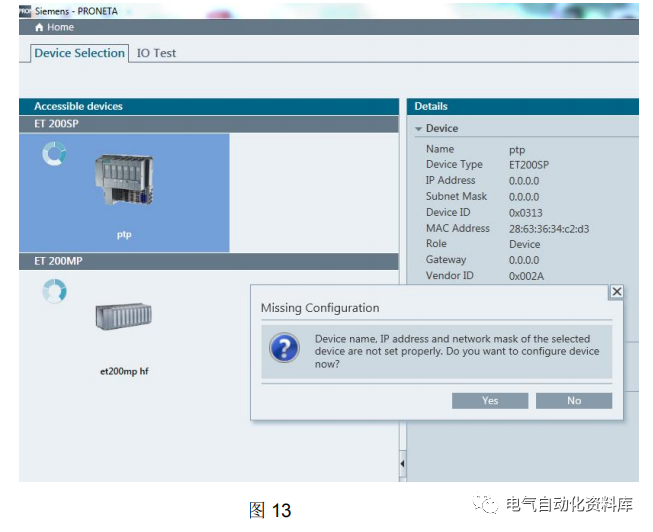

进入 I/O 测试功能,有两种办法。方法 1,在之前提到的在线的拓扑视图,找到需要测试的 ET200,点击鼠标右键,选择“Start IO test”,如图 10;方法 2,回到主页面 图 2,直接选择“IO test”。















使用注意

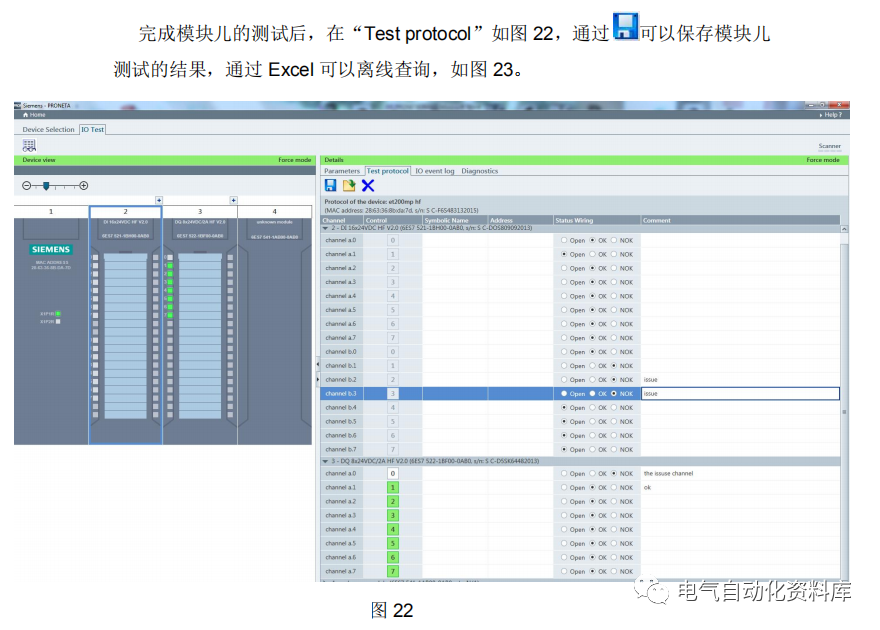

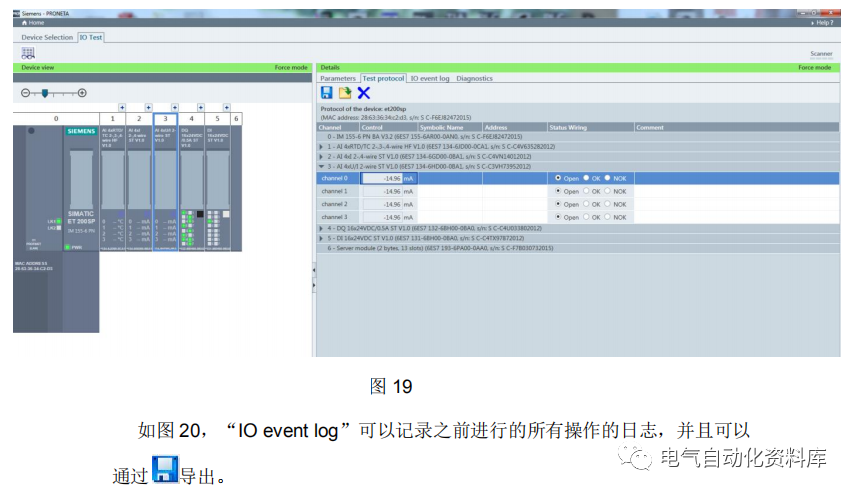

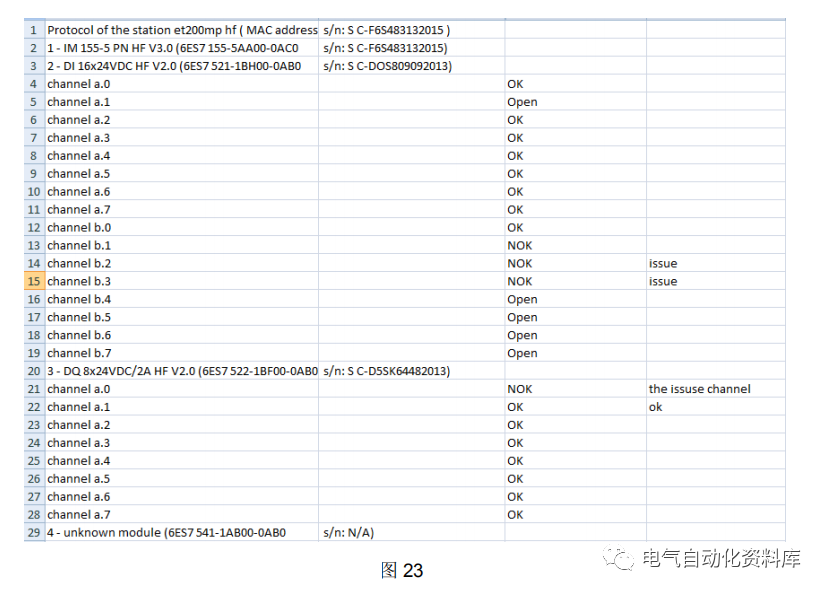

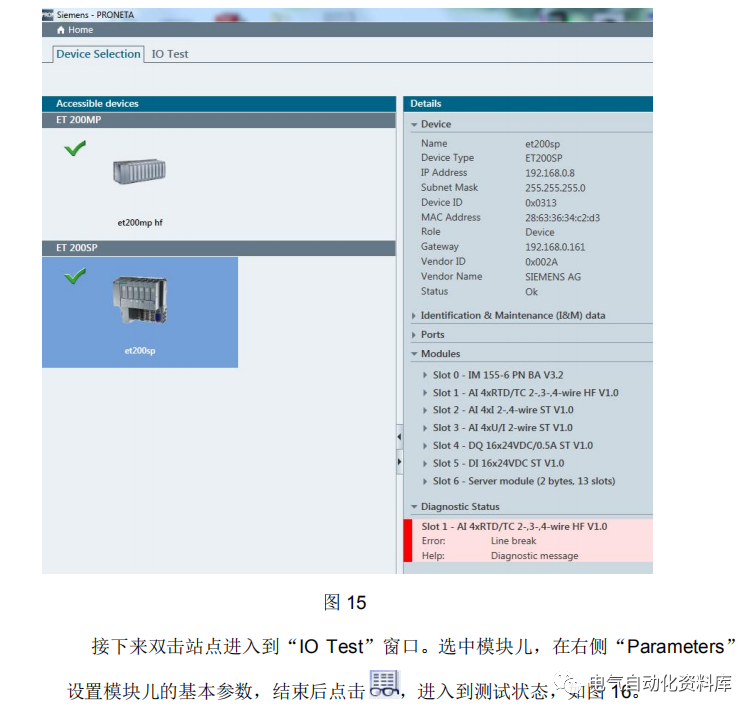

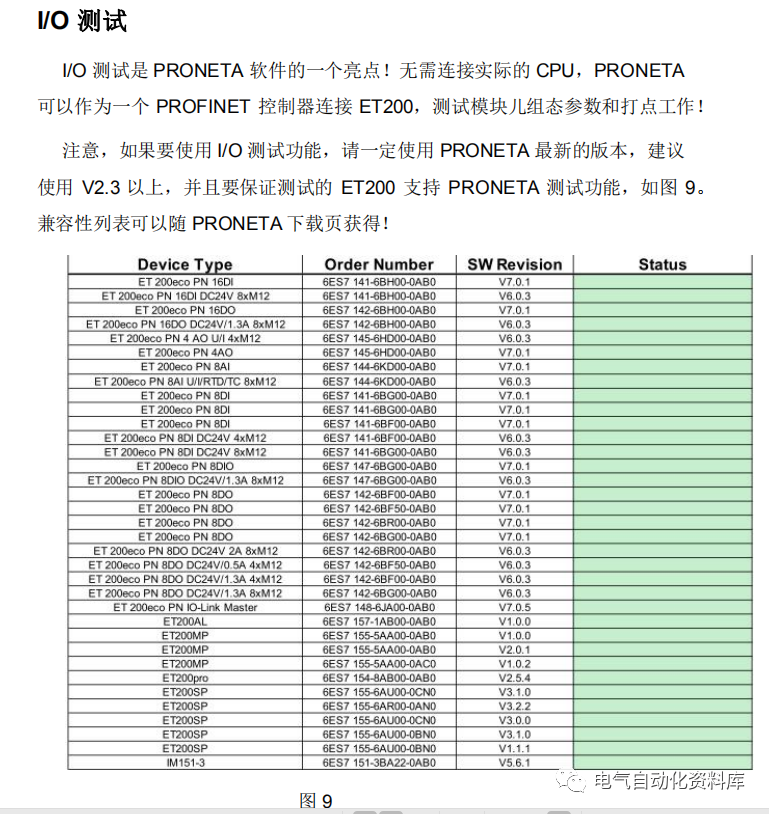

 受限于操作系统,PRONETA I/O 测试的循环时间 256 ms。因此某些高速模块儿的信号可能无法采集到,并且在事件信息里不能记录结果。ü PRONETA I/O 测试需要和现场 ET200 建立 PROFINET 通讯,因此保证该设备此时没有连接 PROFINET 控制器。ü 在进行 I/O 测试之前,需要查看测试模块是否支持当前版本PRONETA 的测试功能。
